Культиватор садівника-огородника

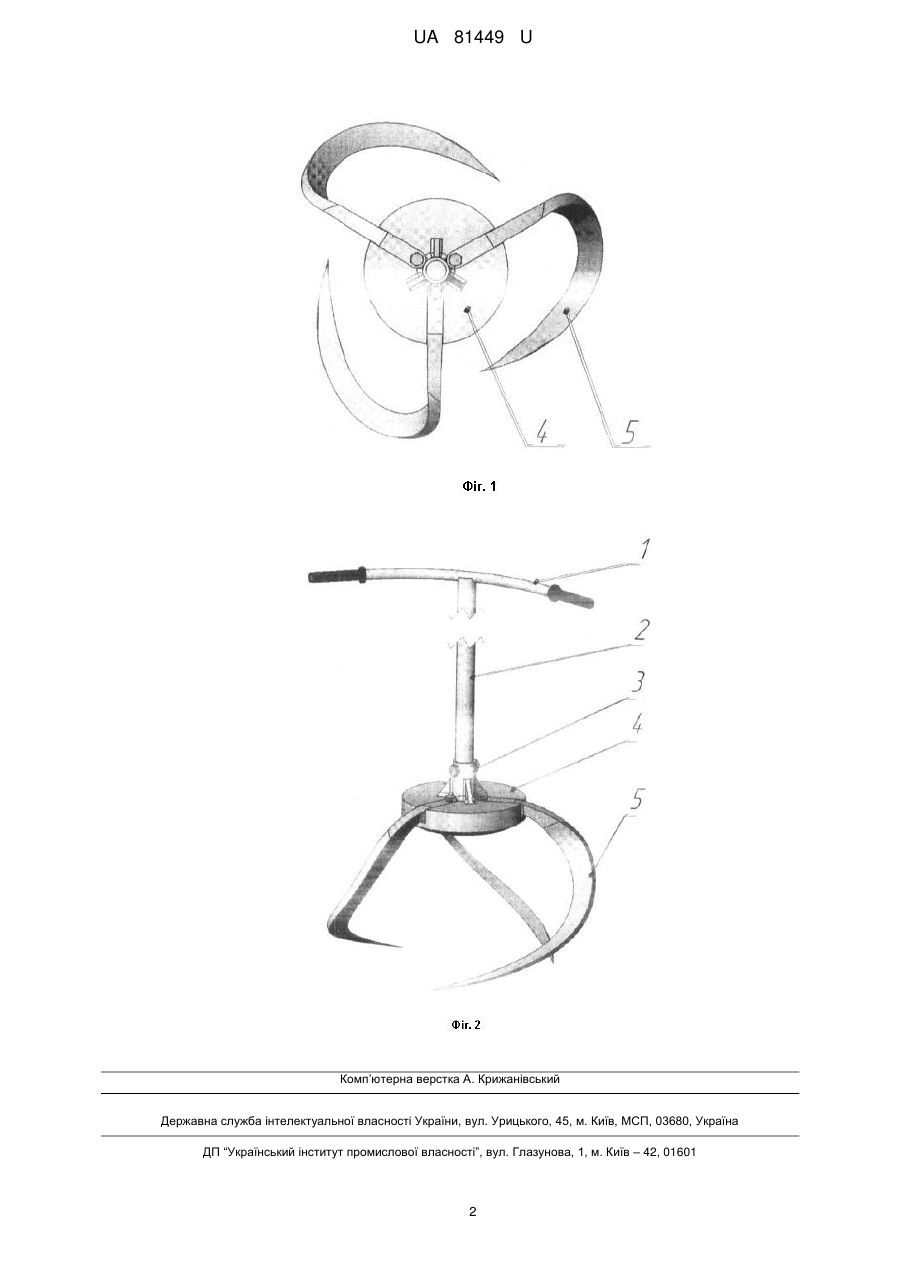

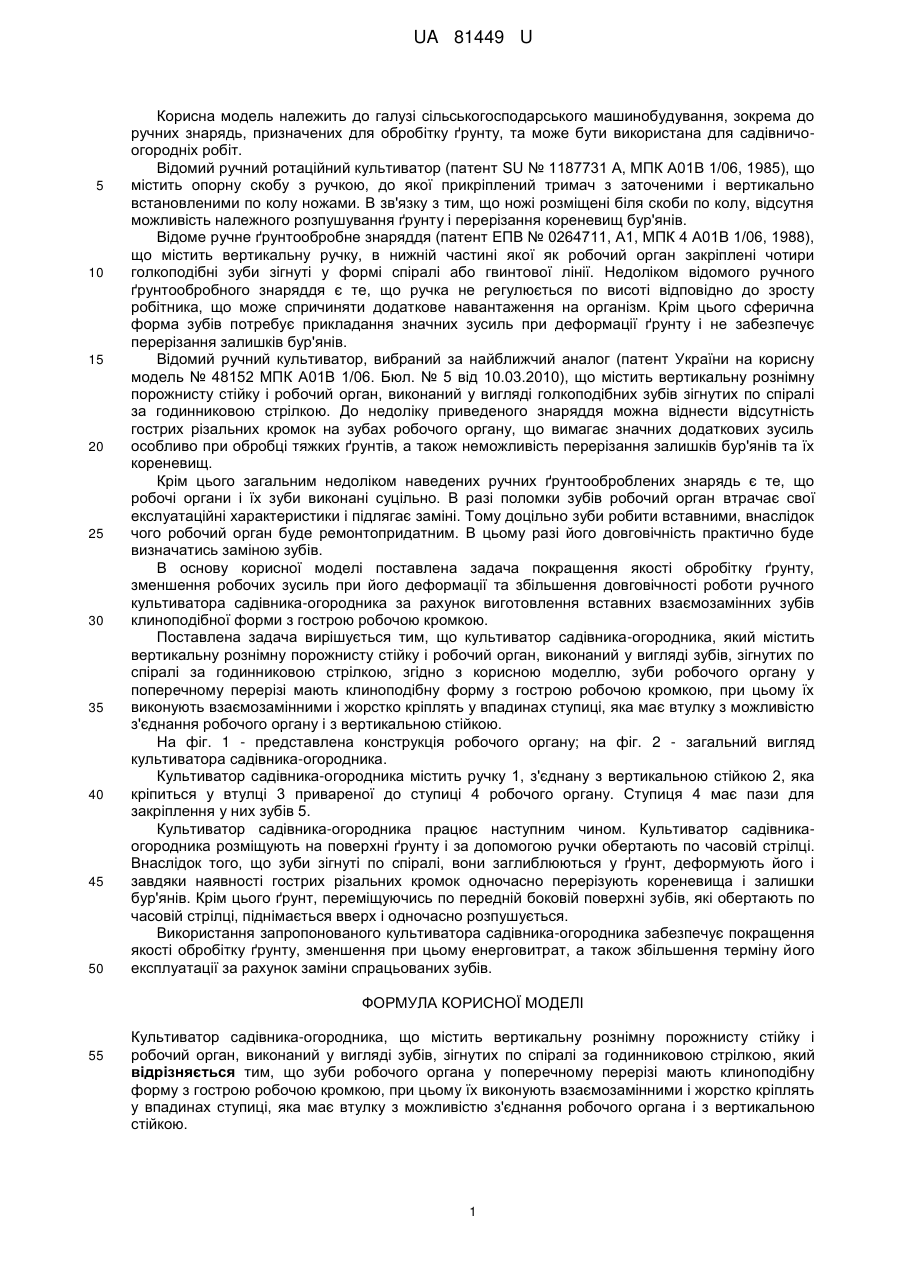

Реферат: Культиватор садівника-огородника містить вертикальну рознімну порожнисту стійку і робочий орган, виконаний у вигляді зубів, зігнутих по спіралі за годинниковою стрілкою. Зуби робочого органа у поперечному перерізі мають клиноподібну форму з гострою робочою кромкою, при цьому їх виконують взаємозамінними і жорстко кріплять у впадинах ступиці, яка має втулку з можливістю з'єднання робочого органа і з вертикальною стійкою. UA 81449 U (54) КУЛЬТИВАТОР САДІВНИКА-ОГОРОДНИКА UA 81449 U UA 81449 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до ручних знарядь, призначених для обробітку ґрунту, та може бути використана для садівничоогородніх робіт. Відомий ручний ротаційний культиватор (патент SU № 1187731 А, МПК А01В 1/06, 1985), що містить опорну скобу з ручкою, до якої прикріплений тримач з заточеними і вертикально встановленими по колу ножами. В зв'язку з тим, що ножі розміщені біля скоби по колу, відсутня можливість належного розпушування ґрунту і перерізання кореневищ бур'янів. Відоме ручне ґрунтообробне знаряддя (патент ЕПВ № 0264711, А1, МПК 4 А01В 1/06, 1988), що містить вертикальну ручку, в нижній частині якої як робочий орган закріплені чотири голкоподібні зуби зігнуті у формі спіралі або гвинтової лінії. Недоліком відомого ручного ґрунтообробного знаряддя є те, що ручка не регулюється по висоті відповідно до зросту робітника, що може спричиняти додаткове навантаження на організм. Крім цього сферична форма зубів потребує прикладання значних зусиль при деформації ґрунту і не забезпечує перерізання залишків бур'янів. Відомий ручний культиватор, вибраний за найближчий аналог (патент України на корисну модель № 48152 МПК А01В 1/06. Бюл. № 5 від 10.03.2010), що містить вертикальну рознімну порожнисту стійку і робочий орган, виконаний у вигляді голкоподібних зубів зігнутих по спіралі за годинниковою стрілкою. До недоліку приведеного знаряддя можна віднести відсутність гострих різальних кромок на зубах робочого органу, що вимагає значних додаткових зусиль особливо при обробці тяжких ґрунтів, а також неможливість перерізання залишків бур'янів та їх кореневищ. Крім цього загальним недоліком наведених ручних ґрунтооброблених знарядь є те, що робочі органи і їх зуби виконані суцільно. В разі поломки зубів робочий орган втрачає свої екслуатаційні характеристики і підлягає заміні. Тому доцільно зуби робити вставними, внаслідок чого робочий орган буде ремонтопридатним. В цьому разі його довговічність практично буде визначатись заміною зубів. В основу корисної моделі поставлена задача покращення якості обробітку ґрунту, зменшення робочих зусиль при його деформації та збільшення довговічності роботи ручного культиватора садівника-огородника за рахунок виготовлення вставних взаємозамінних зубів клиноподібної форми з гострою робочою кромкою. Поставлена задача вирішується тим, що культиватор садівника-огородника, який містить вертикальну рознімну порожнисту стійку і робочий орган, виконаний у вигляді зубів, зігнутих по спіралі за годинниковою стрілкою, згідно з корисною моделлю, зуби робочого органу у поперечному перерізі мають клиноподібну форму з гострою робочою кромкою, при цьому їх виконують взаємозамінними і жорстко кріплять у впадинах ступиці, яка має втулку з можливістю з'єднання робочого органу і з вертикальною стійкою. На фіг. 1 - представлена конструкція робочого органу; на фіг. 2 - загальний вигляд культиватора садівника-огородника. Культиватор садівника-огородника містить ручку 1, з'єднану з вертикальною стійкою 2, яка кріпиться у втулці 3 привареної до ступиці 4 робочого органу. Ступиця 4 має пази для закріплення у них зубів 5. Культиватор садівника-огородника працює наступним чином. Культиватор садівникаогородника розміщують на поверхні ґрунту і за допомогою ручки обертають по часовій стрілці. Внаслідок того, що зуби зігнуті по спіралі, вони заглиблюються у ґрунт, деформують його і завдяки наявності гострих різальних кромок одночасно перерізують кореневища і залишки бур'янів. Крім цього ґрунт, переміщуючись по передній боковій поверхні зубів, які обертають по часовій стрілці, піднімається вверх і одночасно розпушується. Використання запропонованого культиватора садівника-огородника забезпечує покращення якості обробітку ґрунту, зменшення при цьому енерговитрат, а також збільшення терміну його експлуатації за рахунок заміни спрацьованих зубів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Культиватор садівника-огородника, що містить вертикальнурознімну порожнисту стійку і робочий орган, виконаний у вигляді зубів, зігнутих по спіралі за годинниковою стрілкою, який відрізняється тим, що зуби робочого органа у поперечному перерізі мають клиноподібну форму з гострою робочою кромкою, при цьому їх виконують взаємозамінними і жорстко кріплять у впадинах ступиці, яка має втулку з можливістю з'єднання робочого органа і з вертикальною стійкою. 1 UA 81449 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
