Ручний культиватор
Формула / Реферат
1. Ручний культиватор складається з вертикальної стійки з робочим органом з одного боку і горизонтальної ручки з другого боку, який відрізняється тим, що горизонтальна ручка виконана увігнутою, вертикальна стійка рознімна за допомогою гайкоболтового з'єднання, робочий орган виконаний у вигляді просторових паралельно направлених за годинниковою стрілкою спіралеподібних зубців.
2. Ручний культиватор за п. 1, який відрізняється тим, що зубці загострені.
3. Ручний культиватор за п. 1, який відрізняється тим, що вертикальна стійка забезпечена захисним кожухом, виконаним у вигляді гофрованої пластмасової трубки.
4. Ручний культиватор за п. 1, який відрізняється тим, що ручка і вертикальна стійка виготовлені з порожнистих труб.
Текст

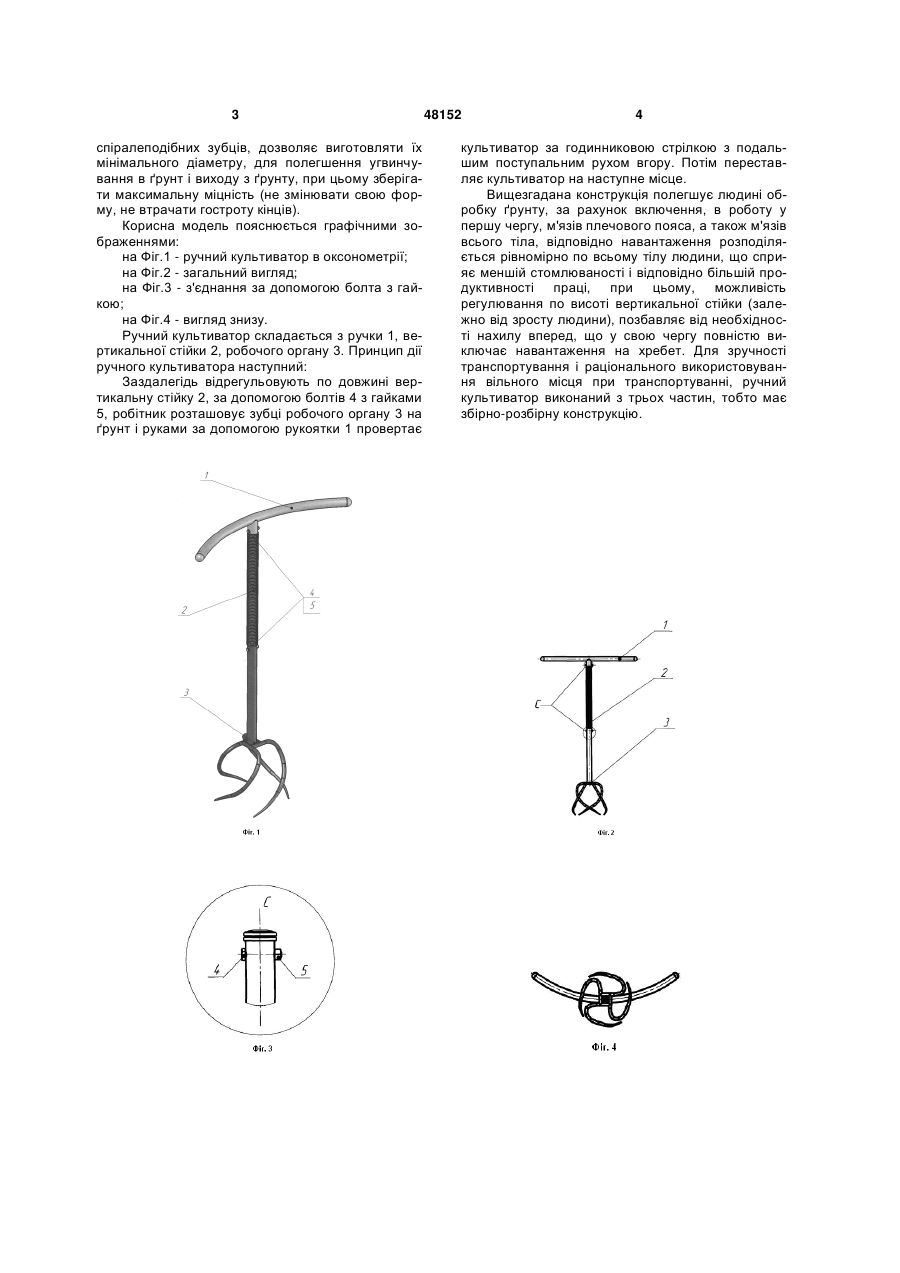

1. Ручний культиватор складається з вертикальної стійки з робочим органом з одного боку і горизонтальної ручки з другого боку, який відрізняється тим, що горизонтальна ручка виконана увігнутою, вертикальна стійка рознімна за допомогою гайкоболтового з'єднання, робочий орган ви 3 спіралеподібних зубців, дозволяє виготовляти їх мінімального діаметру, для полегшення угвинчування в ґрунт і виходу з ґрунту, при цьому зберігати максимальну міцність (не змінювати свою форму, не втрачати гостроту кінців). Корисна модель пояснюється графічними зображеннями: на Фіг.1 - ручний культиватор в оксонометрії; на Фіг.2 - загальний вигляд; на Фіг.3 - з'єднання за допомогою болта з гайкою; на Фіг.4 - вигляд знизу. Ручний культиватор складається з ручки 1, вертикальної стійки 2, робочого органу 3. Принцип дії ручного культиватора наступний: Заздалегідь відрегульовують по довжині вертикальну стійку 2, за допомогою болтів 4 з гайками 5, робітник розташовує зубці робочого органу 3 на ґрунт і руками за допомогою рукоятки 1 провертає 48152 4 культиватор за годинниковою стрілкою з подальшим поступальним рухом вгору. Потім переставляє культиватор на наступне місце. Вищезгадана конструкція полегшує людині обробку ґрунту, за рахунок включення, в роботу у першу чергу, м'язів плечового пояса, а також м'язів всього тіла, відповідно навантаження розподіляється рівномірно по всьому тілу людини, що сприяє меншій стомлюваності і відповідно більшій продуктивності праці, при цьому, можливість регулювання по висоті вертикальної стійки (залежно від зросту людини), позбавляє від необхідності нахилу вперед, що у свою чергу повністю виключає навантаження на хребет. Для зручності транспортування і раціонального використовування вільного місця при транспортуванні, ручний культиватор виконаний з трьох частин, тобто має збірно-розбірну конструкцію. 5 Комп’ютерна верстка Л. Купенко 48152 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHand cultivator
Автори англійськоюYakhno Anatolii Anatoliiovych
Назва патенту російськоюРучной культиватор
Автори російськоюЯхно Анатолий Анатольевич
МПК / Мітки
МПК: A01B 1/06
Мітки: культиватор, ручний
