Односітчаста циліндрична оболонка

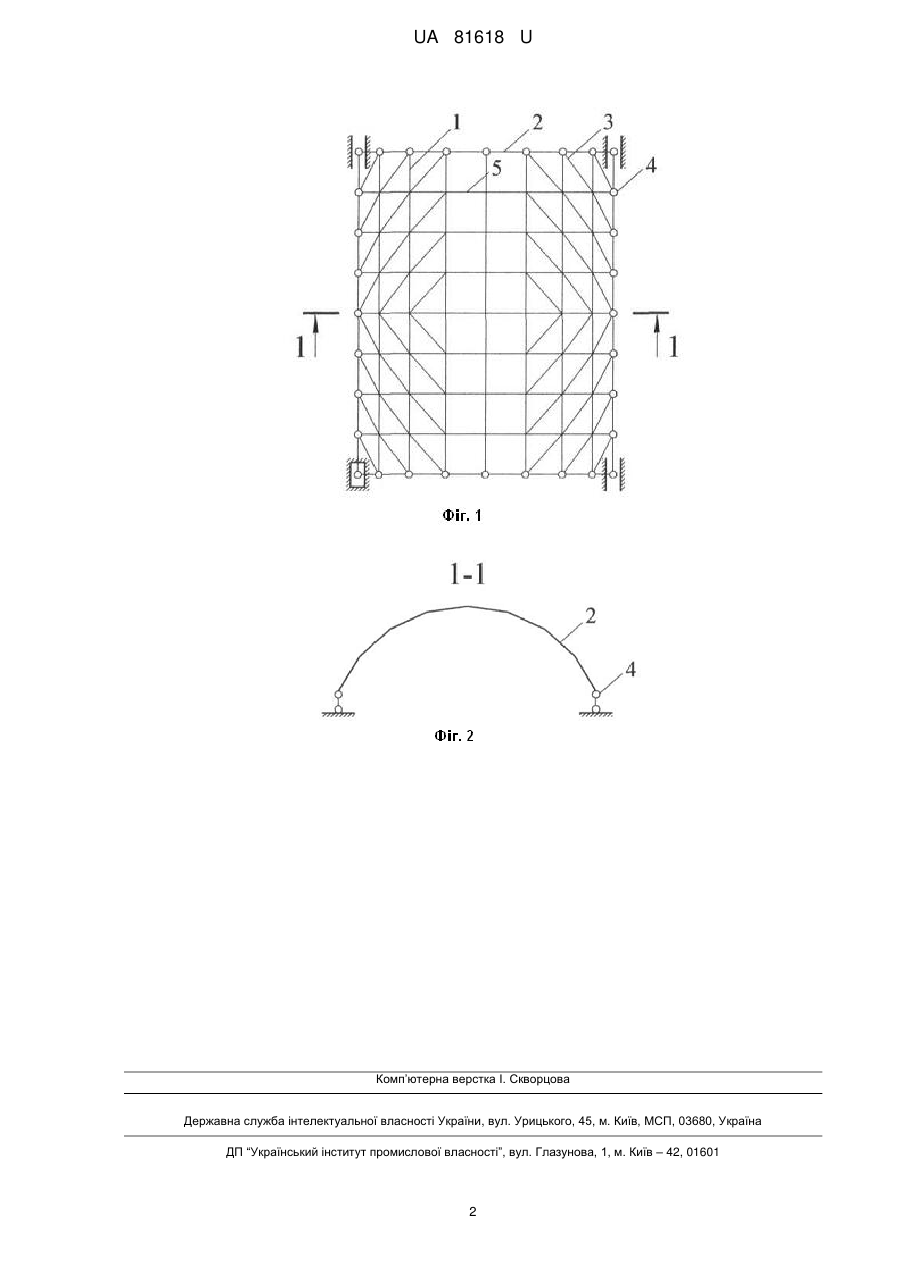

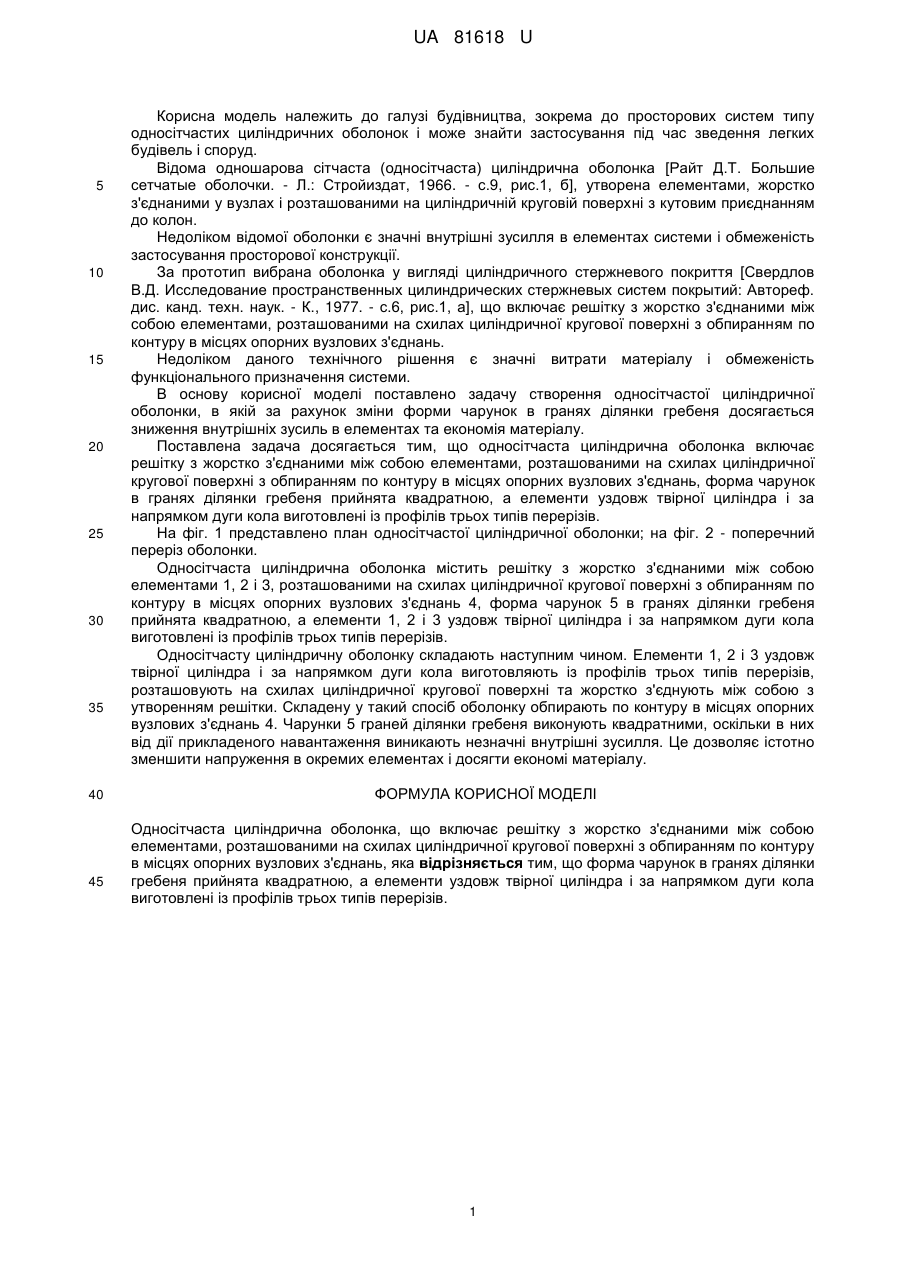

Реферат: UA 81618 U UA 81618 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі будівництва, зокрема до просторових систем типу односітчастих циліндричних оболонок і може знайти застосування під час зведення легких будівель і споруд. Відома одношарова сітчаста (односітчаста) циліндрична оболонка [Райт Д.Т. Большие сетчатые оболочки. - Л.: Стройиздат, 1966. - с.9, рис.1, б], утворена елементами, жорстко з'єднаними у вузлах і розташованими на циліндричній круговій поверхні з кутовим приєднанням до колон. Недоліком відомої оболонки є значні внутрішні зусилля в елементах системи і обмеженість застосування просторової конструкції. За прототип вибрана оболонка у вигляді циліндричного стержневого покриття [Свердлов В.Д. Исследование пространственных цилиндрических стержневых систем покрытий: Автореф. дис. канд. техн. наук. - К., 1977. - с.6, рис.1, а], що включає решітку з жорстко з'єднаними між собою елементами, розташованими на схилах циліндричної кругової поверхні з обпиранням по контуру в місцях опорних вузлових з'єднань. Недоліком даного технічного рішення є значні витрати матеріалу і обмеженість функціонального призначення системи. В основу корисної моделі поставлено задачу створення односітчастої циліндричної оболонки, в якій за рахунок зміни форми чарунок в гранях ділянки гребеня досягається зниження внутрішніх зусиль в елементах та економія матеріалу. Поставлена задача досягається тим, що односітчаста циліндрична оболонка включає решітку з жорстко з'єднаними між собою елементами, розташованими на схилах циліндричної кругової поверхні з обпиранням по контуру в місцях опорних вузлових з'єднань, форма чарунок в гранях ділянки гребеня прийнята квадратною, а елементи уздовж твірної циліндра і за напрямком дуги кола виготовлені із профілів трьох типів перерізів. На фіг. 1 представлено план односітчастої циліндричної оболонки; на фіг. 2 - поперечний переріз оболонки. Односітчаста циліндрична оболонка містить решітку з жорстко з'єднаними між собою елементами 1, 2 і 3, розташованими на схилах циліндричної кругової поверхні з обпиранням по контуру в місцях опорних вузлових з'єднань 4, форма чарунок 5 в гранях ділянки гребеня прийнята квадратною, а елементи 1, 2 і 3 уздовж твірної циліндра і за напрямком дуги кола виготовлені із профілів трьох типів перерізів. Односітчасту циліндричну оболонку складають наступним чином. Елементи 1, 2 і 3 уздовж твірної циліндра і за напрямком дуги кола виготовляють із профілів трьох типів перерізів, розташовують на схилах циліндричної кругової поверхні та жорстко з'єднують між собою з утворенням решітки. Складену у такий спосіб оболонку обпирають по контуру в місцях опорних вузлових з'єднань 4. Чарунки 5 граней ділянки гребеня виконують квадратними, оскільки в них від дії прикладеного навантаження виникають незначні внутрішні зусилля. Це дозволяє істотно зменшити напруження в окремих елементах і досягти економі матеріалу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Односітчаста циліндрична оболонка, що включає решітку з жорстко з'єднаними між собою елементами, розташованими на схилах циліндричної кругової поверхні з обпиранням по контуру в місцях опорних вузлових з'єднань, яка відрізняється тим, що форма чарунок в гранях ділянки гребеня прийнята квадратною, а елементи уздовж твірної циліндра і за напрямком дуги кола виготовлені із профілів трьох типів перерізів. 1 UA 81618 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
