Конденсатовідвідник

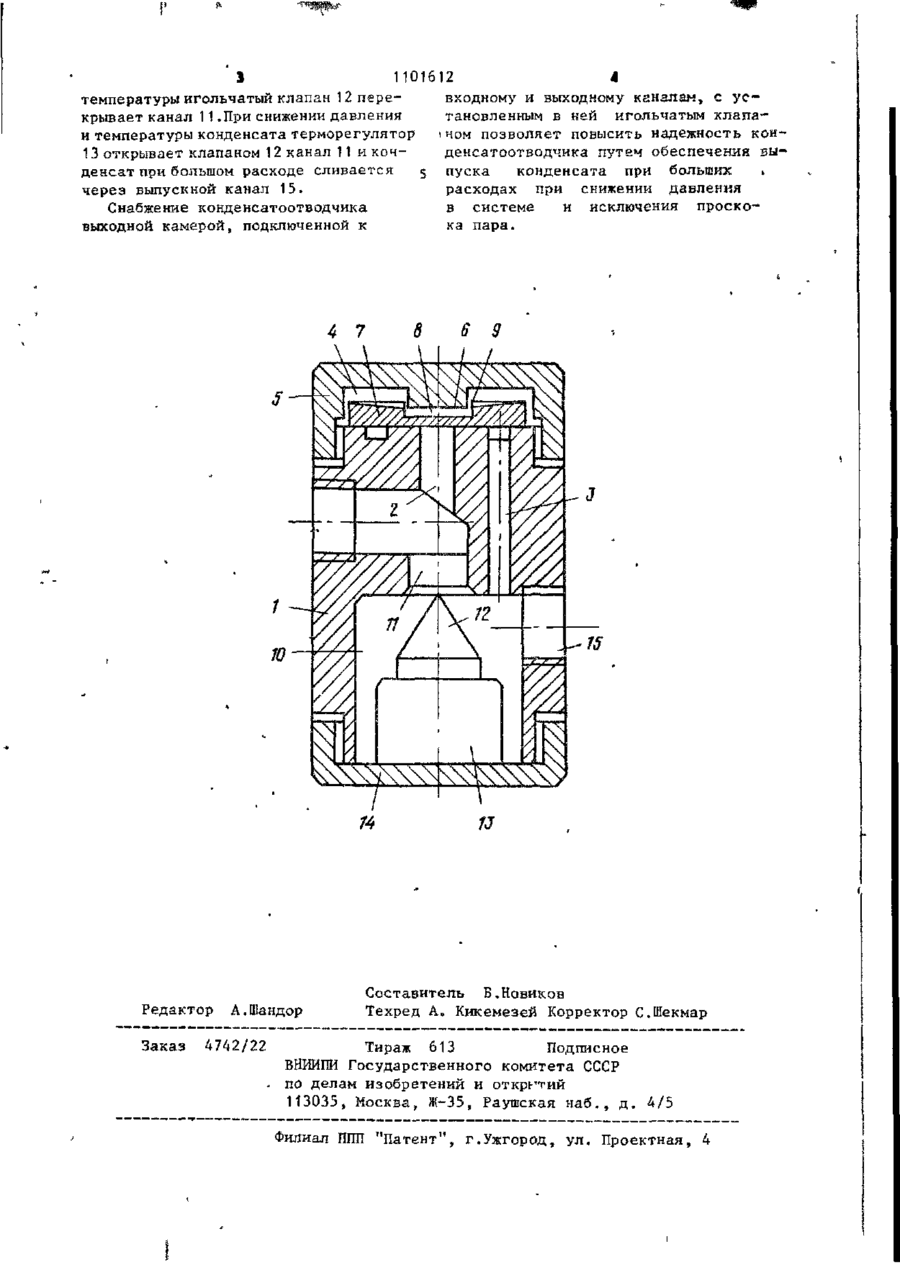

КОНДЕНСАТООТВОДЧИК,содержащий корпус с входным и выходным каналами, управляющую камеру между корпусом и крышкой, имеющей со стороны камеры выступ-ограничитель, и установленный в управляющей камере дисковый клапан с выемкой, соответствующей выступу-ограничителю и образующей со стенками последнего зазоры, при этом поверхность клапана с обращенной к выступу-ограничителю стороны выполнена конической с ук- лоном к последнему, о т л и ч а ю щ и й с я тем,что, с целью повышения надежности, конденсатоотводчик имеет подключенную к входному и выход ному каналам выходную камеру с установленным в ней игольчатым клапаном для перекрытия входного канала при попадании в последнюю пара. С" 1101612 Изобретение относится к трубопроленным в ней игольчатым клапаном для водной арматуре, а именно к устройперекрытия входного канала при по- • ствам для автоматического отвода падании в последнюю пара. конденсата водяного пара из паро;На чертеже показан конденсатоотпотребляющих аппаратов и трубопрово- 5 водчик, общий вид. дов. Конденсатоотводчик содержит корИзвестен конденсатоотводчик, сопус 1 с входным и выходным каналами держащий корпус с входным и выходным 2 и 3, соответственно, управляющую 1 каналами, управляющую камеру между камеру ^заключенную между корпусом 1 корпусом и крышкой, установленный (0 и крышкой 5, имеющей со стороны камев управляющей камере дисковый клары 4 выступ-ограничитель 6, и установпан [iJ . ленный в управляющей камере 4 дисОсновным недостатком конденсатоковый клапан 7 с выемкой 8, соответотводчика является невысокая надежствующей выступу 6 и образующей со ность вследствие быстрого разрушеis стенками последнего зазоры 9. Поверхния клапана из-за высокой частоты ность клапана, обращенная к выстусрабатывания. пу 6, выполнена конической с уклоном Наиболее близким по технической к последнему. Конденсатоотводчнк имесущности и достигаемому эффекту ет выходную камеру 10, подключенную к изобретению является конденсатоот- 20 к выходному каналу 3 и посредством водчик, содержащий корпус с входным канала 11 к входному каналу 2. В камеи выходным каналами, управляющую каре 10 установлен игольчатый клапан 12 меру между корпусом и крышкой, t?! для перекрытия входного канала 2 при имеющей со стороны камеры выступпопадании в него пара. Клапан 12 ограничитель, и установленный в уп- 25 снабжен терморегулятором 13, закреп. рааляющей камере дисковый клапан с ленным на съемном днище 14. Камера 10: выемкой, соответствующей выступуимеет выпускной канал 15. ограничителю и образующей со стенкаКонденсатоотводчик работает слеми последнего зазоры, при этом подующим образом. ./'•••? '-''-> верхность клапана с обращенной к зо В начальный период работы системы выступу-ограничителю стороны выполотвода конденсата, последний вместе нена конической с уклоном к последс паром и неконденсирующимися газами нему [2 ] . поступает в корпус 1 по входному канаНедостатком известного конденсатолу 2 и через канал 11 в выпускной каотводчнка является .недостаточно высо-35 нал 14. При этом дисковый клапан 7 под действием собственного веса и давкая надежность особенно при пониженления в управляющей камере 4 закрыт, ном давлении пара,поскольку скопива игольчатый клапан 12 открыт. При шиеся неконденсирующиеся газы препопадании на терморегулятор 13 пара пятствуют функционированию конденсатоотводчика. ' 4° последний, расширяясь ? поднимает игольчатый клапан 12, который перекрывает Целью изобретения является повышеканал 11 и прекращает пропуск пара ние надежности. и конденсата в выпускной канал 15. Указанная цель достигается тем, Давление в системе повышается и пар что конденсатоотводчик, содержащий корпус с входным и выходным каналами ,45 вместе с конденсатом поступает во входной канал 2. При конденсации па- ' управляющую камеру между корпусом ра в управляющей камере 4 клапан 7 и крышкой, имеющей со стороны камеподнимается вверх и пропускает конденры выступ-ограничитель, и установленсат в выходной канал 3. При поступленый в управляющей камере дисковый нии пара во входной канал 2, он проклапан с выемкой, соответствующей 50 текает под клапаном 7 в результате 7 выступу-ограничителю и образующей со чего давление под ним падает и за счет .стенками последнего зазоры, при этом наличия перепади давления клапан 7, опусповерхность клапана с .обращенной к каясь вниз , перекрывает выходной канал 3* выступу-ограничителю стороны выполПри снижении температуры конденсата нена конической с уклоном к послед- 55 происходят последующие срабатывания нему,конденсатоотводчик имеет подклапана 7.При наличии высокого давления ключенную к входному и выходному пара в системе и,следовательно,высокой каналам выходную камеру с установ З 11016 12 4 входному и выходному каналам, с устемпературы игольчатый клапан 1 2 перетановленным в ней игольчатым клапакрывает канал 1 1 .При снижении давления |чом позволяет повысить надежность кони температуры конденсата терморегулятор денсатоотводчика путем обеспечения вы13 открывает клапаном 1 2 канал 11 и конконденсата при больших . денсат при большом расходе сливается 5 пуска расходах при снижении давления через выпускной канал 15. в системе и исключения проскоСнабжение конденсатоотводчика ка пара. выходной камерой, подключенной к Редактор Заказ А.Шандор Составитель Б.Новиков Техред А, Кикемезей Корректор С.Шекмар 4742/22 Тираж 613 Подписное ВНИИПИ Государственного комитета СССР . по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г.Ужгород, ул. Проектная, 4
