Пристрій для вловлювання крапельної рідини з газового потоку

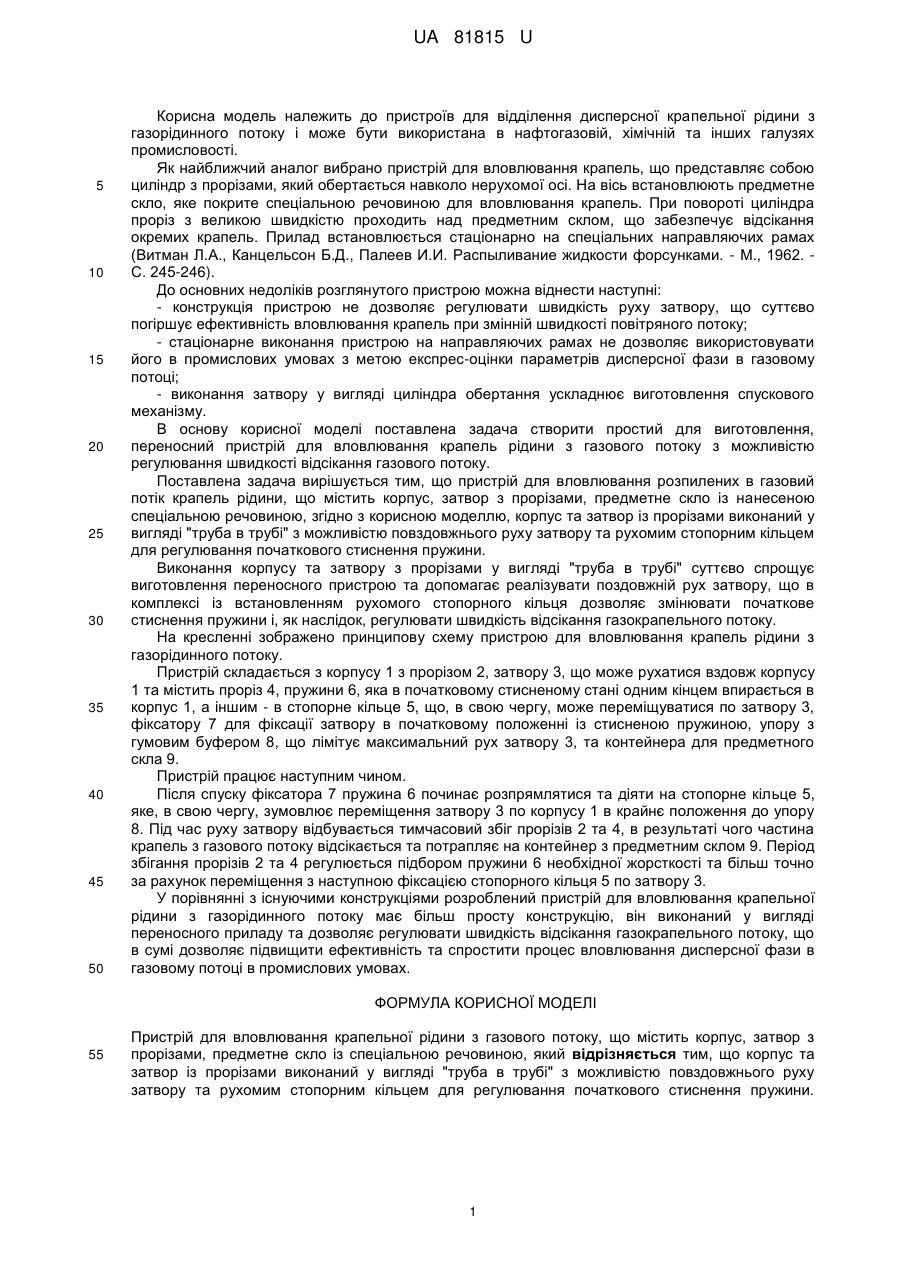

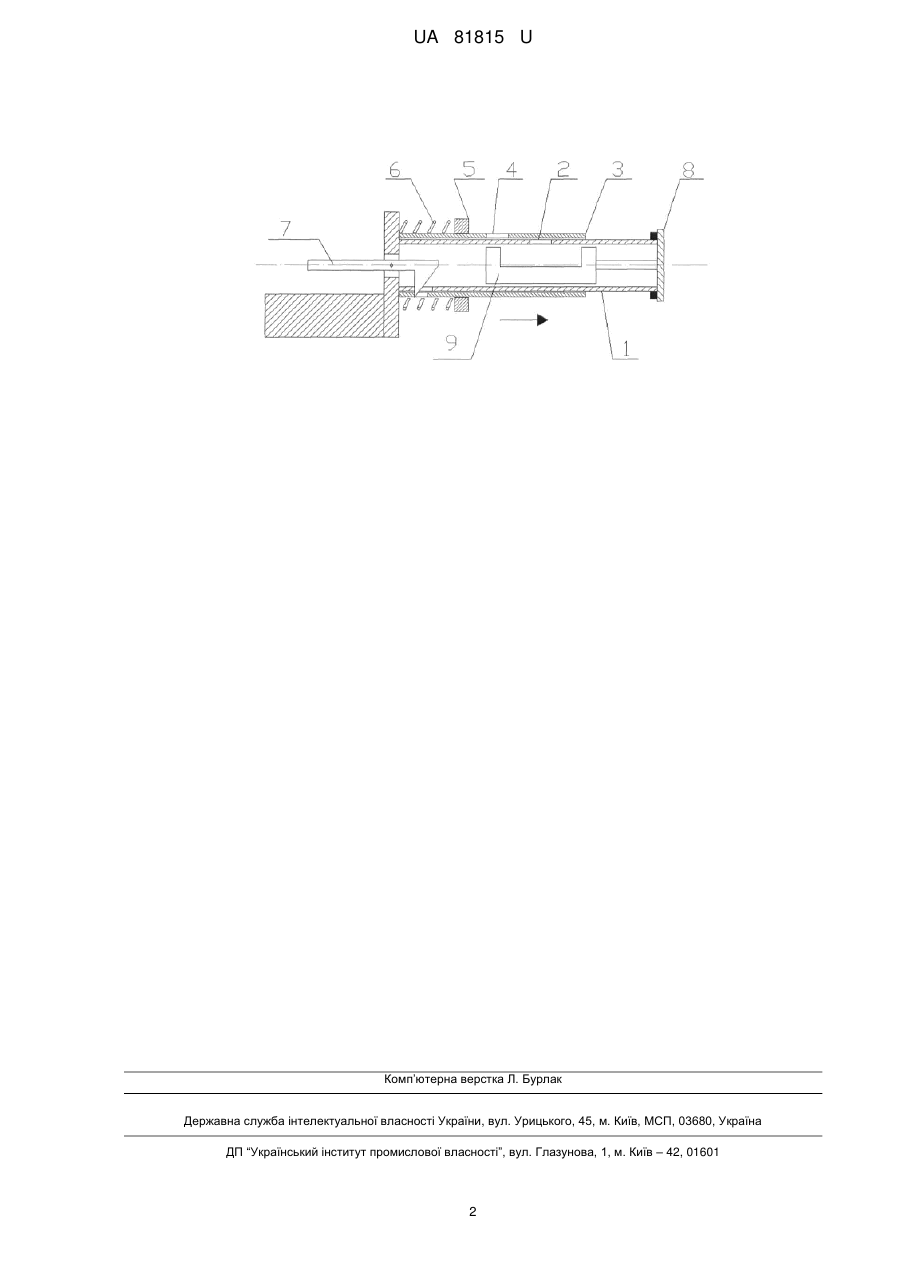

Реферат: Пристрій для вловлення крапельної рідини з газового потоку містить корпус, затвор з прорізами, предметне скло із спеціальною речовиною. При цьому корпус та затвор із прорізами виконаний у вигляді "труба в трубі" з можливістю повздовжнього руху затвору та рухомим стопорним кільцем для регулювання початкового стиснення пружини. UA 81815 U (54) ПРИСТРІЙ ДЛЯ ВЛОВЛЮВАННЯ КРАПЕЛЬНОЇ РІДИНИ З ГАЗОВОГО ПОТОКУ UA 81815 U UA 81815 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв для відділення дисперсної крапельної рідини з газорідинного потоку і може бути використана в нафтогазовій, хімічній та інших галузях промисловості. Як найближчий аналог вибрано пристрій для вловлювання крапель, що представляє собою циліндр з прорізами, який обертається навколо нерухомої осі. На вісь встановлюють предметне скло, яке покрите спеціальною речовиною для вловлювання крапель. При повороті циліндра проріз з великою швидкістю проходить над предметним склом, що забезпечує відсікання окремих крапель. Прилад встановлюється стаціонарно на спеціальних направляючих рамах (Витман Л.А., Канцельсон Б.Д., Палеев И.И. Распыливание жидкости форсунками. - М., 1962. С. 245-246). До основних недоліків розглянутого пристрою можна віднести наступні: - конструкція пристрою не дозволяє регулювати швидкість руху затвору, що суттєво погіршує ефективність вловлювання крапель при змінній швидкості повітряного потоку; - стаціонарне виконання пристрою на направляючих рамах не дозволяє використовувати його в промислових умовах з метою експрес-оцінки параметрів дисперсної фази в газовому потоці; - виконання затвору у вигляді циліндра обертання ускладнює виготовлення спускового механізму. В основу корисної моделі поставлена задача створити простий для виготовлення, переносний пристрій для вловлювання крапель рідини з газового потоку з можливістю регулювання швидкості відсікання газового потоку. Поставлена задача вирішується тим, що пристрій для вловлювання розпилених в газовий потік крапель рідини, що містить корпус, затвор з прорізами, предметне скло із нанесеною спеціальною речовиною, згідно з корисною моделлю, корпус та затвор із прорізами виконаний у вигляді "труба в трубі" з можливістю повздовжнього руху затвору та рухомим стопорним кільцем для регулювання початкового стиснення пружини. Виконання корпусу та затвору з прорізами у вигляді "труба в трубі" суттєво спрощує виготовлення переносного пристрою та допомагає реалізувати поздовжній рух затвору, що в комплексі із встановленням рухомого стопорного кільця дозволяє змінювати початкове стиснення пружини і, як наслідок, регулювати швидкість відсікання газокрапельного потоку. На кресленні зображено принципову схему пристрою для вловлювання крапель рідини з газорідинного потоку. Пристрій складається з корпусу 1 з прорізом 2, затвору 3, що може рухатися вздовж корпусу 1 та містить проріз 4, пружини 6, яка в початковому стисненому стані одним кінцем впирається в корпус 1, а іншим - в стопорне кільце 5, що, в свою чергу, може переміщуватися по затвору 3, фіксатору 7 для фіксації затвору в початковому положенні із стисненою пружиною, упору з гумовим буфером 8, що лімітує максимальний рух затвору 3, та контейнера для предметного скла 9. Пристрій працює наступним чином. Після спуску фіксатора 7 пружина 6 починає розпрямлятися та діяти на стопорне кільце 5, яке, в свою чергу, зумовлює переміщення затвору 3 по корпусу 1 в крайнє положення до упору 8. Під час руху затвору відбувається тимчасовий збіг прорізів 2 та 4, в результаті чого частина крапель з газового потоку відсікається та потрапляє на контейнер з предметним склом 9. Період збігання прорізів 2 та 4 регулюється підбором пружини 6 необхідної жорсткості та більш точно за рахунок переміщення з наступною фіксацією стопорного кільця 5 по затвору 3. У порівнянні з існуючими конструкціями розроблений пристрій для вловлювання крапельної рідини з газорідинного потоку має більш просту конструкцію, він виконаний у вигляді переносного приладу та дозволяє регулювати швидкість відсікання газокрапельного потоку, що в сумі дозволяє підвищити ефективність та спростити процес вловлювання дисперсної фази в газовому потоці в промислових умовах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для вловлювання крапельної рідини з газового потоку, що містить корпус, затвор з прорізами, предметне скло із спеціальною речовиною, який відрізняється тим, що корпус та затвор із прорізами виконаний у вигляді "труба в трубі" з можливістю повздовжнього рухузатвору та рухомим стопорним кільцем для регулювання початкового стиснення пружини. 1 UA 81815 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
