Формула / Реферат

Пристрій для безпилового завантаження батареї бункерів, що містить кожух, затвор у вигляді металевих жалюзійних пластин, завантажувальне вікно, який відрізняється тим, що додатково введені фігурні швелери, а осі пластин оснащені підшипниками.

Текст

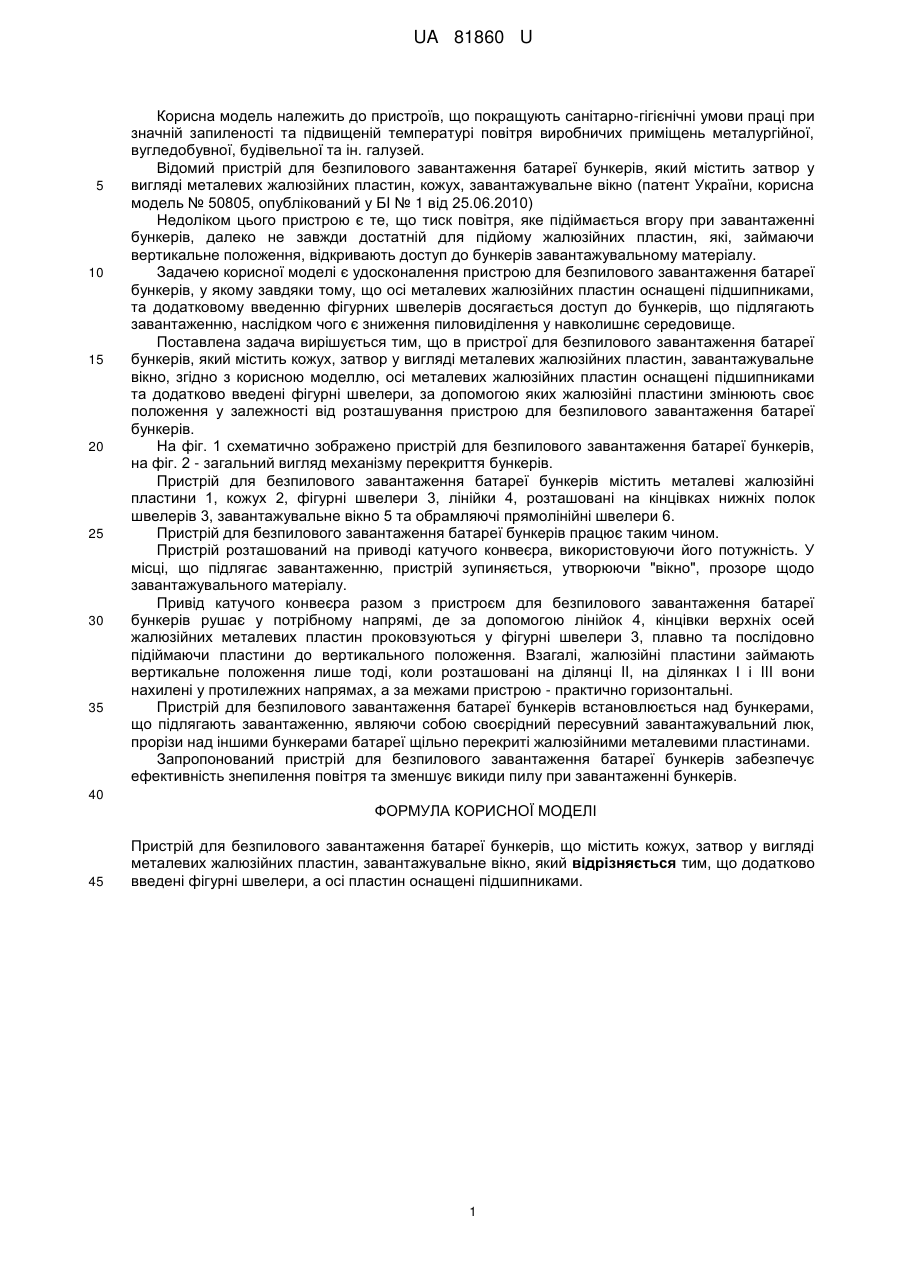

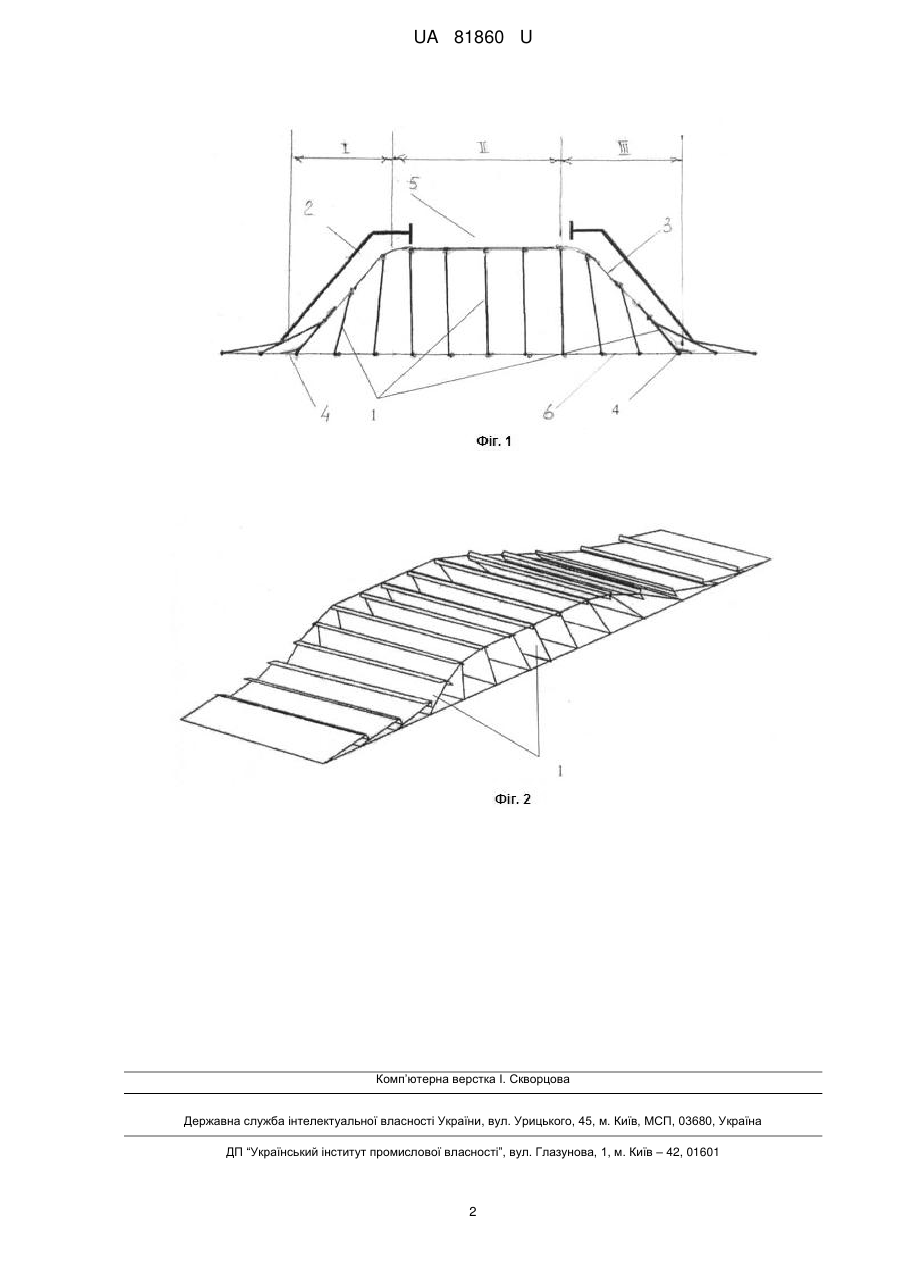

Реферат: UA 81860 U UA 81860 U 5 10 15 20 25 30 35 Корисна модель належить до пристроїв, що покращують санітарно-гігієнічні умови праці при значній запиленості та підвищеній температурі повітря виробничих приміщень металургійної, вугледобувної, будівельної та ін. галузей. Відомий пристрій для безпилового завантаження батареї бункерів, який містить затвор у вигляді металевих жалюзійних пластин, кожух, завантажувальне вікно (патент України, корисна модель № 50805, опублікований у БІ № 1 від 25.06.2010) Недоліком цього пристрою є те, що тиск повітря, яке підіймається вгору при завантаженні бункерів, далеко не завжди достатній для підйому жалюзійних пластин, які, займаючи вертикальне положення, відкривають доступ до бункерів завантажувальному матеріалу. Задачею корисної моделі є удосконалення пристрою для безпилового завантаження батареї бункерів, у якому завдяки тому, що осі металевих жалюзійних пластин оснащені підшипниками, та додатковому введенню фігурних швелерів досягається доступ до бункерів, що підлягають завантаженню, наслідком чого є зниження пиловиділення у навколишнє середовище. Поставлена задача вирішується тим, що в пристрої для безпилового завантаження батареї бункерів, який містить кожух, затвор у вигляді металевих жалюзійних пластин, завантажувальне вікно, згідно з корисною моделлю, осі металевих жалюзійних пластин оснащені підшипниками та додатково введені фігурні швелери, за допомогою яких жалюзійні пластини змінюють своє положення у залежності від розташування пристрою для безпилового завантаження батареї бункерів. На фіг. 1 схематично зображено пристрій для безпилового завантаження батареї бункерів, на фіг. 2 - загальний вигляд механізму перекриття бункерів. Пристрій для безпилового завантаження батареї бункерів містить металеві жалюзійні пластини 1, кожух 2, фігурні швелери 3, лінійки 4, розташовані на кінцівках нижніх полок швелерів 3, завантажувальне вікно 5 та обрамляючі прямолінійні швелери 6. Пристрій для безпилового завантаження батареї бункерів працює таким чином. Пристрій розташований на приводі катучого конвеєра, використовуючи його потужність. У місці, що підлягає завантаженню, пристрій зупиняється, утворюючи "вікно", прозоре щодо завантажувального матеріалу. Привід катучого конвеєра разом з пристроєм для безпилового завантаження батареї бункерів рушає у потрібному напрямі, де за допомогою лінійок 4, кінцівки верхніх осей жалюзійних металевих пластин проковзуються у фігурні швелери 3, плавно та послідовно підіймаючи пластини до вертикального положення. Взагалі, жалюзійні пластини займають вертикальне положення лише тоді, коли розташовані на ділянці II, на ділянках І і III вони нахилені у протилежних напрямах, а за межами пристрою - практично горизонтальні. Пристрій для безпилового завантаження батареї бункерів встановлюється над бункерами, що підлягають завантаженню, являючи собою своєрідний пересувний завантажувальний люк, прорізи над іншими бункерами батареї щільно перекриті жалюзійними металевими пластинами. Запропонований пристрій для безпилового завантаження батареї бункерів забезпечує ефективність знепилення повітря та зменшує викиди пилу при завантаженні бункерів. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для безпилового завантаження батареї бункерів, що містить кожух, затвор у вигляді металевих жалюзійних пластин, завантажувальне вікно, який відрізняється тим, що додатково введені фігурні швелери, а осі пластин оснащені підшипниками. 1 UA 81860 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Назва патенту англійською

Device for dust free loading set of hoppers

Автори англійською

Shalskyi Hryhorii Hryhorovych, Danchuk Pavlo Olerksiiovych, Skliarova Halyna Anatoliivna

Назва патенту російською

Устройство для беспылевой загрузки батареи бункеров

Автори російською

Шальский Григорий Григорьевич, Данчук Павел Алексеевич, Склярова Галина Анатольевна

МПК / Мітки

МПК: B65D 90/00

Мітки: завантаження, батареї, безпильового, бункерів, пристрій
