Пристрій безпилового завантаження сипких матеріалів у м’які контейнери

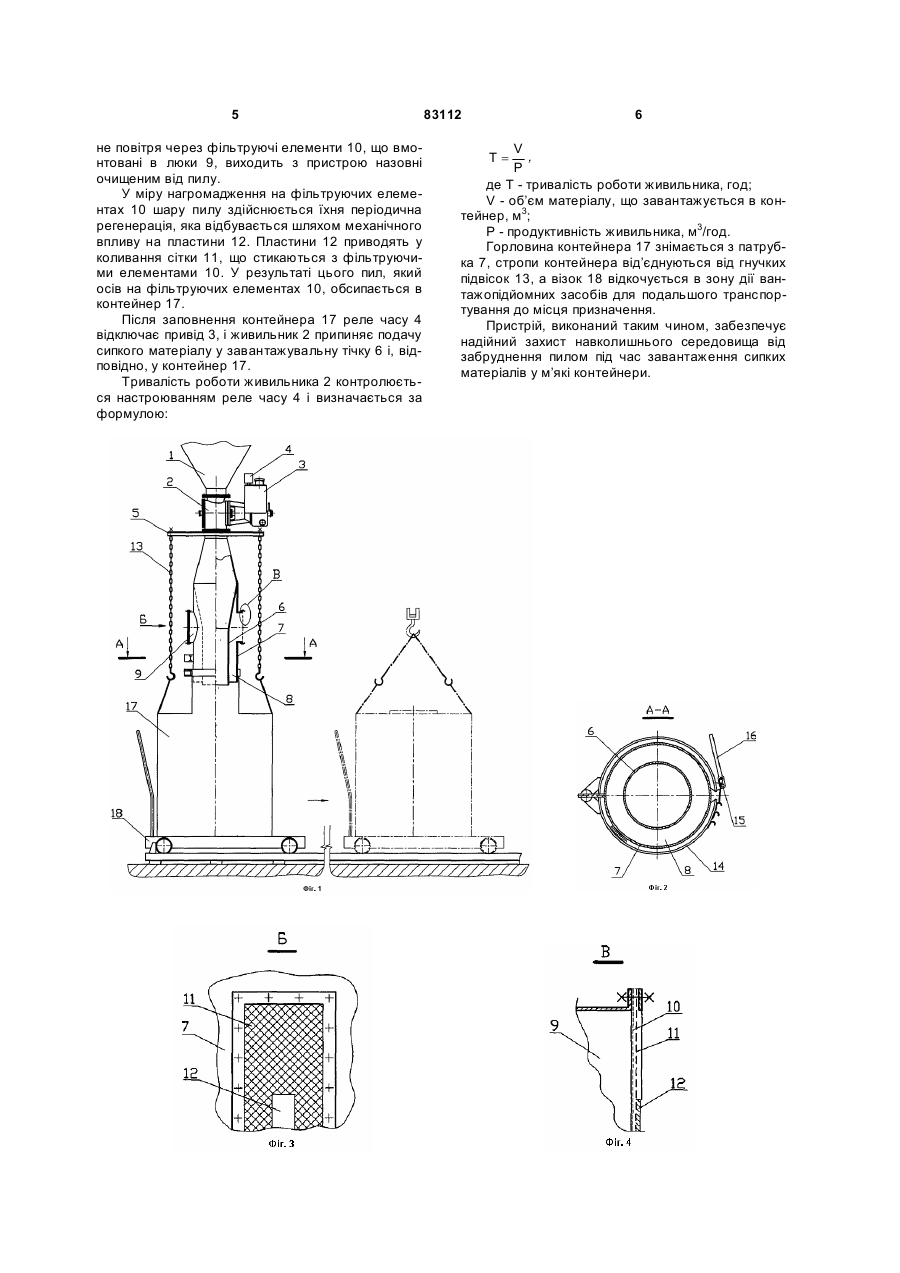

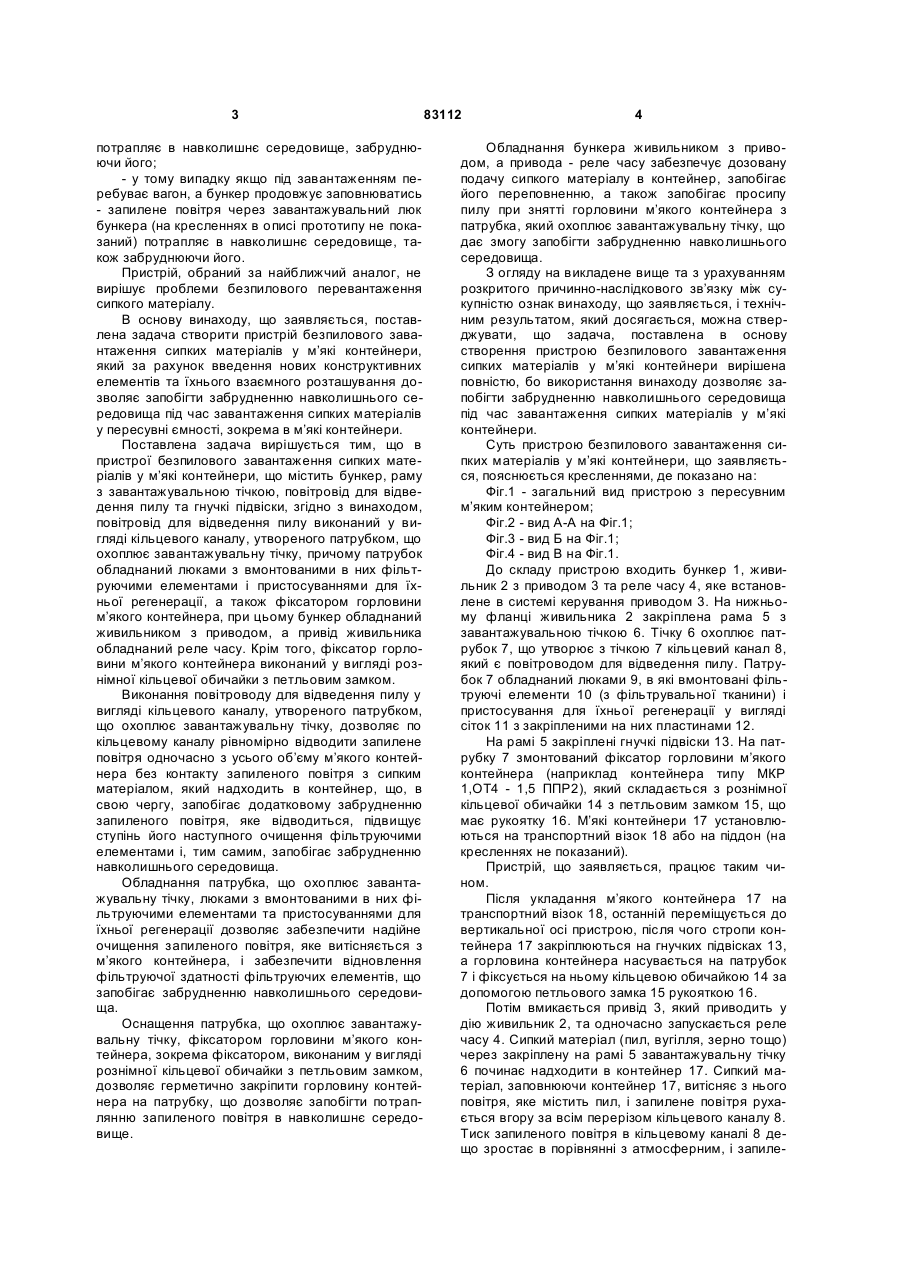

1. Пристрій безпилового завантаження сипких матеріалів у м'які контейнери, що містить бункер, раму з завантажувальним жолобом, повітровід для відведення пилу та гнучкі підвіски, який відрізняється тим, що повітровід для відведення пилу виконаний у вигляді кільцевого каналу, утвореного патрубком, що охоплює завантажувальний жолоб, причому патрубок обладнаний люками з вмонтованими в них фільтруючими елементами і пристосуваннями для їх регенерації, а також фіксатором горловини м'якого контейнера, при цьому бункер обладнаний живильником з приводом, який обладнаний реле часу. 2. Пристрій за п. 1, який відрізняється тим, що фіксатор горловини м'якого контейнера виконаний у вигляді рознімної кільцевої обичайки з петльовим замком. Винахід, що заявляється, відноситься до пристроїв для завантажувально-розвантажувальних робіт з використанням сипких матеріалів, зокрема може бути використаний для вивантаження пилу з накопичувальних бункерів фільтрів сухої газоочистки та його завантаження у м’які контейнери, в металургійній, теплоенергетичній, будівельній та інших галузях промисловості. Відомий пристрій вивантаження пилу з фільтрів у пересувні контейнери [Мазус М.Г. Фильтры для улавливания промышленных пылей. -М: Машиностроение, 1985. - С.126, рис. 8.2], що містить бункер, обладнаний пиловивантажувальним затвором. До недоліків такого пристрою можна віднести те, що під час вивантаження пилу з бункера фільтра за допомогою пиловивантажувального затвору не забезпечується знепиленість процесу завантаження пересувних контейнерів. Найбільш близьким до винаходу, що заявляється, за технічною суттю та результатом, який може бути одержаний при його використанні, є пристрій для безпилового перевантаження сипкого матеріалу з бункера у вагони [Патент Російської Федерації №2232123, МПК7 В65G69/18, В65G67/04, опубл. 10.07.2004р.], що містить бункер, підйомно-опускну раму з завантажувальною тічкою, повітровід для відведення пилу та гнучкі підвіски. До підйомно-опускної рами на гнучких підвісках підвішене еластичне полотно з поперечками для жорсткості, яке опускається на вагон та у середній частині якого розміщений з’єднаний з тічкою отвір, при цьому повітровід з’єднаний з верхньою частиною бункера. До недоліків такого пристрою можна віднести прийняту в прототипі технологічну схему руху запиленого повітря, яка не забезпечує повної знепиленості процесу перевантаження, що, в свою чергу, призводить до забруднення навколишнього середовища продуктами пилення. При заповненні бункера сипким матеріалом утворюється хмара пилу. Сипкий матеріал витісняє запилене повітря з бункера у двох напрямках: - у тому випадку якщо під завантаженням вагон відсутній - запилене повітря через повітровід (19) UA (11) 83112 (13) C2 (21) a200609147 (22) 18.08.2006 (46) 10.06.2008, Бюл.№ 11, 2008 р. (72) СТАЛІНСЬКИЙ ДМИТРО ВІТАЛІЙОВИЧ, UA, КУКЛІЧ ВОЛОДИМИР ІВАНОВИЧ, UA, ПІРОГОВ ОЛЕКСАНДР ЮРІЙОВИЧ, UA, АЛІПОВ АНДРІЙ ВОЛОДИМИРОВИЧ, UA (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ НАУКОВОТЕХНІЧНИЙ ЦЕНТР З ТЕХНОЛОГІЇ ТА ОБЛАДНАННЯ, ОБРОБКИ МЕТАЛІВ, ЗАХИСТУ НАВКОЛИШНЬОГО СЕРЕДОВИЩА ТА ВИКОРИСТАННЯ ВТОРИННИХ РЕСУРСІВ ДЛЯ МЕТАЛУРГІЇ ТА МАШИНОБУДУВАННЯ "ЕНЕРГОСТАЛЬ", UA (56) UA 44978, 15.07.2004 SU 1463634, 07.03.1989 RU 2232123, 10.07.2004 Мазус М.Г., Мальгин А.Д., Моргулис М.А. Фильтры для улавливания промышленных пылей. - М.: Машиностроение, 1985. - С.126, рис.8.2. 3 потрапляє в навколишнє середовище, забруднюючи його; - у тому випадку якщо під завантаженням перебуває вагон, а бункер продовжує заповнюватись - запилене повітря через завантажувальний люк бункера (на кресленнях в описі прототипу не показаний) потрапляє в навколишнє середовище, також забруднюючи його. Пристрій, обраний за найближчий аналог, не вирішує проблеми безпилового перевантаження сипкого матеріалу. В основу винаходу, що заявляється, поставлена задача створити пристрій безпилового завантаження сипких матеріалів у м’які контейнери, який за рахунок введення нових конструктивних елементів та їхнього взаємного розташування дозволяє запобігти забрудненню навколишнього середовища під час завантаження сипких матеріалів у пересувні ємності, зокрема в м’які контейнери. Поставлена задача вирішується тим, що в пристрої безпилового завантаження сипких матеріалів у м’які контейнери, що містить бункер, раму з завантажувальною тічкою, повітровід для відведення пилу та гнучкі підвіски, згідно з винаходом, повітровід для відведення пилу виконаний у вигляді кільцевого каналу, утвореного патрубком, що охоплює завантажувальну тічку, причому патрубок обладнаний люками з вмонтованими в них фільтруючими елементами і пристосуваннями для їхньої регенерації, а також фіксатором горловини м’якого контейнера, при цьому бункер обладнаний живильником з приводом, а привід живильника обладнаний реле часу. Крім того, фіксатор горловини м’якого контейнера виконаний у вигляді рознімної кільцевої обичайки з петльовим замком. Виконання повітроводу для відведення пилу у вигляді кільцевого каналу, утвореного патрубком, що охоплює завантажувальну тічку, дозволяє по кільцевому каналу рівномірно відводити запилене повітря одночасно з усього об’єму м’якого контейнера без контакту запиленого повітря з сипким матеріалом, який надходить в контейнер, що, в свою чергу, запобігає додатковому забрудненню запиленого повітря, яке відводиться, підвищує ступінь його наступного очищення фільтруючими елементами і, тим самим, запобігає забрудненню навколишнього середовища. Обладнання патрубка, що охоплює завантажувальну тічку, люками з вмонтованими в них фільтруючими елементами та пристосуваннями для їхньої регенерації дозволяє забезпечити надійне очищення запиленого повітря, яке витісняється з м’якого контейнера, і забезпечити відновлення фільтруючої здатності фільтруючих елементів, що запобігає забрудненню навколишнього середовища. Оснащення патрубка, що охоплює завантажувальну тічку, фіксатором горловини м’якого контейнера, зокрема фіксатором, виконаним у вигляді рознімної кільцевої обичайки з петльовим замком, дозволяє герметично закріпити горловину контейнера на патрубку, що дозволяє запобігти потраплянню запиленого повітря в навколишнє середовище. 83112 4 Обладнання бункера живильником з приводом, а привода - реле часу забезпечує дозовану подачу сипкого матеріалу в контейнер, запобігає його переповненню, а також запобігає просипу пилу при знятті горловини м’якого контейнера з патрубка, який охоплює завантажувальну тічку, що дає змогу запобігти забрудненню навколишнього середовища. З огляду на викладене вище та з урахуванням розкритого причинно-наслідкового зв’язку між сукупністю ознак винаходу, що заявляється, і технічним результатом, який досягається, можна стверджувати, що задача, поставлена в основу створення пристрою безпилового завантаження сипких матеріалів у м’які контейнери вирішена повністю, бо використання винаходу дозволяє запобігти забрудненню навколишнього середовища під час завантаження сипких матеріалів у м’які контейнери. Суть пристрою безпилового завантаження сипких матеріалів у м’які контейнери, що заявляється, пояснюється кресленнями, де показано на: Фіг.1 - загальний вид пристрою з пересувним м’яким контейнером; Фіг.2 - вид А-А на Фіг.1; Фіг.3 - вид Б на Фіг.1; Фіг.4 - вид В на Фіг.1. До складу пристрою входить бункер 1, живильник 2 з приводом 3 та реле часу 4, яке встановлене в системі керування приводом 3. На нижньому фланці живильника 2 закріплена рама 5 з завантажувальною тічкою 6. Тічку 6 охоплює патрубок 7, що утворює з тічкою 7 кільцевий канал 8, який є повітроводом для відведення пилу. Патрубок 7 обладнаний люками 9, в які вмонтовані фільтруючі елементи 10 (з фільтрувальної тканини) і пристосування для їхньої регенерації у вигляді сіток 11 з закріпленими на них пластинами 12. На рамі 5 закріплені гнучкі підвіски 13. На патрубку 7 змонтований фіксатор горловини м’якого контейнера (наприклад контейнера типу МКР 1,ОТ4 - 1,5 ППР2), який складається з рознімної кільцевої обичайки 14 з петльовим замком 15, що має рукоятку 16. М’які контейнери 17 установлюються на транспортний візок 18 або на піддон (на кресленнях не показаний). Пристрій, що заявляється, працює таким чином. Після укладання м’якого контейнера 17 на транспортний візок 18, останній переміщується до вертикальної осі пристрою, після чого стропи контейнера 17 закріплюються на гнучких підвісках 13, а горловина контейнера насувається на патрубок 7 і фіксується на ньому кільцевою обичайкою 14 за допомогою петльового замка 15 рукояткою 16. Потім вмикається привід 3, який приводить у дію живильник 2, та одночасно запускається реле часу 4. Сипкий матеріал (пил, вугілля, зерно тощо) через закріплену на рамі 5 завантажувальну тічку 6 починає надходити в контейнер 17. Сипкий матеріал, заповнюючи контейнер 17, витісняє з нього повітря, яке містить пил, і запилене повітря рухається вгору за всім перерізом кільцевого каналу 8. Тиск запиленого повітря в кільцевому каналі 8 дещо зростає в порівнянні з атмосферним, і запиле 5 не повітря через фільтруючі елементи 10, що вмонтовані в люки 9, виходить з пристрою назовні очищеним від пилу. У міру нагромадження на фільтруючих елементах 10 шару пилу здійснюється їхня періодична регенерація, яка відбувається шляхом механічного впливу на пластини 12. Пластини 12 приводять у коливання сітки 11, що стикаються з фільтруючими елементами 10. У результаті цього пил, який осів на фільтруючих елементах 10, обсипається в контейнер 17. Після заповнення контейнера 17 реле часу 4 відключає привід 3, і живильник 2 припиняє подачу сипкого матеріалу у завантажувальну тічку 6 і, відповідно, у контейнер 17. Тривалість роботи живильника 2 контролюється настроюванням реле часу 4 і визначається за формулою: 83112 6 V , P де Т - тривалість роботи живильника, год; V - об’єм матеріалу, що завантажується в контейнер, м3; Р - продуктивність живильника, м3/год. Горловина контейнера 17 знімається з патрубка 7, стропи контейнера від’єднуються від гнучких підвісок 13, а візок 18 відкочується в зону дії вантажопідйомних засобів для подальшого транспортування до місця призначення. Пристрій, виконаний таким чином, забезпечує надійний захист навколишнього середовища від забруднення пилом під час завантаження сипких матеріалів у м’які контейнери. T= 7 Комп’ютерна верстка В. Клюкін 83112 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
