Резонатор коливань

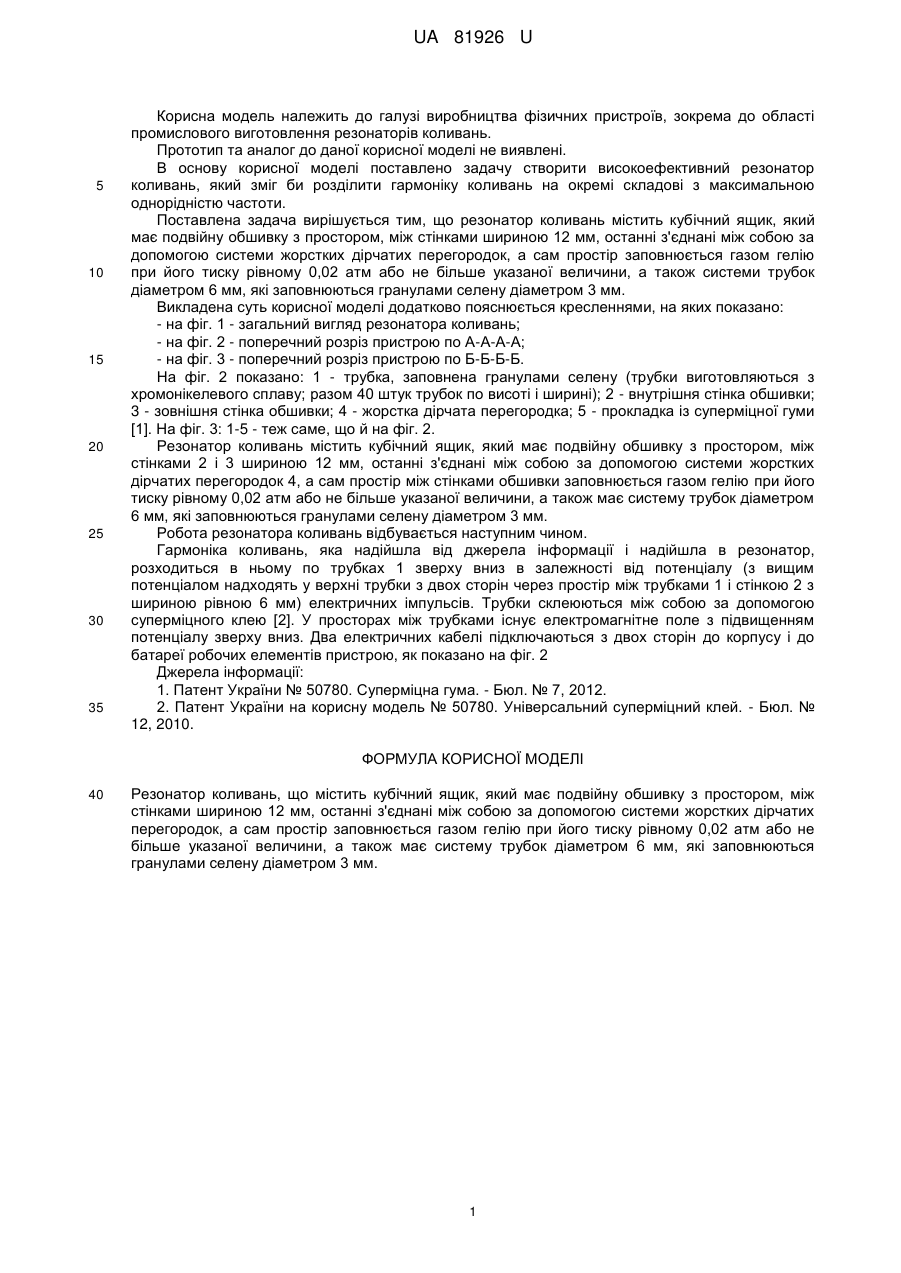

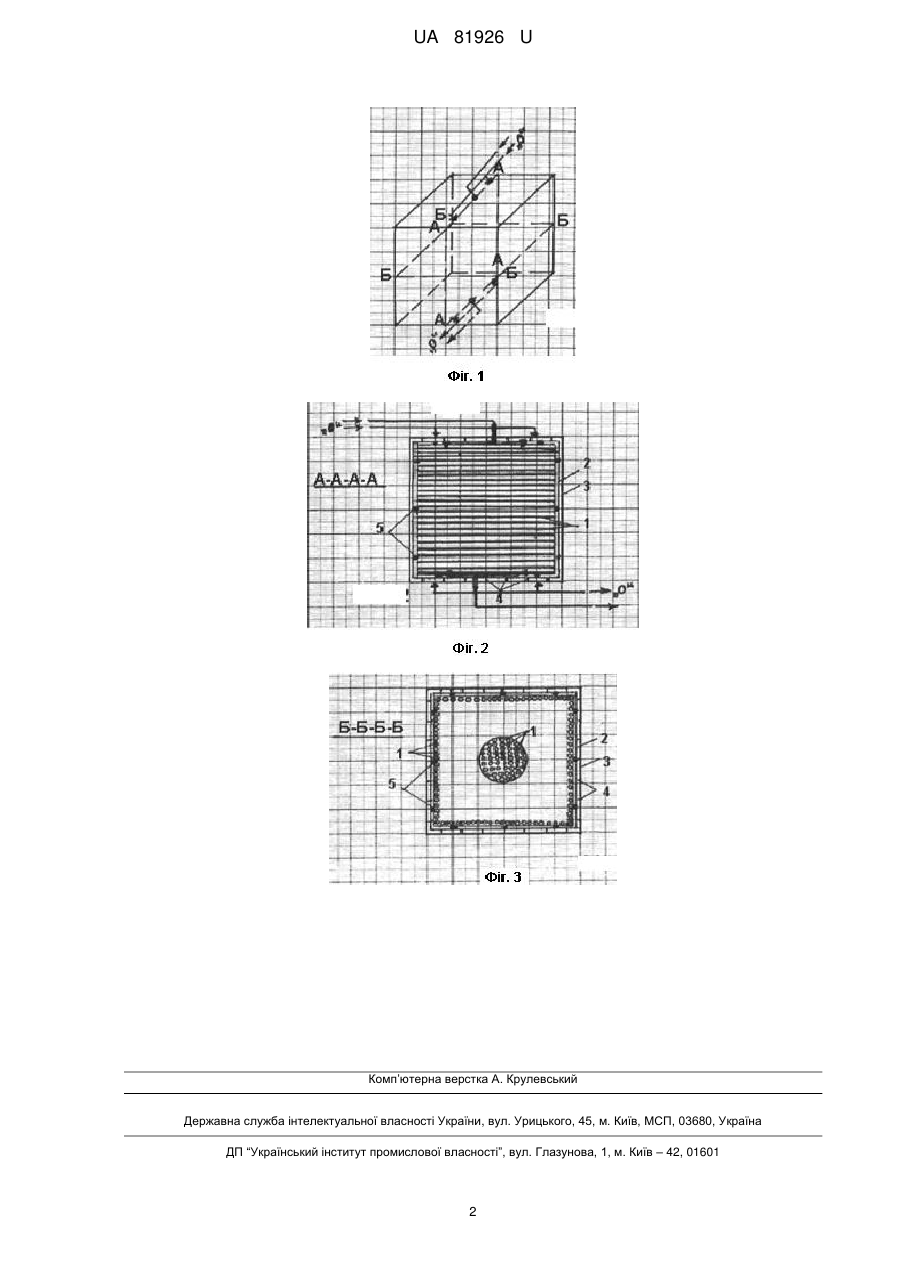

Реферат: UA 81926 U UA 81926 U 5 10 15 20 25 30 35 Корисна модель належить до галузі виробництва фізичних пристроїв, зокрема до області промислового виготовлення резонаторів коливань. Прототип та аналог до даної корисної моделі не виявлені. В основу корисної моделі поставлено задачу створити високоефективний резонатор коливань, який зміг би розділити гармоніку коливань на окремі складові з максимальною однорідністю частоти. Поставлена задача вирішується тим, що резонатор коливань містить кубічний ящик, який має подвійну обшивку з простором, між стінками шириною 12 мм, останні з'єднані між собою за допомогою системи жорстких дірчатих перегородок, а сам простір заповнюється газом гелію при його тиску рівному 0,02 атм або не більше указаної величини, а також системи трубок діаметром 6 мм, які заповнюються гранулами селену діаметром 3 мм. Викладена суть корисної моделі додатково пояснюється кресленнями, на яких показано: - на фіг. 1 - загальний вигляд резонатора коливань; - на фіг. 2 - поперечний розріз пристрою по А-А-А-А; - на фіг. 3 - поперечний розріз пристрою по Б-Б-Б-Б. На фіг. 2 показано: 1 - трубка, заповнена гранулами селену (трубки виготовляються з хромонікелевого сплаву; разом 40 штук трубок по висоті і ширині); 2 - внутрішня стінка обшивки; 3 - зовнішня стінка обшивки; 4 - жорстка дірчата перегородка; 5 - прокладка із суперміцної гуми [1]. На фіг. 3: 1-5 - теж саме, що й на фіг. 2. Резонатор коливань містить кубічний ящик, який має подвійну обшивку з простором, між стінками 2 і 3 шириною 12 мм, останні з'єднані між собою за допомогою системи жорстких дірчатих перегородок 4, а сам простір між стінками обшивки заповнюється газом гелію при його тиску рівному 0,02 атм або не більше указаної величини, а також має систему трубок діаметром 6 мм, які заповнюються гранулами селену діаметром 3 мм. Робота резонатора коливань відбувається наступним чином. Гармоніка коливань, яка надійшла від джерела інформації і надійшла в резонатор, розходиться в ньому по трубках 1 зверху вниз в залежності від потенціалу (з вищим потенціалом надходять у верхні трубки з двох сторін через простір між трубками 1 і стінкою 2 з шириною рівною 6 мм) електричних імпульсів. Трубки склеюються між собою за допомогою суперміцного клею [2]. У просторах між трубками існує електромагнітне поле з підвищенням потенціалу зверху вниз. Два електричних кабелі підключаються з двох сторін до корпусу і до батареї робочих елементів пристрою, як показано на фіг. 2 Джерела інформації: 1. Патент України № 50780. Суперміцна гума. - Бюл. № 7, 2012. 2. Патент України на корисну модель № 50780. Універсальний суперміцний клей. - Бюл. № 12, 2010. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Резонатор коливань, що містить кубічний ящик, який має подвійну обшивку з простором, між стінками шириною 12 мм, останні з'єднані між собою за допомогою системи жорстких дірчатих перегородок, а сам простір заповнюється газом гелію при його тиску рівному 0,02 атм або не більше указаної величини, а також має систему трубок діаметром 6 мм, які заповнюються гранулами селену діаметром 3 мм. 1 UA 81926 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
