Черпак Микола Тимофійович

Номер патенту: 110214

Опубліковано: 10.12.2015

Автори: Юнь Ву, Лян Сунь, Шен Ло, Юй-Шен Хе, Гламаздін Володимир Володимирович, Сюй Ван, Хун Лі, Черпак Микола Тимофійович, Скресанов Валерій Миколайович, Цеян-Мін Хуан, Баранник Олександр Анатолійович, Шубний Олександр Іванович

МПК: G01R 27/26, G01R 27/04, G01N 22/00 ...

Мітки: галереї, резонатор, вимірювальний, шепочучої, хвилями

Формула / Реферат:

1. Вимірювальний резонатор з хвилями шепочучої галереї, який містить досліджуваний зразок, діелектричне тіло обертання з плоскими основами, перпендикулярними осі обертання, на яких встановлені торцеві пластини з електропровідного матеріалу, і забезпечений вузлом зв'язку, що містить перехід від прямокутного хвилеводу стандартного перерізу до фідерної лінії вузла зв'язку, який відрізняється тим, що одна з торцевих пластин виконана у вигляді...

Номер патенту: 109490

Опубліковано: 25.08.2015

Автори: Цзя Ван, Шубний Олександр Іванович, Натаров Михайло Петрович, Сюй Ван, Скресанов Валерій Миколайович, Юй-Шен Хе, Юнь Ву, Гламаздін Володимир Володимирович, Баранник Олександр Анатолійович, Лян Сунь, Черпак Микола Тимофійович, Золотарьов Володимир Олександрович

МПК: H01P 1/20

Мітки: фільтр, смуго-пропускний

Формула / Реферат:

Смуго-пропускний фільтр, який містить хвилевід прямокутного перерізу a´b та діелектричну пластину, на обох поверхнях якої розташовані високотемпературні надпровідні ідентичні плівки з низкою вікон, симетричних відносно осі плівки, однакової висоти, різної довжини та на різних відстанях одне від одного, при цьому пластина встановлена в осьовій площині хвилеводу перпендикулярно широким стінкам, який відрізняється тим, що в обох широких...

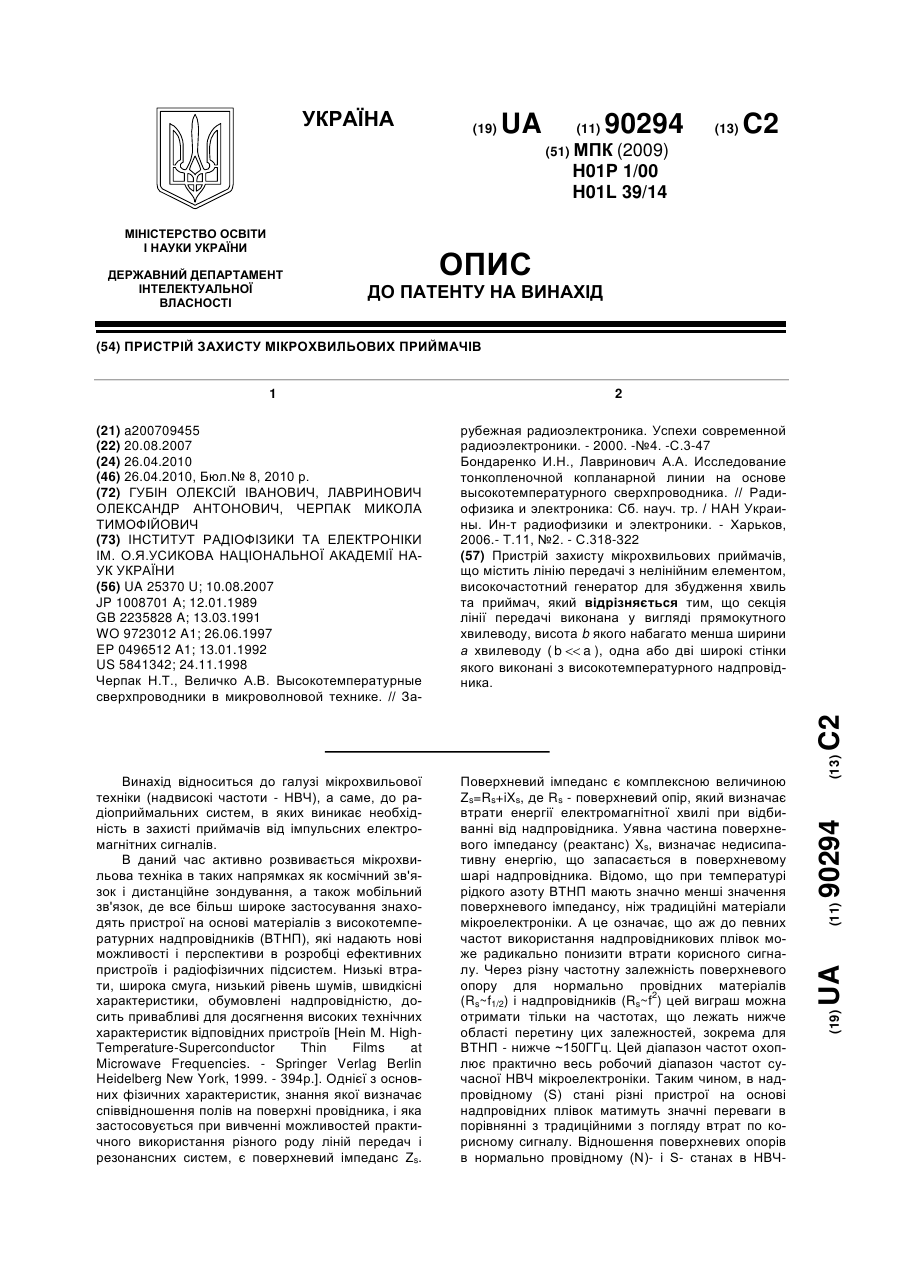

Номер патенту: 90294

Опубліковано: 26.04.2010

Автори: Губін Олексій Іванович, Лавринович Олександр Антонович, Черпак Микола Тимофійович

МПК: H01L 39/14, H01P 1/00

Мітки: приймачів, захисту, мікрохвильових, пристрій

Формула / Реферат:

Пристрій захисту мікрохвильових приймачів, що містить лінію передачі з нелінійним елементом, високочастотний генератор для збудження хвиль та приймач, який відрізняється тим, що секція лінії передачі виконана у вигляді прямокутного хвилеводу, висота b якого набагато менша ширини а хвилеводу (), одна або дві широкі стінки якого виконані з...

Номер патенту: 47061

Опубліковано: 11.01.2010

Автори: Тарабан Сергій Ігорович, Лавринович Олександр Антонович, Губін Олексій Іванович, Черпак Микола Тимофійович

МПК: G01R 27/26

Мітки: пристрій, властивостей, вимірювання, конденсованого, мікрохвильових, середовища

Формула / Реферат:

Пристрій для вимірювання мікрохвильових властивостей конденсованого середовища, що містить прямокутний хвилевід з фланцем, який має зріз під кутом α до його широкої стінки, мікрохвильовий генератор та приймач, який відрізняється тим, що на фланці з боку гострого кута зрізу хвилеводу уздовж його широкої стінки на відстані l виконана канавка глибиною d і шириною w, причому l+d+w< lв/4, де lв - довжина хвилі в хвилеводі.

Номер патенту: 89076

Опубліковано: 25.12.2009

Автори: Черпак Микола Тимофійович, Баранник Олександр Анатолійович, Буняєв Сергій Олександрович

МПК: H01P 7/10

Мітки: резонатор

Формула / Реферат:

Резонатор, що містить діелектричну підкладку та провідний диск, який відрізняється тим, що периметр провідного диска , де n - ціле число > 5,  - довжина хвиль у діелектричній підкладці під диском, та диск розташовано на відстані  від...

Номер патенту: 84051

Опубліковано: 10.09.2008

Автори: Губін Олексій Іванович, Лавринович Олександр Антонович, Черпак Микола Тимофійович

МПК: G01R 27/26, G01N 22/00

Мітки: квазіоптичний, діелектрометр

Формула / Реферат:

1. Квазіоптичний діелектрометр, що містить діелектричний резонатор, виконаний у вигляді диска, та з'єднані з ним дві торцеві провідні пластини, надвисокочастотний генератор для збудження хвиль типу шепочучої галереї та приймач, який відрізняється тим, що у резонаторі виконаний радіальний отвір радіусом , де

Номер патенту: 30634

Опубліковано: 11.03.2008

Автори: Лавринович Олександр Антонович, Губін Олексій Іванович, Черпак Микола Тимофійович

МПК: G01R 27/26

Мітки: мікрохвильових, пристрій, приймачів, захисту

Формула / Реферат:

Пристрій захисту мікрохвильових приймачів, що містить лінію передачі з нелінійним елементом, високочастотний генератор для збудження хвиль та приймач, який відрізняється тим, що секція лінії передачі виконана у вигляді прямокутного хвилеводу, висота b якого набагато менша від ширини а хвилеводу (b << а), одна або дві широкі стінки якого виконані з високотемпературного надпровідника.

Номер патенту: 29336

Опубліковано: 10.01.2008

Автори: Буняєв Сергій Олександрович, Черпак Микола Тимофійович, Баранник Олександр Анатолійович

МПК: H01P 7/10

Мітки: резонатор

Формула / Реферат:

Резонатор, що містить діелектричну підкладку та провідний диск, який відрізняється тим, що периметр провідного диска р>nλεeff (де n - ціле число >5, λεeff - довжина хвиль у діелектричній підкладці під диском), і диск розташовано на відстані d=0÷λε/10 від діелектричної підкладки (де λε - довжина хвиль у діелектрику).

Номер патенту: 20863

Опубліковано: 15.02.2007

Автори: Лавринович Олександр Антонович, Черпак Микола Тимофійович, Губін Олексій Іванович

МПК: G01R 27/26

Мітки: квазіоптичний, діелектрометр

Формула / Реферат:

1. Квазіоптичний діелектрометр, що містить діелектричний резонатор, виконаний у вигляді диска, з двома торцевими провідними пластинами, надвисокочастотний генератор для збудження хвиль типу “шепочучої галереї” та приймач, який відрізняється тим, що у резонаторі має місце радіальний отвір радіусом  (де  -...

Номер патенту: 16620

Опубліковано: 15.08.2006

Автори: Буняєв Сергій Олександрович, Черпак Микола Тимофійович, Прокопенко Юрій Володимирович, Баранник Олександр Анатолійович, Філіпов Юрій Федорович

МПК: G01R 27/04

Мітки: пристрій, надпровідників, імпедансу, вимірювання, поверхневого

Формула / Реферат:

Пристрій для вимірювання поверхневого імпедансу надпровідників, що містить квазіоптичний діелектричний резонатор, виконаний у вигляді тіла обертання, основа якого розташована на поверхні надпровідника, та пов'язаний з мікрохвильовим генератором та приймачем за допомогою діелектричних хвилеводів, який відрізняється тим, що твірна тіла обертання не паралельна осі його обертання, а дотичні до твірної у будь-якій її точці складають з основою кут,...

Номер патенту: 4983

Опубліковано: 15.02.2005

Автори: Черпак Микола Тимофійович, Смирнова Тамара Олександрівна, Лавринович Олександр Антонович

МПК: G01N 22/00, G01R 27/26

Мітки: квазіоптичний, діелектрометр

Формула / Реферат:

1. Квазіоптичний діелектрометр, що містить вимірювальний діелектричний резонатор, виконаний у вигляді диска з радіальною щілиною, надвисокочастотний генератор для збудження хвиль типу шепочучої галереї та приймач, який відрізняється тим, що у радіальній щілині розташовано відбивач у вигляді пластини із провідного матеріалу, а на відстані  (де

Номер патенту: 59568

Опубліковано: 15.09.2003

Автори: Баранник Олександр Анатольович, Філіпов Юрій Федорович, Прокопенко Юрій Володимирович, Черпак Микола Тимофійович, Смирнова Тамара Олександрівна

МПК: G01R 27/26

Мітки: квазіоптичний, діелектрометр

Формула / Реферат:

1. Квазіоптичний діелектрометр, що містить вимірювальний діелектричний резонатор, з’єднаний з надвисокочастотним генератором для збудження хвиль типу "шепочучої галереї" та приймачем, який відрізняється тим, що у резонаторі утворена канавка з концентричними боковими поверхнями шириною α0,5R на відстані bλ від бокової поверхні резонатора (де R - радіус резонатора, λ - довжина хвилі "шепочучої галереї"), а...
