Сандвіч-панель

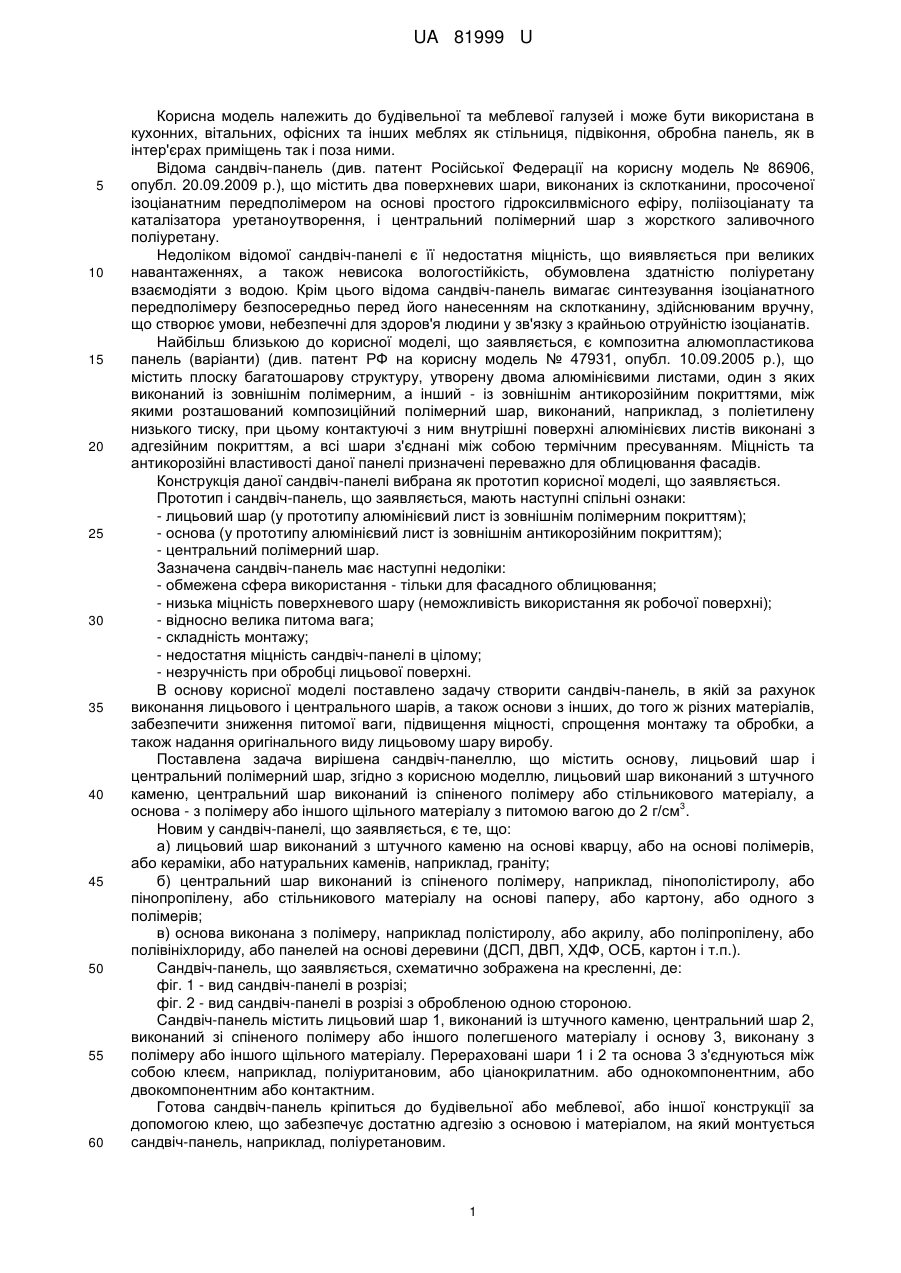

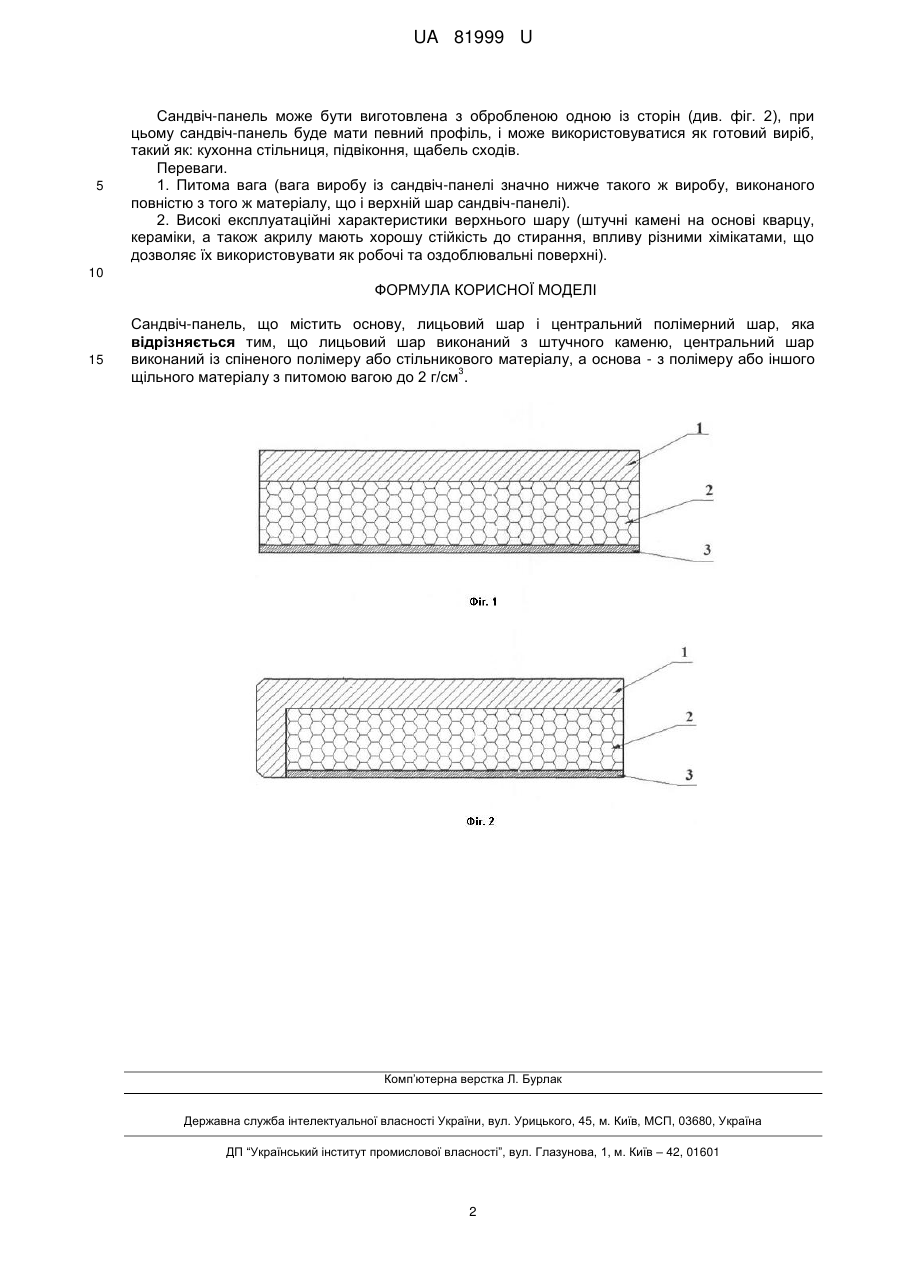

Реферат: Сандвіч-панель містить основу, лицьовий шар і центральний полімерний шар. Лицьовий шар виконаний з штучного каменю, центральний шар виконаний із спіненого полімеру або стільникового матеріалу, а основа - з полімеру або іншого щільного матеріалу з питомою вагою 3 до 2 г/см . UA 81999 U (54) САНДВІЧ-ПАНЕЛЬ UA 81999 U UA 81999 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельної та меблевої галузей і може бути використана в кухонних, вітальних, офісних та інших меблях як стільниця, підвіконня, обробна панель, як в інтер'єрах приміщень так і поза ними. Відома сандвіч-панель (див. патент Російської Федерації на корисну модель № 86906, опубл. 20.09.2009 р.), що містить два поверхневих шари, виконаних із склотканини, просоченої ізоціанатним передполімером на основі простого гідроксилвмісного ефіру, поліізоціанату та каталізатора уретаноутворення, і центральний полімерний шар з жорсткого заливочного поліуретану. Недоліком відомої сандвіч-панелі є її недостатня міцність, що виявляється при великих навантаженнях, а також невисока вологостійкість, обумовлена здатністю поліуретану взаємодіяти з водою. Крім цього відома сандвіч-панель вимагає синтезування ізоціанатного передполімеру безпосередньо перед його нанесенням на склотканину, здійснюваним вручну, що створює умови, небезпечні для здоров'я людини у зв'язку з крайньою отруйністю ізоціанатів. Найбільш близькою до корисної моделі, що заявляється, є композитна алюмопластикова панель (варіанти) (див. патент РФ на корисну модель № 47931, опубл. 10.09.2005 р.), що містить плоску багатошарову структуру, утворену двома алюмінієвими листами, один з яких виконаний із зовнішнім полімерним, а інший - із зовнішнім антикорозійним покриттями, між якими розташований композиційний полімерний шар, виконаний, наприклад, з поліетилену низького тиску, при цьому контактуючі з ним внутрішні поверхні алюмінієвих листів виконані з адгезійним покриттям, а всі шари з'єднані між собою термічним пресуванням. Міцність та антикорозійні властивості даної панелі призначені переважно для облицювання фасадів. Конструкція даної сандвіч-панелі вибрана як прототип корисної моделі, що заявляється. Прототип і сандвіч-панель, що заявляється, мають наступні спільні ознаки: - лицьовий шар (у прототипу алюмінієвий лист із зовнішнім полімерним покриттям); - основа (у прототипу алюмінієвий лист із зовнішнім антикорозійним покриттям); - центральний полімерний шар. Зазначена сандвіч-панель має наступні недоліки: - обмежена сфера використання - тільки для фасадного облицювання; - низька міцність поверхневого шару (неможливість використання як робочої поверхні); - відносно велика питома вага; - складність монтажу; - недостатня міцність сандвіч-панелі в цілому; - незручність при обробці лицьової поверхні. В основу корисної моделі поставлено задачу створити сандвіч-панель, в якій за рахунок виконання лицьового і центрального шарів, а також основи з інших, до того ж різних матеріалів, забезпечити зниження питомої ваги, підвищення міцності, спрощення монтажу та обробки, а також надання оригінального виду лицьовому шару виробу. Поставлена задача вирішена сандвіч-панеллю, що містить основу, лицьовий шар і центральний полімерний шар, згідно з корисною моделлю, лицьовий шар виконаний з штучного каменю, центральний шар виконаний із спіненого полімеру або стільникового матеріалу, а 3 основа - з полімеру або іншого щільного матеріалу з питомою вагою до 2 г/см . Новим у сандвіч-панелі, що заявляється, є те, що: а) лицьовий шар виконаний з штучного каменю на основі кварцу, або на основі полімерів, або кераміки, або натуральних каменів, наприклад, граніту; б) центральний шар виконаний із спіненого полімеру, наприклад, пінополістиролу, або пінопропілену, або стільникового матеріалу на основі паперу, або картону, або одного з полімерів; в) основа виконана з полімеру, наприклад полістиролу, або акрилу, або поліпропілену, або полівініхлориду, або панелей на основі деревини (ДСП, ДВП, ХДФ, ОСБ, картон і т.п.). Сандвіч-панель, що заявляється, схематично зображена на кресленні, де: фіг. 1 - вид сандвіч-панелі в розрізі; фіг. 2 - вид сандвіч-панелі в розрізі з обробленою одною стороною. Сандвіч-панель містить лицьовий шар 1, виконаний із штучного каменю, центральний шар 2, виконаний зі спіненого полімеру або іншого полегшеного матеріалу і основу 3, виконану з полімеру або іншого щільного матеріалу. Перераховані шари 1 і 2 та основа 3 з'єднуються між собою клеєм, наприклад, поліуритановим, або ціанокрилатним. або однокомпонентним, або двокомпонентним або контактним. Готова сандвіч-панель кріпиться до будівельної або меблевої, або іншої конструкції за допомогою клею, що забезпечує достатню адгезію з основою і матеріалом, на який монтується сандвіч-панель, наприклад, поліуретановим. 1 UA 81999 U 5 Сандвіч-панель може бути виготовлена з обробленою одною із сторін (див. фіг. 2), при цьому сандвіч-панель буде мати певний профіль, і може використовуватися як готовий виріб, такий як: кухонна стільниця, підвіконня, щабель сходів. Переваги. 1. Питома вага (вага виробу із сандвіч-панелі значно нижче такого ж виробу, виконаного повністю з того ж матеріалу, що і верхній шар сандвіч-панелі). 2. Високі експлуатаційні характеристики верхнього шару (штучні камені на основі кварцу, кераміки, а також акрилу мають хорошу стійкість до стирання, впливу різними хімікатами, що дозволяє їх використовувати як робочі та оздоблювальні поверхні). 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Сандвіч-панель, що містить основу, лицьовий шар і центральний полімерний шар, яка відрізняється тим, що лицьовий шар виконаний з штучного каменю, центральний шар виконаний із спіненого полімеру або стільникового матеріалу, а основа - з полімеру або іншого 3 щільного матеріалу з питомою вагою до 2 г/см . Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
