Люк опори зовнішнього освітлення

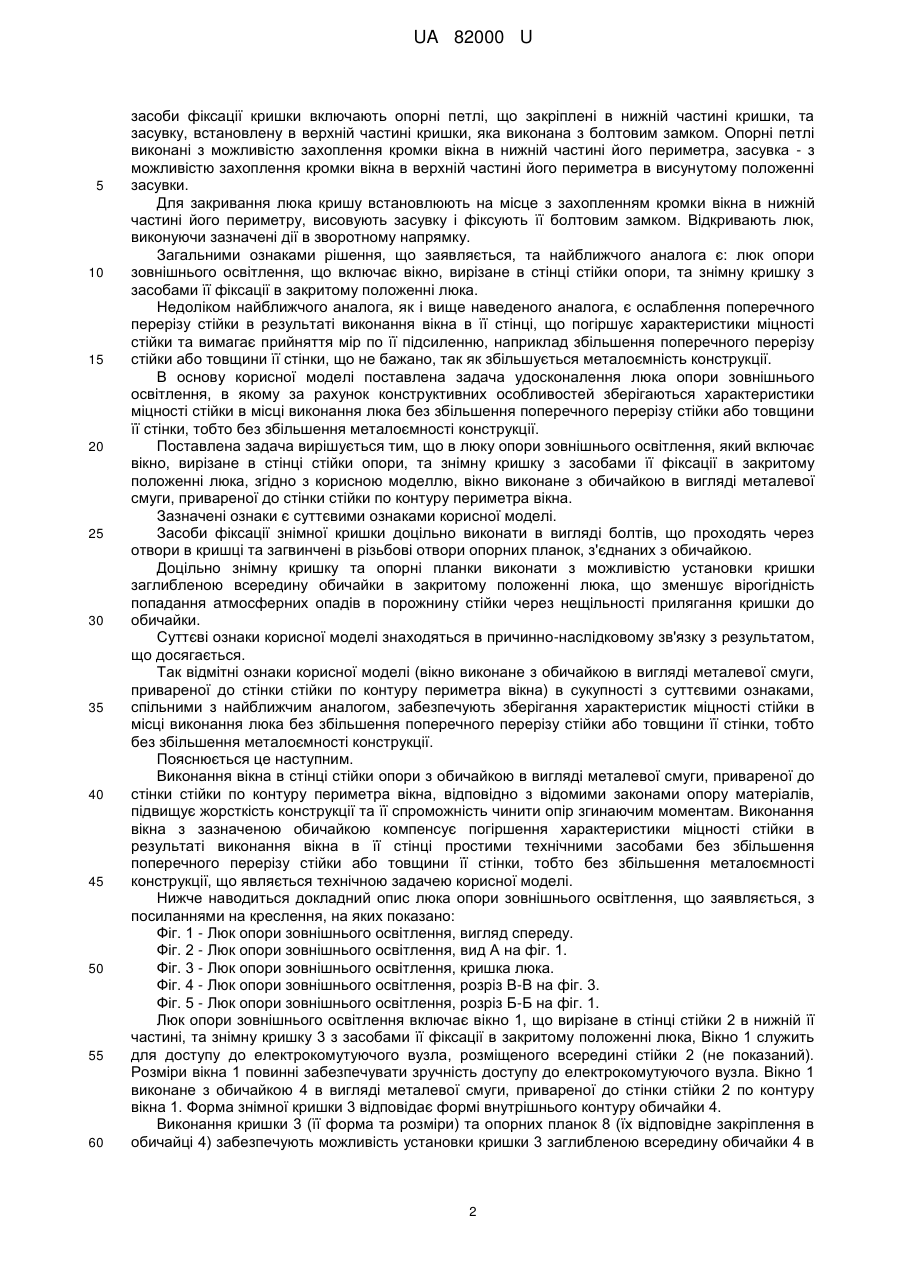

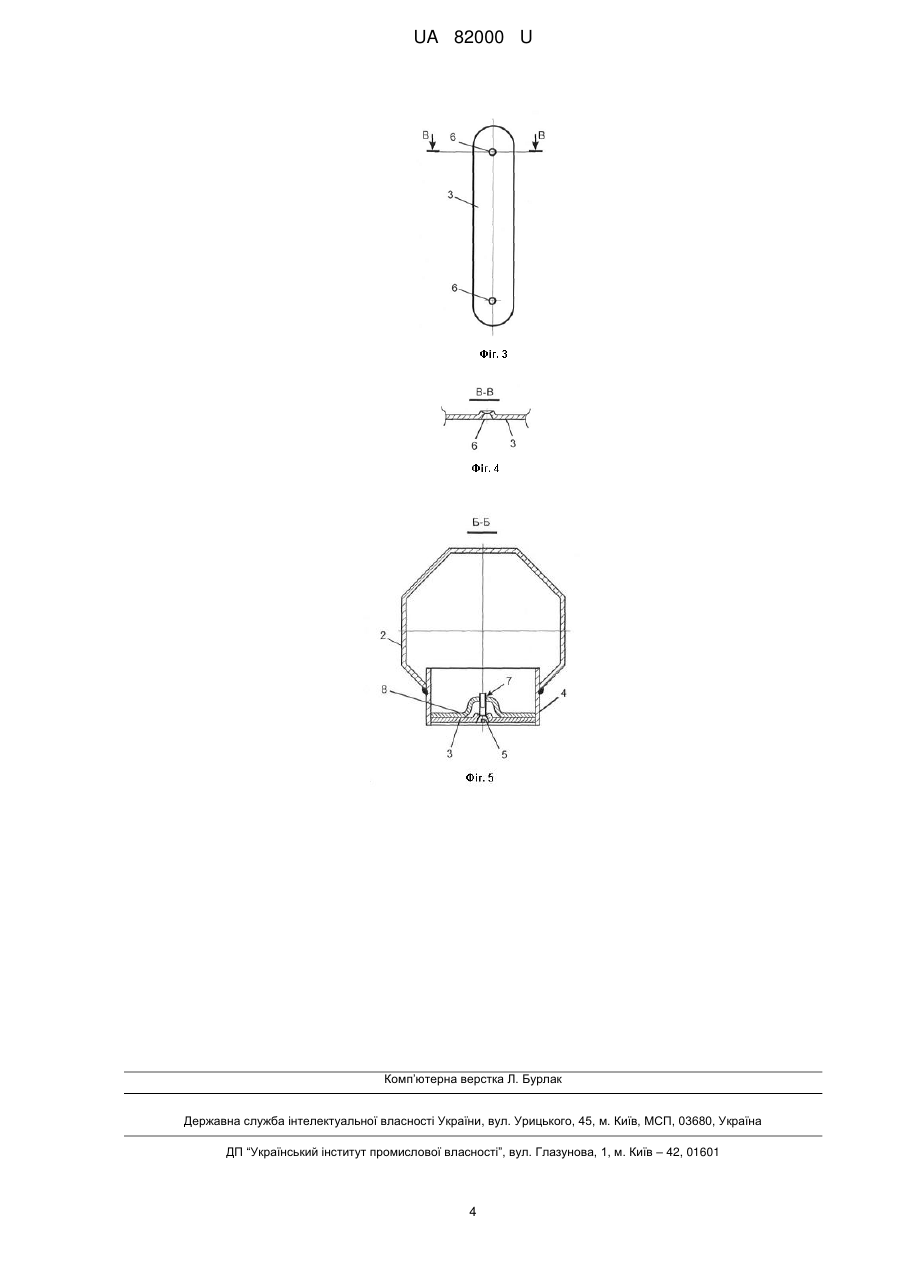

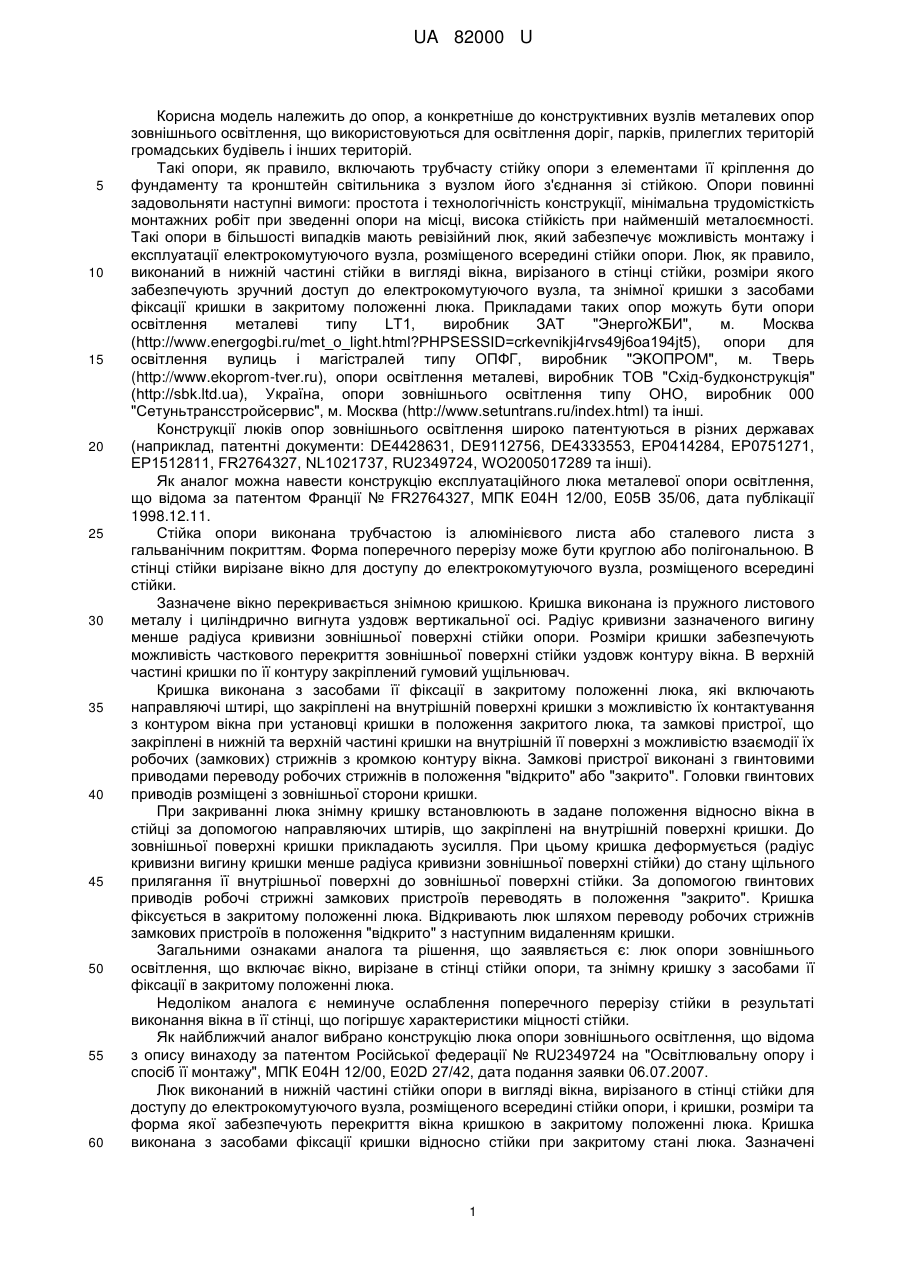

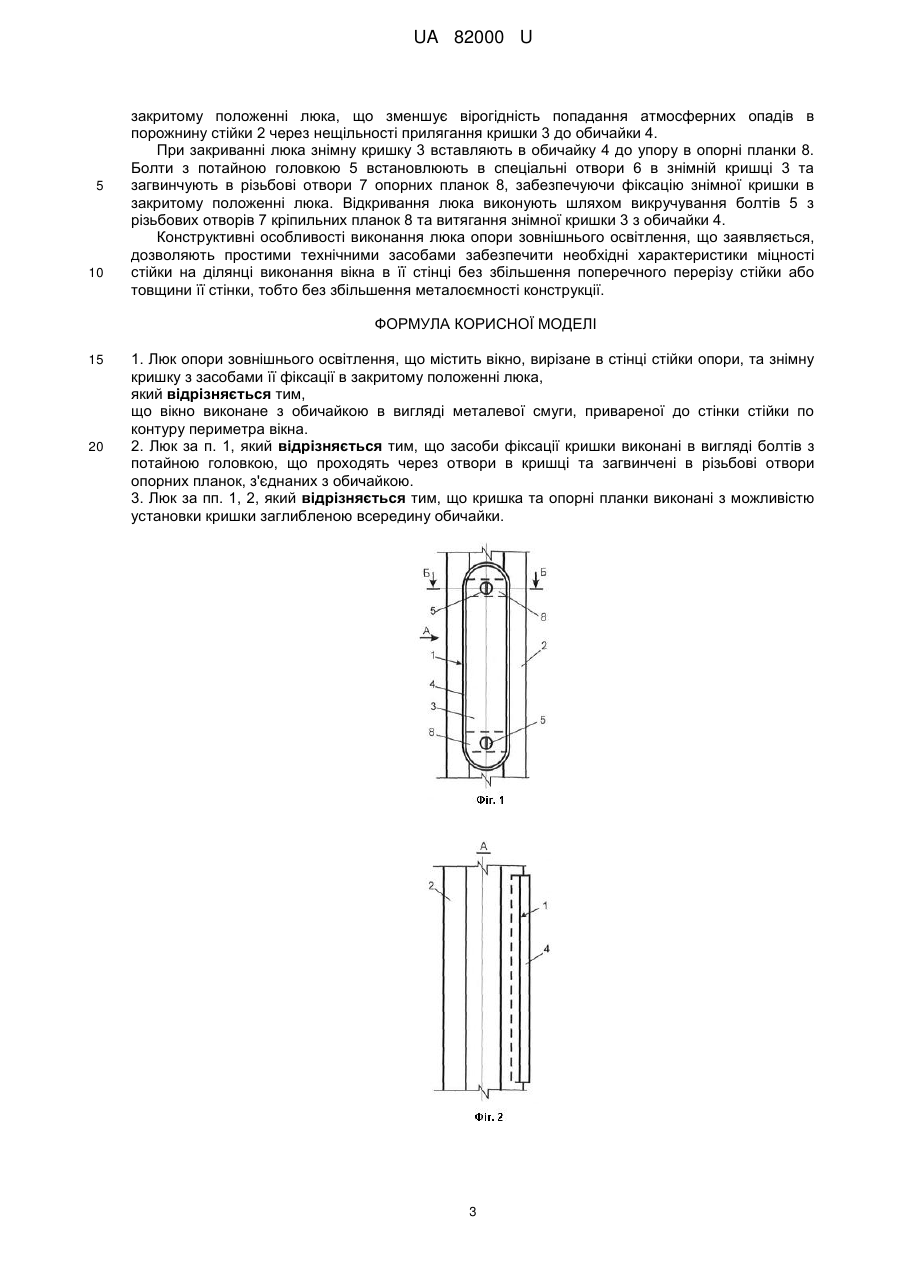

Реферат: Люк опори зовнішнього освітлення містить вікно, вирізане в стінці стійки опори, та знімну кришку з засобами її фіксації в закритому положенні люка. Вікно виконане з обичайкою в вигляді металевої смуги, привареної до стінки стійки по контуру периметра вікна. UA 82000 U (54) ЛЮК ОПОРИ ЗОВНІШНЬОГО ОСВІТЛЕННЯ UA 82000 U UA 82000 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до опор, а конкретніше до конструктивних вузлів металевих опор зовнішнього освітлення, що використовуються для освітлення доріг, парків, прилеглих територій громадських будівель і інших територій. Такі опори, як правило, включають трубчасту стійку опори з елементами її кріплення до фундаменту та кронштейн світильника з вузлом його з'єднання зі стійкою. Опори повинні задовольняти наступні вимоги: простота і технологічність конструкції, мінімальна трудомісткість монтажних робіт при зведенні опори на місці, висока стійкість при найменшій металоємності. Такі опори в більшості випадків мають ревізійний люк, який забезпечує можливість монтажу і експлуатації електрокомутуючого вузла, розміщеного всередині стійки опори. Люк, як правило, виконаний в нижній частині стійки в вигляді вікна, вирізаного в стінці стійки, розміри якого забезпечують зручний доступ до електрокомутуючого вузла, та знімної кришки з засобами фіксації кришки в закритому положенні люка. Прикладами таких опор можуть бути опори освітлення металеві типу LT1, виробник ЗАТ "ЭнергоЖБИ", м. Москва (http://www.energogbi.ru/met_o_light.html?PHPSESSID=crkevnikji4rvs49j6oa194jt5), опори для освітлення вулиць і магістралей типу ОПФГ, виробник "ЭКОПРОМ", м. Тверь (http://www.ekoprom-tver.ru), опори освітлення металеві, виробник ТОВ "Схід-будконструкція" (http://sbk.ltd.ua), Україна, опори зовнішнього освітлення типу ОНО, виробник 000 "Сетуньтрансстройсервис", м. Москва (http://www.setuntrans.ru/index.html) та інші. Конструкції люків опор зовнішнього освітлення широко патентуються в різних державах (наприклад, патентні документи: DE4428631, DE9112756, DE4333553, ЕР0414284, ЕР0751271, ЕР1512811, FR2764327, NL1021737, RU2349724, WO2005017289 та інші). Як аналог можна навести конструкцію експлуатаційного люка металевої опори освітлення, що відома за патентом Франції № FR2764327, МПК Е04Н 12/00, Е05В 35/06, дата публікації 1998.12.11. Стійка опори виконана трубчастою із алюмінієвого листа або сталевого листа з гальванічним покриттям. Форма поперечного перерізу може бути круглою або полігональною. В стінці стійки вирізане вікно для доступу до електрокомутуючого вузла, розміщеного всередині стійки. Зазначене вікно перекривається знімною кришкою. Кришка виконана із пружного листового металу і циліндрично вигнута уздовж вертикальної осі. Радіус кривизни зазначеного вигину менше радіуса кривизни зовнішньої поверхні стійки опори. Розміри кришки забезпечують можливість часткового перекриття зовнішньої поверхні стійки уздовж контуру вікна. В верхній частині кришки по її контуру закріплений гумовий ущільнювач. Кришка виконана з засобами її фіксації в закритому положенні люка, які включають направляючі штирі, що закріплені на внутрішній поверхні кришки з можливістю їх контактування з контуром вікна при установці кришки в положення закритого люка, та замкові пристрої, що закріплені в нижній та верхній частині кришки на внутрішній її поверхні з можливістю взаємодії їх робочих (замкових) стрижнів з кромкою контуру вікна. Замкові пристрої виконані з гвинтовими приводами переводу робочих стрижнів в положення "відкрито" або "закрито". Головки гвинтових приводів розміщені з зовнішньої сторони кришки. При закриванні люка знімну кришку встановлюють в задане положення відносно вікна в стійці за допомогою направляючих штирів, що закріплені на внутрішній поверхні кришки. До зовнішньої поверхні кришки прикладають зусилля. При цьому кришка деформується (радіус кривизни вигину кришки менше радіуса кривизни зовнішньої поверхні стійки) до стану щільного прилягання її внутрішньої поверхні до зовнішньої поверхні стійки. За допомогою гвинтових приводів робочі стрижні замкових пристроїв переводять в положення "закрито". Кришка фіксується в закритому положенні люка. Відкривають люк шляхом переводу робочих стрижнів замкових пристроїв в положення "відкрито" з наступним видаленням кришки. Загальними ознаками аналога та рішення, що заявляється є: люк опори зовнішнього освітлення, що включає вікно, вирізане в стінці стійки опори, та знімну кришку з засобами її фіксації в закритому положенні люка. Недоліком аналога є неминуче ослаблення поперечного перерізу стійки в результаті виконання вікна в її стінці, що погіршує характеристики міцності стійки. Як найближчий аналог вибрано конструкцію люка опори зовнішнього освітлення, що відома з опису винаходу за патентом Російської федерації № RU2349724 на "Освітлювальну опору і спосіб її монтажу", МПК Е04Н 12/00, E02D 27/42, дата подання заявки 06.07.2007. Люк виконаний в нижній частині стійки опори в вигляді вікна, вирізаного в стінці стійки для доступу до електрокомутуючого вузла, розміщеного всередині стійки опори, і кришки, розміри та форма якої забезпечують перекриття вікна кришкою в закритому положенні люка. Кришка виконана з засобами фіксації кришки відносно стійки при закритому стані люка. Зазначені 1 UA 82000 U 5 10 15 20 25 30 35 40 45 50 55 60 засоби фіксації кришки включають опорні петлі, що закріплені в нижній частині кришки, та засувку, встановлену в верхній частині кришки, яка виконана з болтовим замком. Опорні петлі виконані з можливістю захоплення кромки вікна в нижній частині його периметра, засувка - з можливістю захоплення кромки вікна в верхній частині його периметра в висунутому положенні засувки. Для закривання люка кришу встановлюють на місце з захопленням кромки вікна в нижній частині його периметру, висовують засувку і фіксують її болтовим замком. Відкривають люк, виконуючи зазначені дії в зворотному напрямку. Загальними ознаками рішення, що заявляється, та найближчого аналога є: люк опори зовнішнього освітлення, що включає вікно, вирізане в стінці стійки опори, та знімну кришку з засобами її фіксації в закритому положенні люка. Недоліком найближчого аналога, як і вище наведеного аналога, є ослаблення поперечного перерізу стійки в результаті виконання вікна в її стінці, що погіршує характеристики міцності стійки та вимагає прийняття мір по її підсиленню, наприклад збільшення поперечного перерізу стійки або товщини її стінки, що не бажано, так як збільшується металоємність конструкції. В основу корисної моделі поставлена задача удосконалення люка опори зовнішнього освітлення, в якому за рахунок конструктивних особливостей зберігаються характеристики міцності стійки в місці виконання люка без збільшення поперечного перерізу стійки або товщини її стінки, тобто без збільшення металоємності конструкції. Поставлена задача вирішується тим, що в люку опори зовнішнього освітлення, який включає вікно, вирізане в стінці стійки опори, та знімну кришку з засобами її фіксації в закритому положенні люка, згідно з корисною моделлю, вікно виконане з обичайкою в вигляді металевої смуги, привареної до стінки стійки по контуру периметра вікна. Зазначені ознаки є суттєвими ознаками корисної моделі. Засоби фіксації знімної кришки доцільно виконати в вигляді болтів, що проходять через отвори в кришці та загвинчені в різьбові отвори опорних планок, з'єднаних з обичайкою. Доцільно знімну кришку та опорні планки виконати з можливістю установки кришки заглибленою всередину обичайки в закритому положенні люка, що зменшує вірогідність попадання атмосферних опадів в порожнину стійки через нещільності прилягання кришки до обичайки. Суттєві ознаки корисної моделі знаходяться в причинно-наслідковому зв'язку з результатом, що досягається. Так відмітні ознаки корисної моделі (вікно виконане з обичайкою в вигляді металевої смуги, привареної до стінки стійки по контуру периметра вікна) в сукупності з суттєвими ознаками, спільними з найближчим аналогом, забезпечують зберігання характеристик міцності стійки в місці виконання люка без збільшення поперечного перерізу стійки або товщини її стінки, тобто без збільшення металоємності конструкції. Пояснюється це наступним. Виконання вікна в стінці стійки опори з обичайкою в вигляді металевої смуги, привареної до стінки стійки по контуру периметра вікна, відповідно з відомими законами опору матеріалів, підвищує жорсткість конструкції та її спроможність чинити опір згинаючим моментам. Виконання вікна з зазначеною обичайкою компенсує погіршення характеристики міцності стійки в результаті виконання вікна в її стінці простими технічними засобами без збільшення поперечного перерізу стійки або товщини її стінки, тобто без збільшення металоємності конструкції, що являється технічною задачею корисної моделі. Нижче наводиться докладний опис люка опори зовнішнього освітлення, що заявляється, з посиланнями на креслення, на яких показано: Фіг. 1 - Люк опори зовнішнього освітлення, вигляд спереду. Фіг. 2 - Люк опори зовнішнього освітлення, вид А на фіг. 1. Фіг. 3 - Люк опори зовнішнього освітлення, кришка люка. Фіг. 4 - Люк опори зовнішнього освітлення, розріз В-В на фіг. 3. Фіг. 5 - Люк опори зовнішнього освітлення, розріз Б-Б на фіг. 1. Люк опори зовнішнього освітлення включає вікно 1, що вирізане в стінці стійки 2 в нижній її частині, та знімну кришку 3 з засобами її фіксації в закритому положенні люка, Вікно 1 служить для доступу до електрокомутуючого вузла, розміщеного всередині стійки 2 (не показаний). Розміри вікна 1 повинні забезпечувати зручність доступу до електрокомутуючого вузла. Вікно 1 виконане з обичайкою 4 в вигляді металевої смуги, привареної до стінки стійки 2 по контуру вікна 1. Форма знімної кришки 3 відповідає формі внутрішнього контуру обичайки 4. Виконання кришки 3 (її форма та розміри) та опорних планок 8 (їх відповідне закріплення в обичайці 4) забезпечують можливість установки кришки 3 заглибленою всередину обичайки 4 в 2 UA 82000 U 5 10 закритому положенні люка, що зменшує вірогідність попадання атмосферних опадів в порожнину стійки 2 через нещільності прилягання кришки 3 до обичайки 4. При закриванні люка знімну кришку 3 вставляють в обичайку 4 до упору в опорні планки 8. Болти з потайною головкою 5 встановлюють в спеціальні отвори 6 в знімній кришці 3 та загвинчують в різьбові отвори 7 опорних планок 8, забезпечуючи фіксацію знімної кришки в закритому положенні люка. Відкривання люка виконують шляхом викручування болтів 5 з різьбових отворів 7 кріпильних планок 8 та витягання знімної кришки 3 з обичайки 4. Конструктивні особливості виконання люка опори зовнішнього освітлення, що заявляється, дозволяють простими технічними засобами забезпечити необхідні характеристики міцності стійки на ділянці виконання вікна в її стінці без збільшення поперечного перерізу стійки або товщини її стінки, тобто без збільшення металоємності конструкції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Люк опори зовнішнього освітлення, що містить вікно, вирізане в стінці стійки опори, та знімну кришку з засобами її фіксації в закритому положенні люка, який відрізняється тим, що вікно виконане з обичайкою в вигляді металевої смуги, привареної до стінки стійки по контуру периметра вікна. 2. Люк за п. 1, який відрізняється тим, що засоби фіксації кришки виконані в вигляді болтів з потайною головкою, що проходять через отвори в кришці та загвинчені в різьбові отвори опорних планок, з'єднаних з обичайкою. 3. Люк за пп. 1, 2, який відрізняється тим, що кришка та опорні планки виконані з можливістю установки кришки заглибленою всередину обичайки. 3 UA 82000 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
