Пристрій для розмотування рулонів картону або паперу

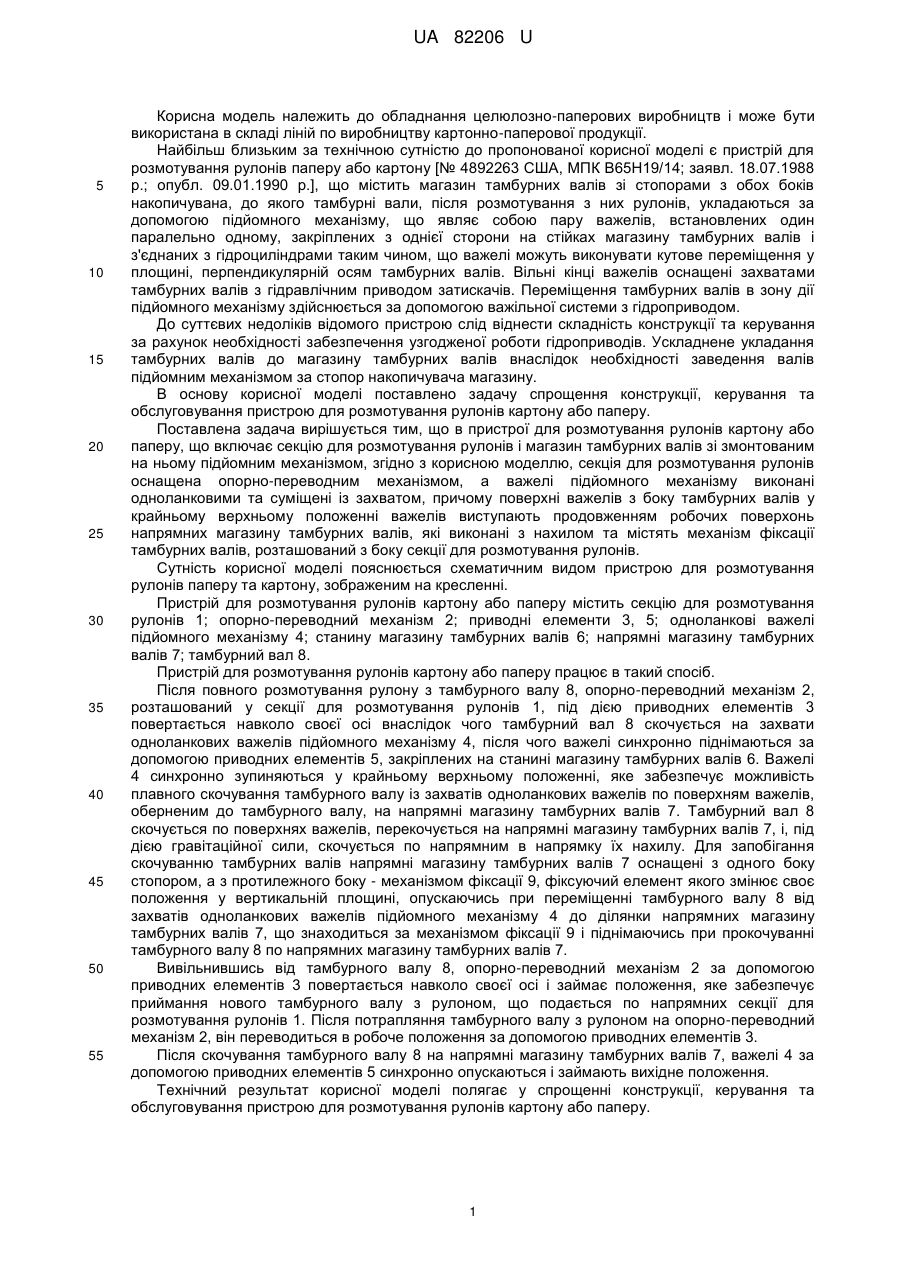

Реферат: Пристрій для розмотування рулонів картону або паперу включає секцію для розмотування рулонів і магазин тамбурних валів зі змонтованим на ньому підйомним механізмом. Секція для розмотування рулонів оснащена опорно-переводним механізмом, а важелі підйомного механізму виконані одноланковими та суміщені із захватом. При цьому поверхні важелів з боку тамбурних валів у крайньому верхньому положенні важелів виступають продовженням робочих поверхонь напрямних магазину тамбурних валів, які виконані з нахилом та містять механізм фіксації тамбурних валів, розташований з боку секції для розмотування рулонів. UA 82206 U (54) ПРИСТРІЙ ДЛЯ РОЗМОТУВАННЯ РУЛОНІВ КАРТОНУ АБО ПАПЕРУ UA 82206 U UA 82206 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання целюлозно-паперових виробництв і може бути використана в складі ліній по виробництву картонно-паперової продукції. Найбільш близьким за технічною сутністю до пропонованої корисної моделі є пристрій для розмотування рулонів паперу або картону [№ 4892263 США, МПК В65Н19/14; заявл. 18.07.1988 р.; опубл. 09.01.1990 р.], що містить магазин тамбурних валів зі стопорами з обох боків накопичувана, до якого тамбурні вали, після розмотування з них рулонів, укладаються за допомогою підйомного механізму, що являє собою пару важелів, встановлених один паралельно одному, закріплених з однієї сторони на стійках магазину тамбурних валів і з'єднаних з гідроциліндрами таким чином, що важелі можуть виконувати кутове переміщення у площині, перпендикулярній осям тамбурних валів. Вільні кінці важелів оснащені захватами тамбурних валів з гідравлічним приводом затискачів. Переміщення тамбурних валів в зону дії підйомного механізму здійснюється за допомогою важільної системи з гідроприводом. До суттєвих недоліків відомого пристрою слід віднести складність конструкції та керування за рахунок необхідності забезпечення узгодженої роботи гідроприводів. Ускладнене укладання тамбурних валів до магазину тамбурних валів внаслідок необхідності заведення валів підйомним механізмом за стопор накопичувача магазину. В основу корисної моделі поcтавлено задачу спрощення конструкції, керування та обслуговування пристрою для розмотування рулонів картону або паперу. Поставлена задача вирішується тим, що в пристрої для розмотування рулонів картону або паперу, що включає секцію для розмотування рулонів і магазин тамбурних валів зі змонтованим на ньому підйомним механізмом, згідно з корисною моделлю, секція для розмотування рулонів оснащена опорно-переводним механізмом, а важелі підйомного механізму виконані одноланковими та суміщені із захватом, причому поверхні важелів з боку тамбурних валів у крайньому верхньому положенні важелів виступають продовженням робочих поверхонь напрямних магазину тамбурних валів, які виконані з нахилом та містять механізм фіксації тамбурних валів, розташований з боку секції для розмотування рулонів. Сутність корисної моделі пояснюється схематичним видом пристрою для розмотування рулонів паперу та картону, зображеним на кресленні. Пристрій для розмотування рулонів картону або паперу містить секцію для розмотування рулонів 1; опорно-переводний механізм 2; приводні елементи 3, 5; одноланкові важелі підйомного механізму 4; станину магазину тамбурних валів 6; напрямні магазину тамбурних валів 7; тамбурний вал 8. Пристрій для розмотування рулонів картону або паперу працює в такий спосіб. Після повного розмотування рулону з тамбурного валу 8, опорно-переводний механізм 2, розташований у секції для розмотування рулонів 1, під дією приводних елементів 3 повертається навколо своєї осі внаслідок чого тамбурний вал 8 скочується на захвати одноланкових важелів підйомного механізму 4, після чого важелі синхронно піднімаються за допомогою приводних елементів 5, закріплених на станині магазину тамбурних валів 6. Важелі 4 синхронно зупиняються у крайньому верхньому положенні, яке забезпечує можливість плавного скочування тамбурного валу із захватів одноланкових важелів по поверхням важелів, оберненим до тамбурного валу, на напрямні магазину тамбурних валів 7. Тамбурний вал 8 скочується по поверхнях важелів, перекочується на напрямні магазину тамбурних валів 7, і, під дією гравітаційної сили, скочується по напрямним в напрямку їх нахилу. Для запобігання скочуванню тамбурних валів напрямні магазину тамбурних валів 7 оснащені з одного боку стопором, а з протилежного боку - механізмом фіксації 9, фіксуючий елемент якого змінює своє положення у вертикальній площині, опускаючись при переміщенні тамбурного валу 8 від захватів одноланкових важелів підйомного механізму 4 до ділянки напрямних магазину тамбурних валів 7, що знаходиться за механізмом фіксації 9 і піднімаючись при прокочуванні тамбурного валу 8 по напрямних магазину тамбурних валів 7. Вивільнившись від тамбурного валу 8, опорно-переводний механізм 2 за допомогою приводних елементів 3 повертається навколо своєї осі і займає положення, яке забезпечує приймання нового тамбурного валу з рулоном, що подається по напрямних секції для розмотування рулонів 1. Після потрапляння тамбурного валу з рулоном на опорно-переводний механізм 2, він переводиться в робоче положення за допомогою приводних елементів 3. Після скочування тамбурного валу 8 на напрямні магазину тамбурних валів 7, важелі 4 за допомогою приводних елементів 5 синхронно опускаються і займають вихідне положення. Технічний результат корисної моделі полягає у спрощенні конструкції, керування та обслуговування пристрою для розмотування рулонів картону або паперу. 1 UA 82206 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для розмотування рулонів картону або паперу, що включає секцію для розмотування рулонів і магазин тамбурних валів зі змонтованим на ньому підйомним механізмом, який відрізняється тим, що секція для розмотування рулонів оснащена опорно-переводним механізмом, а важелі підйомного механізму виконані одноланковими та суміщені із захватом, причому поверхні важелів з боку тамбурних валів у крайньому верхньому положенні важелів виступають продовженням робочих поверхонь напрямних магазину тамбурних валів, які виконані з нахилом та містять механізм фіксації тамбурних валів, розташований з боку секції для розмотування рулонів. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
