Клей – розплав для склеювання паперу, картону, гофрокартону

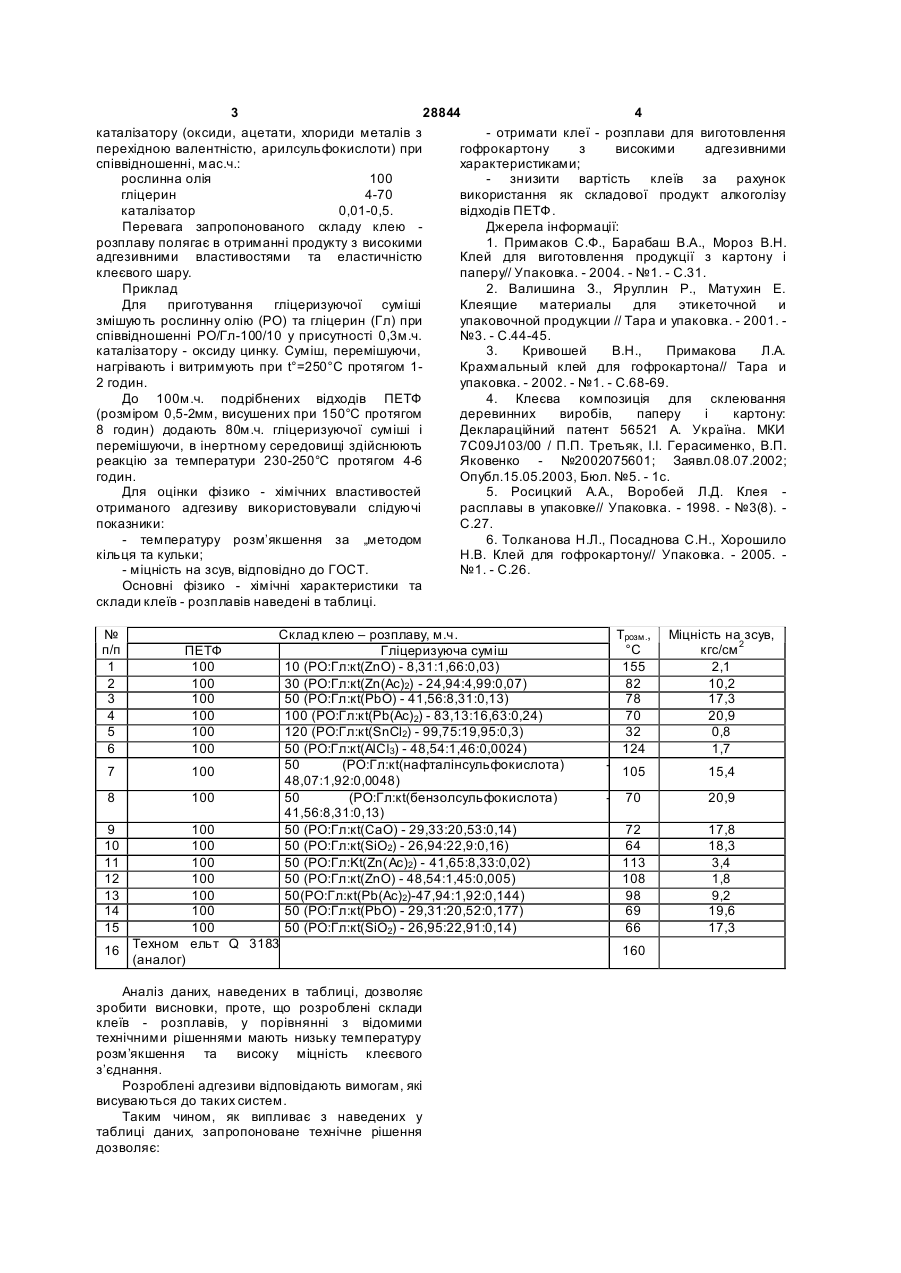

1. Клей-розплав для склеювання паперу, картону, гофрокартону, що виготовлений на основі термопластичного полімеру, який відрізняється тим, що як полімерна адгезивна основа використовується високомолекулярна сполука рециклат, отриманий при алкоголізі відходів поліетилентерефталату (ПЕТФ) під дією 3 28844 4 каталізатору (оксиди, ацетати, хлориди металів з - отримати клеї - розплави для виготовлення перехідною валентністю, арилсульфокислоти) при гофрокартону з високими адгезивними співвідношенні, мас.ч.: характеристиками; рослинна олія 100 - знизити вартість клеїв за рахунок гліцерин 4-70 використання як складової продукт алкоголізу каталізатор 0,01-0,5. відходів ПЕТФ. Перевага запропонованого складу клею Джерела інформації: розплаву полягає в отриманні продукту з високими 1. Примаков С.Ф., Барабаш В.А., Мороз В.Н. адгезивними властивостями та еластичністю Клей для виготовлення продукції з картону і клеєвого шару. паперу// Упаковка. - 2004. - №1. - С.31. Приклад 2. Валишина З., Яруллин Р., Матухин Е. Для приготування гліцеризуючої суміші Клеящие материалы для этикеточной и змішують рослинну олію (РО) та гліцерин (Гл) при упаковочной продукции // Тара и упаковка. - 2001. співвідношенні РО/Гл-100/10 у присутності 0,3м.ч. №3. - С.44-45. каталізатору - оксиду цинку. Суміш, перемішуючи, 3. Кривошей В.Н., Примакова Л.А. нагрівають і витримують при t°=250°C протягом 1Крахмальный клей для гофрокартона// Тара и 2 годин. упаковка. - 2002. - №1. - С.68-69. До 100м.ч. подрібнених відходів ПЕТФ 4. Клеєва композиція для склеювання (розміром 0,5-2мм, висушених при 150°С протягом деревинних виробів, паперу і картону: 8 годин) додають 80м.ч. гліцеризуючої суміші і Деклараційний патент 56521 А. Україна. МКИ перемішуючи, в інертному середовищі здійснюють 7C09J103/00 / П.П. Третьяк, І.І. Герасименко, В.П. реакцію за температури 230-250°С протягом 4-6 Яковенко - №2002075601; Заявл.08.07.2002; годин. Опубл.15.05.2003, Бюл. №5. - 1с. Для оцінки фізико - хімічних властивостей 5. Росицкий А.А., Воробей Л.Д. Клея отриманого адгезиву використовували слідуючі расплавы в упаковке// Упаковка. - 1998. - №3(8). показники: С.27. - температуру розм’якшення за „методом 6. Толканова Н.Л., Посаднова С.Н., Хорошило кільця та кульки; Н.В. Клей для гофрокартону// Упаковка. - 2005. - міцність на зсув, відповідно до ГОСТ. №1. - С.26. Основні фізико - хімічні характеристики та склади клеїв - розплавів наведені в таблиці. № п/п 1 2 3 4 5 6 Склад клею – розплаву, м.ч. Гліцеризуюча суміш 10 (PO:Гл:кt(ZnO) - 8,31:1,66:0,03) 30 (PO:Гл:кt(Zn(Ac)2) - 24,94:4,99:0,07) 50 (PO:Гл:кt(PbO) - 41,56:8,31:0,13) 100 (РО:Гл:кt(Рb(Ас)2) - 83,13:16,63:0,24) 120 (PO:Гл:кt(SnCl2) - 99,75:19,95:0,3) 50 (РО:Гл:кt(АlСl3) - 48,54:1,46:0,0024) 50 (РО:Гл:кt(нафталінсульфокислота) 7 100 48,07:1,92:0,0048) 8 100 50 (РО:Гл:кt(бензолсульфокислота) 41,56:8,31:0,13) 9 100 50 (РО:Гл:кt(СаО) - 29,33:20,53:0,14) 10 100 50 (PO:Гл:кt(SiO2) - 26,94:22,9:0,16) 11 100 50 (PO:Гл:Kt(Zn(Ac)2) - 41,65:8,33:0,02) 12 100 50 (PO:Гл:кt(ZnO) - 48,54:1,45:0,005) 13 100 50(PO:Гл:кt(Pb(Ac)2)-47,94:1,92:0,144) 14 100 50 (РО:Гл:кt(РbO) - 29,31:20,52:0,177) 15 100 50 (PO:Гл:кt(SiO2) - 26,95:22,91:0,14) Техном eльт Q 3183 16 (аналог) Tрозм., °С 155 82 78 70 32 124 ПЕТФ 100 100 100 100 100 100 Аналіз даних, наведених в таблиці, дозволяє зробити висновки, проте, що розроблені склади клеїв - розплавів, у порівнянні з відомими технічними рішеннями мають низьку температуру розм’якшення та високу міцність клеєвого з’єднання. Розроблені адгезиви відповідають вимогам, які висуваються до таких систем. Таким чином, як випливає з наведених у таблиці даних, запропоноване технічне рішення дозволяє: Міцність на зсув, кгс/см 2 2,1 10,2 17,3 20,9 0,8 1,7 - 105 15,4 70 20,9 72 64 113 108 98 69 66 17,8 18,3 3,4 1,8 9,2 19,6 17,3 160
