Вузол вентилятора і конвектора

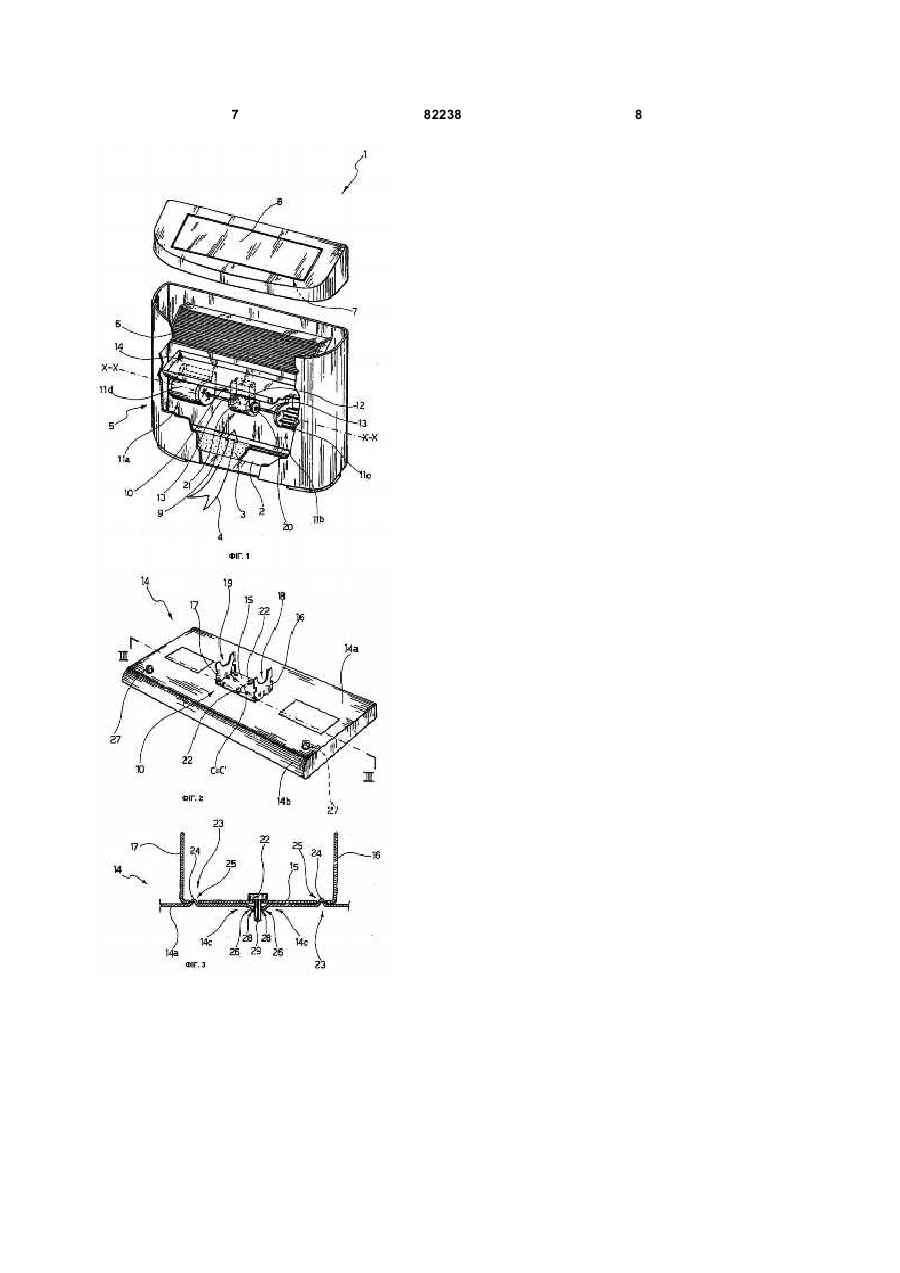

1. Вузол вентилятора і конвектора (1), в якому конвектор (1) має отвір для всмоктуваного повітря (2), оснащений фільтром (3), теплообмінник (6), придатний для кондиціонування всмоктаного повітря, й отвір (7) для випуску всмоктаного повітря, де отвір (7) оснащений принаймні одним елементом орієнтованого відбивача (8), а також принаймні один мотор (9) і принаймні один вентилятор (11a, 11b), що обертається мотором (9), причому конструкція містить принаймні одну підтримуючу пластину (14), до якої прикріплена рама (10), що має підставку (18, 19) для підтримки C2 2 (19) 1 3 Навіть якщо помилка зборки така; як, наприклад, зазор або допуск, має маленьке значення в порівнянні з передбаченим на етапі проектування, піки подразнюючих механічних шумів створені і це значно зменшує комфорт, що забезпечується вентилятором. Тому контроль шумових джерел вентилятора і конвектора для використання в домашньому та комунальному оточеннях став особливо критичний. Тому для агрегату кондиціонування повітря бажано бути настільки безшумним, наскільки можливо, для того, щоб не непокоїти користувачів/споживачів, які знаходиться поблизу вентилятора і конвектора. Беручи до уваги описаний існуючий рівень техніки, об'єкт даного винаходу-забезпечити вентиляторі конвектор, який не має проблем існуючого рівня техніки. Тому об'єкт даного винаходу - забезпечити вентилятор конвектора, що має низький робочий шум. Згідно з даним винаходом, об'єкт виконано за допомогою конструкції для вентилятора конвектора відповідно до відмітної частини пункту 1 формули винаходу. Тому досягається більш тихіша робота вентилятора конвектора в порівнянні з таким існуючим рівнем техніки, таким чином, що новий вентилятор конвектора забезпечує дуже високий рівень акустичного комфорту завдяки відсутності шумових піків. Завдяки інноваційній конструкції установки, електромеханічні пристрої, з яких складається вентилятор конвектора, можуть бути зібраними з найсуворішою відповідністю до розроблених допусків. Подальша перевага у тому, що вентилятор і конвектор легше оглядати, що полегшує його очищення. Характеристики і переваги даного винаходу будуть яснішими з подальшого детального опису практичного втілення, який показаний за допомогою не обмежуючого прикладу на доданих малюнках, на, яких: Фігура 1 - перспективний вид вентилятора і конвектора відповідно до даного винаходу, Фігура 2 - перспективний вид деталі з Фігури 1, і Фігура 3 - розріз, взятий по лінії ІII—111 з фігури 2. З посиланням на Фігуру 1, вентилятор і конвектор, показаний взагалі 1, містить отвір всмоктування 2 оснащується повітряним фільтром 3; повітряний потік 4 передається, за допомогою насосного вузлу 5, з навколишнього середовища, що оточує вентилятор/конвектор 1, через отвір 2 у напрямку до теплообмінника 6. Теплообмінник 6 містить контур (не показано в малюнку), через який протікають гарячі та холодні потоки рідини, відповідно до клімату, який створюється в навколишньому середовищі. Рідина є переважно, але не обов'язково, вода. Таким чином повітряний потік 4, що притягується з навколишнього середовища 82238 4 вентилятором і конвектором 1, нагрівається та/або охолоджується і супроводжується у напрямку до вихідного отвору 7 за допомогою як мінімум одного орієнтованого відбивача 8. Елемент орієнтованого відбивача 8, орієнтований і спрямований до множини кутових положень між закритим положенням і повністю відкритим положенням за допомогою електромотора (не показано в малюнках). У специфічному втіленні, повітряний фільтр 6 електростатично попередньо заряджений, тому надає можливість повітрю 4 фільтруватися, щоб майже звільнити його від пилу, спор і бактерій. Насосний вузол 5 містить електромотор 9, який розміщений і розташований на рамі 10; електромотор 9 використовується для руху пари вентиляторів 11а і 11b. Згідно з переважним варіантом втілення, вентилятори 11а і 11 b забезпечені, наприклад, відцентровими роторами 11с з прямими лезами і зроблені, наприклад, з пластичного матеріалу, як наприклад ABS, що характеризується хорошим опором до високих температур і до механічних навантажень. Ротори 11с вентилятора 11а і 11 b розміщені у відповідних корпусах 11d, які зроблені, наприклад, з пластичного матеріалу. Як в звичайному електромоторі, електромотор 9 містить силову конструкцію 12 для підтримки статора (не показано на малюнку) і приводного валу 13, до якого з'єднаний ротор (не показано на малюнку). Для того, щоб управляти парою вентиляторів 11а і 11Ь, приводний вал 13 виступає з обох сторін електромотора 9 уздовж подовжньої осі обертання (Х-Х). Електромотор 9 може бути розміщений і розташований на рамі 10, функція якої підтримувати електромотор 9 під час роботи. Зокрема, у вентилятор конвектора 1, рама мотора 10 з'єднана, як детально описано нижче, з жолобом 14 для збору конденсату. Згідно з переважним варіантом втілення, конденсаційний збірний жолоб 14 вентилятора конвектора зроблений з оцинкованого листового металу, наприклад, товщиною 1мм. Це запобігає зростанню бактерій, мікробів і цвілі у конденсаційному збірному жолобі на протязі довгого часу. Конденсат, який збирається в жолобі 14, повинен прямовуватися до дренажної системи будівлі через зливну систему (не показано в малюнках), яка доступна після переміщення штепселя 27. Штепсель 27 і зливна система зв'язані, тому може однаково добре розташовуватись на правій або лівій стороні жолобу 14. Із специфічним посиланням на Фігуру 2, видно, що жолоб 14, який має прямокутну форму, оснащений основою 14а зі скошеними краями 14b. Слід зазначити, що жолоб 14, може також приймати інші форми такі як, наприклад, квадратна форма, і інші просторові положення, замість горизонтального положення, наприклад, вертикальне положення, узгоджений із зовнішньою 5 формою і розташуванням вентилятора конвектора 1. Згідно з переважним варіантом втілення, із специфічним посиланням на Фігури 2 і 3, рама 10 зроблена як конструкція U-подібної форми зігнутого листового металу, що має, наприклад, товщину 2,5 мм і оснащена основою 15 і парою бокових стінок 16 і 17. Бокові стінки 16 і 17 мають відповідні прорізи 18 і 19, які є придатними для розміщення відповідних частин 20 і 21 мотора 9, такі що, можуть слугувати як підставка для електромотора 9. Згідно з переважним варіантом втілення, частини 20 і 21 електромотора 9 відповідають за амортизацію електромотора 9, які розташовані на обох сторонах барабану валу 13 мотора 9. Рама 10 і вентилятори 11а і 11 b сполучені із зовнішньою поверхнею основи 14а жолобу 14, таким чином, сполучені до поверхні, яка не діє як область зборів конденсату. Таким чином жолоб 14 добре діє як для збору води, так і як конструкція для підтримки або утримування множини електромеханічних пристроїв які, у описаному варіанті втілення, є електромотором 9 і вентиляторами 11а і 11b. Зокрема, рама 10 сполучена з основою 14а жолобу 14 за допомогою з'єднуючих засобів 22, таких як наприклад, гвинти. Слід зазначити, що згідно з переважним варіантом втілення, ці гвинти - є гвинти з трьохчастинним профілем, що самонарізуються. Ці гвинти, що само нарізуються, 22 вигідно укручують в отвори з гладкими стінками, тобто отвори, в яких попередньо не було нарізано різьблення, таким чином гвинти формують своє власне зустрічне різьблення пластичною деформацією під час укручування. Тому безперервність шарів матеріалу в поблизу різьблення таким чином формує приведене з'єднання, що створене придатним для забезпечення стійкого захвату і оптимального опору до демонтажу. Таким чином цей спосіб гарантує, що немає ніякого фільтрування води від жолобу 14 до внутрішньої частини вентилятора/конвектора 1. Фактично, частина 14с основи 14а жолобу 14 вигнута у формі чаші, кінцева частина, якої слугує у якості кільця 26. Як тільки гвинти 22 стискаються, тобто спричиняє напруження, яке гвинт 22 проявляє на вигнутій частині жолобу 14, зусилля в межах пружного кільця таке, що вигнута частина втягується, примушуючи кільце 26 з'єднуватись стержнем 29 гвинта 22. Тому верхівка 28 кільця 26 знаходиться на вищому рівні, ніж основа 14а жолобу 14, таким чином перешкоджаючи конденсату переливатися через місце посадки гвинта 22. Подальша перевага використання цього виду гвинта - зменшення етапів для обробки металевої матриці, в якій зчіплюється гвинт, що самонарізуються. Зокрема, можна уникнути свердління і нарізання внутрішнього різьблення отвору з послідовним збереженням в виробничі часи і витрати. 82238 6 Крім того, це вирішення має перевагу тим, що не використовує розрізну гайку для скріплення гвинта 22 і кільця 26. Рама 10 і жолоб 14 мають додаткові засоби розташування 23, які можуть проводити посадку форми для зумовленого розташування рами 10 відносно жолобу 14. У цьому втіленні, додаткові засоби розташування 23 приймають форму множини або опуклостей, або виступів 24 на основі 14а жолобу 14, щоб розміщуватися в прорізах або виїмках 25, сформованих на основі 15 рами 10. Іншими словами, як показано на Фігурі 2, жолоб 14 має множину опуклостей 24, придатну для того, щоб пристосовуватися у відповідних отворах 24 рами 10. Наявність цих опуклостей 24 і відповідних отворів 25 надають можливість досягати точного розташування рами 10 відносно жолобу 14; тобто посадка форми проводиться між жолобом 14 і рамою 10. Так як підставка для мотора 10 - це місце, де яке призначається для одержання електромотора 9, де мотор призначається забезпечити запуск вентиляторів 11а і 11 b за допомогою приводного валу 13, дане втілення вигідно усуває помилки, які можуть виникнути на етапі зборки. Посилаючись на специфічне втілення з Фігури 2, розташування рами 10 відносно жолобу 14 дають можливість зборки, в якій співпадають геометричний центр С рами 10 і геометричний центр С жолобу 14. Це вигідно гарантує, що не має жодної відсутності симетрії під час зборки рами 10 відносно вентиляторів 11а і 11b. Це рішення надзвичайно суттєве, тому що механічний шум усунений або, як мінімум, зменшений. Це можливо, тільки якщо рама 10 поміщена таким чином, щоб відповідати технічним вимогам проекту так строго, як тільки можливо. Природно, що для того, щоб задовольнити обслуговування та специфічні вимоги, кваліфікований в даній галузі спеціаліст, зможе застосуватися до вищеописаних установок багатьох модифікацій і варіантів, всі з яких, проте, містяться в межах області дії захисту винаходу, яка визначена доданою формулою винаходу. 7 82238 8
