Пристрій для оптичної гігієнічної оцінки стану тканини, волокон та шовного матеріалу

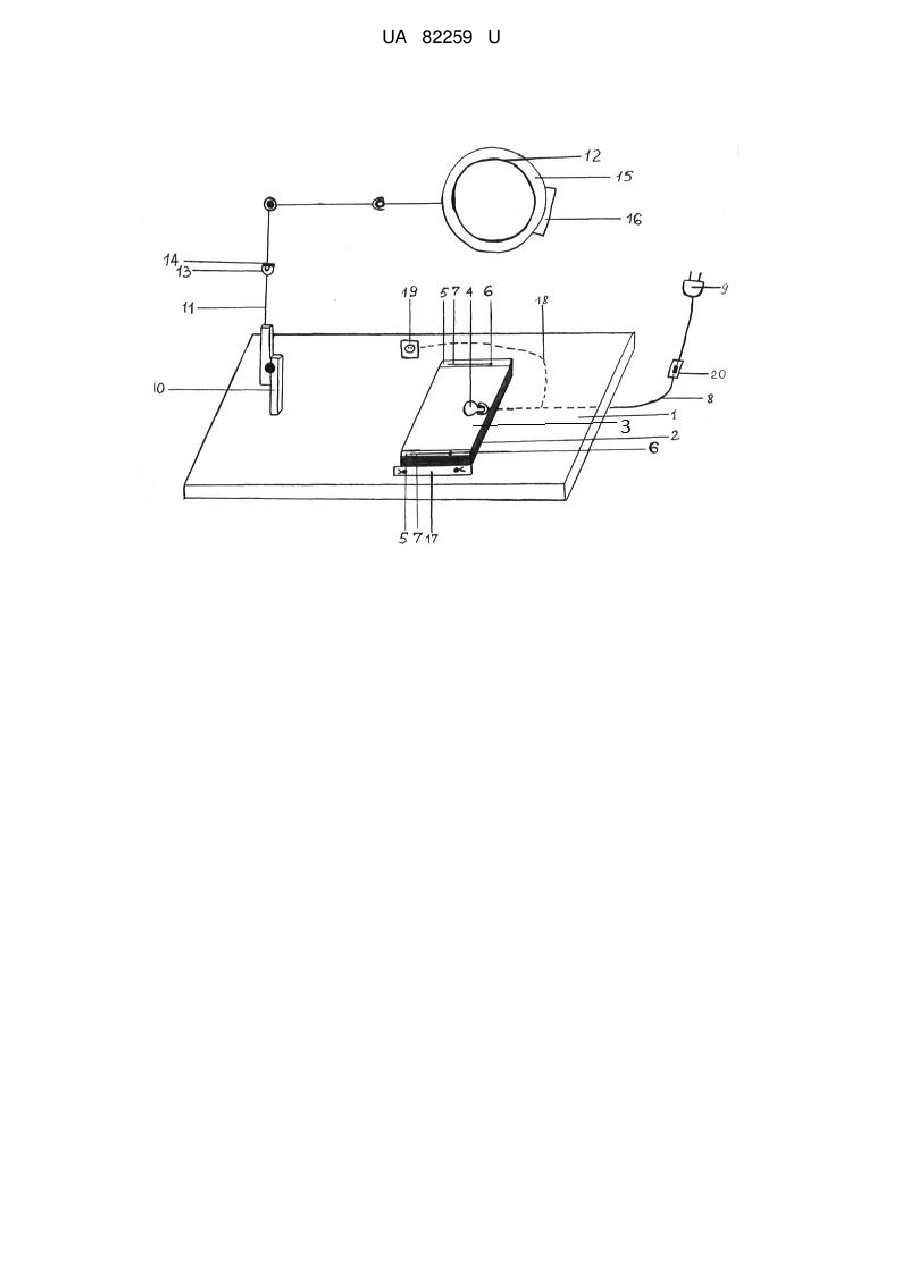

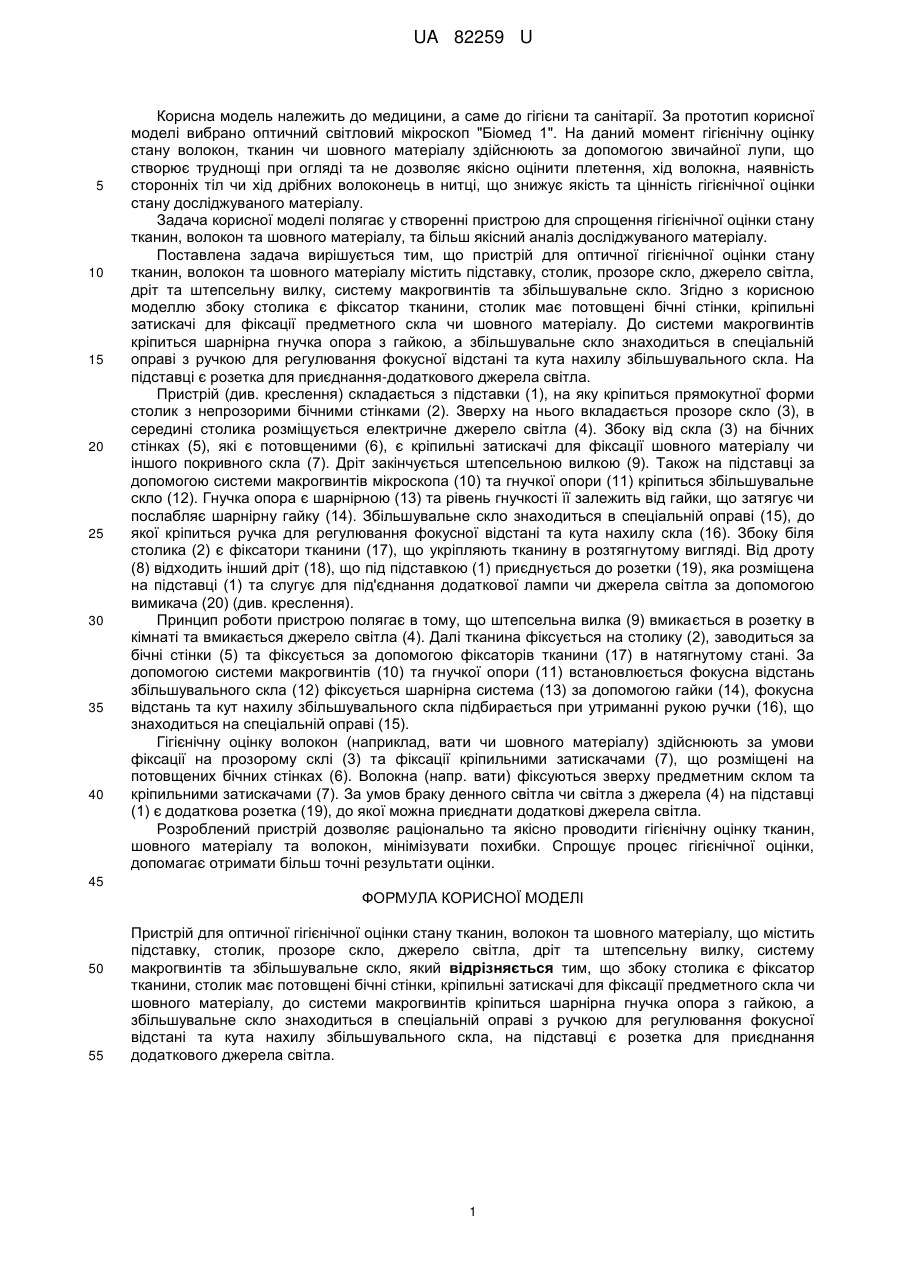

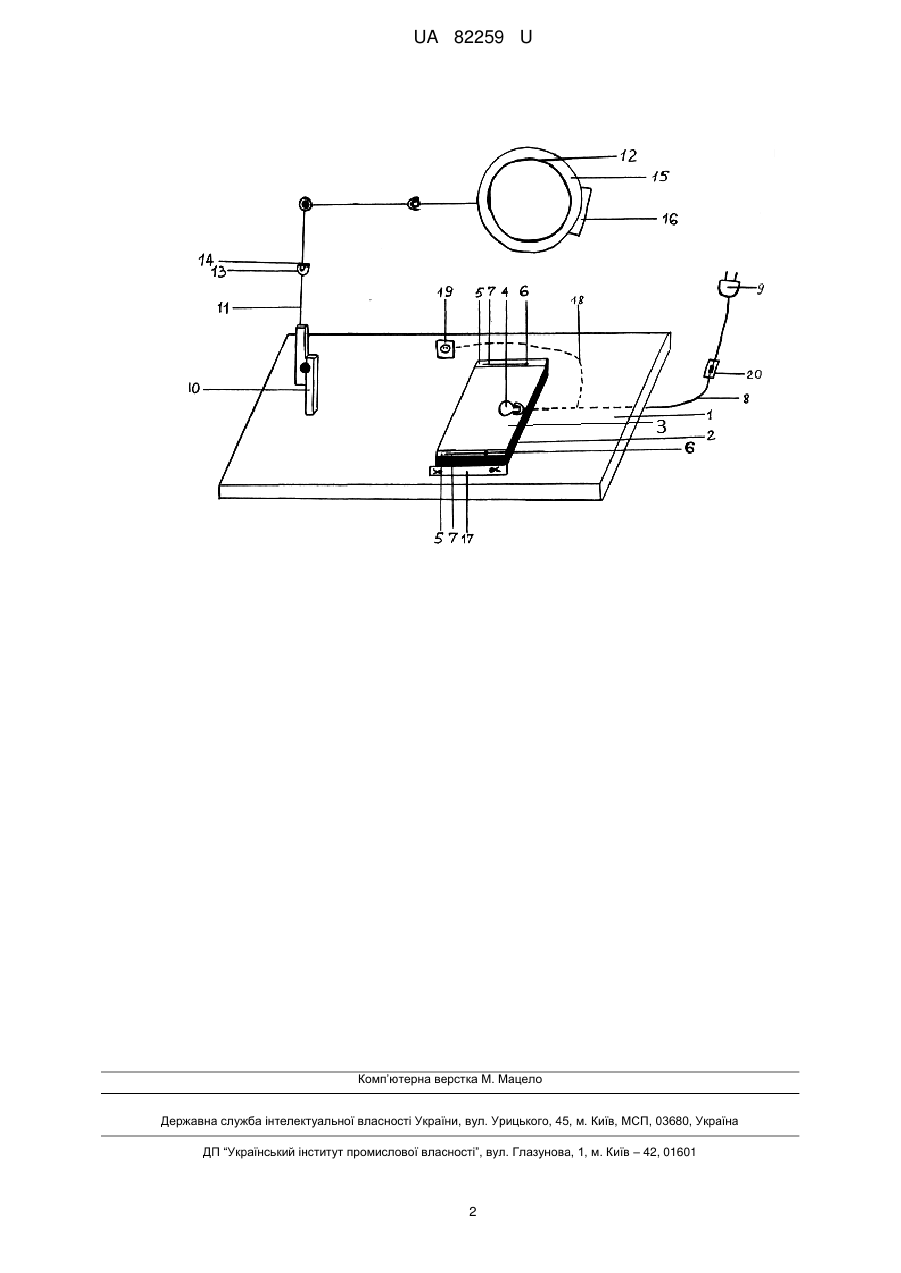

Реферат: Пристрій для оптичної гігієнічної оцінки стану тканин, волокон та шовного матеріалу містить підставку, столик, прозоре скло, джерело світла, дріт та штепсельну вилку, систему макрогвинтів та збільшувальне скло. Збоку столика є фіксатор тканини, столик має потовщені бічні стінки, кріпильні затискачі для фіксації предметного скла чи шовного матеріалу. До системи макрогвинтів кріпиться шарнірна гнучка опора з гайкою, а збільшувальне скло знаходиться в спеціальній оправі з ручкою для регулювання фокусної відстані та кута нахилу збільшувального скла. На підставці є розетка для приєднання-додаткового джерела світла. UA 82259 U (12) UA 82259 U UA 82259 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини, а саме до гігієни та санітарії. За прототип корисної моделі вибрано оптичний світловий мікроскоп "Біомед 1". На даний момент гігієнічну оцінку стану волокон, тканин чи шовного матеріалу здійснюють за допомогою звичайної лупи, що створює труднощі при огляді та не дозволяє якісно оцінити плетення, хід волокна, наявність сторонніх тіл чи хід дрібних волоконець в нитці, що знижує якість та цінність гігієнічної оцінки стану досліджуваного матеріалу. Задача корисної моделі полягає у створенні пристрою для спрощення гігієнічної оцінки стану тканин, волокон та шовного матеріалу, та більш якісний аналіз досліджуваного матеріалу. Поставлена задача вирішується тим, що пристрій для оптичної гігієнічної оцінки стану тканин, волокон та шовного матеріалу містить підставку, столик, прозоре скло, джерело світла, дріт та штепсельну вилку, систему макрогвинтів та збільшувальне скло. Згідно з корисною моделлю збоку столика є фіксатор тканини, столик має потовщені бічні стінки, кріпильні затискачі для фіксації предметного скла чи шовного матеріалу. До системи макрогвинтів кріпиться шарнірна гнучка опора з гайкою, а збільшувальне скло знаходиться в спеціальній оправі з ручкою для регулювання фокусної відстані та кута нахилу збільшувального скла. На підставці є розетка для приєднання-додаткового джерела світла. Пристрій (див. креслення) складається з підставки (1), на яку кріпиться прямокутної форми столик з непрозорими бічними стінками (2). Зверху на нього вкладається прозоре скло (3), в середині столика розміщується електричне джерело світла (4). Збоку від скла (3) на бічних стінках (5), які є потовщеними (6), є кріпильні затискачі для фіксації шовного матеріалу чи іншого покривного скла (7). Дріт закінчується штепсельною вилкою (9). Також на підставці за допомогою системи макрогвинтів мікроскопа (10) та гнучкої опори (11) кріпиться збільшувальне скло (12). Гнучка опора є шарнірною (13) та рівень гнучкості її залежить від гайки, що затягує чи послабляє шарнірну гайку (14). Збільшувальне скло знаходиться в спеціальній оправі (15), до якої кріпиться ручка для регулювання фокусної відстані та кута нахилу скла (16). Збоку біля столика (2) є фіксатори тканини (17), що укріпляють тканину в розтягнутому вигляді. Від дроту (8) відходить інший дріт (18), що під підставкою (1) приєднується до розетки (19), яка розміщена на підставці (1) та слугує для під'єднання додаткової лампи чи джерела світла за допомогою вимикача (20) (див. креслення). Принцип роботи пристрою полягає в тому, що штепсельна вилка (9) вмикається в розетку в кімнаті та вмикається джерело світла (4). Далі тканина фіксується на столику (2), заводиться за бічні стінки (5) та фіксується за допомогою фіксаторів тканини (17) в натягнутому стані. За допомогою системи макрогвинтів (10) та гнучкої опори (11) встановлюється фокусна відстань збільшувального скла (12) фіксується шарнірна система (13) за допомогою гайки (14), фокусна відстань та кут нахилу збільшувального скла підбирається при утриманні рукою ручки (16), що знаходиться на спеціальній оправі (15). Гігієнічну оцінку волокон (наприклад, вати чи шовного матеріалу) здійснюють за умови фіксації на прозорому склі (3) та фіксації кріпильними затискачами (7), що розміщені на потовщених бічних стінках (6). Волокна (напр. вати) фіксуються зверху предметним склом та кріпильними затискачами (7). За умов браку денного світла чи світла з джерела (4) на підставці (1) є додаткова розетка (19), до якої можна приєднати додаткові джерела світла. Розроблений пристрій дозволяє раціонально та якісно проводити гігієнічну оцінку тканин, шовного матеріалу та волокон, мінімізувати похибки. Спрощує процес гігієнічної оцінки, допомагає отримати більш точні результати оцінки. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пристрій для оптичної гігієнічної оцінки стану тканин, волокон та шовного матеріалу, що містить підставку, столик, прозоре скло, джерело світла, дріт та штепсельну вилку, систему макрогвинтів та збільшувальне скло, який відрізняється тим, що збоку столика є фіксатор тканини, столик має потовщені бічні стінки, кріпильні затискачі для фіксації предметного скла чи шовного матеріалу, до системи макрогвинтів кріпиться шарнірна гнучка опора з гайкою, а збільшувальне скло знаходиться в спеціальній оправі з ручкою для регулювання фокусної відстані та кута нахилу збільшувального скла, на підставці є розетка для приєднання додаткового джерела світла. 1 UA 82259 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
