Підсилювач віконного та дверного пвх-профілів

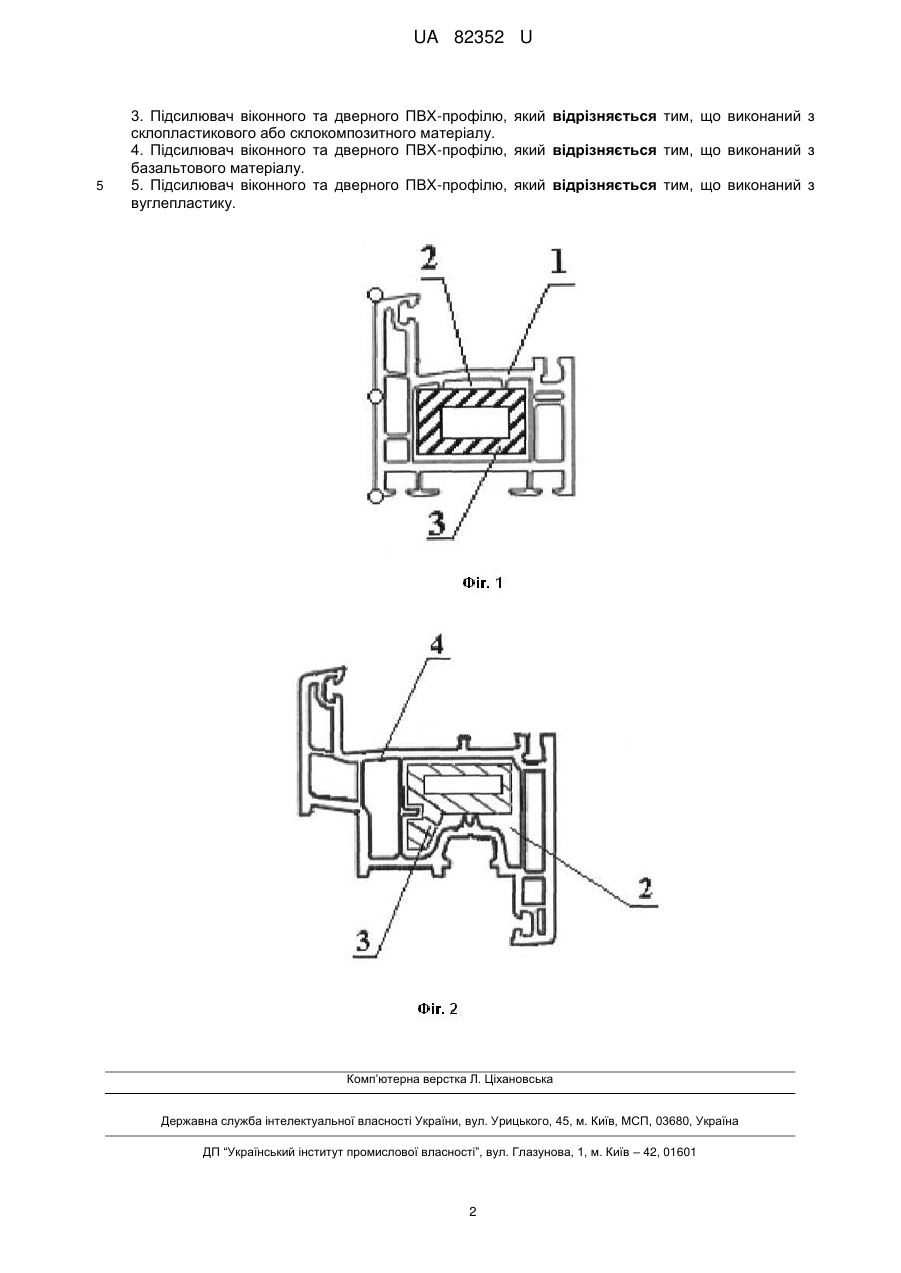

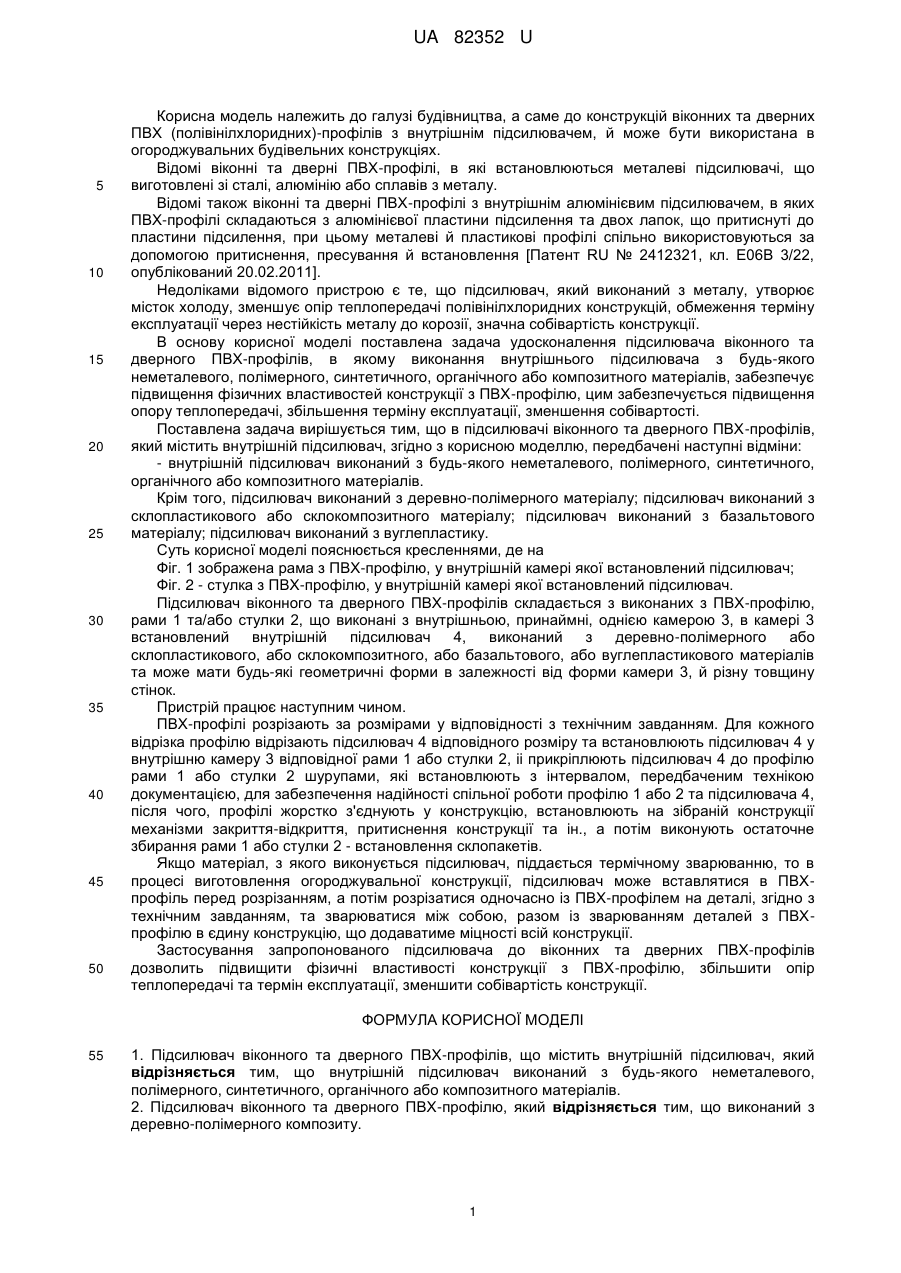

Реферат: UA 82352 U UA 82352 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, а саме до конструкцій віконних та дверних ПВХ (полівінілхлоридних)-профілів з внутрішнім підсилювачем, й може бути використана в огороджувальних будівельних конструкціях. Відомі віконні та дверні ПВХ-профілі, в які встановлюються металеві підсилювачі, що виготовлені зі сталі, алюмінію або сплавів з металу. Відомі також віконні та дверні ПВХ-профілі з внутрішнім алюмінієвим підсилювачем, в яких ПВХ-профілі складаються з алюмінієвої пластини підсилення та двох лапок, що притиснуті до пластини підсилення, при цьому металеві й пластикові профілі спільно використовуються за допомогою притиснення, пресування й встановлення [Патент RU № 2412321, кл. Е06В 3/22, опублікований 20.02.2011]. Недоліками відомого пристрою є те, що підсилювач, який виконаний з металу, утворює місток холоду, зменшує опір теплопередачі полівінілхлоридних конструкцій, обмеження терміну експлуатації через нестійкість металу до корозії, значна собівартість конструкції. В основу корисної моделі поставлена задача удосконалення підсилювача віконного та дверного ПВХ-профілів, в якому виконання внутрішнього підсилювача з будь-якого неметалевого, полімерного, синтетичного, органічного або композитного матеріалів, забезпечує підвищення фізичних властивостей конструкції з ПВХ-профілю, цим забезпечується підвищення опору теплопередачі, збільшення терміну експлуатації, зменшення собівартості. Поставлена задача вирішується тим, що в підсилювачі віконного та дверного ПВХ-профілів, який містить внутрішній підсилювач, згідно з корисною моделлю, передбачені наступні відміни: - внутрішній підсилювач виконаний з будь-якого неметалевого, полімерного, синтетичного, органічного або композитного матеріалів. Крім того, підсилювач виконаний з деревно-полімерного матеріалу; підсилювач виконаний з склопластикового або склокомпозитного матеріалу; підсилювач виконаний з базальтового матеріалу; підсилювач виконаний з вуглепластику. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 зображена рама з ПВХ-профілю, у внутрішній камері якої встановлений підсилювач; Фіг. 2 - стулка з ПВХ-профілю, у внутрішній камері якої встановлений підсилювач. Підсилювач віконного та дверного ПВХ-профілів складається з виконаних з ПВХ-профілю, рами 1 та/або стулки 2, що виконані з внутрішньою, принаймні, однією камерою 3, в камері 3 встановлений внутрішній підсилювач 4, виконаний з деревно-полімерного або склопластикового, або склокомпозитного, або базальтового, або вуглепластикового матеріалів та може мати будь-які геометричні форми в залежності від форми камери 3, й різну товщину стінок. Пристрій працює наступним чином. ПВХ-профілі розрізають за розмірами у відповідності з технічним завданням. Для кожного відрізка профілю відрізають підсилювач 4 відповідного розміру та встановлюють підсилювач 4 у внутрішню камеру 3 відповідної рами 1 або стулки 2, іі прикріплюють підсилювач 4 до профілю рами 1 або стулки 2 шурупами, які встановлюють з інтервалом, передбаченим технікою документацією, для забезпечення надійності спільної роботи профілю 1 або 2 та підсилювача 4, після чого, профілі жорстко з'єднують у конструкцію, встановлюють на зібраній конструкції механізми закриття-відкриття, притиснення конструкції та ін., а потім виконують остаточне збирання рами 1 або стулки 2 - встановлення склопакетів. Якщо матеріал, з якого виконується підсилювач, піддається термічному зварюванню, то в процесі виготовлення огороджувальної конструкції, підсилювач може вставлятися в ПВХпрофіль перед розрізанням, а потім розрізатися одночасно із ПВХ-профілем на деталі, згідно з технічним завданням, та зварюватися між собою, разом із зварюванням деталей з ПВХпрофілю в єдину конструкцію, що додаватиме міцності всій конструкції. Застосування запропонованого підсилювача до віконних та дверних ПВХ-профілів дозволить підвищити фізичні властивості конструкції з ПВХ-профілю, збільшити опір теплопередачі та термін експлуатації, зменшити собівартість конструкції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Підсилювач віконного та дверного ПВХ-профілів, що містить внутрішній підсилювач, який відрізняється тим, що внутрішній підсилювач виконаний з будь-якого неметалевого, полімерного, синтетичного, органічного або композитного матеріалів. 2. Підсилювач віконного та дверного ПВХ-профілю, який відрізняється тим, що виконаний з деревно-полімерного композиту. 1 UA 82352 U 5 3. Підсилювач віконного та дверного ПВХ-профілю, який відрізняється тим, що виконаний з склопластикового або склокомпозитного матеріалу. 4. Підсилювач віконного та дверного ПВХ-профілю, який відрізняється тим, що виконаний з базальтового матеріалу. 5. Підсилювач віконного та дверного ПВХ-профілю, який відрізняється тим, що виконаний з вуглепластику. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
