Механічний з`єднувач для профілів віконних рам

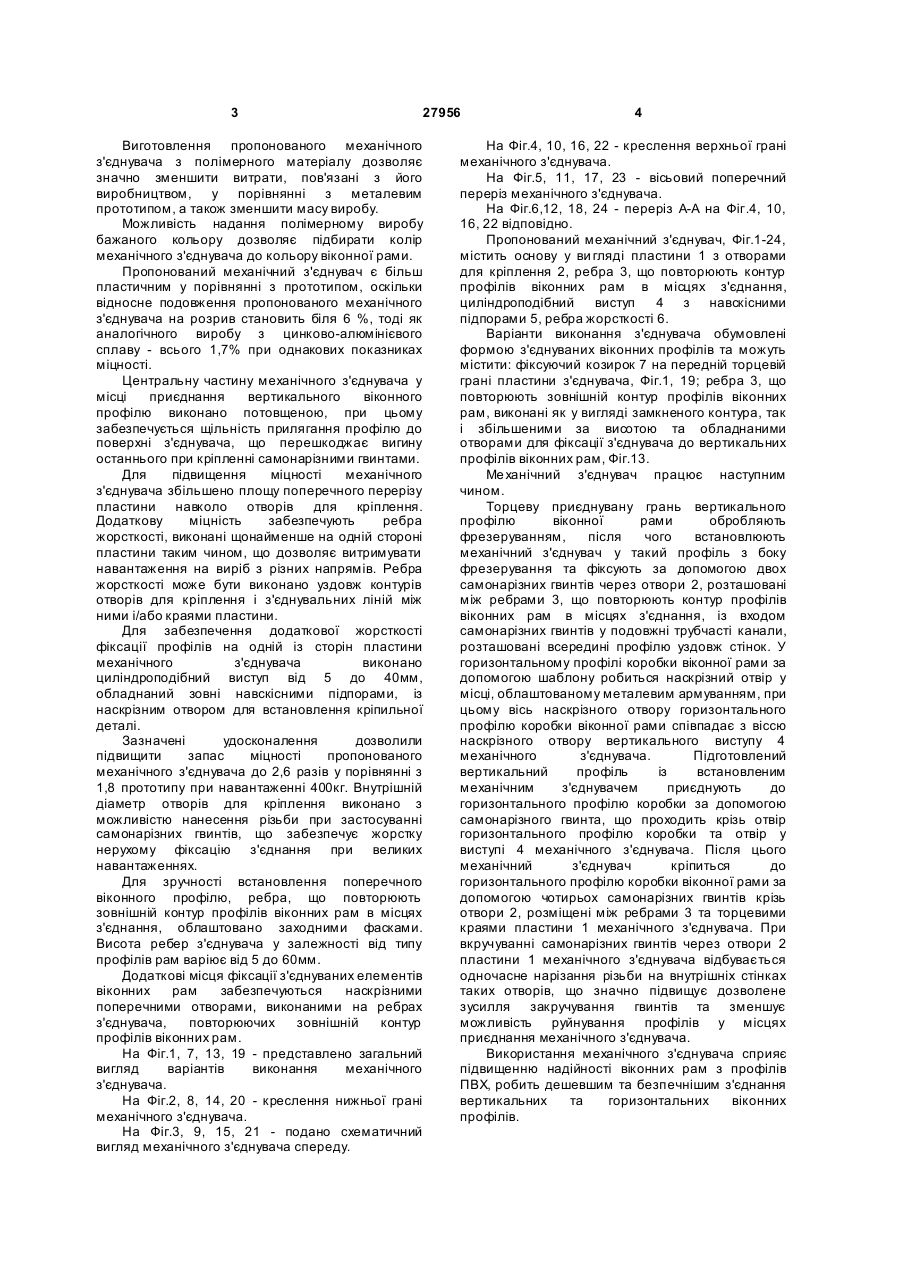

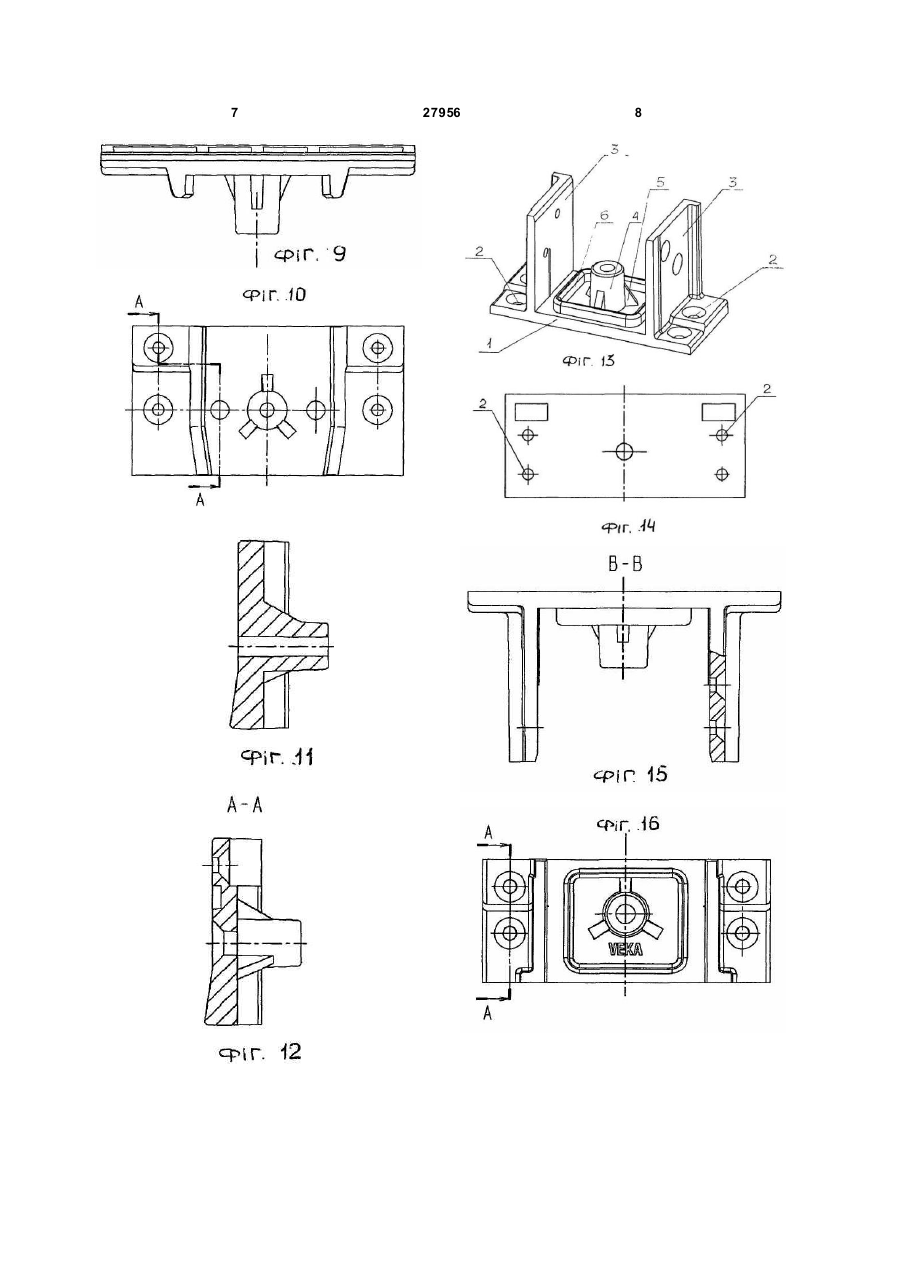

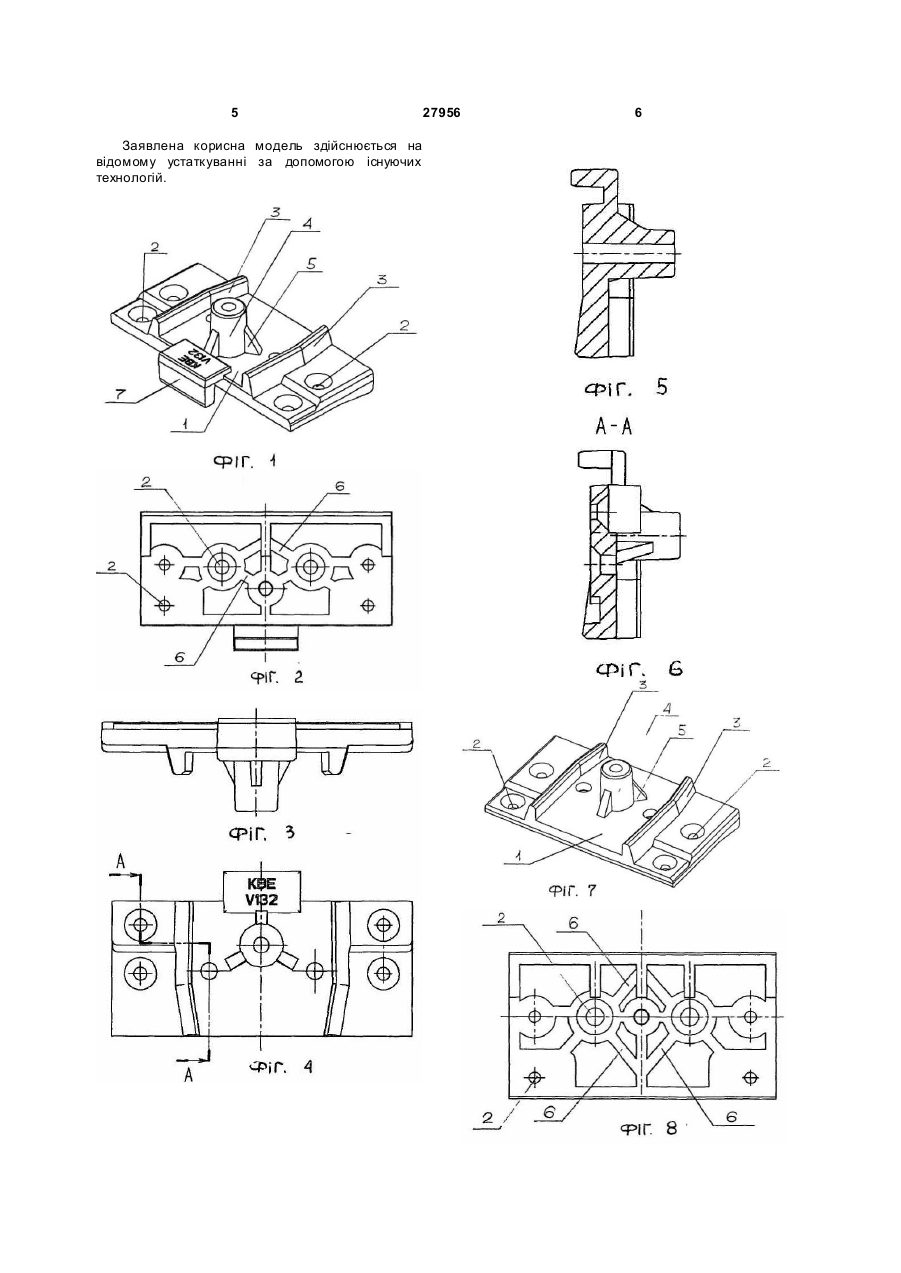

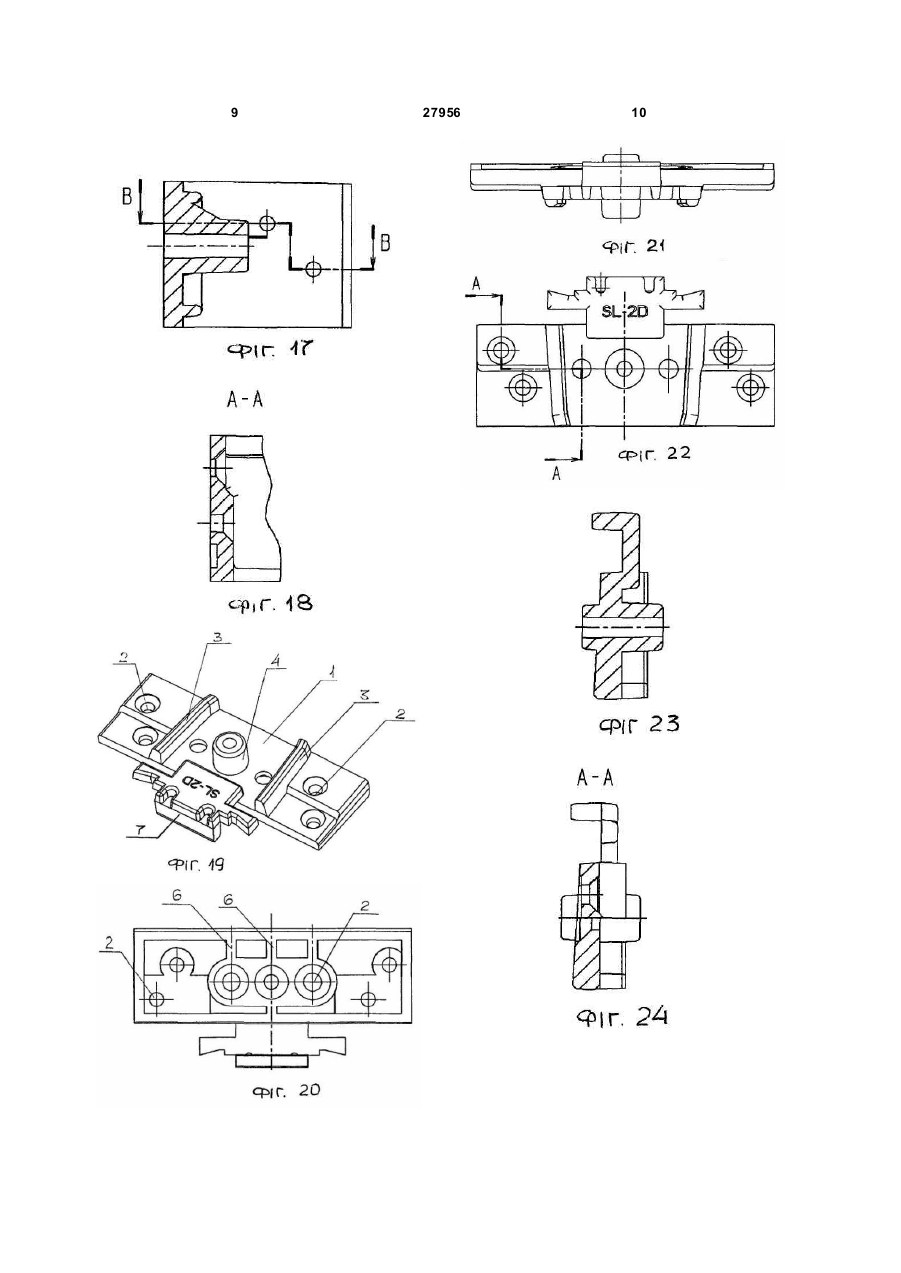

1. Механічний з'єднувач для профілів віконних рам, що містить основу у вигляді пластини з отворами для кріплення та ребрами, що повторюють зовнішній контур віконних профілів в місцях з'єднання, який відрізняється тим, що пластину механічного з'єднувача виконано з полімерного матеріалу з низькою теплопровідністю зі збільшенням площі поперечного перерізу пластини навколо отворів для кріплення, а також у місцях приєднання вертикальних віконних профілів, при цьому щонайменше одну сторону пластини у місцях, вільних від отворів для кріплення, обладнано ребрами жорсткості з забезпеченням необхідної міцності за напрямами навантаження на з'єднувач. U 2 (19) 1 3 27956 Виготовлення пропонованого механічного з'єднувача з полімерного матеріалу дозволяє значно зменшити витрати, пов'язані з його виробництвом, у порівнянні з металевим прототипом, а також зменшити масу виробу. Можливість надання полімерному виробу бажаного кольору дозволяє підбирати колір механічного з'єднувача до кольору віконної рами. Пропонований механічний з'єднувач є більш пластичним у порівнянні з прототипом, оскільки відносне подовження пропонованого механічного з'єднувача на розрив становить біля 6 %, тоді як аналогічного виробу з цинково-алюмінієвого сплаву - всього 1,7% при однакових показниках міцності. Центральну частину механічного з'єднувача у місці приєднання вертикального віконного профілю виконано потовщеною, при цьому забезпечується щільність прилягання профілю до поверхні з'єднувача, що перешкоджає вигину останнього при кріпленні самонарізними гвинтами. Для підвищення міцності механічного з'єднувача збільшено площу поперечного перерізу пластини навколо отворів для кріплення. Додаткову міцність забезпечують ребра жорсткості, виконані щонайменше на одній стороні пластини таким чином, що дозволяє витримувати навантаження на виріб з різних напрямів. Ребра жорсткості може бути виконано уздовж контурів отворів для кріплення і з'єднувальних ліній між ними і/або краями пластини. Для забезпечення додаткової жорсткості фіксації профілів на одній із сторін пластини механічного з'єднувача виконано циліндроподібний виступ від 5 до 40мм, обладнаний зовні навскісними підпорами, із наскрізним отвором для встановлення кріпильної деталі. Зазначені удосконалення дозволили підвищити запас міцності пропонованого механічного з'єднувача до 2,6 разів у порівнянні з 1,8 прототипу при навантаженні 400кг. Внутрішній діаметр отворів для кріплення виконано з можливістю нанесення різьби при застосуванні самонарізних гвинтів, що забезпечує жорстку нерухому фіксацію з'єднання при великих навантаженнях. Для зручності встановлення поперечного віконного профілю, ребра, що повторюють зовнішній контур профілів віконних рам в місцях з'єднання, облаштовано заходними фасками. Висота ребер з'єднувача у залежності від типу профілів рам варіює від 5 до 60мм. Додаткові місця фіксації з'єднуваних елементів віконних рам забезпечуються наскрізними поперечними отворами, виконаними на ребрах з'єднувача, повторюючих зовнішній контур профілів віконних рам. На Фіг.1, 7, 13, 19 - представлено загальний вигляд варіантів виконання механічного з'єднувача. На Фіг.2, 8, 14, 20 - креслення нижньої грані механічного з'єднувача. На Фіг.3, 9, 15, 21 - подано схематичний вигляд механічного з'єднувача спереду. 4 На Фіг.4, 10, 16, 22 - креслення верхньої грані механічного з'єднувача. На Фіг.5, 11, 17, 23 - вісьовий поперечний переріз механічного з'єднувача. На Фіг.6,12, 18, 24 - переріз А-А на Фіг.4, 10, 16, 22 відповідно. Пропонований механічний з'єднувач, Фіг.1-24, містить основу у ви гляді пластини 1 з отворами для кріплення 2, ребра 3, що повторюють контур профілів віконних рам в місцях з'єднання, циліндроподібний виступ 4 з навскісними підпорами 5, ребра жорсткості 6. Варіанти виконання з'єднувача обумовлені формою з'єднуваних віконних профілів та можуть містити: фіксуючий козирок 7 на передній торцевій грані пластини з'єднувача, Фіг.1, 19; ребра 3, що повторюють зовнішній контур профілів віконних рам, виконані як у вигляді замкненого контура, так і збільшеними за висотою та обладнаними отворами для фіксації з'єднувача до вертикальних профілів віконних рам, Фіг.13. Ме ханічний з'єднувач працює наступним чином. Торцеву приєднувану грань вертикального профілю віконної рами обробляють фрезеруванням, після чого встановлюють механічний з'єднувач у такий профіль з боку фрезерування та фіксують за допомогою двох самонарізних гвинтів через отвори 2, розташовані між ребрами 3, що повторюють контур профілів віконних рам в місцях з'єднання, із входом самонарізних гвинтів у подовжні трубчасті канали, розташовані всередині профілю уздовж стінок. У горизонтальному профілі коробки віконної рами за допомогою шаблону робиться наскрізний отвір у місці, облаштованому металевим армуванням, при цьому вісь наскрізного отвору горизонтального профілю коробки віконної рами співпадає з віссю наскрізного отвору вертикального виступу 4 механічного з'єднувача. Підготовлений вертикальний профіль із встановленим механічним з'єднувачем приєднують до горизонтального профілю коробки за допомогою самонарізного гвинта, що проходить крізь отвір горизонтального профілю коробки та отвір у виступі 4 механічного з'єднувача. Після цього механічний з'єднувач кріпиться до горизонтального профілю коробки віконної рами за допомогою чотирьох самонарізних гвинтів крізь отвори 2, розміщені між ребрами 3 та торцевими краями пластини 1 механічного з'єднувача. При вкручуванні самонарізних гвинтів через отвори 2 пластини 1 механічного з'єднувача відбувається одночасне нарізання різьби на внутрішніх стінках таких отворів, що значно підвищує дозволене зусилля закручування гвинтів та зменшує можливість руйнування профілів у місцях приєднання механічного з'єднувача. Використання механічного з'єднувача сприяє підвищенню надійності віконних рам з профілів ПВХ, робить дешевшим та безпечнішим з'єднання вертикальних та горизонтальних віконних профілів. 5 Заявлена корисна модель здійснюється на відомому устаткуванні за допомогою існуючих технологій. 27956 6 7 27956 8 9 27956 10
