Вузол приєднання скляної перегородки до дерев’яного дверного блока
Номер патенту: 48529
Опубліковано: 25.03.2010
Автори: Шемотюк Олексій Володимирович, Коцепуп Сергій Анатолійович
Формула / Реферат
1. Вузол з'єднання скляної перегородки з дерев'яним дверним блоком, який характеризується тим, що містить жорстко закріплену до дерев'яного дверного блока стійку та під'єднаний до неї торець скляної перегородки, а зовні стійка та торець з'єднання скляної перегородки з двох боків закрита лиштвою, що прикріплена як до скляної перегородки, так і до дверного блока за допомогою з'єднуючого продукту, при цьому простір між лиштвою та стійкою заповнений ущільнюючою речовиною.
2. Вузол за п. 1, який відрізняється тим, що стійка виконана, наприклад, з металу (наприклад зі сталі або алюмінієвого сплаву) або з удароміцного синтетичного матеріалу.
3. Вузол за п. 1, який відрізняється тим, що як з'єднуючий продукт для з'єднання лиштви до скляної перегородки використовують, наприклад, двосторонню клеючу стрічку або герметик, або клей.
4. Вузол за п. 1, який відрізняється тим, що як з'єднуючий продукт для з'єднання лиштви до дверного блока використовують, наприклад, шпунт або двосторонню клеючу стрічку, або герметик, або клей.
5. Вузол за п. 1, який відрізняється тим, що як ущільнюючу речовину використовують монтажну піну.
Текст

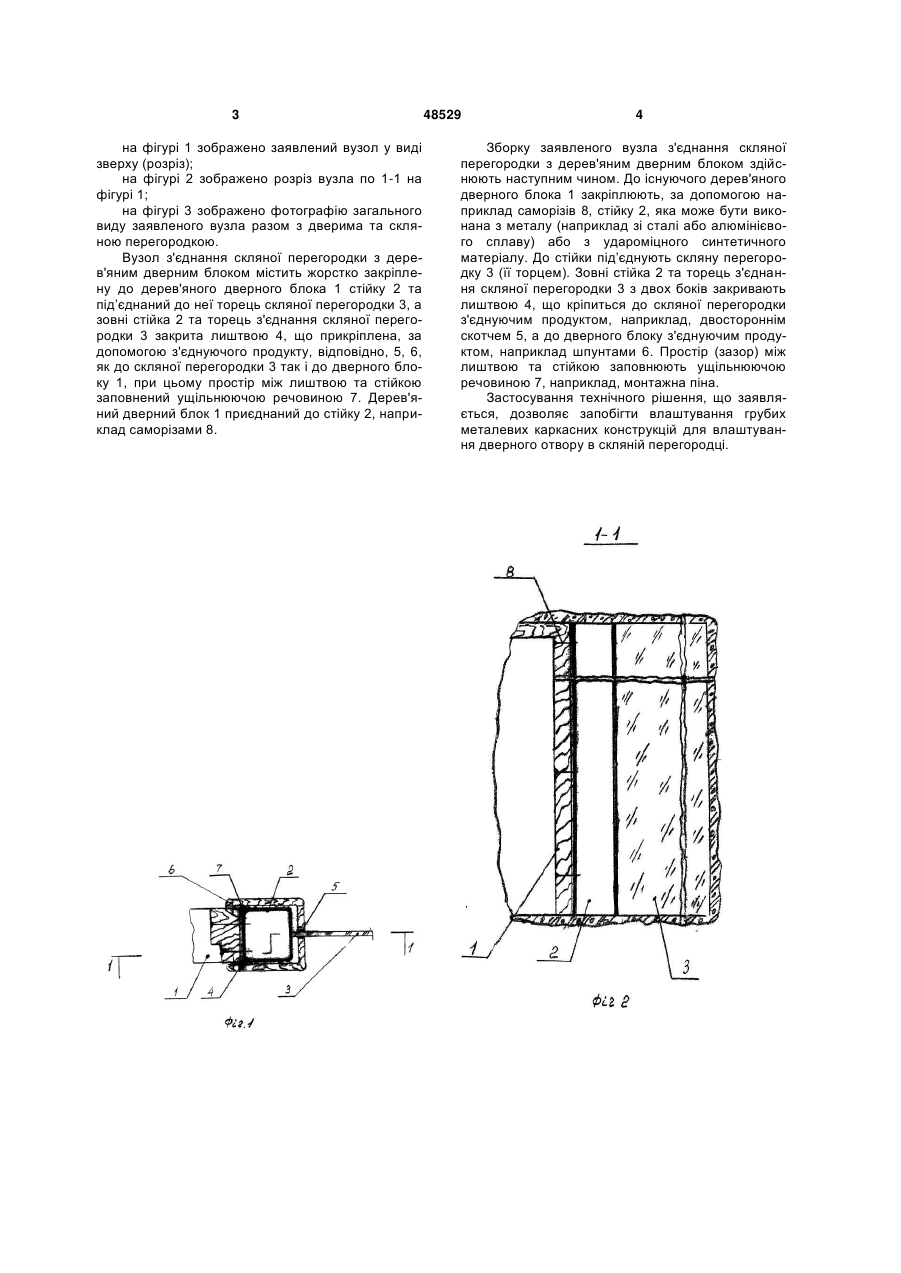

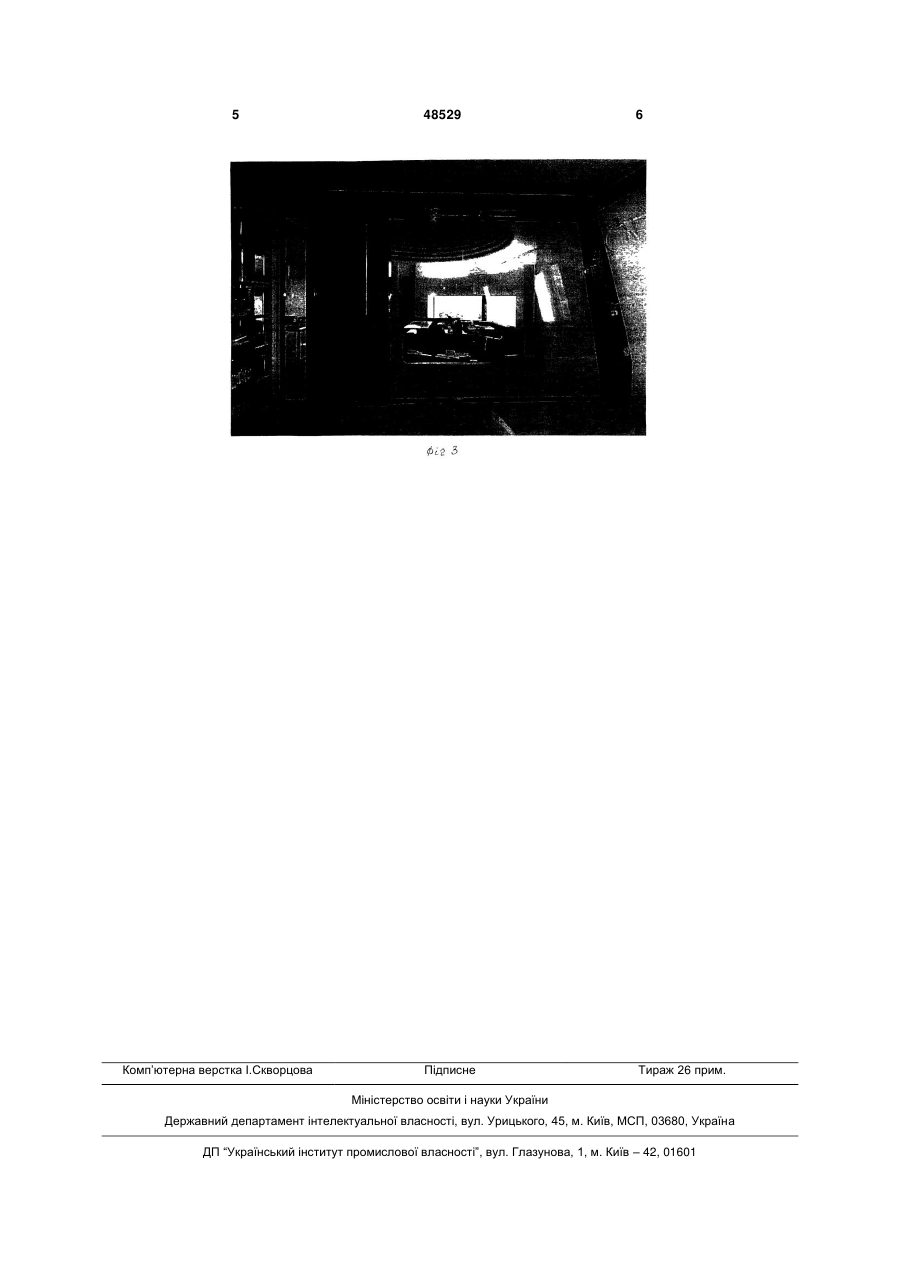

1. Вузол з'єднання скляної перегородки з дерев'яним дверним блоком, який характеризується тим, що містить жорстко закріплену до дерев'яного дверного блока стійку та під'єднаний до неї торець скляної перегородки, а зовні стійка та торець з'єднання скляної перегородки з двох боків закрита лиштвою, що прикріплена як до скляної перегородки, так і до дверного блока за допомогою з'єднуючого продукту, при цьому простір між лиштвою та стійкою заповнений ущільнюючою речовиною. 3 на фігурі 1 зображено заявлений вузол у виді зверху (розріз); на фігурі 2 зображено розріз вузла по 1-1 на фігурі 1; на фігурі 3 зображено фотографію загального виду заявленого вузла разом з дверима та скляною перегородкою. Вузол з'єднання скляної перегородки з дерев'яним дверним блоком містить жорстко закріплену до дерев'яного дверного блока 1 стійку 2 та під’єднаний до неї торець скляної перегородки 3, а зовні стійка 2 та торець з'єднання скляної перегородки 3 закрита лиштвою 4, що прикріплена, за допомогою з'єднуючого продукту, відповідно, 5, 6, як до скляної перегородки 3 так і до дверного блоку 1, при цьому простір між лиштвою та стійкою заповнений ущільнюючою речовиною 7. Дерев'яний дверний блок 1 приєднаний до стійку 2, наприклад саморізами 8. 48529 4 Зборку заявленого вузла з'єднання скляної перегородки з дерев'яним дверним блоком здійснюють наступним чином. До існуючого дерев'яного дверного блока 1 закріплюють, за допомогою наприклад саморізів 8, стійку 2, яка може бути виконана з металу (наприклад зі сталі або алюмінієвого сплаву) або з удароміцного синтетичного матеріалу. До стійки під’єднують скляну перегородку 3 (її торцем). Зовні стійка 2 та торець з'єднання скляної перегородки 3 з двох боків закривають лиштвою 4, що кріпиться до скляної перегородки з'єднуючим продуктом, наприклад, двостороннім скотчем 5, а до дверного блоку з'єднуючим продуктом, наприклад шпунтами 6. Простір (зазор) між лиштвою та стійкою заповнюють ущільнюючою речовиною 7, наприклад, монтажна піна. Застосування технічного рішення, що заявляється, дозволяє запобігти влаштування грубих металевих каркасних конструкцій для влаштування дверного отвору в скляній перегородці. 5 Комп’ютерна верстка І.Скворцова 48529 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for attachment of glass partition to wooden door block
Автори англійськоюShemotiuk Oleksii Volodymyrovych, Kotsepup Serhii Anatoliiovych
Назва патенту російськоюУзел присоединения стеклянной перегородки к деревянному дверному блоку
Автори російськоюШемотюк Алексей Владимирович, Коцепуп Сергей Анатолиевич
МПК / Мітки
МПК: E06B 3/54
Мітки: дерев`яного, скляної, перегородки, блока, приєднання, вузол, дверного
