Місцевий відсмоктувач для умов зварювання штучними електродами

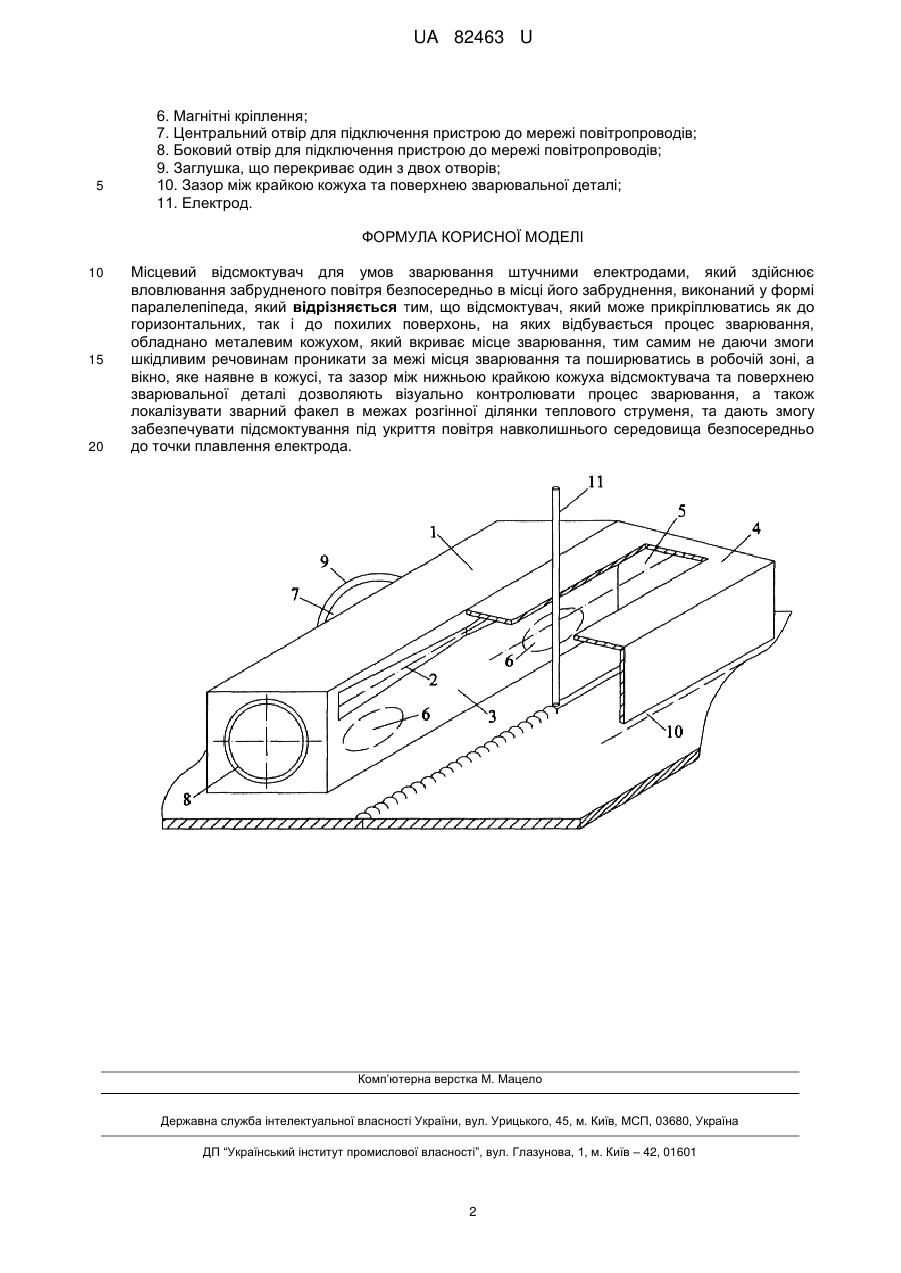

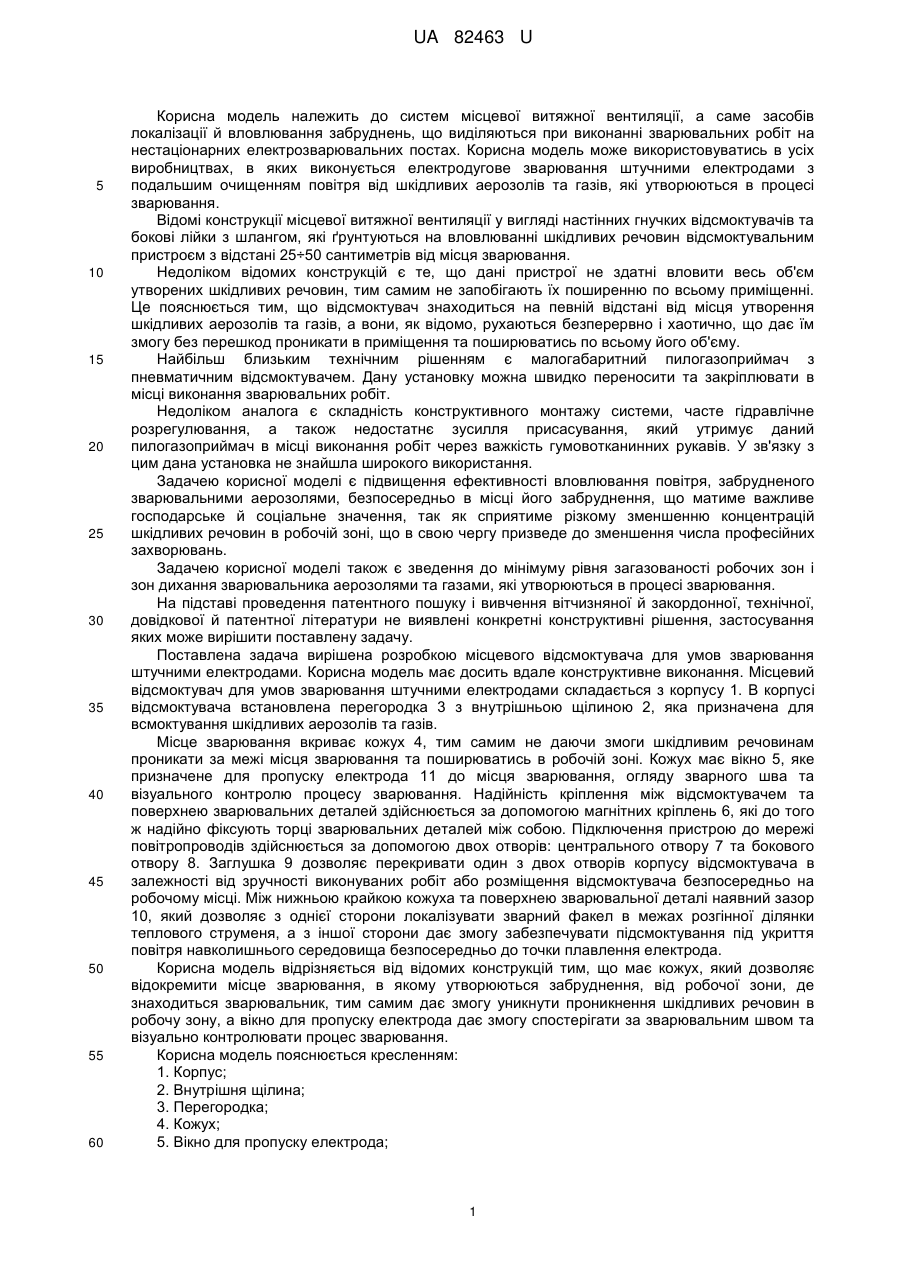

Реферат: Місцевий відсмоктувач для умов зварювання штучними електродами виконаний у формі паралелепіпеда, і він може прикріплюватись як до горизонтальних, так і до похилих поверхонь. Відсмоктувач обладнано металевим кожухом з вікном та виконано з зазором між нижньою крайкою кожуха відсмоктувача та поверхнею зварювальної деталі. UA 82463 U (12) UA 82463 U UA 82463 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем місцевої витяжної вентиляції, а саме засобів локалізації й вловлювання забруднень, що виділяються при виконанні зварювальних робіт на нестаціонарних електрозварювальних постах. Корисна модель може використовуватись в усіх виробництвах, в яких виконується електродугове зварювання штучними електродами з подальшим очищенням повітря від шкідливих аерозолів та газів, які утворюються в процесі зварювання. Відомі конструкції місцевої витяжної вентиляції у вигляді настінних гнучких відсмоктувачів та бокові лійки з шлангом, які ґрунтуються на вловлюванні шкідливих речовин відсмоктувальним пристроєм з відстані 25÷50 сантиметрів від місця зварювання. Недоліком відомих конструкцій є те, що дані пристрої не здатні вловити весь об'єм утворених шкідливих речовин, тим самим не запобігають їх поширенню по всьому приміщенні. Це пояснюється тим, що відсмоктувач знаходиться на певній відстані від місця утворення шкідливих аерозолів та газів, а вони, як відомо, рухаються безперервно і хаотично, що дає їм змогу без перешкод проникати в приміщення та поширюватись по всьому його об'єму. Найбільш близьким технічним рішенням є малогабаритний пилогазоприймач з пневматичним відсмоктувачем. Дану установку можна швидко переносити та закріплювати в місці виконання зварювальних робіт. Недоліком аналога є складність конструктивного монтажу системи, часте гідравлічне розрегулювання, а також недостатнє зусилля присасування, який утримує даний пилогазоприймач в місці виконання робіт через важкість гумовотканинних рукавів. У зв'язку з цим дана установка не знайшла широкого використання. Задачею корисної моделі є підвищення ефективності вловлювання повітря, забрудненого зварювальними аерозолями, безпосередньо в місці його забруднення, що матиме важливе господарське й соціальне значення, так як сприятиме різкому зменшенню концентрацій шкідливих речовин в робочій зоні, що в свою чергу призведе до зменшення числа професійних захворювань. Задачею корисної моделі також є зведення до мінімуму рівня загазованості робочих зон і зон дихання зварювальника аерозолями та газами, які утворюються в процесі зварювання. На підставі проведення патентного пошуку і вивчення вітчизняної й закордонної, технічної, довідкової й патентної літератури не виявлені конкретні конструктивні рішення, застосування яких може вирішити поставлену задачу. Поставлена задача вирішена розробкою місцевого відсмоктувача для умов зварювання штучними електродами. Корисна модель має досить вдале конструктивне виконання. Місцевий відсмоктувач для умов зварювання штучними електродами складається з корпусу 1. В корпусі відсмоктувача встановлена перегородка 3 з внутрішньою щілиною 2, яка призначена для всмоктування шкідливих аерозолів та газів. Місце зварювання вкриває кожух 4, тим самим не даючи змоги шкідливим речовинам проникати за межі місця зварювання та поширюватись в робочій зоні. Кожух має вікно 5, яке призначене для пропуску електрода 11 до місця зварювання, огляду зварного шва та візуального контролю процесу зварювання. Надійність кріплення між відсмоктувачем та поверхнею зварювальних деталей здійснюється за допомогою магнітних кріплень 6, які до того ж надійно фіксують торці зварювальних деталей між собою. Підключення пристрою до мережі повітропроводів здійснюється за допомогою двох отворів: центрального отвору 7 та бокового отвору 8. Заглушка 9 дозволяє перекривати один з двох отворів корпусу відсмоктувача в залежності від зручності виконуваних робіт або розміщення відсмоктувача безпосередньо на робочому місці. Між нижньою крайкою кожуха та поверхнею зварювальної деталі наявний зазор 10, який дозволяє з однієї сторони локалізувати зварний факел в межах розгінної ділянки теплового струменя, а з іншої сторони дає змогу забезпечувати підсмоктування під укриття повітря навколишнього середовища безпосередньо до точки плавлення електрода. Корисна модель відрізняється від відомих конструкцій тим, що має кожух, який дозволяє відокремити місце зварювання, в якому утворюються забруднення, від робочої зони, де знаходиться зварювальник, тим самим дає змогу уникнути проникнення шкідливих речовин в робочу зону, а вікно для пропуску електрода дає змогу спостерігати за зварювальним швом та візуально контролювати процес зварювання. Корисна модель пояснюється кресленням: 1. Корпус; 2. Внутрішня щілина; 3. Перегородка; 4. Кожух; 5. Вікно для пропуску електрода; 1 UA 82463 U 5 6. Магнітні кріплення; 7. Центральний отвір для підключення пристрою до мережі повітропроводів; 8. Боковий отвір для підключення пристрою до мережі повітропроводів; 9. Заглушка, що перекриває один з двох отворів; 10. Зазор між крайкою кожуха та поверхнею зварювальної деталі; 11. Електрод. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Місцевий відсмоктувач для умов зварювання штучними електродами, який здійснює вловлювання забрудненого повітря безпосередньо в місці його забруднення, виконаний у формі паралелепіпеда, який відрізняється тим, що відсмоктувач, який може прикріплюватись як до горизонтальних, так і до похилих поверхонь, на яких відбувається процес зварювання, обладнано металевим кожухом, який вкриває місце зварювання, тим самим не даючи змоги шкідливим речовинам проникати за межі місця зварювання та поширюватись в робочій зоні, а вікно, яке наявне в кожусі, та зазор між нижньою крайкою кожуха відсмоктувача та поверхнею зварювальної деталі дозволяють візуально контролювати процес зварювання, а також локалізувати зварний факел в межах розгінної ділянки теплового струменя, та дають змогу забезпечувати підсмоктування під укриття повітря навколишнього середовища безпосередньо до точки плавлення електрода. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
