Місцевий відсмоктувач зварювальних аерозолів до пальника механізованої електрозварки металів у середовищі захисних газів

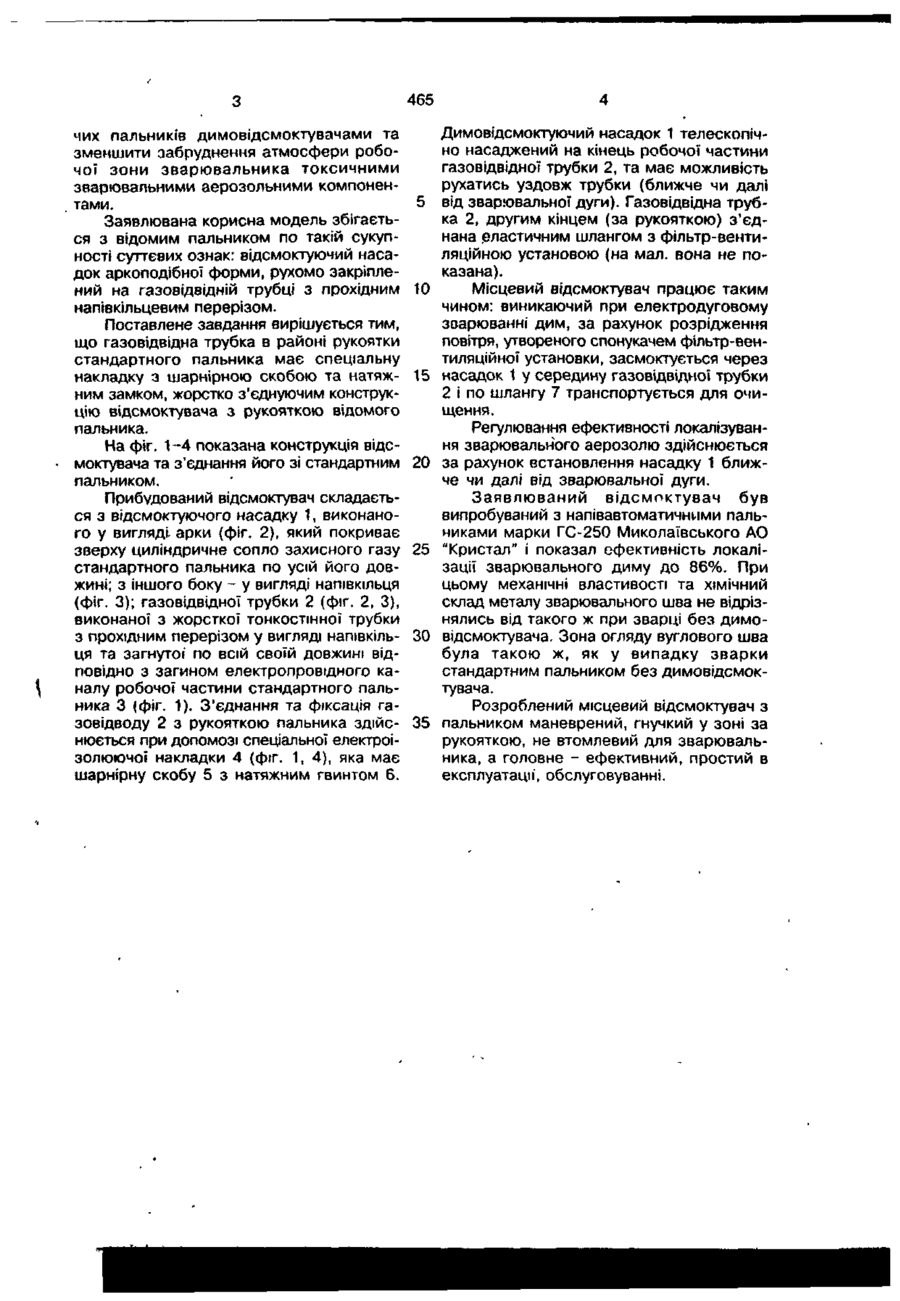

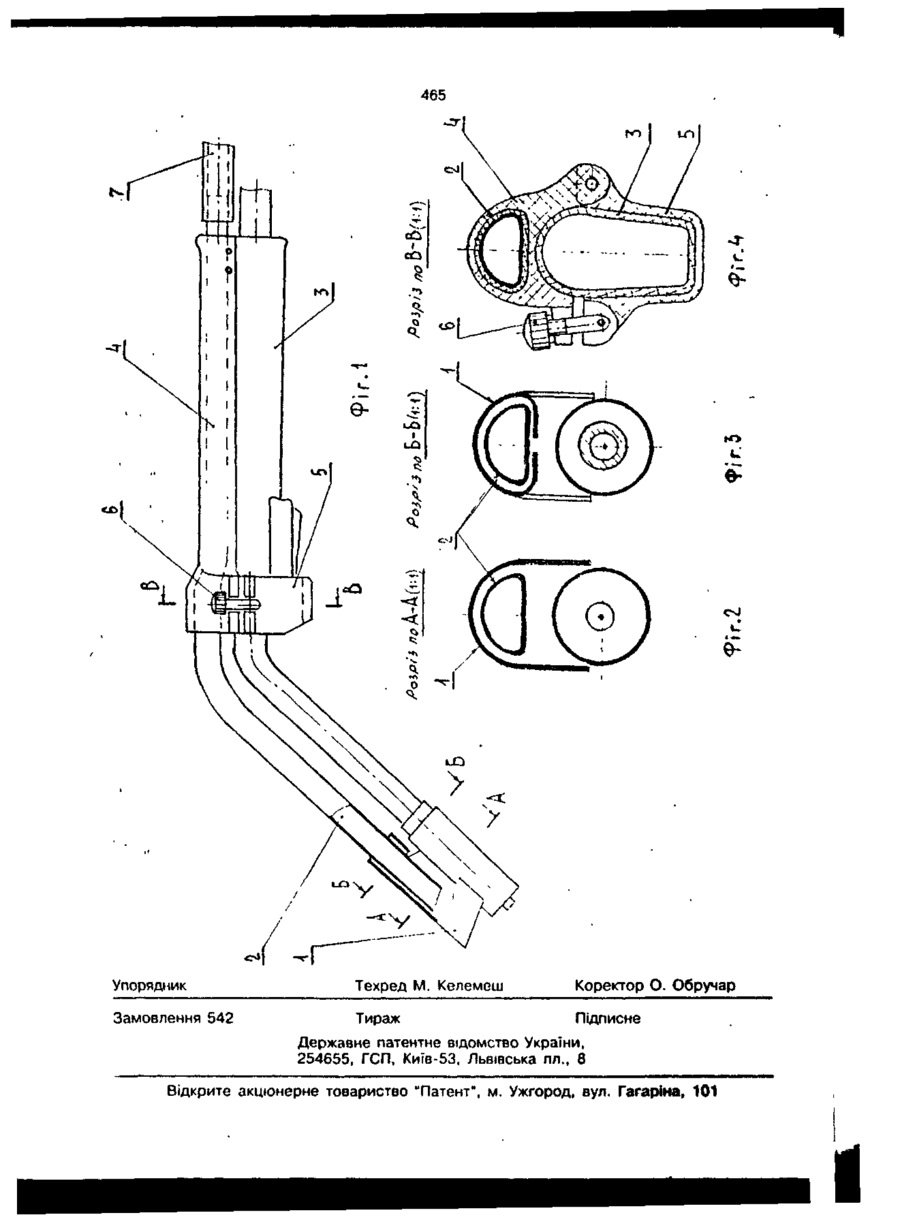

Місцевий відсмоктувач зварювальних аерозолів до пальника механізованої електрозварки металів у середовищі захисних газів, що містить відсмоктувальну насадку аркоподібної форми, рухомо закріплену на газовідвідній трубці з прохідним півкільцевим перерізом, який в і др і з н я є т ь с я тим, що газовідвідна трубка містить накладку, яка жорстко з'єднана з газовідвідною трубкою відсмоктувача та рукояткою пальника з допомогою шарнірної скоби та натяжного замка. Запропонована корисна модель пальника належить до зварювальної техніки та може бути використана при електродуговій зварці металів у середовищі захисних газів напівавтоматичними пальниками ВІДОМІ конструкції прибудованих місцевих відсмоктувачів [Авт ев СССР № 1007874, кл В 23 К 9/16] мають циліндричну форму та розташовані коаксіально зовнішньо соплу захисного газу Відведення забрудненого повітря відбувається через кільчастий отвір, утворений циліндричними поверхнями сопла захисного газу та відсмоктувача Кріплення відсмоктувача на стандартному пальнику здійснюється на ІЗОЛЯЦІЙНІЙ втулці робочої частини пальника Позитивною рисою вищевказаних відсмоктувачів є те, що їх можна використовувати на стандартних пальниках Негативною рисою с те, що вони обмежують огляд місця зварки, суттєво збільшують масу та габарити робочої частини пальника Серед відомих відсмоктувачів найбільш cs близьким по конструкційному рішенню до " заявлюваної моделі є пальник з відсмоктувачем [Авт ев СССР № 1611631, кл В 23 К 9/16], в якому відсмоктувач, виконаний у вигляді насадки аркоподібної форми, рухомо закріплений на газовідвідній трубці напівциліндричного ререрізу, з'єднаної з електрозварювальною магістраллю при допомозі спеціальної рукоятки. Позитивною рисою цього пальника є те, що його відсмоктувач не обмежус огляд місця зварювання, а його розташування відносно зварювальної магістралі не заважас роботі зварювальника Недоліком є те, що місцевий відсмоктувач виконаний не з'ємним з пальника, що ускладнює його впровадження у виробництво В основу корисної моделі поставлено задачу конструкційно пристосувати відомий міс цевий відсмоктувач до стандартного паььника, що дасть змогу без великих витрат оснастити велику КІЛЬКІСТЬ існую 465 чих пальників димовідсмоктувачами та зменшити забруднення атмосфери робочої зони зварювальника токсичними зварювальними аерозольними компонентами. Заявлювана корисна модель збігається з відомим пальником по такій сукупності суттєвих ознак: відсмоктуючий насадок аркоподібної форми, рухомо закріплений на газовідвідній трубці з прохідним напівкільцевим перерізом. Поставлене завдання вирішується тим, що газовідвідна трубка в районі рукоятки стандартного пальника має спеціальну накладку з шарнірною скобою та натяжним замком, жорстко з'єднуючим конструкцію відсмоктувача з рукояткою відомого пальника. На фіг. 1-4 показана конструкція відсмоктувача та з'єднання його зі стандартним пальником. Прибудований відсмоктувач складається з відсмоктуючого насадку 1, виконаного у вигляді, арки (фіг. 2), який покриває зверху циліндричне сопло захисного газу стандартного пальника по усій його довжині; з іншого боку - у вигляді напівкільця (фіг. 3); газовідвідної трубки 2 (фіг. 2, 3), виконаної з жорсткої тонкостінної трубки з прохідним перерізом у вигляді напівкільця та загнутої по всій своїй довжині відповідно з загином електропровідного каналу робочої частини стандартного пальника 3 (фіг. 1). З'єднання та фіксація газовідводу 2 з рукояткою пальника здійснюється при допомозі спеціальної електроізолюючої накладки 4 (фіг. 1, 4), яка має шарнірну скобу 5 з натяжним гвинтом 6. 5 10 15 20 25 30 35 Димовідсмоктуючий насадок 1 телескопічно насаджений на кінець робочої частини газовідвідної трубки 2, та має можливість рухатись уздовж трубки (ближче чи далі від зварювальної дуги). Газовідвідна трубка 2, другим кінцем (за рукояткою) з'єднана еластичним шлангом з фільтр-вентиляційною установою (на мал. вона не показана). Місцевий відсмоктувач працює таким чином: виникаючий при електродуговому зварюванні дим, за рахунок розрідження повітря, утвореного спонукачем фільтр-вентиляційної установки, засмоктується через насадок 1 у середину газовідвідно» трубки 2 і по шлангу 7 транспортується для очищення. Регулювання ефективності локалізування зварювального аерозолю здійснюється за рахунок встановлення насадку 1 ближче чи далі від зварювальної дуги. Заявлюваний відсмоктувач був випробуваний з напівавтоматичними пальниками марки ГС-250 Миколаївського АО "Кристал" і показал ефективність локалізації зварювального диму до 86%. При цьому механічні властивості та хімічний склад металу зварювального шва не відрізнялись від такого ж при зварці без димовідсмоктувача. Зона огляду вуглового шва була такою ж, як у випадку зварки стандартним пальником без димовідсмоктувача. Розроблений місцевий відсмоктувач з пальником маневрений, гнучкий у зоні за рукояткою, не втомлевий для зварювальника, а головне - ефективний, простий в експлуатації, обслуговуванні. 465 L. сч» Упорядник Техред М. Келемеш Коректор О. Обручар Замовлення 542 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101 І ч 7
