Диференціальний індуктивний датчик зусиль

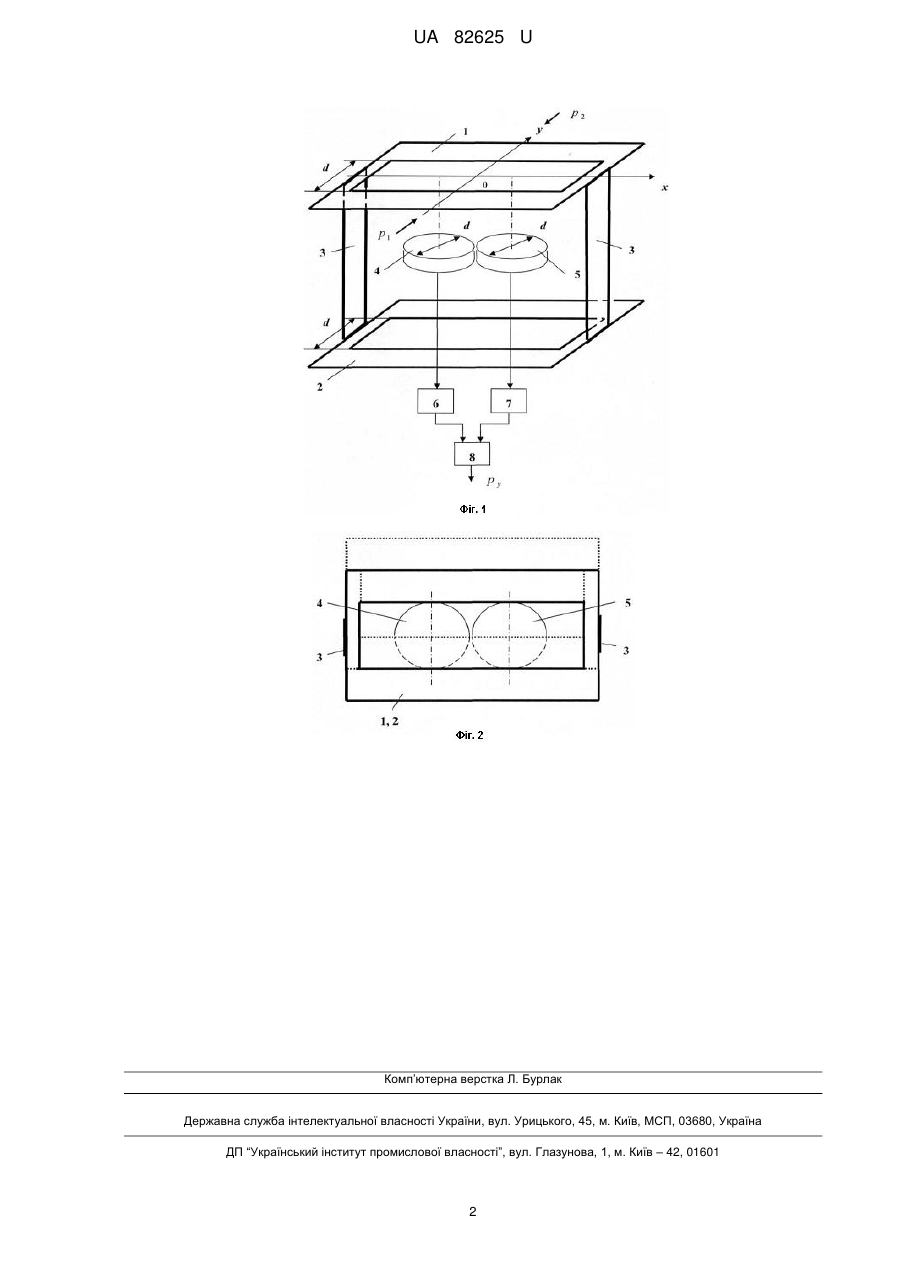

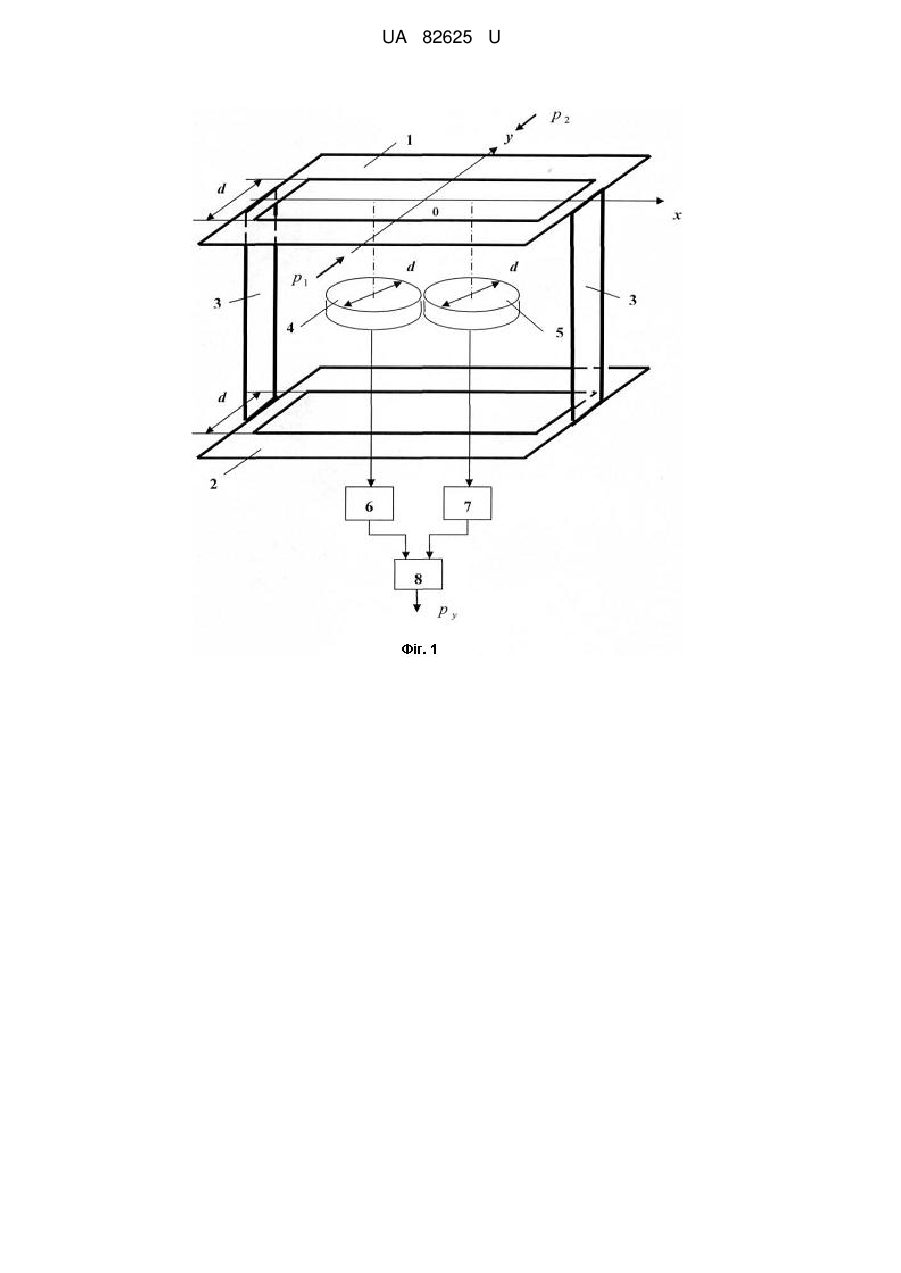

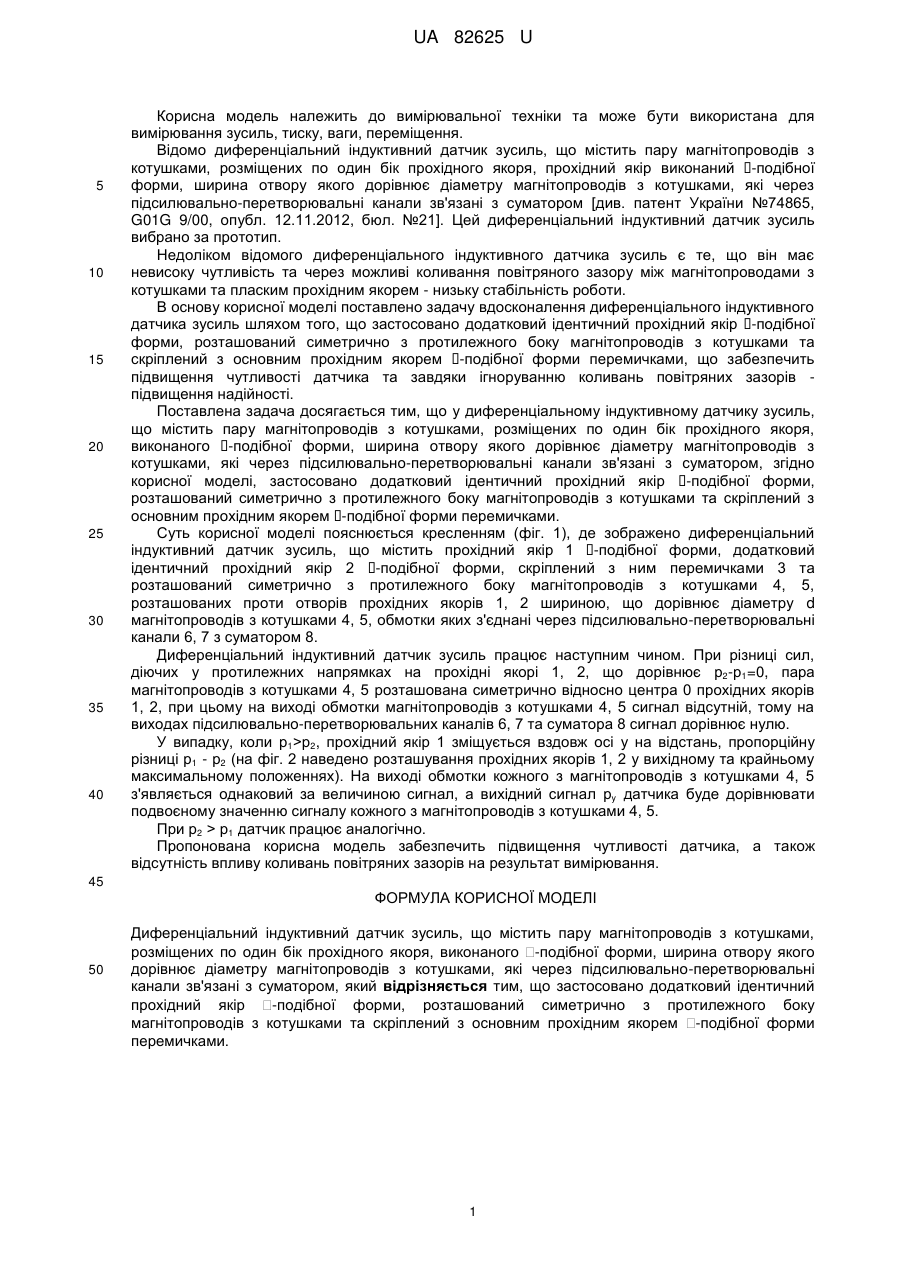

Реферат: UA 82625 U UA 82625 U 5 10 15 20 25 30 35 40 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання зусиль, тиску, ваги, переміщення. Відомо диференціальний індуктивний датчик зусиль, що містить пару магнітопроводів з котушками, розміщених по один бік прохідного якоря, прохідний якір виконаний  -подібної форми, ширина отвору якого дорівнює діаметру магнітопроводів з котушками, які через підсилювально-перетворювальні канали зв'язані з суматором [див. патент України №74865, G01G 9/00, опубл. 12.11.2012, бюл. №21]. Цей диференціальний індуктивний датчик зусиль вибрано за прототип. Недоліком відомого диференціального індуктивного датчика зусиль є те, що він має невисоку чутливість та через можливі коливання повітряного зазору між магнітопроводами з котушками та пласким прохідним якорем - низьку стабільність роботи. В основу корисної моделі поставлено задачу вдосконалення диференціального індуктивного датчика зусиль шляхом того, що застосовано додатковий ідентичний прохідний якір  -подібної форми, розташований симетрично з протилежного боку магнітопроводів з котушками та скріплений з основним прохідним якорем  -подібної форми перемичками, що забезпечить підвищення чутливості датчика та завдяки ігноруванню коливань повітряних зазорів підвищення надійності. Поставлена задача досягається тим, що у диференціальному індуктивному датчику зусиль, що містить пару магнітопроводів з котушками, розміщених по один бік прохідного якоря, виконаного  -подібної форми, ширина отвору якого дорівнює діаметру магнітопроводів з котушками, які через підсилювально-перетворювальні канали зв'язані з суматором, згідно корисної моделі, застосовано додатковий ідентичний прохідний якір  -подібної форми, розташований симетрично з протилежного боку магнітопроводів з котушками та скріплений з основним прохідним якорем  -подібної форми перемичками. Суть корисної моделі пояснюється кресленням (фіг. 1), де зображено диференціальний індуктивний датчик зусиль, що містить прохідний якір 1  -подібної форми, додатковий ідентичний прохідний якір 2  -подібної форми, скріплений з ним перемичками 3 та розташований симетрично з протилежного боку магнітопроводів з котушками 4, 5, розташованих проти отворів прохідних якорів 1, 2 шириною, що дорівнює діаметру d магнітопроводів з котушками 4, 5, обмотки яких з'єднані через підсилювально-перетворювальні канали 6, 7 з суматором 8. Диференціальний індуктивний датчик зусиль працює наступним чином. При різниці сил, діючих у протилежних напрямках на прохідні якорі 1, 2, що дорівнює р2-р1=0, пара магнітопроводів з котушками 4, 5 розташована симетрично відносно центра 0 прохідних якорів 1, 2, при цьому на виході обмотки магнітопроводів з котушками 4, 5 сигнал відсутній, тому на виходах підсилювально-перетворювальних каналів 6, 7 та суматора 8 сигнал дорівнює нулю. У випадку, коли р1>р2, прохідний якір 1 зміщується вздовж осі у на відстань, пропорційну різниці р1 - р2 (на фіг. 2 наведено розташування прохідних якорів 1, 2 у вихідному та крайньому максимальному положеннях). На виході обмотки кожного з магнітопроводів з котушками 4, 5 з'являється однаковий за величиною сигнал, а вихідний сигнал рy датчика буде дорівнювати подвоєному значенню сигналу кожного з магнітопроводів з котушками 4, 5. При р2 > р1 датчик працює аналогічно. Пропонована корисна модель забезпечить підвищення чутливості датчика, а також відсутність впливу коливань повітряних зазорів на результат вимірювання. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Диференціальний індуктивний датчик зусиль, що містить пару магнітопроводів з котушками, розміщених по один бік прохідного якоря, виконаного  -подібної форми, ширина отвору якого дорівнює діаметру магнітопроводів з котушками, які через підсилювально-перетворювальні канали зв'язані з суматором, який відрізняється тим, що застосовано додатковий ідентичний прохідний якір  -подібної форми, розташований симетрично з протилежного боку магнітопроводів з котушками та скріплений з основним прохідним якорем  -подібної форми перемичками. 1 UA 82625 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
