Гідророзподільник
Номер патенту: 829
Опубліковано: 16.07.2001
Автори: Хоцька Олена Володимирівна, Барвінський Олександр Олександрович, Глінін Геннадій Павлович, Золотухін Олександр Дмитрович
Формула / Реферат
Гідророзподільник, який виконаний у вигляді циліндричного порожнистого корпусу з радіальними отворами для підведення та відводу рідини і розміщенного в ньому з можливістю осьового переміщення золотника із поясками, який відрізняється тим, що отвори, які з'єднують внутрішню порожнину корпусу з ємкістю і зливно-наливним патрубком, розміщені по обох боках від отвору, який виконаний в центральній частині цього корпусу і з’єднує його внутрішню порожнину зі всмоктувальним патрубком насоса, а отвори, що з’єднують внутрішню порожнину корпусу з напірними патрубками насоса, розміщені по краях цього корпусу, при цьому відстань між осями отворів, що з'єднують внутрішню порожнину корпусу з ємкістю і зливно-наливним патрубком, діаметри отворів і діаметри поясків золотника визначаються із співвідношення:
L ≤3d і D = 1.6d,
де:
L - міжцентрова відстань між отворами, що з’єднують внутрішню порожнину корпусу з ємкістю і зливно-наливним патрубком:
D - діаметр поясків золотника:
d - діаметр отворів.
Текст

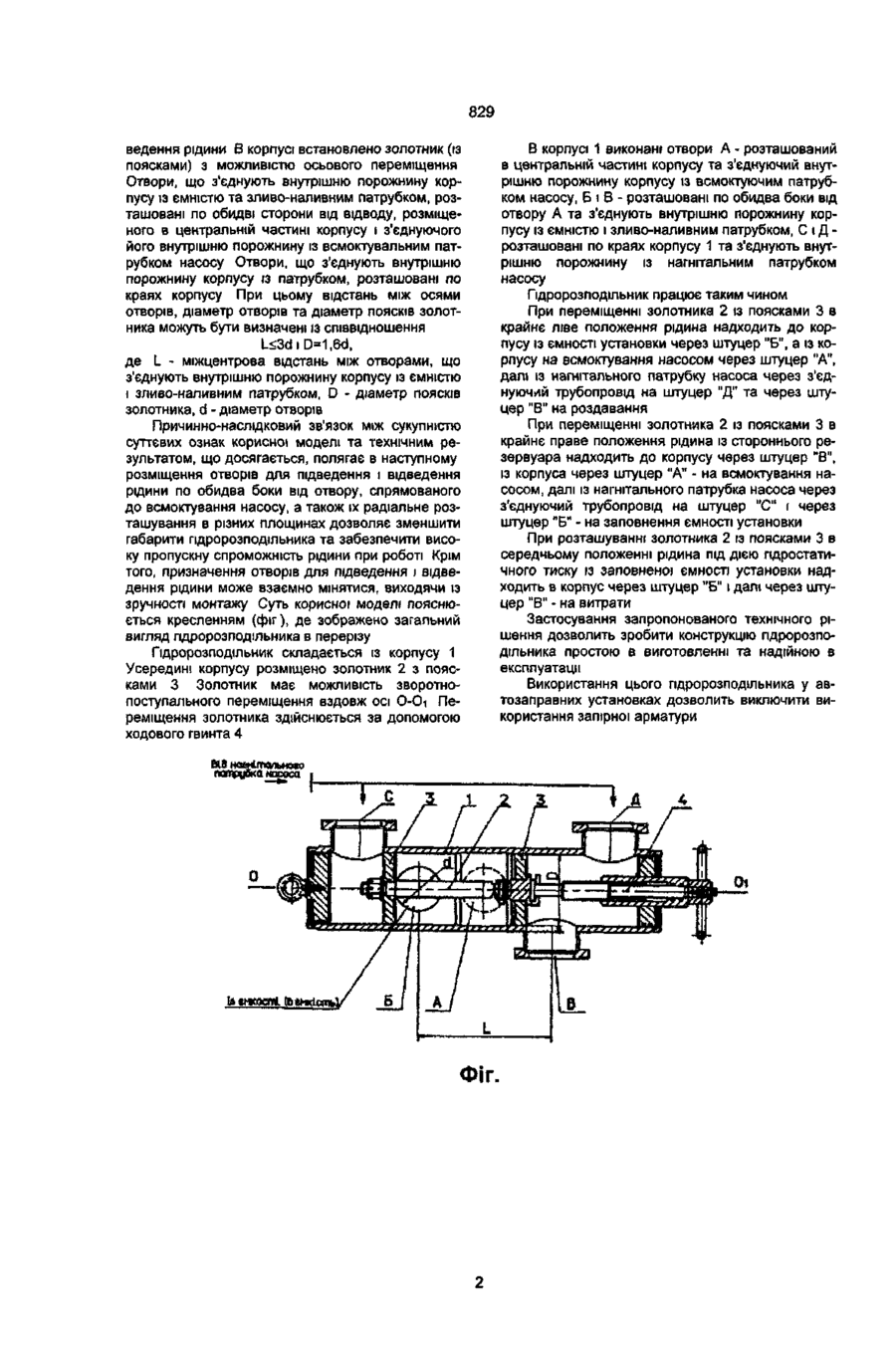

Пдророзподільник, який виконаний у вигляді втого корпусу з роди -пор ми отворами для підведення та відводу рідини і розміщеного в ньому з можливістю осьового переміщення золотника із поясками, який відрізняється тим, що отвори, які з'єднують внутрішню порожнину корпусу з ємністю і зливно-наливним патру бком, розміщені по обох боках від отвору, який виконаний в центральній частині цього корпусу і з'єднує його внутрішню порожнину зі всмоктувальним патрубком насоса, а отвори, що з'єднують внутрішню порожнину корпусу з напірними патрубками насоса, розміщені по краях цього корпусу, при цьому відстань між осями отворів, що з'єднують внутрішню порожнину корпусу з ємністю і зливно-наливним патрубком, діаметри отворів і діаметри поясків золотника визначаються із співвідношення' L 829 ведення рідини В корпусі встановлено золотник (із поясками) з можливістю осьового переміщення Отвори, що з'єднують внутрішню порожнину корпусу із ємністю та зливо-наливним патрубком, розташовані по обидві сторони від ВІДВОДУ, розміщеного в центральній частині корпусу і з'єднуючого його внутрішню порожнину із всмоктувальним патрубком насосу Отвори, що з'єднують внутрішню порожнину корпусу із патрубком, розташовані по краях корпусу При цьому відстань між осями отворів, діаметр отворів та діаметр поясків золотника можуть бути визначені із співвідношення L
