Робочий орган дискової борони з системою очищення

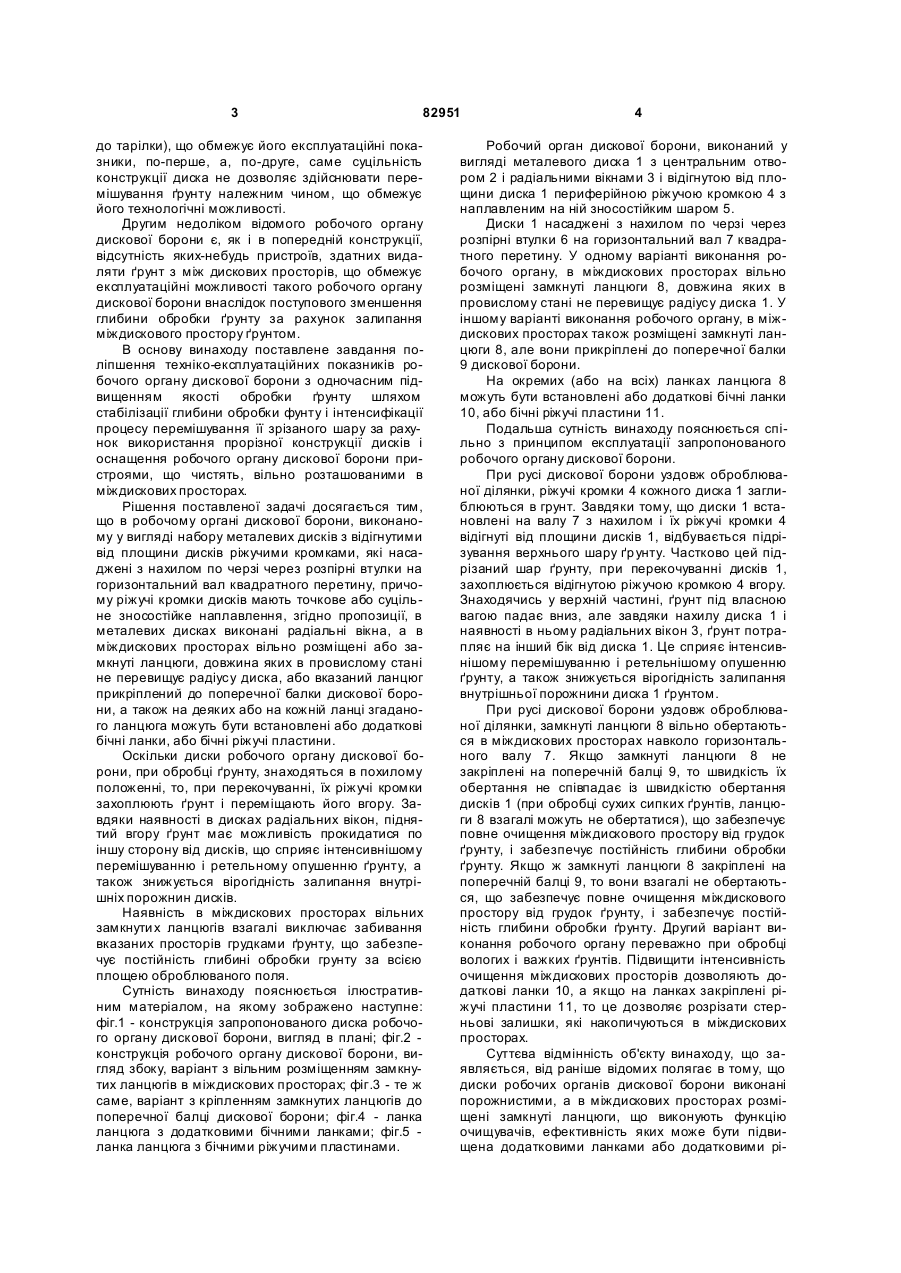

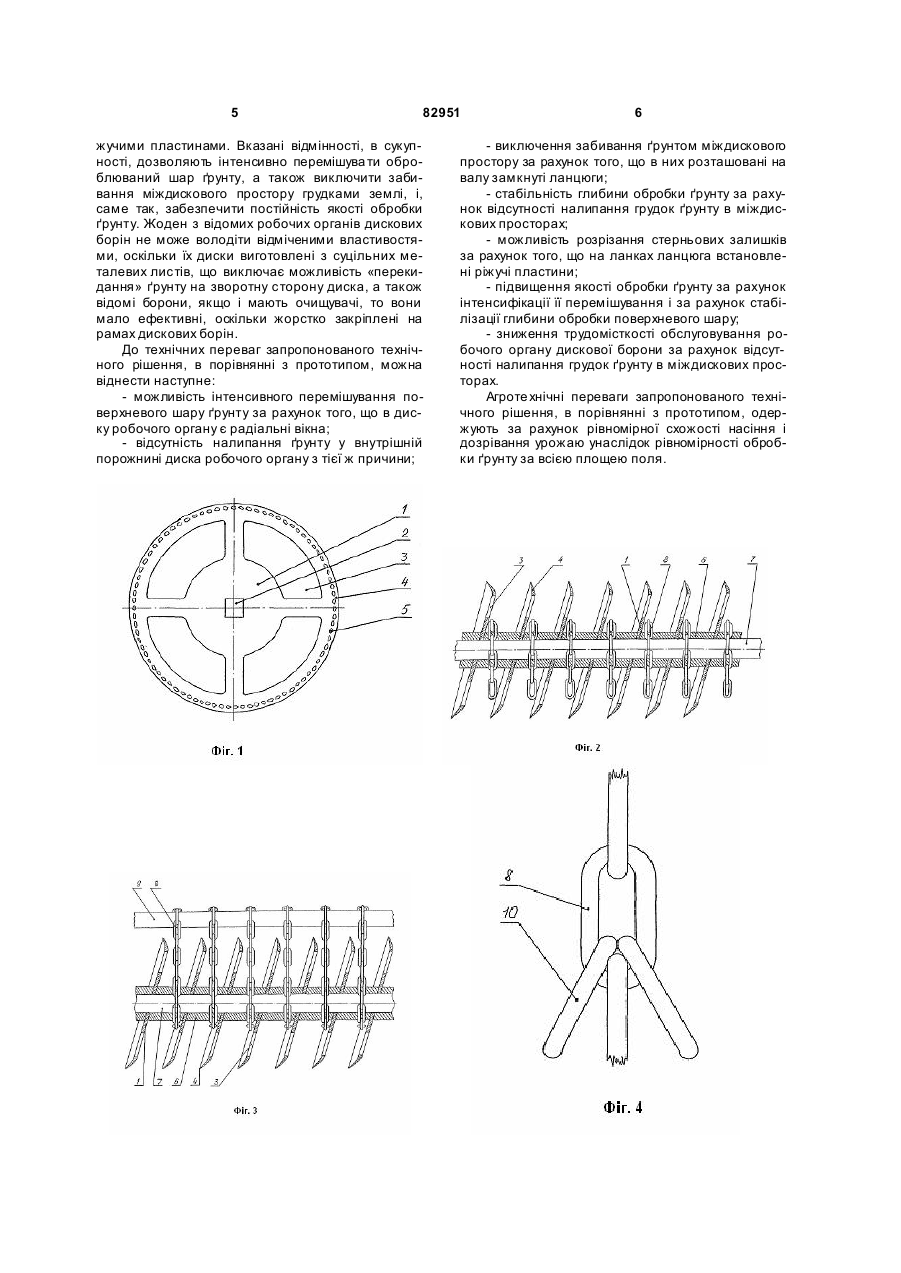

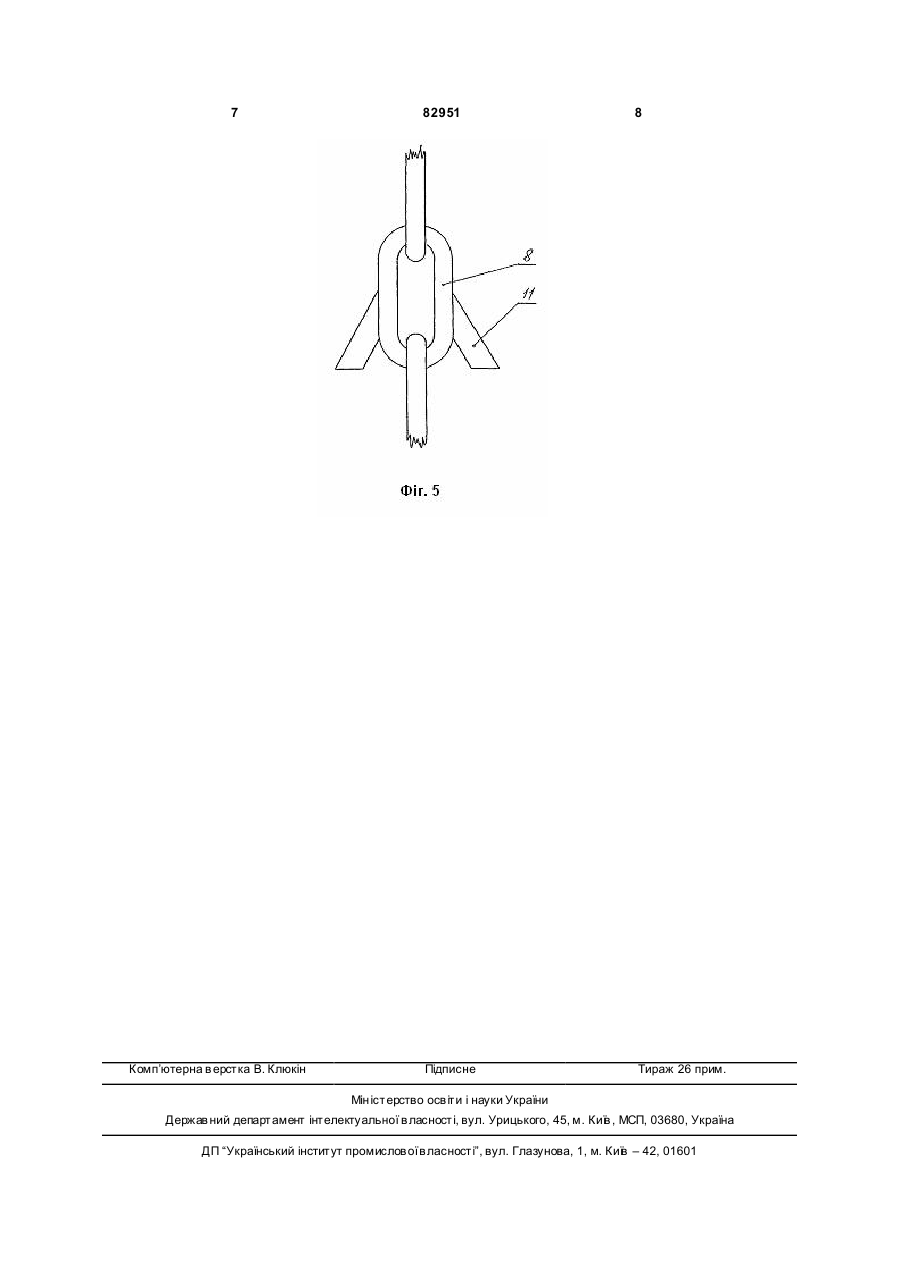

1. Робочий орган дискової борони з системою очищення, виконаний у вигляді набору металевих дисків з відігнутими від площини дисків різальними 3 82951 до тарілки), що обмежує його експлуатаційні показники, по-перше, а, по-друге, саме суцільність конструкції диска не дозволяє здійснювати перемішування ґрунту належним чином, що обмежує його технологічні можливості. Другим недоліком відомого робочого органу дискової борони є, як і в попередній конструкції, відсутність яких-небудь пристроїв, здатних видаляти ґрунт з між дискових просторів, що обмежує експлуатаційні можливості такого робочого органу дискової борони внаслідок поступового зменшення глибини обробки ґрунту за рахунок залипання міждискового простору ґрунтом. В основу винаходу поставлене завдання поліпшення техніко-експлуатаційних показників робочого органу дискової борони з одночасним підвищенням якості обробки ґрунту шляхом стабілізації глибини обробки фунту і інтенсифікації процесу перемішування її зрізаного шару за рахунок використання прорізної конструкції дисків і оснащення робочого органу дискової борони пристроями, що чистять, вільно розташованими в міждискових просторах. Рішення поставленої задачі досягається тим, що в робочому органі дискової борони, виконаному у вигляді набору металевих дисків з відігнутими від площини дисків ріжучими кромками, які насаджені з нахилом по черзі через розпірні втулки на горизонтальний вал квадратного перетину, причому ріжучі кромки дисків мають точкове або суцільне зносостійке наплавлення, згідно пропозиції, в металевих дисках виконані радіальні вікна, а в міждискових просторах вільно розміщені або замкнуті ланцюги, довжина яких в провислому стані не перевищує радіусу диска, або вказаний ланцюг прикріплений до поперечної балки дискової борони, а також на деяких або на кожній ланці згаданого ланцюга можуть бути встановлені або додаткові бічні ланки, або бічні ріжучі пластини. Оскільки диски робочого органу дискової борони, при обробці ґрунту, знаходяться в похилому положенні, то, при перекочуванні, їх ріжучі кромки захоплюють ґрунт і переміщають його вгору. Завдяки наявності в дисках радіальних вікон, піднятий вгору ґрунт має можливість прокидатися по іншу сторону від дисків, що сприяє інтенсивнішому перемішуванню і ретельному опушенню ґрунту, а також знижується вірогідність залипання внутрішніх порожнин дисків. Наявність в міждискових просторах вільних замкнути х ланцюгів взагалі виключає забивання вказаних просторів грудками ґрунту, що забезпечує постійність глибині обробки грунту за всією площею оброблюваного поля. Сутність винаходу пояснюється ілюстративним матеріалом, на якому зображено наступне: фіг.1 - конструкція запропонованого диска робочого органу дискової борони, вигляд в плані; фіг.2 конструкція робочого органу дискової борони, вигляд збоку, варіант з вільним розміщенням замкнутих ланцюгів в міждискових просторах; фіг.3 - те ж саме, варіант з кріпленням замкнутих ланцюгів до поперечної балці дискової борони; фіг.4 - ланка ланцюга з додатковими бічними ланками; фіг.5 ланка ланцюга з бічними ріжучими пластинами. 4 Робочий орган дискової борони, виконаний у вигляді металевого диска 1 з центральним отвором 2 і радіальними вікнами 3 і відігнутою від площини диска 1 периферійною ріжучою кромкою 4 з наплавленим на ній зносостійким шаром 5. Диски 1 насаджені з нахилом по черзі через розпірні втулки 6 на горизонтальний вал 7 квадратного перетину. У одному варіанті виконання робочого органу, в міждискових просторах вільно розміщені замкнуті ланцюги 8, довжина яких в провислому стані не перевищує радіусу диска 1. У іншому варіанті виконання робочого органу, в міждискових просторах також розміщені замкнуті ланцюги 8, але вони прикріплені до поперечної балки 9 дискової борони. На окремих (або на всіх) ланках ланцюга 8 можуть бути встановлені або додаткові бічні ланки 10, або бічні ріжучі пластини 11. Подальша сутність винаходу пояснюється спільно з принципом експлуатації запропонованого робочого органу дискової борони. При русі дискової борони уздовж оброблюваної ділянки, ріжучі кромки 4 кожного диска 1 заглиблюються в грунт. Завдяки тому, що диски 1 встановлені на валу 7 з нахилом і їх ріжучі кромки 4 відігнуті від площини дисків 1, відбувається підрізування верхнього шару ґр унту. Частково цей підрізаний шар ґрунту, при перекочуванні дисків 1, захоплюється відігнутою ріжучою кромкою 4 вгору. Знаходячись у верхній частині, ґрунт під власною вагою падає вниз, але завдяки нахилу диска 1 і наявності в ньому радіальних вікон 3, ґрунт потрапляє на інший бік від диска 1. Це сприяє інтенсивнішому перемішуванню і ретельнішому опушенню ґрунту, а також знижується вірогідність залипання внутрішньої порожнини диска 1 ґрунтом. При русі дискової борони уздовж оброблюваної ділянки, замкнуті ланцюги 8 вільно обертаються в міждискових просторах навколо горизонтального валу 7. Якщо замкнуті ланцюги 8 не закріплені на поперечній балці 9, то швидкість їх обертання не співпадає із швидкістю обертання дисків 1 (при обробці сухих сипких ґрунтів, ланцюги 8 взагалі можуть не обертатися), що забезпечує повне очищення міждискового простору від грудок ґрунту, і забезпечує постійність глибини обробки ґрунту. Якщо ж замкнуті ланцюги 8 закріплені на поперечній балці 9, то вони взагалі не обертаються, що забезпечує повне очищення міждискового простору від грудок ґрунту, і забезпечує постійність глибини обробки ґрунту. Другий варіант виконання робочого органу переважно при обробці вологих і важких ґрунтів. Підвищити інтенсивність очищення міждискових просторів дозволяють додаткові ланки 10, а якщо на ланках закріплені ріжучі пластини 11, то це дозволяє розрізати стерньові залишки, які накопичуються в міждискових просторах. Суттєва відмінність об'єкту винаходу, що заявляється, від раніше відомих полягає в тому, що диски робочих органів дискової борони виконані порожнистими, а в міждискових просторах розміщені замкнуті ланцюги, що виконують функцію очищувачів, ефективність яких може бути підвищена додатковими ланками або додатковими рі 5 82951 жучими пластинами. Вказані відмінності, в сукупності, дозволяють інтенсивно перемішува ти оброблюваний шар ґрунту, а також виключити забивання міждискового простору грудками землі, і, саме так, забезпечити постійність якості обробки ґрунту. Жоден з відомих робочих органів дискових борін не може володіти відміченими властивостями, оскільки їх диски виготовлені з суцільних металевих листів, що виключає можливість «перекидання» ґрунту на зворотну сторону диска, а також відомі борони, якщо і мають очищувачі, то вони мало ефективні, оскільки жорстко закріплені на рамах дискових борін. До технічних переваг запропонованого технічного рішення, в порівнянні з прототипом, можна віднести наступне: - можливість інтенсивного перемішування поверхневого шару ґрунту за рахунок того, що в диску робочого органу є радіальні вікна; - відсутність налипання ґрунту у внутрішній порожнині диска робочого органу з тієї ж причини; 6 - виключення забивання ґрунтом міждискового простору за рахунок того, що в них розташовані на валу замкнуті ланцюги; - стабільність глибини обробки ґрунту за рахунок відсутності налипання грудок ґрунту в міждискових просторах; - можливість розрізання стерньових залишків за рахунок того, що на ланках ланцюга встановлені ріжучі пластини; - підвищення якості обробки ґрунту за рахунок інтенсифікації її перемішування і за рахунок стабілізації глибини обробки поверхневого шару; - зниження трудомісткості обслуговування робочого органу дискової борони за рахунок відсутності налипання грудок ґрунту в міждискових просторах. Агроте хнічні переваги запропонованого технічного рішення, в порівнянні з прототипом, одержують за рахунок рівномірної схожості насіння і дозрівання урожаю унаслідок рівномірності обробки ґрунту за всією площею поля. 7 Комп’ютерна в ерстка В. Клюкін 82951 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
