Голчастий робочий орган борони

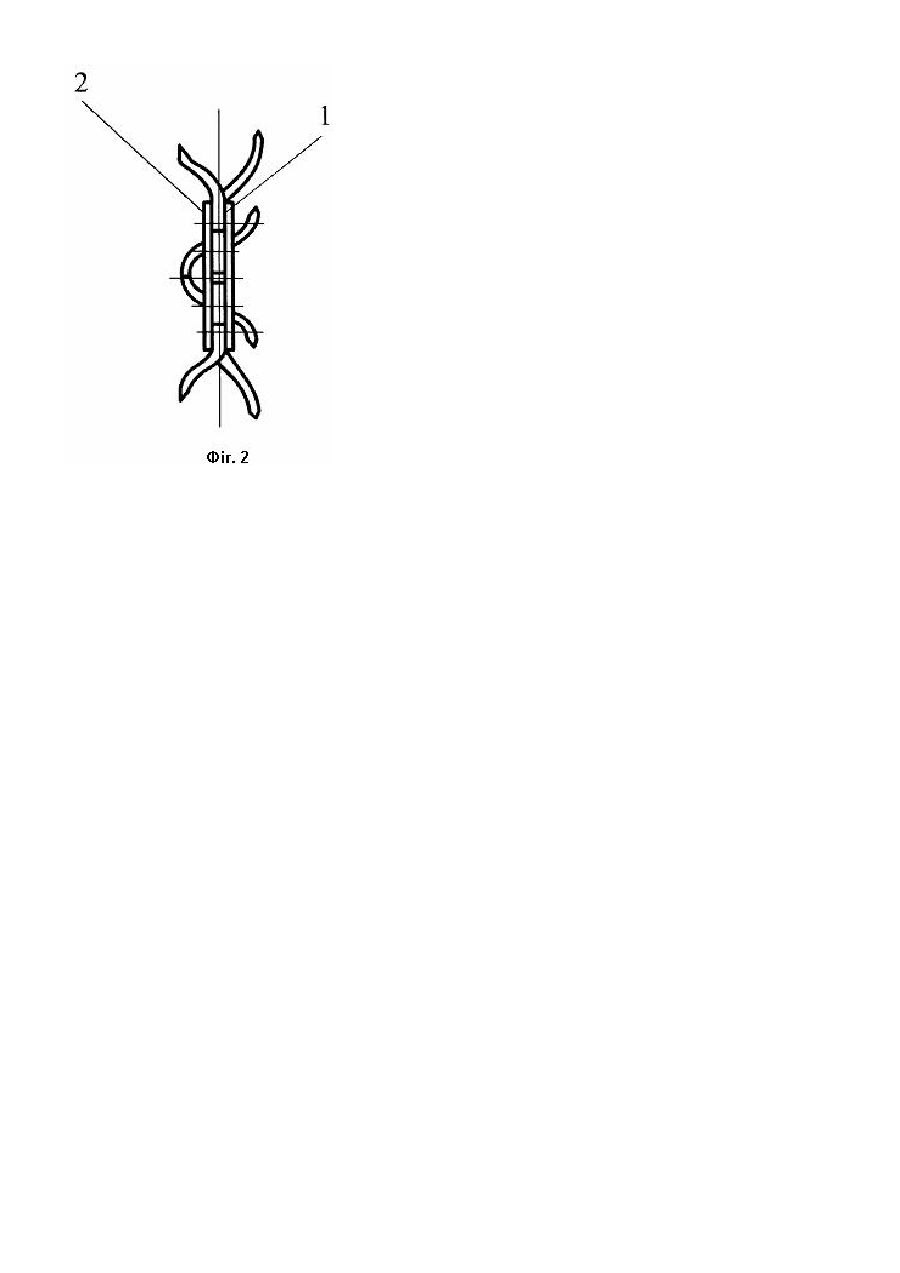

Корисна модель відноситься до галузі сільськогосподарського машинобудування і зокрема до знарядь для поверхневого розпушування ґрунту. Робочі органи голчастого типу відомі [1, 2]. Вони складаються з двох дисків, між якими закріплені прямолінійні або криволінійні загострені голки. Диски з голками встановлюються на осі з кроком 175...185мм. 8 таких робочих органів створюють батарею, яка закріплюється на рамі знаряддя. При роботі голчасті диски перекочуються по поверхні поля і розпушують верхній шар ґрунту, загортаючи при цьому насіння бур'янів та рослинні рештки. Недоліком таких робочих органів є неякісне виконання процесу розпушування ґрунту - диски встановлені на значній відстані один від одного, тому на полі після проходу знаряддя залишаються грудки розміром до 80...120мм, тоді як агровимоги потребують зменшення розмірів грудок до 20...40мм. Для покращення процесу роботи батареї встановлюють з кутом атаки 8...20град. до напряму руху, але це призводить до заглиблення дисків, підвищення енергетичних затрат. Задача корисної моделі - покращення технологічного процесу розпушування ґрунту та зменшення енерговитрат при роботі голчастих робочих органів. Задача вирішується тим, що голки робочих органів виконані попарно нахиленими відносно поздовжньої площини дисків в лівий та правий бік. На Фіг.1 показаний запропонований голчастий робочий орган борони, на Фіг.2 - те ж, вигляд збоку. Голчастий робочий орган борони складається з двох дисків 1 і 2, між якими знаходяться голки 3, які жорстко закріплені болтовим з'єднанням 4. Голки попарно розміщені так, що одна з них відхилена вліво від поздовжньо-вертикальної площини, інша відхилена вправо. Працює голчастий робочий орган так. При русі знаряддя голчастий робочий орган заглиблюється на визначену глибину і розпушує голками верхній шар ґрунту, загортає насіння та рослинні рештки в ґрунт. Голчаста борона забезпечує крок розпушення між лівосторонніми та правосторонніми голками до 90мм, зменшуючи таким чином загальний крок між парами голчастих дисків в 2 рази порівнюючи з серійними робочими органами. При цьому борона може працювати як з активним переміщенням дисків, так і з пасивним в залежності від напряму розміщення криволінійних голок відносно напрямку руху. Кути нахилу зубів вибрані таким чином, щоб нахил їх до ґрунту був менший кута тертя голки по ґрунту. Голчастий робочий орган борони має такі переваги перед існуючими робочими органами: - один голчастий робочий орган обробляє в два рази більшу площу поля порівняно з існуючими аналогами; - голчастий робочий орган забезпечує покращення загального структурного стану ґрунту, сприяє кращому накопиченню ґрунту вологою, що приводить до підвищення його родючості та урожайності с. г. культур; - запропонована конструкція зменшує загальні енерговитрати на розпушування ґрунту завдяки зменшенню кількості робочих органів борони. Джерела інформації: 1. Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини: Підручник - К.: Каравела, 2004. - С.56-58. 2. Сысолин П.В., Погорелый Л.В. Почвообрабатывающие и посевные машины: история, машиностроение, конструирование /К.: Феникс, 2005. -С.117-122.
