Оптична система для читання

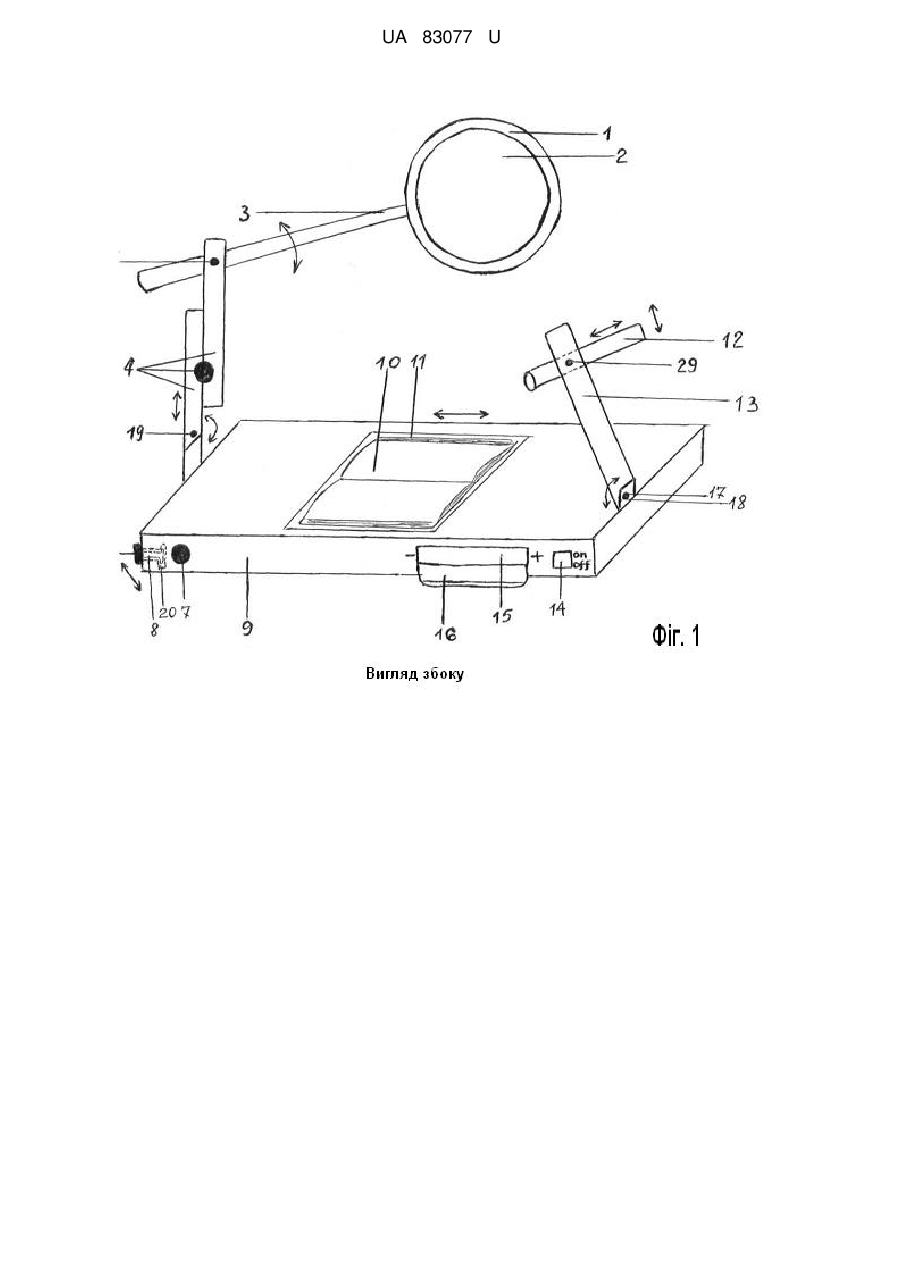

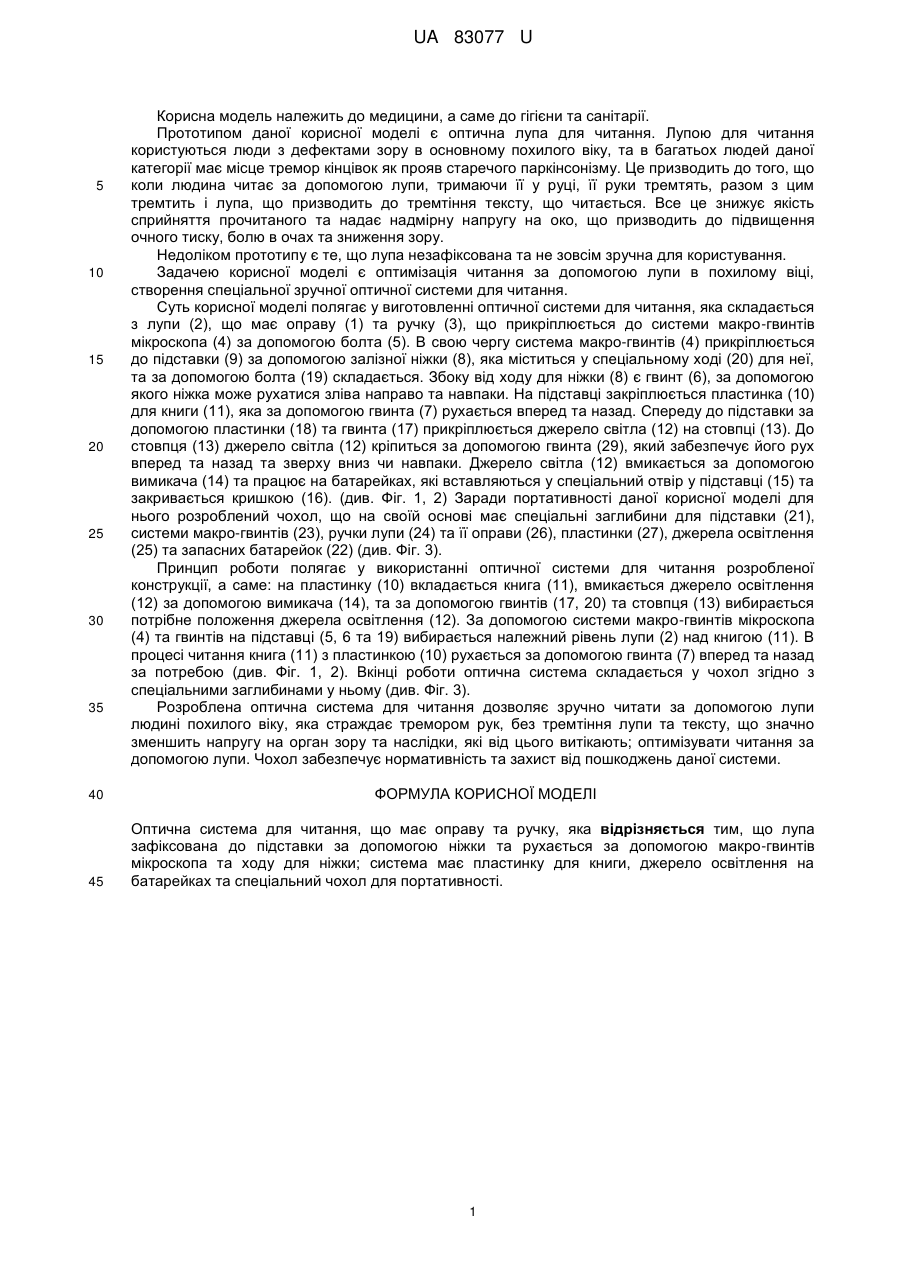

Реферат: Оптична система для читання містить оправу та ручку. Лупа зафіксована до підставки за допомогою ніжки та рухається за допомогою макро-гвинтів мікроскопа та ходу для ніжки. Система має пластинку для книги, джерело освітлення на батарейках та спеціальний чохол для портативності. UA 83077 U (12) UA 83077 U UA 83077 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини, а саме до гігієни та санітарії. Прототипом даної корисної моделі є оптична лупа для читання. Лупою для читання користуються люди з дефектами зору в основному похилого віку, та в багатьох людей даної категорії має місце тремор кінцівок як прояв старечого паркінсонізму. Це призводить до того, що коли людина читає за допомогою лупи, тримаючи її у руці, її руки тремтять, разом з цим тремтить і лупа, що призводить до тремтіння тексту, що читається. Все це знижує якість сприйняття прочитаного та надає надмірну напругу на око, що призводить до підвищення очного тиску, болю в очах та зниження зору. Недоліком прототипу є те, що лупа незафіксована та не зовсім зручна для користування. Задачею корисної моделі є оптимізація читання за допомогою лупи в похилому віці, створення спеціальної зручної оптичної системи для читання. Суть корисної моделі полягає у виготовленні оптичної системи для читання, яка складається з лупи (2), що має оправу (1) та ручку (3), що прикріплюється до системи макро-гвинтів мікроскопа (4) за допомогою болта (5). В свою чергу система макро-гвинтів (4) прикріплюється до підставки (9) за допомогою залізної ніжки (8), яка міститься у спеціальному ході (20) для неї, та за допомогою болта (19) складається. Збоку від ходу для ніжки (8) є гвинт (6), за допомогою якого ніжка може рухатися зліва направо та навпаки. На підставці закріплюється пластинка (10) для книги (11), яка за допомогою гвинта (7) рухається вперед та назад. Спереду до підставки за допомогою пластинки (18) та гвинта (17) прикріплюється джерело світла (12) на стовпці (13). До стовпця (13) джерело світла (12) кріпиться за допомогою гвинта (29), який забезпечує його рух вперед та назад та зверху вниз чи навпаки. Джерело світла (12) вмикається за допомогою вимикача (14) та працює на батарейках, які вставляються у спеціальний отвір у підставці (15) та закривається кришкою (16). (див. Фіг. 1, 2) Заради портативності даної корисної моделі для нього розроблений чохол, що на своїй основі має спеціальні заглибини для підставки (21), системи макро-гвинтів (23), ручки лупи (24) та її оправи (26), пластинки (27), джерела освітлення (25) та запасних батарейок (22) (див. Фіг. 3). Принцип роботи полягає у використанні оптичної системи для читання розробленої конструкції, а саме: на пластинку (10) вкладається книга (11), вмикається джерело освітлення (12) за допомогою вимикача (14), та за допомогою гвинтів (17, 20) та стовпця (13) вибирається потрібне положення джерела освітлення (12). За допомогою системи макро-гвинтів мікроскопа (4) та гвинтів на підставці (5, 6 та 19) вибирається належний рівень лупи (2) над книгою (11). В процесі читання книга (11) з пластинкою (10) рухається за допомогою гвинта (7) вперед та назад за потребою (див. Фіг. 1, 2). Вкінці роботи оптична система складається у чохол згідно з спеціальними заглибинами у ньому (див. Фіг. 3). Розроблена оптична система для читання дозволяє зручно читати за допомогою лупи людині похилого віку, яка страждає тремором рук, без тремтіння лупи та тексту, що значно зменшить напругу на орган зору та наслідки, які від цього витікають; оптимізувати читання за допомогою лупи. Чохол забезпечує нормативність та захист від пошкоджень даної системи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Оптична система для читання, що має оправу та ручку, яка відрізняється тим, що лупа зафіксована до підставки за допомогою ніжки та рухається за допомогою макро-гвинтів мікроскопа та ходу для ніжки; система має пластинку для книги, джерело освітлення на батарейках та спеціальний чохол для портативності. 1 UA 83077 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
