Реактор-змішувач

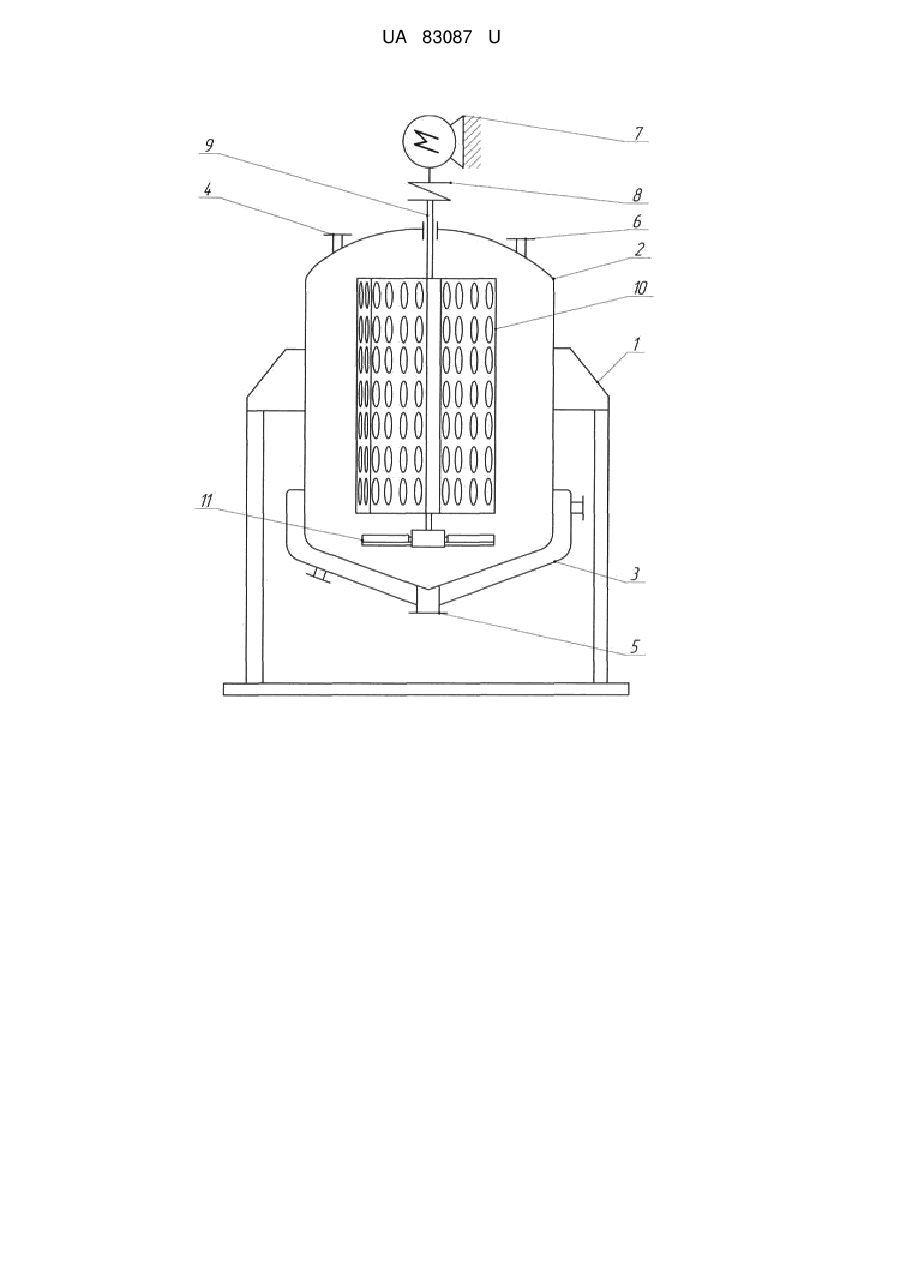

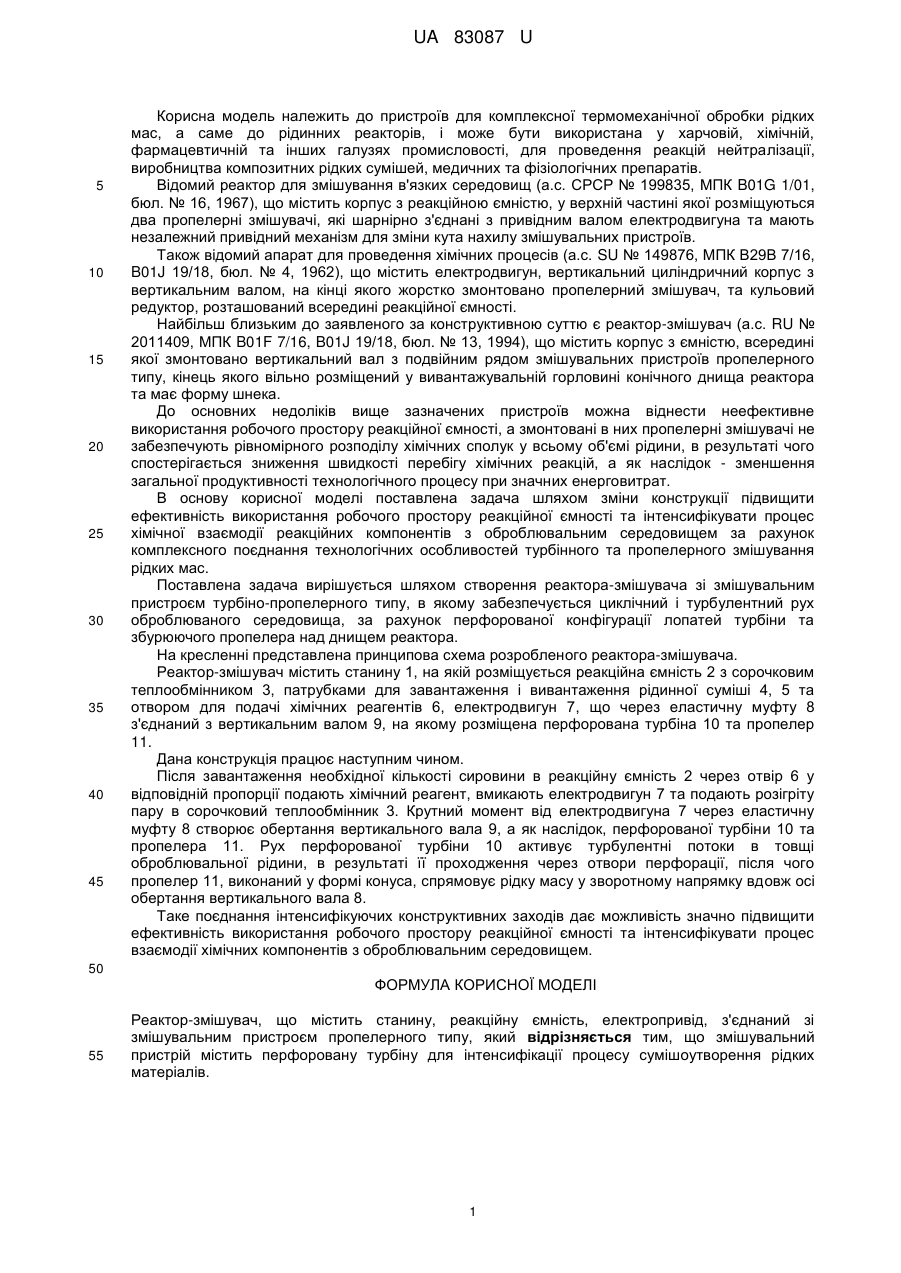

Реферат: Реактор-змішувач містить станину, реакційну ємність, електропривід, з'єднаний зі змішувальним пристроєм пропелерного типу. Змішувальний пристрій містить перфоровану турбіну для інтенсифікації процесу сумішоутворення рідких матеріалів. UA 83087 U (54) РЕАКТОР-ЗМІШУВАЧ UA 83087 U UA 83087 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до пристроїв для комплексної термомеханічної обробки рідких мас, а саме до рідинних реакторів, і може бути використана у харчовій, хімічній, фармацевтичній та інших галузях промисловості, для проведення реакцій нейтралізації, виробництва композитних рідких сумішей, медичних та фізіологічних препаратів. Відомий реактор для змішування в'язких середовищ (а.с. СРСР № 199835, МПК B01G 1/01, бюл. № 16, 1967), що містить корпус з реакційною ємністю, у верхній частині якої розміщуються два пропелерні змішувачі, які шарнірно з'єднані з привідним валом електродвигуна та мають незалежний привідний механізм для зміни кута нахилу змішувальних пристроїв. Також відомий апарат для проведення хімічних процесів (а.с. SU № 149876, МПК В29В 7/16, B01J 19/18, бюл. № 4, 1962), що містить електродвигун, вертикальний циліндричний корпус з вертикальним валом, на кінці якого жорстко змонтовано пропелерний змішувач, та кульовий редуктор, розташований всередині реакційної ємності. Найбільш близьким до заявленого за конструктивною суттю є реактор-змішувач (а.с. RU № 2011409, МПК B01F 7/16, B01J 19/18, бюл. № 13, 1994), що містить корпус з ємністю, всередині якої змонтовано вертикальний вал з подвійним рядом змішувальних пристроїв пропелерного типу, кінець якого вільно розміщений у вивантажувальній горловині конічного днища реактора та має форму шнека. До основних недоліків вище зазначених пристроїв можна віднести неефективне використання робочого простору реакційної ємності, а змонтовані в них пропелерні змішувачі не забезпечують рівномірного розподілу хімічних сполук у всьому об'ємі рідини, в результаті чого спостерігається зниження швидкості перебігу хімічних реакцій, а як наслідок - зменшення загальної продуктивності технологічного процесу при значних енерговитрат. В основу корисної моделі поставлена задача шляхом зміни конструкції підвищити ефективність використання робочого простору реакційної ємності та інтенсифікувати процес хімічної взаємодії реакційних компонентів з оброблювальним середовищем за рахунок комплексного поєднання технологічних особливостей турбінного та пропелерного змішування рідких мас. Поставлена задача вирішується шляхом створення реактора-змішувача зі змішувальним пристроєм турбіно-пропелерного типу, в якому забезпечується циклічний і турбулентний рух оброблюваного середовища, за рахунок перфорованої конфігурації лопатей турбіни та збурюючого пропелера над днищем реактора. На кресленні представлена принципова схема розробленого реактора-змішувача. Реактор-змішувач містить станину 1, на якій розміщується реакційна ємність 2 з сорочковим теплообмінником 3, патрубками для завантаження і вивантаження рідинної суміші 4, 5 та отвором для подачі хімічних реагентів 6, електродвигун 7, що через еластичну муфту 8 з'єднаний з вертикальним валом 9, на якому розміщена перфорована турбіна 10 та пропелер 11. Дана конструкція працює наступним чином. Після завантаження необхідної кількості сировини в реакційну ємність 2 через отвір 6 у відповідній пропорції подають хімічний реагент, вмикають електродвигун 7 та подають розігріту пару в сорочковий теплообмінник 3. Крутний момент від електродвигуна 7 через еластичну муфту 8 створює обертання вертикального вала 9, а як наслідок, перфорованої турбіни 10 та пропелера 11. Рух перфорованої турбіни 10 активує турбулентні потоки в товщі оброблювальної рідини, в результаті її проходження через отвори перфорації, після чого пропелер 11, виконаний у формі конуса, спрямовує рідку масу у зворотному напрямку вдовж осі обертання вертикального вала 8. Таке поєднання інтенсифікуючих конструктивних заходів дає можливість значно підвищити ефективність використання робочого простору реакційної ємності та інтенсифікувати процес взаємодії хімічних компонентів з оброблювальним середовищем. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Реактор-змішувач, що містить станину, реакційну ємність, електропривід, з'єднаний зі змішувальним пристроєм пропелерного типу, який відрізняється тим, що змішувальний пристрій містить перфоровану турбіну для інтенсифікації процесу сумішоутворення рідких матеріалів. 1 UA 83087 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
