Змішувач

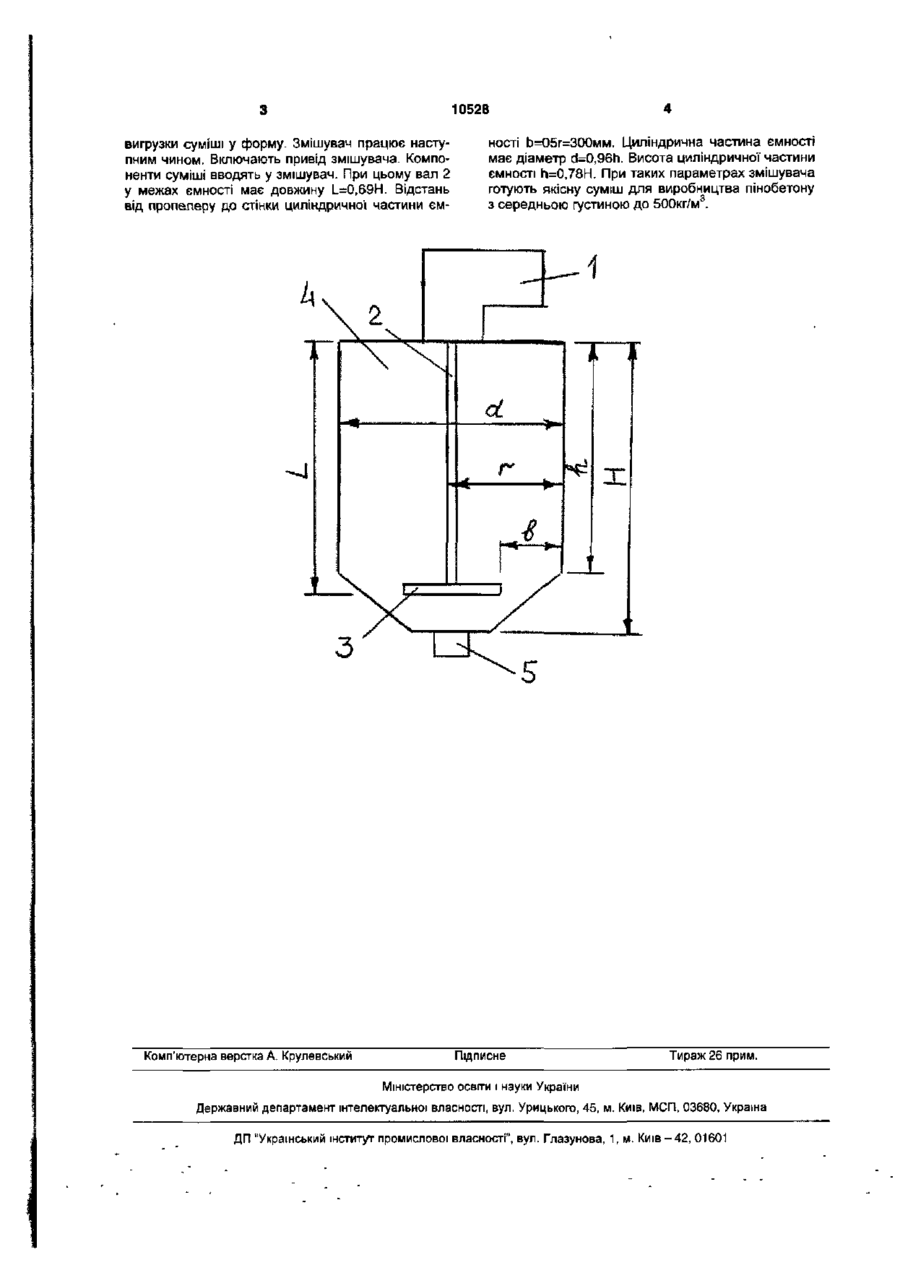

1. Змішувач, який містить верхній привід, вертикальний вал з перемішувальним органом у вигляді пропелера, розміщений у ємності, частина якої має циліндричну форму, який відрізняється тим, що вал у межах ємності має довжину, що складає 0,45-0,95 від висоти ємності. 2. Змішувач за п. 1, який відрізняється тим, що відстань від пропелера до стінки циліндричної частини ємності складає 0,15-0,85 від радіуса циліндричної частини ємності. 3. Змішувач за пп. 1, 2, який відрізняється тим, що циліндрична частина ємності має діаметр, що складає 0,4-1,8 від висоти циліндричної частини ємності. 4. Змішувач за пп. 1, 2, 3, який відрізняється тим, що висота циліндричної частини ємності складає 0,25-0,96 від висоти ємності. Корисна модель відноситься до змішувачів, що можуть бути використані, наприклад, у виробництві пористих бетонів. Відомий змішувач, який включає вертикальний перемішувальний орган, розміщений у ємності, що має відбійні перегородки [див. А.с. 1583301 СССР, В28С 5/38. Смеситель / Ю.Г. Ковальчук, В.В. Опекунов (СССР). - №4330736; заявлено 20.11.87; опубл. 07.08.90., Бюл. №29. - 2 с ] . Недоліком цього змішувача є те, що якість змішування досягається за рахунок наявності відбійних перегородок, що ускладнює конструкцію. Найбільш підходить до змішувача по технічному змісту змішувач, який включає вертикальний перемішуючий орган пропелерного типу, що розміщений у ємності [див. Довідник. Оборудование для производства строительных материалов. М., Машгиз, 1959,с 161-162]. Недоліком цього змішувача є те, що у ньому не досягається необхідна якість змішування компонентів пористого бетону. В основі корисної моделі покладена задача підвищення якості суміші. Технічний результат, забезпечуваний корисною моделлю, досягається тим, що в змішувачі, який включає верхній привід, вертикальний вал з перемішувальним органом у вигляді пропелеру, розміщений у ємності, частина якої має циліндричну форму, вал у межах ємності має довжину, що складає 0,45-0,95 від висоти ємності; відстань від пропелеру до стінки циліндричної частини ємності складає 0,15-0,85 від радіуса циліндричної части ни ємності; циліндрична частина ємності має діаметр, що складає 0,4-1,8 від висоти циліндричної частини ємності; висота циліндричної частини ємності складає 0,25-0,96 від висоти ємності. Зміст корисної моделі у наступному. Змішувач для приготування будівельної суміші (див. схему) висотою Н включає верхній привід 1, вертикальний вал 2 довжиною L з перемішувальним органом у вигляді пропелеру 3, розміщений у ємності 4, частина якої має циліндричну форму висотою h, діаметром d и радіусом г. Внизу розташований пристрій-затвор 5 для вигрузки суміші у форму. Змішувач для приготування будівельної суміші працює наступним чином. Включають привід змішувача. Компоненти суміші, наприклад, цемент, пісок, добавки, воду вводять у змішувач. Вал 2 у межах ємності має довжину І_=(0,45-^0,95)Н. Відстань від пропелеру до стінки циліндричної частини ємності Ь=(0,15-^0,85)г. Циліндрична частина ємності має діаметр d=(0,4-1,8)h Висота циліндричної частини ємності п=(0,25-^0,96)Н. При таких параметрах змішувача приготують якісну суміш для виробництва, наприклад, пористого бетону. Приклад. Змішувач для приготування пінобетонної суміші (див. схему) висотою Н=1600мм включає верхній привід 1, вертикальний вал 2 довжиною L-1100мм з перемішувальним органом у вигляді пропелеру 3, розміщений у ємності 4, частина якої має циліндричну форму висотою h=1250MM, діаметром а=1200мм и радіусом г=600 мм. Внизу розташований пристрій-затвор 5 для 00 CM ю о 10528 вигрузки суміші у форму. Змішувач працює наступним чином. Включають привід змішувача. Компоненти суміші вводять у змішувач. При цьому вал 2 у межах ємності має довжину І_=О,69Н. Відстань від пропелеру до стінки циліндричної частини єм Комп'ютерна верстка А. Крулевський ності Ь=05г=300мм. Циліндрична частина ємності має діаметр d=0,96h. Висота циліндричної частини ємності h=0,78H. При таких параметрах змішувача готують якісну суміш для виробництва пінобетону з середньою густиною до 500кг/м . Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
