Прокатний стан, що містить горизонтальні і вертикальні кліті

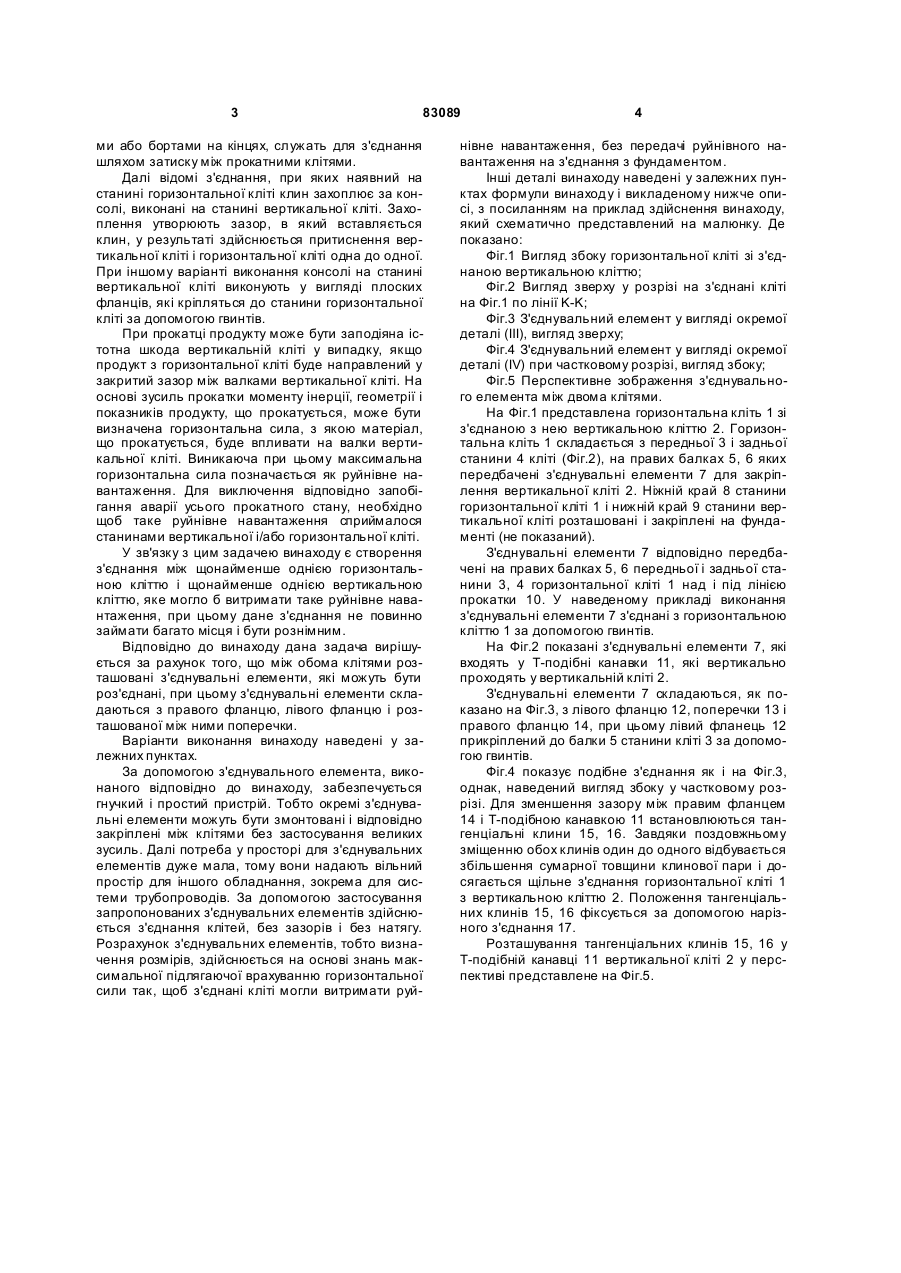

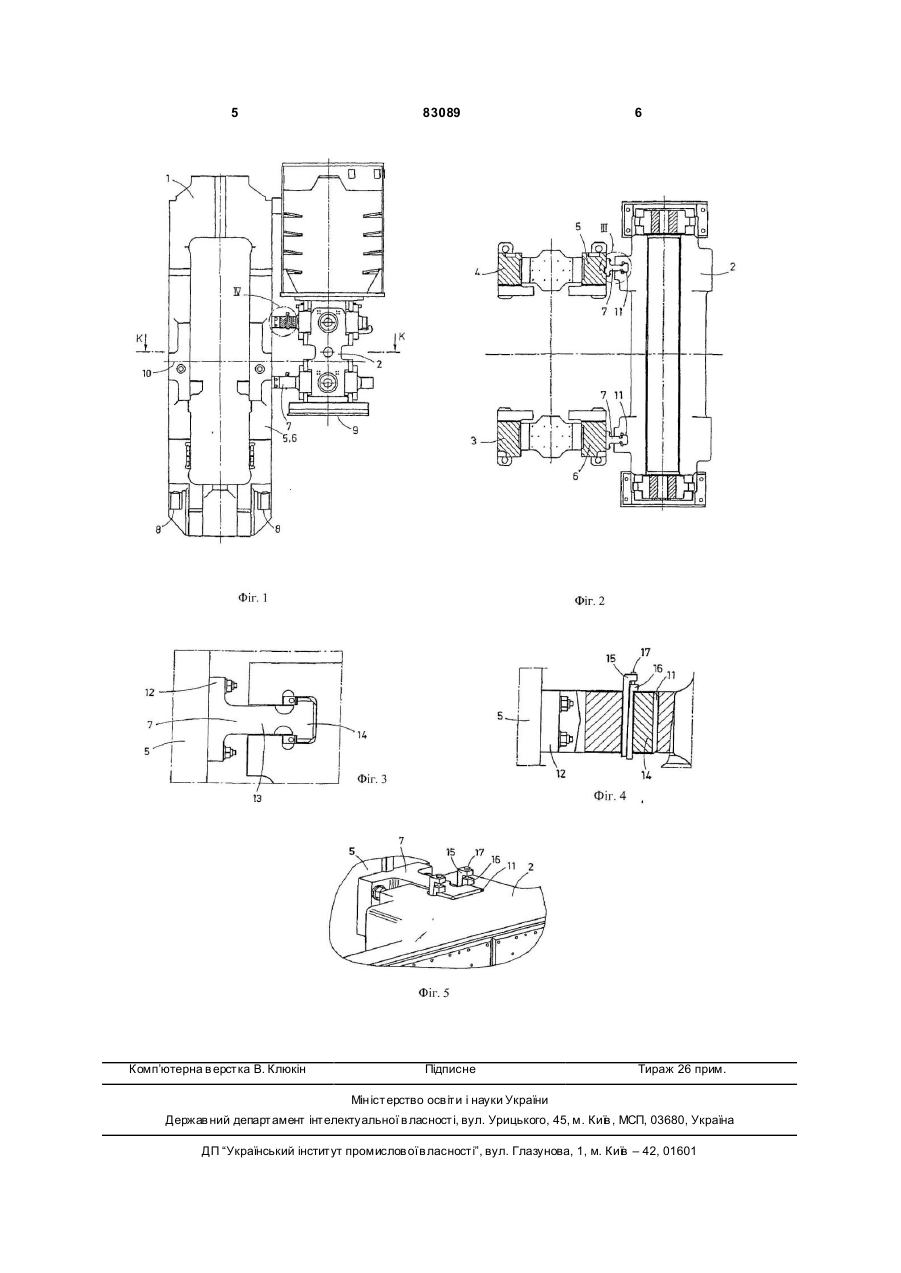

1. Прокатний стан з щонайменше однією горизонтальною кліттю (1) і щонайменше однією вертикальною кліттю (2), які з'єднані одна з одною, який відрізняється тим, що між обома клітями (1, 2) з можливістю роз'єднання розташовані з'єднувальні елементи (7), які складаються з лівого фланця (12), правого фланця (14) і розташованої між ними поперечки (13). 2. Прокатний стан за п. 1, який відрізняється тим, що фланці (12, 14) з'єднувальних елементів (7) з'єднані з горизонтальною кліттю (1) і вертикальною кліттю (2) за допомогою гвинтів. C2 2 (19) 1 3 83089 ми або бортами на кінцях, служать для з'єднання шляхом затиску між прокатними клітями. Далі відомі з'єднання, при яких наявний на станині горизонтальної кліті клин захоплює за консолі, виконані на станині вертикальної кліті. Захоплення утворюють зазор, в який вставляється клин, у результаті здійснюється притиснення вертикальної кліті і горизонтальної кліті одна до одної. При іншому варіанті виконання консолі на станині вертикальної кліті виконують у вигляді плоских фланців, які кріпляться до станини горизонтальної кліті за допомогою гвинтів. При прокатці продукту може бути заподіяна істотна шкода вертикальній кліті у випадку, якщо продукт з горизонтальної кліті буде направлений у закритий зазор між валками вертикальної кліті. На основі зусиль прокатки моменту інерції, геометрії і показників продукту, що прокатується, може бути визначена горизонтальна сила, з якою матеріал, що прокатується, буде впливати на валки вертикальної кліті. Виникаюча при цьому максимальна горизонтальна сила позначається як руйнівне навантаження. Для виключення відповідно запобігання аварії усього прокатного стану, необхідно щоб таке руйнівне навантаження сприймалося станинами вертикальної і/або горизонтальної кліті. У зв'язку з цим задачею винаходу є створення з'єднання між щонайменше однією горизонтальною кліттю і щонайменше однією вертикальною кліттю, яке могло б витримати таке руйнівне навантаження, при цьому дане з'єднання не повинно займати багато місця і бути рознімним. Відповідно до винаходу дана задача вирішується за рахунок того, що між обома клітями розташовані з'єднувальні елементи, які можуть бути роз'єднані, при цьому з'єднувальні елементи складаються з правого фланцю, лівого фланцю і розташованої між ними поперечки. Варіанти виконання винаходу наведені у залежних пунктах. За допомогою з'єднувального елемента, виконаного відповідно до винаходу, забезпечується гнучкий і простий пристрій. Тобто окремі з'єднувальні елементи можуть бути змонтовані і відповідно закріплені між клітями без застосування великих зусиль. Далі потреба у просторі для з'єднувальних елементів дуже мала, тому вони надають вільний простір для іншого обладнання, зокрема для системи трубопроводів. За допомогою застосування запропонованих з'єднувальних елементів здійснюється з'єднання клітей, без зазорів і без натягу. Розрахунок з'єднувальних елементів, тобто визначення розмірів, здійснюється на основі знань максимальної підлягаючої врахуванню горизонтальної сили так, щоб з'єднані кліті могли витримати руй 4 нівне навантаження, без передачі руйнівного навантаження на з'єднання з фундаментом. Інші деталі винаходу наведені у залежних пунктах формули винаходу і викладеному нижче описі, з посиланням на приклад здійснення винаходу, який схематично представлений на малюнку. Де показано: Фіг.1 Вигляд збоку горизонтальної кліті зі з'єднаною вертикальною кліттю; Фіг.2 Вигляд зверху у розрізі на з'єднані кліті на Фіг.1 по лінії K-K; Фіг.3 З'єднувальний елемент у вигляді окремої деталі (III), вигляд зверху; Фіг.4 З'єднувальний елемент у вигляді окремої деталі (IV) при частковому розрізі, вигляд збоку; Фіг.5 Перспективне зображення з'єднувального елемента між двома клітями. На Фіг.1 представлена горизонтальна кліть 1 зі з'єднаною з нею вертикальною кліттю 2. Горизонтальна кліть 1 складається з передньої 3 і задньої станини 4 кліті (Фіг.2), на правих балках 5, 6 яких передбачені з'єднувальні елементи 7 для закріплення вертикальної кліті 2. Ніжній край 8 станини горизонтальної кліті 1 і нижній край 9 станини вертикальної кліті розташовані і закріплені на фундаменті (не показаний). З'єднувальні елементи 7 відповідно передбачені на правих балках 5, 6 передньої і задньої станини 3, 4 горизонтальної кліті 1 над і під лінією прокатки 10. У наведеному прикладі виконання з'єднувальні елементи 7 з'єднані з горизонтальною кліттю 1 за допомогою гвинтів. На Фіг.2 показані з'єднувальні елементи 7, які входять у Т-подібні канавки 11, які вертикально проходять у вертикальній кліті 2. З'єднувальні елементи 7 складаються, як показано на Фіг.3, з лівого фланцю 12, поперечки 13 і правого фланцю 14, при цьому лівий фланець 12 прикріплений до балки 5 станини кліті 3 за допомогою гвинтів. Фіг.4 показує подібне з'єднання як і на Фіг.3, однак, наведений вигляд збоку у частковому розрізі. Для зменшення зазору між правим фланцем 14 і Т-подібною канавкою 11 встановлюються тангенціальні клини 15, 16. Завдяки поздовжньому зміщенню обох клинів один до одного відбувається збільшення сумарної товщини клинової пари і досягається щільне з'єднання горизонтальної кліті 1 з вертикальною кліттю 2. Положення тангенціальних клинів 15, 16 фіксується за допомогою нарізного з'єднання 17. Розташування тангенціальних клинів 15, 16 у Т-подібній канавці 11 вертикальної кліті 2 у перспективі представлене на Фіг.5. 5 Комп’ютерна в ерстка В. Клюкін 83089 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
