Водонапірна башта-фільтр

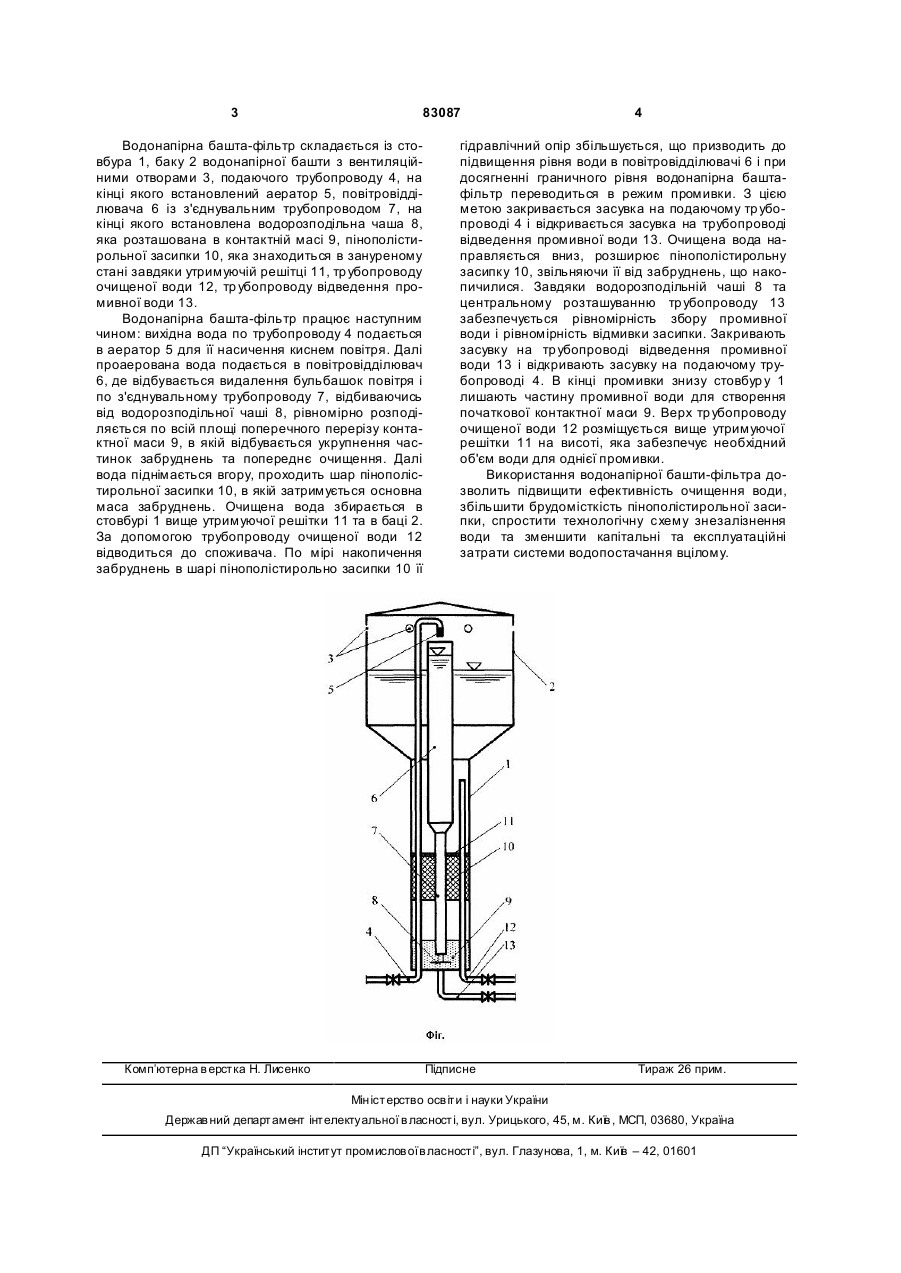

Водонапірна башта-фільтр, яка містить бак з вентиляційними отворами, стовбур, подавальний трубопровід, на кінці якого встановлено аератор, повітровіддільник із з'єднувальним трубопроводом, пінополістирольну засипку, утримуючу решітку, тр убопровід очищеної води, трубопровід відведення промивної води, яка відрізняється тим, що на кінці з'єднувального трубопроводу встановлена водорозподільна чаша, яка розміщена в шарі контактної маси із затриманих пластівців. (19) (21) a200606137 (22) 02.06.2006 (46) 10.06.2008, Бюл.№ 11, 2008 р. (72) ОРЛОВ ВАЛЕРІЙ ОЛЕГОВИЧ, U A, МАРТИНОВ СЕРГІЙ ЮРІЙОВИЧ, UA, ЗОЩУК ВІТАЛІЙ ОЛЕГОВИЧ, UA (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ, UA (56) UA 10199, C02F 1/64, B01D 24/00, 2005 UA 53222, C02F 1/64, B01D 24/00, 2003 UA 20449, B01D 24/12, C02F 1/64, 1998 UA 1171, C02F 1/64, B01D 36/00, 1993 3 83087 Водонапірна башта-фільтр складається із стовбура 1, баку 2 водонапірної башти з вентиляційними отворами 3, подаючого трубопроводу 4, на кінці якого встановлений аератор 5, повітровідділювача 6 із з'єднувальним трубопроводом 7, на кінці якого встановлена водорозподільна чаша 8, яка розташована в контактній масі 9, пінополістирольної засипки 10, яка знаходиться в зануреному стані завдяки утримуючій решітці 11, тр убопроводу очищеної води 12, тр убопроводу відведення промивної води 13. Водонапірна башта-фільтр працює наступним чином: вихідна вода по трубопроводу 4 подається в аератор 5 для її насичення киснем повітря. Далі проаерована вода подається в повітровідділювач 6, де відбувається видалення бульбашок повітря і по з'єднувальному трубопроводу 7, відбиваючись від водорозподільної чаші 8, рівномірно розподіляється по всій площі поперечного перерізу контактної маси 9, в якій відбувається укрупнення частинок забруднень та попереднє очищення. Далі вода піднімається вгору, проходить шар пінополістирольної засипки 10, в якій затримується основна маса забруднень. Очищена вода збирається в стовбурі 1 вище утримуючої решітки 11 та в баці 2. За допомогою трубопроводу очищеної води 12 відводиться до споживача. По мірі накопичення забруднень в шарі пінополістирольно засипки 10 її Комп’ютерна в ерстка Н. Лисенко 4 гідравлічний опір збільшується, що призводить до підвищення рівня води в повітровідділювачі 6 і при досягненні граничного рівня водонапірна баштафільтр переводиться в режим промивки. З цією метою закривається засувка на подаючому тр убопроводі 4 і відкривається засувка на трубопроводі відведення промивної води 13. Очищена вода направляється вниз, розширює пінополістирольну засипку 10, звільняючи її від забруднень, що накопичилися. Завдяки водорозподільній чаші 8 та центральному розташуванню тр убопроводу 13 забезпечується рівномірність збору промивної води і рівномірність відмивки засипки. Закривають засувку на тр убопроводі відведення промивної води 13 і відкривають засувку на подаючому трубопроводі 4. В кінці промивки знизу стовбур у 1 лишають частину промивної води для створення початкової контактної маси 9. Верх тр убопроводу очищеної води 12 розміщується вище утримуючої решітки 11 на висоті, яка забезпечує необхідний об'єм води для однієї промивки. Використання водонапірної башти-фільтра дозволить підвищити ефективність очищення води, збільшити брудомісткість пінополістирольної засипки, спростити технологічну схему знезалізнення води та зменшити капітальні та експлуатаційні затрати системи водопостачання вцілому. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
