Установка для біологічного очищення побутових стічних вод

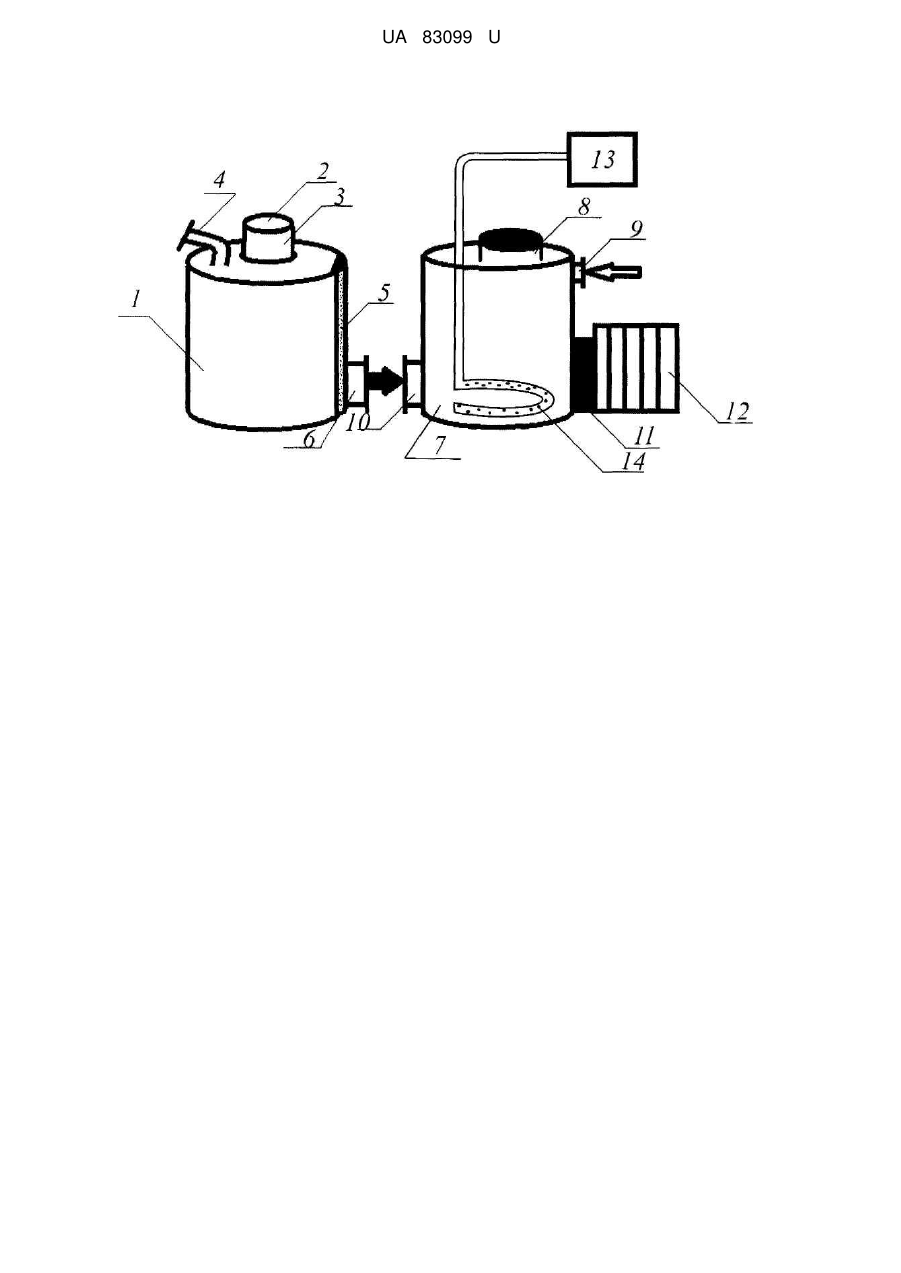

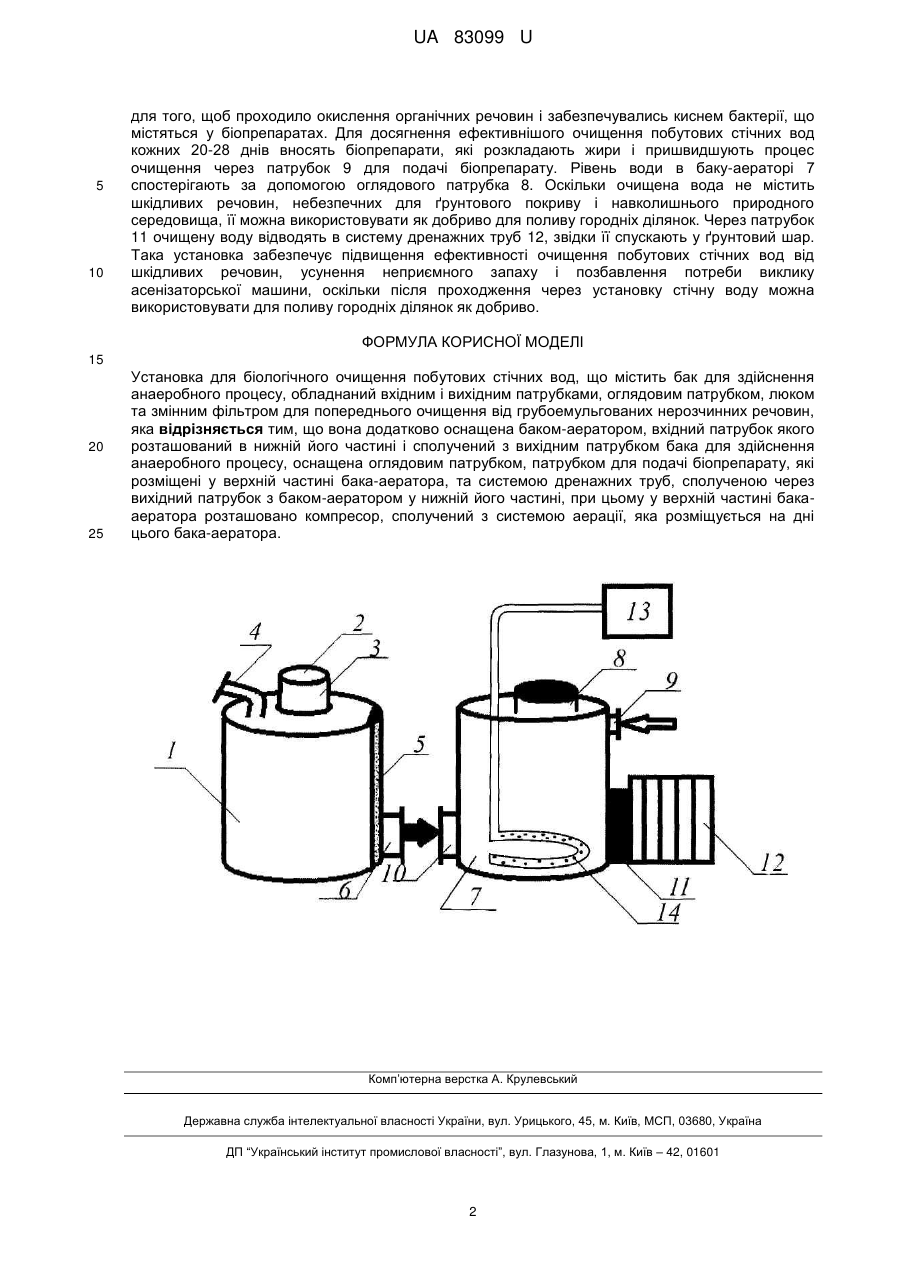

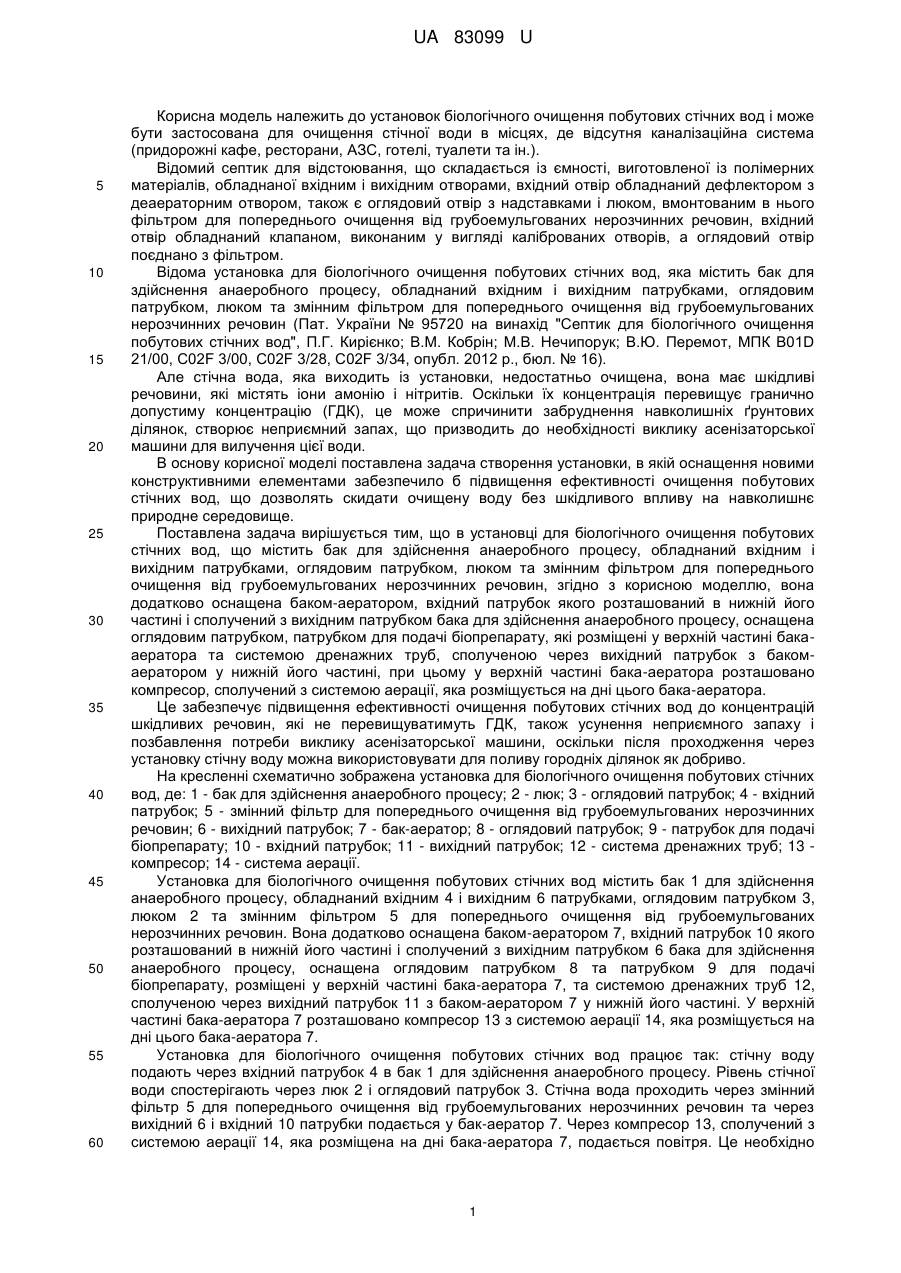

Реферат: Установка для біологічного очищення побутових стічних вод містить бак для здійснення анаеробного процесу, обладнаний вхідним і вихідним патрубками, оглядовим патрубком, люком та змінним фільтром для попереднього очищення від грубоемульгованих нерозчинних речовин. Додатково установка оснащена баком-аератором, вхідний патрубок якого розташований в нижній його частині і сполучений з вихідним патрубком бака для здійснення анаеробного процесу, оснащена оглядовим патрубком, патрубком для подачі біопрепарату, які розміщені у верхній частині бака-аератора, та системою дренажних труб, сполученою через вихідний патрубок з баком-аератором у нижній його частині. При цьому у верхній частині бака-аератора розташовано компресор, сполучений з системою аерації, яка розміщується на дні цього бакааератора. UA 83099 U (12) UA 83099 U UA 83099 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до установок біологічного очищення побутових стічних вод і може бути застосована для очищення стічної води в місцях, де відсутня каналізаційна система (придорожні кафе, ресторани, АЗС, готелі, туалети та ін.). Відомий септик для відстоювання, що складається із ємності, виготовленої із полімерних матеріалів, обладнаної вхідним і вихідним отворами, вхідний отвір обладнаний дефлектором з деаераторним отвором, також є оглядовий отвір з надставками і люком, вмонтованим в нього фільтром для попереднього очищення від грубоемульгованих нерозчинних речовин, вхідний отвір обладнаний клапаном, виконаним у вигляді каліброваних отворів, а оглядовий отвір поєднано з фільтром. Відома установка для біологічного очищення побутових стічних вод, яка містить бак для здійснення анаеробного процесу, обладнаний вхідним і вихідним патрубками, оглядовим патрубком, люком та змінним фільтром для попереднього очищення від грубоемульгованих нерозчинних речовин (Пат. України № 95720 на винахід "Септик для біологічного очищення побутових стічних вод", П.Г. Кирієнко; В.М. Кобрін; М.В. Нечипорук; В.Ю. Перемот, МПК B01D 21/00, C02F 3/00, C02F 3/28, C02F 3/34, опубл. 2012 р., бюл. № 16). Але стічна вода, яка виходить із установки, недостатньо очищена, вона має шкідливі речовини, які містять іони амонію і нітритів. Оскільки їх концентрація перевищує гранично допустиму концентрацію (ГДК), це може спричинити забруднення навколишніх ґрунтових ділянок, створює неприємний запах, що призводить до необхідності виклику асенізаторської машини для вилучення цієї води. В основу корисної моделі поставлена задача створення установки, в якій оснащення новими конструктивними елементами забезпечило б підвищення ефективності очищення побутових стічних вод, що дозволять скидати очищену воду без шкідливого впливу на навколишнє природне середовище. Поставлена задача вирішується тим, що в установці для біологічного очищення побутових стічних вод, що містить бак для здійснення анаеробного процесу, обладнаний вхідним і вихідним патрубками, оглядовим патрубком, люком та змінним фільтром для попереднього очищення від грубоемульгованих нерозчинних речовин, згідно з корисною моделлю, вона додатково оснащена баком-аератором, вхідний патрубок якого розташований в нижній його частині і сполучений з вихідним патрубком бака для здійснення анаеробного процесу, оснащена оглядовим патрубком, патрубком для подачі біопрепарату, які розміщені у верхній частині бакааератора та системою дренажних труб, сполученою через вихідний патрубок з бакомаератором у нижній його частині, при цьому у верхній частині бака-аератора розташовано компресор, сполучений з системою аерації, яка розміщується на дні цього бака-аератора. Це забезпечує підвищення ефективності очищення побутових стічних вод до концентрацій шкідливих речовин, які не перевищуватимуть ГДК, також усунення неприємного запаху і позбавлення потреби виклику асенізаторської машини, оскільки після проходження через установку стічну воду можна використовувати для поливу городніх ділянок як добриво. На кресленні схематично зображена установка для біологічного очищення побутових стічних вод, де: 1 - бак для здійснення анаеробного процесу; 2 - люк; 3 - оглядовий патрубок; 4 - вхідний патрубок; 5 - змінний фільтр для попереднього очищення від грубоемульгованих нерозчинних речовин; 6 - вихідний патрубок; 7 - бак-аератор; 8 - оглядовий патрубок; 9 - патрубок для подачі біопрепарату; 10 - вхідний патрубок; 11 - вихідний патрубок; 12 - система дренажних труб; 13 компресор; 14 - система аерації. Установка для біологічного очищення побутових стічних вод містить бак 1 для здійснення анаеробного процесу, обладнаний вхідним 4 і вихідним 6 патрубками, оглядовим патрубком 3, люком 2 та змінним фільтром 5 для попереднього очищення від грубоемульгованих нерозчинних речовин. Вона додатково оснащена баком-аератором 7, вхідний патрубок 10 якого розташований в нижній його частині і сполучений з вихідним патрубком 6 бака для здійснення анаеробного процесу, оснащена оглядовим патрубком 8 та патрубком 9 для подачі біопрепарату, розміщені у верхній частині бака-аератора 7, та системою дренажних труб 12, сполученою через вихідний патрубок 11 з баком-аератором 7 у нижній його частині. У верхній частині бака-аератора 7 розташовано компресор 13 з системою аерації 14, яка розміщується на дні цього бака-аератора 7. Установка для біологічного очищення побутових стічних вод працює так: стічну воду подають через вхідний патрубок 4 в бак 1 для здійснення анаеробного процесу. Рівень стічної води спостерігають через люк 2 і оглядовий патрубок 3. Стічна вода проходить через змінний фільтр 5 для попереднього очищення від грубоемульгованих нерозчинних речовин та через вихідний 6 і вхідний 10 патрубки подається у бак-аератор 7. Через компресор 13, сполучений з системою аерації 14, яка розміщена на дні бака-аератора 7, подається повітря. Це необхідно 1 UA 83099 U 5 10 для того, щоб проходило окислення органічних речовин і забезпечувались киснем бактерії, що містяться у біопрепаратах. Для досягнення ефективнішого очищення побутових стічних вод кожних 20-28 днів вносять біопрепарати, які розкладають жири і пришвидшують процес очищення через патрубок 9 для подачі біопрепарату. Рівень води в баку-аераторі 7 спостерігають за допомогою оглядового патрубка 8. Оскільки очищена вода не містить шкідливих речовин, небезпечних для ґрунтового покриву і навколишнього природного середовища, її можна використовувати як добриво для поливу городніх ділянок. Через патрубок 11 очищену воду відводять в систему дренажних труб 12, звідки її спускають у ґрунтовий шар. Така установка забезпечує підвищення ефективності очищення побутових стічних вод від шкідливих речовин, усунення неприємного запаху і позбавлення потреби виклику асенізаторської машини, оскільки після проходження через установку стічну воду можна використовувати для поливу городніх ділянок як добриво. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Установка для біологічного очищення побутових стічних вод, що містить бак для здійснення анаеробного процесу, обладнаний вхідним і вихідним патрубками, оглядовим патрубком, люком та змінним фільтром для попереднього очищення від грубоемульгованих нерозчинних речовин, яка відрізняється тим, що вона додатково оснащена баком-аератором, вхідний патрубок якого розташований в нижній його частині і сполучений з вихідним патрубком бака для здійснення анаеробного процесу, оснащена оглядовим патрубком, патрубком для подачі біопрепарату, які розміщені у верхній частині бака-аератора, та системою дренажних труб, сполученою через вихідний патрубок з баком-аератором у нижній його частині, при цьому у верхній частині бакааератора розташовано компресор, сполучений з системою аерації, яка розміщується на дні цього бака-аератора. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
