Спосіб регенерації аміаку із фільтрової рідини у виробництві соди

Номер патенту: 83188

Опубліковано: 27.08.2013

Автори: Сергієнко Денис Павлович, Посторонко Анатолій Іванович

Завантажити PDF файл.

Формула / Реферат

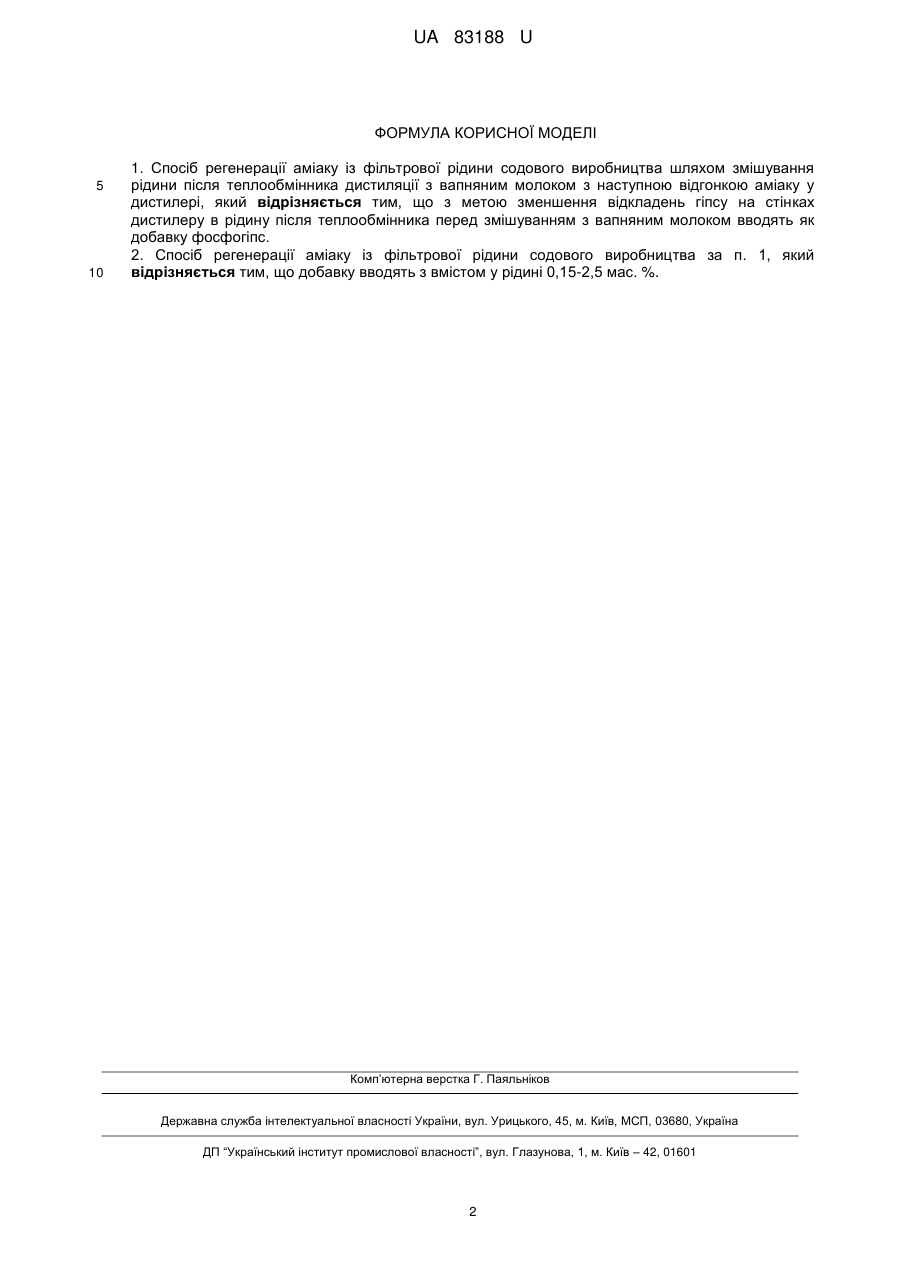

1. Спосіб регенерації аміаку із фільтрової рідини содового виробництва шляхом змішування рідини після теплообмінника дистиляції з вапняним молоком з наступною відгонкою аміаку у дистилері, який відрізняється тим, що з метою зменшення відкладень гіпсу на стінках дистилеру в рідину після теплообмінника перед змішуванням з вапняним молоком вводять як добавку фосфогіпс.

2. Спосіб регенерації аміаку із фільтрової рідини содового виробництва за п. 1, який відрізняється тим, що добавку вводять з вмістом у рідині 0,15-2,5 мас. %.

Текст

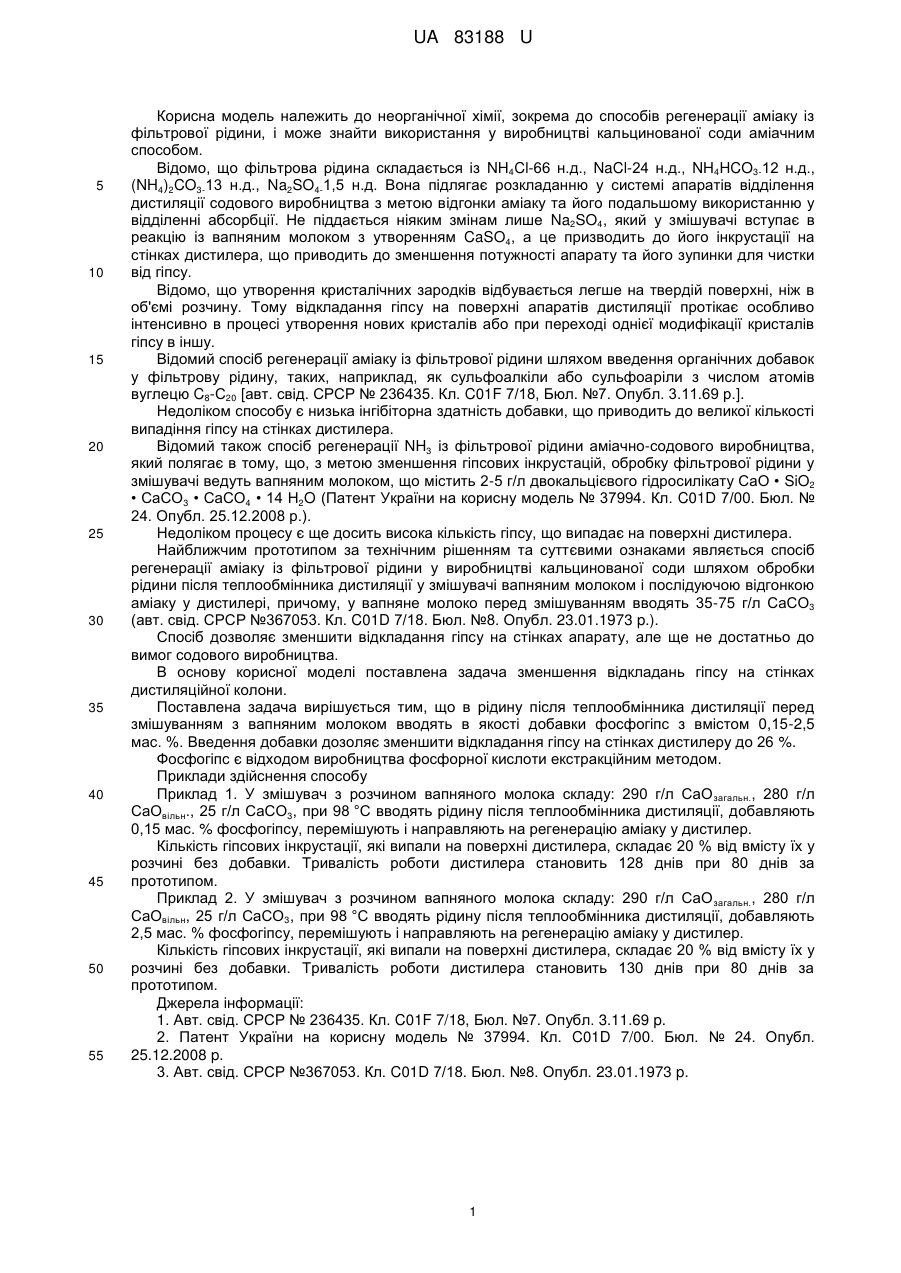

Реферат: UA 83188 U UA 83188 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до неорганічної хімії, зокрема до способів регенерації аміаку із фільтрової рідини, і може знайти використання у виробництві кальцинованої соди аміачним способом. Відомо, що фільтрова рідина складається із NH4Cl-66 н.д., NaCl-24 н.д., NH4HCO3-12 н.д., (NH4)2CO3-13 н.д., Na2SO4-1,5 н.д. Вона підлягає розкладанню у системі апаратів відділення дистиляції содового виробництва з метою відгонки аміаку та його подальшому використанню у відділенні абсорбції. Не піддається ніяким змінам лише Na2SO4, який у змішувачі вступає в реакцію із вапняним молоком з утворенням CaSO4, а це призводить до його інкрустації на стінках дистилера, що приводить до зменшення потужності апарату та його зупинки для чистки від гіпсу. Відомо, що утворення кристалічних зародків відбувається легше на твердій поверхні, ніж в об'ємі розчину. Тому відкладання гіпсу на поверхні апаратів дистиляції протікає особливо інтенсивно в процесі утворення нових кристалів або при переході однієї модифікації кристалів гіпсу в іншу. Відомий спосіб регенерації аміаку із фільтрової рідини шляхом введення органічних добавок у фільтрову рідину, таких, наприклад, як сульфоалкіли або сульфоаріли з числом атомів вуглецю C8-С20 [авт. свід. СРСР № 236435. Кл. C01F 7/18, Бюл. №7. Опубл. 3.11.69 р.]. Недоліком способу є низька інгібіторна здатність добавки, що приводить до великої кількості випадіння гіпсу на стінках дистилера. Відомий також спосіб регенерації NH3 із фільтрової рідини аміачно-содового виробництва, який полягає в тому, що, з метою зменшення гіпсових інкрустацій, обробку фільтрової рідини у змішувачі ведуть вапняним молоком, що містить 2-5 г/л двокальцієвого гідросилікату СаО • SiO2 • СаСО3 • СаСО4 • 14 Н2O (Патент України на корисну модель № 37994. Кл. C01D 7/00. Бюл. № 24. Опубл. 25.12.2008 р.). Недоліком процесу є ще досить висока кількість гіпсу, що випадає на поверхні дистилера. Найближчим прототипом за технічним рішенням та суттєвими ознаками являється спосіб регенерації аміаку із фільтрової рідини у виробництві кальцинованої соди шляхом обробки рідини після теплообмінника дистиляції у змішувачі вапняним молоком і послідуючою відгонкою аміаку у дистилері, причому, у вапняне молоко перед змішуванням вводять 35-75 г/л СаСО3 (авт. свід. СРСР №367053. Кл. C01D 7/18. Бюл. №8. Опубл. 23.01.1973 p.). Спосіб дозволяє зменшити відкладання гіпсу на стінках апарату, але ще не достатньо до вимог содового виробництва. В основу корисної моделі поставлена задача зменшення відкладань гіпсу на стінках дистиляційної колони. Поставлена задача вирішується тим, що в рідину після теплообмінника дистиляції перед змішуванням з вапняним молоком вводять в якості добавки фосфогіпс з вмістом 0,15-2,5 мас. %. Введення добавки дозоляє зменшити відкладання гіпсу на стінках дистилеру до 26 %. Фосфогіпс є відходом виробництва фосфорної кислоти екстракційним методом. Приклади здійснення способу Приклад 1. У змішувач з розчином вапняного молока складу: 290 г/л СаО загальн., 280 г/л СаОвільн., 25 г/л СаСО3, при 98 °C вводять рідину після теплообмінника дистиляції, добавляють 0,15 мас. % фосфогіпсу, перемішують і направляють на регенерацію аміаку у дистилер. Кількість гіпсових інкрустації, які випали на поверхні дистилера, складає 20 % від вмісту їх у розчині без добавки. Тривалість роботи дистилера становить 128 днів при 80 днів за прототипом. Приклад 2. У змішувач з розчином вапняного молока складу: 290 г/л СаО загальн., 280 г/л СаОвільн, 25 г/л СаСО3, при 98 °C вводять рідину після теплообмінника дистиляції, добавляють 2,5 мас. % фосфогіпсу, перемішують і направляють на регенерацію аміаку у дистилер. Кількість гіпсових інкрустації, які випали на поверхні дистилера, складає 20 % від вмісту їх у розчині без добавки. Тривалість роботи дистилера становить 130 днів при 80 днів за прототипом. Джерела інформації: 1. Авт. свід. СРСР № 236435. Кл. C01F 7/18, Бюл. №7. Опубл. 3.11.69 p. 2. Патент України на корисну модель № 37994. Кл. C01D 7/00. Бюл. № 24. Опубл. 25.12.2008 p. 3. Авт. свід. СРСР №367053. Кл. C01D 7/18. Бюл. №8. Опубл. 23.01.1973 p. 1 UA 83188 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Спосіб регенерації аміаку із фільтрової рідини содового виробництва шляхом змішування рідини після теплообмінника дистиляції з вапняним молоком з наступною відгонкою аміаку у дистилері, який відрізняється тим, що з метою зменшення відкладень гіпсу на стінках дистилеру в рідину після теплообмінника перед змішуванням з вапняним молоком вводять як добавку фосфогіпс. 2. Спосіб регенерації аміаку із фільтрової рідини содового виробництва за п. 1, який відрізняється тим, що добавку вводять з вмістом у рідині 0,15-2,5 мас. %. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Назва патенту англійською

Process for regeneration of ammonia from filtering liquid in soda production

Автори англійською

Postoronko Anatolii Ivanovych, Serhienko Denis Pavlovich

Назва патенту російською

Способ регенерации аммиака из фильтровой жидкости в производстве соды

Автори російською

Посторонко Анатолий Иванович, Сергиенко Денис Павлович

МПК / Мітки

МПК: C01D 7/18

Мітки: регенерації, рідини, фільтрової, спосіб, виробництві, соди, аміаку
