Спосіб контролю показників якості книжково-журнальних видань

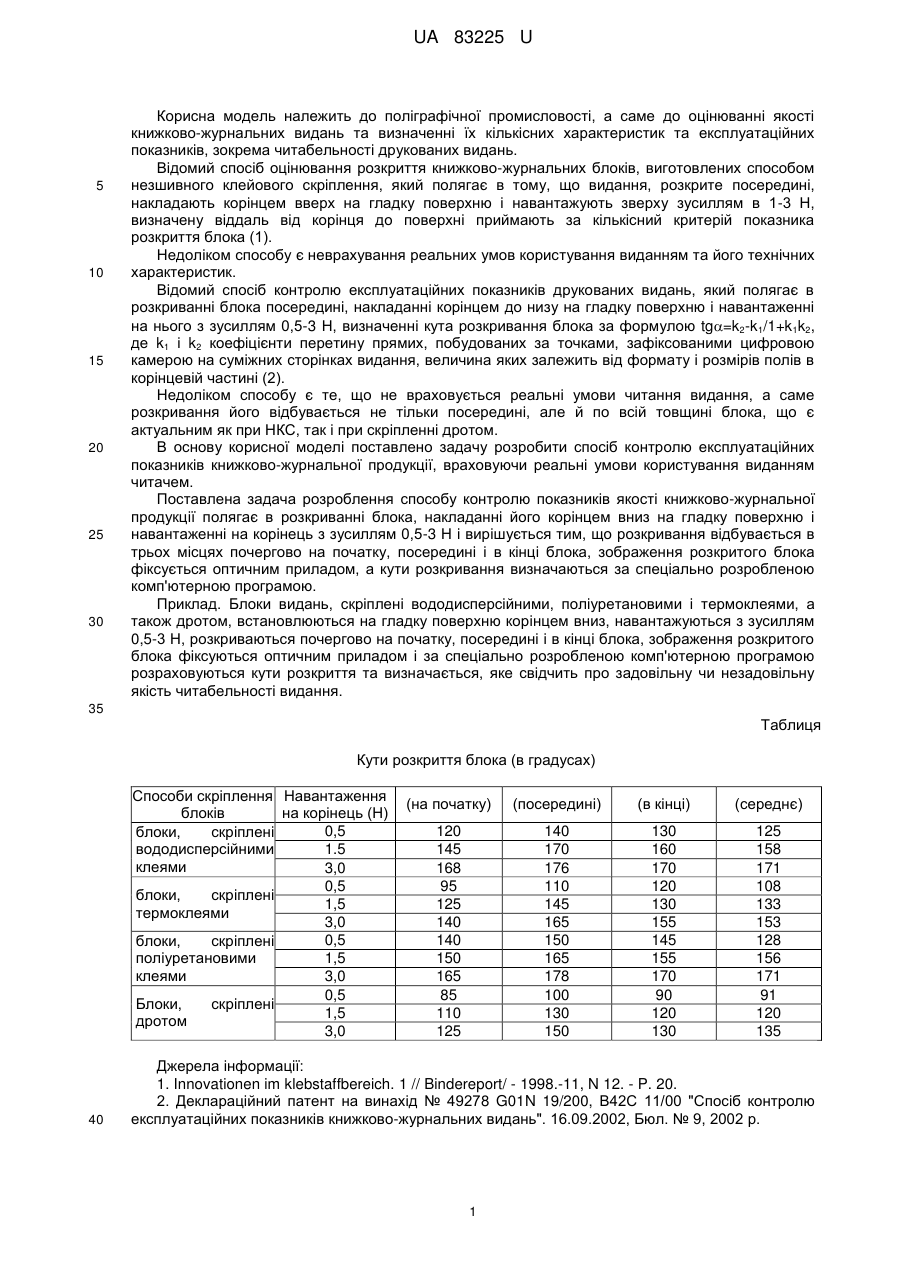

Реферат: UA 83225 U UA 83225 U 5 10 15 20 25 30 Корисна модель належить до поліграфічної промисловості, а саме до оцінюванні якості книжково-журнальних видань та визначенні їх кількісних характеристик та експлуатаційних показників, зокрема читабельності друкованих видань. Відомий спосіб оцінювання розкриття книжково-журнальних блоків, виготовлених способом незшивного клейового скріплення, який полягає в тому, що видання, розкрите посередині, накладають корінцем вверх на гладку поверхню і навантажують зверху зусиллям в 1-3 Н, визначену віддаль від корінця до поверхні приймають за кількісний критерій показника розкриття блока (1). Недоліком способу є неврахування реальних умов користування виданням та його технічних характеристик. Відомий спосіб контролю експлуатаційних показників друкованих видань, який полягає в розкриванні блока посередині, накладанні корінцем до низу на гладку поверхню і навантаженні на нього з зусиллям 0,5-3 Н, визначенні кута розкривання блока за формулою tg=k2-k1/1+k1k2, де k1 і k2 коефіцієнти перетину прямих, побудованих за точками, зафіксованими цифровою камерою на суміжних сторінках видання, величина яких залежить від формату і розмірів полів в корінцевій частині (2). Недоліком способу є те, що не враховується реальні умови читання видання, а саме розкривання його відбувається не тільки посередині, але й по всій товщині блока, що є актуальним як при НКС, так і при скріпленні дротом. В основу корисної моделі поставлено задачу розробити спосіб контролю експлуатаційних показників книжково-журнальної продукції, враховуючи реальні умови користування виданням читачем. Поставлена задача розроблення способу контролю показників якості книжково-журнальної продукції полягає в розкриванні блока, накладанні його корінцем вниз на гладку поверхню і навантаженні на корінець з зусиллям 0,5-3 Н і вирішується тим, що розкривання відбувається в трьох місцях почергово на початку, посередині і в кінці блока, зображення розкритого блока фіксується оптичним приладом, а кути розкривання визначаються за спеціально розробленою комп'ютерною програмою. Приклад. Блоки видань, скріплені вододисперсійними, поліуретановими і термоклеями, а також дротом, встановлюються на гладку поверхню корінцем вниз, навантажуються з зусиллям 0,5-3 Н, розкриваються почергово на початку, посередині і в кінці блока, зображення розкритого блока фіксуються оптичним приладом і за спеціально розробленою комп'ютерною програмою розраховуються кути розкриття та визначається, яке свідчить про задовільну чи незадовільну якість читабельності видання. 35 Таблиця Кути розкриття блока (в градусах) Способи скріплення Навантаження блоків на корінець (Н) 0,5 блоки, скріплені вододисперсійними 1.5 клеями 3,0 0,5 блоки, скріплені 1,5 термоклеями 3,0 0,5 блоки, скріплені поліуретановими 1,5 клеями 3,0 0,5 Блоки, скріплені 1,5 дротом 3,0 40 (на початку) (посередині) (в кінці) (середнє) 120 145 168 95 125 140 140 150 165 85 110 125 140 170 176 110 145 165 150 165 178 100 130 150 130 160 170 120 130 155 145 155 170 90 120 130 125 158 171 108 133 153 128 156 171 91 120 135 Джерела інформації: 1. Innovationen im klebstaffbereich. 1 // Bindereport/ - 1998.-11, N 12. - P. 20. 2. Деклараційний патент на винахід № 49278 G01N 19/200, В42С 11/00 "Спосіб контролю експлуатаційних показників книжково-журнальних видань". 16.09.2002, Бюл. № 9, 2002 р. 1 UA 83225 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб контролю показників якості книжково-журнальної продукції, який полягає в розкриванні блока, накладанні корінцем до низу на гладку поверхню і навантаженні на нього з зусиллям 0,53 Н, який відрізняється тим, що розкривання відбувається в трьох місцях почергово на початку, посередині і в кінці блока, зображення розкритого блока фіксують оптичним приладом, а кути розкривання визначають за спеціально розробленою комп'ютерною програмою. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
