Пристрій для безвистійного обрізування книжково-журнальних блоків

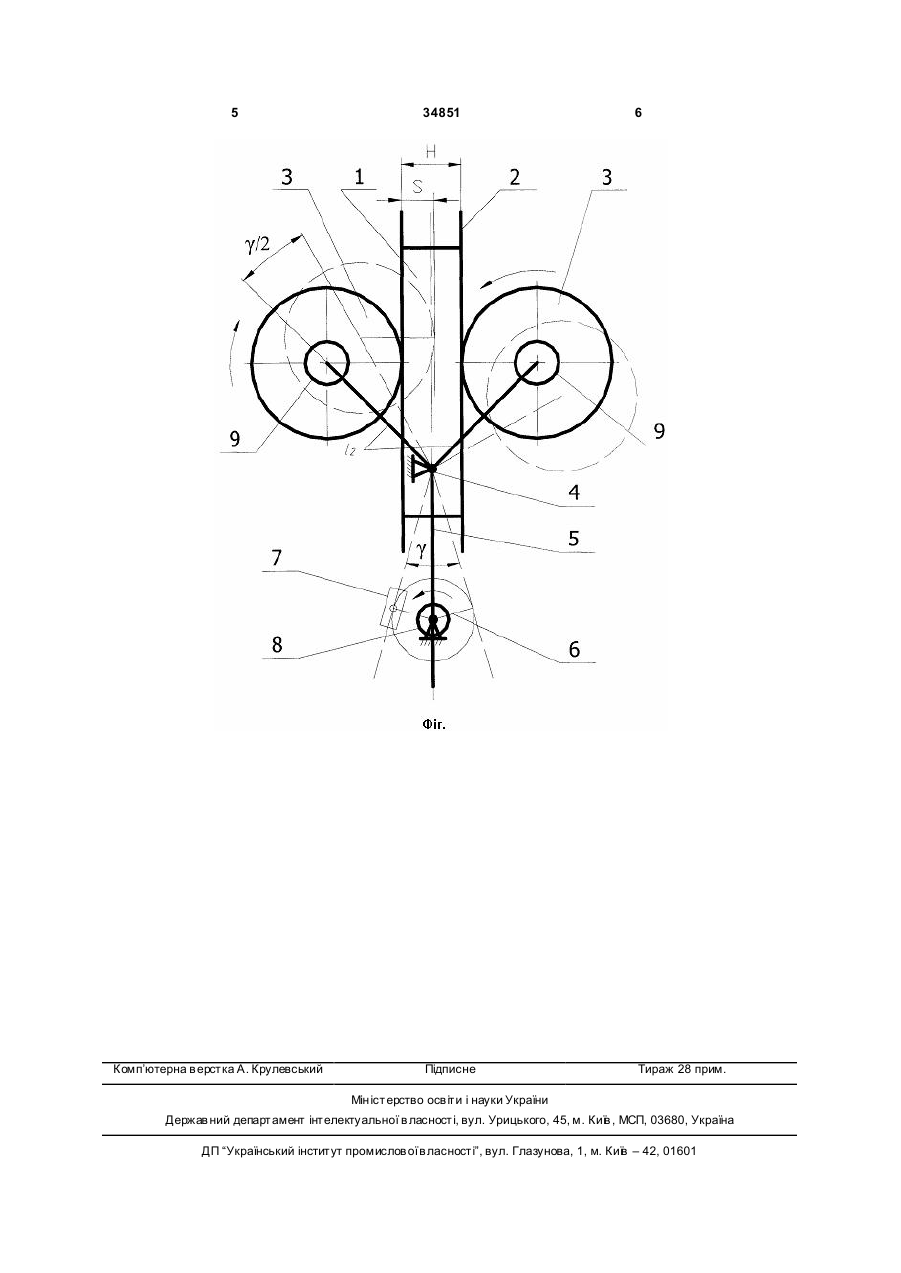

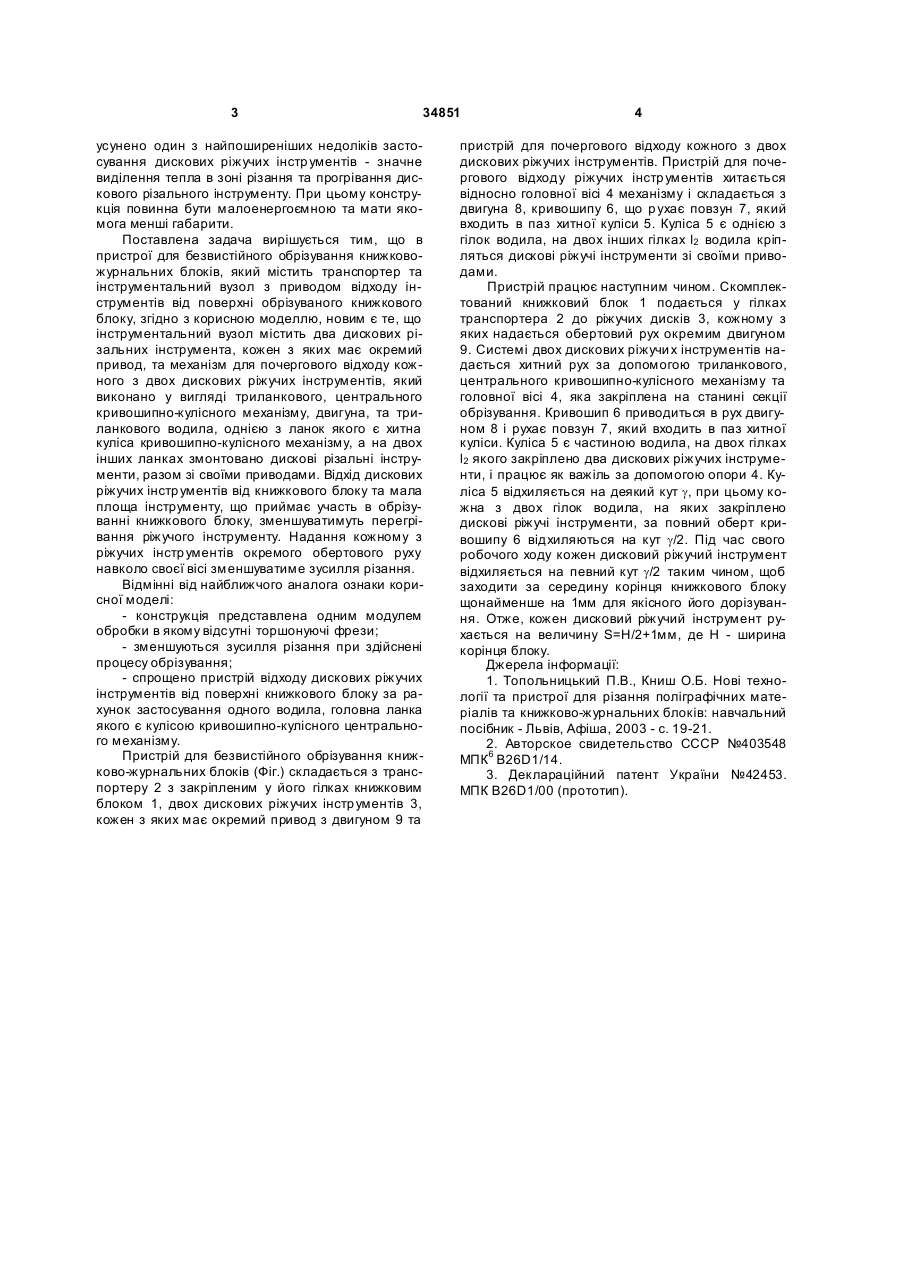

Пристрій для безвистійного обрізування книжково-журнальних блоків, що містить транспортер та інструментальний вузол з приводом відходу 3 34851 усунено один з найпоширеніших недоліків застосування дискових ріжучих інстр ументів - значне виділення тепла в зоні різання та прогрівання дискового різального інструменту. При цьому конструкція повинна бути малоенергоємною та мати якомога менші габарити. Поставлена задача вирішується тим, що в пристрої для безвистійного обрізування книжковожурнальних блоків, який містить транспортер та інструментальний вузол з приводом відходу інструментів від поверхні обрізуваного книжкового блоку, згідно з корисною моделлю, новим є те, що інструментальний вузол містить два дискових різальних інструмента, кожен з яких має окремий привод, та механізм для почергового відходу кожного з двох дискових ріжучих інструментів, який виконано у вигляді триланкового, центрального кривошипно-кулісного механізму, двигуна, та триланкового водила, однією з ланок якого є хитна куліса кривошипно-кулісного механізму, а на двох інших ланках змонтовано дискові різальні інструменти, разом зі своїми приводами. Відхід дискових ріжучих інстр ументів від книжкового блоку та мала площа інструменту, що приймає участь в обрізуванні книжкового блоку, зменшуватимуть перегрівання ріжучого інструменту. Надання кожному з ріжучих інстр ументів окремого обертового руху навколо своєї вісі зменшуватиме зусилля різання. Відмінні від найближчого аналога ознаки корисної моделі: - конструкція представлена одним модулем обробки в якому відсутні торшонуючі фрези; - зменшуються зусилля різання при здійснені процесу обрізування; - спрощено пристрій відходу дискових ріжучих інструментів від поверхні книжкового блоку за рахунок застосування одного водила, головна ланка якого є кулісою кривошипно-кулісного центрального механізму. Пристрій для безвистійного обрізування книжково-журнальних блоків (Фіг.) складається з транспортеру 2 з закріпленим у його гілках книжковим блоком 1, двох дискових ріжучих інстр ументів 3, кожен з яких має окремий привод з двигуном 9 та 4 пристрій для почергового відходу кожного з двох дискових ріжучих інструментів. Пристрій для почергового відходу ріжучих інстр ументів хитається відносно головної вісі 4 механізму і складається з двигуна 8, кривошипу 6, що р ухає повзун 7, який входить в паз хитної куліси 5. Куліса 5 є однією з гілок водила, на двох інших гілках l2 водила кріпляться дискові ріжучі інструменти зі своїми приводами. Пристрій працює наступним чином. Скомплектований книжковий блок 1 подається у гілках транспортера 2 до ріжучих дисків 3, кожному з яких надається обертовий рух окремим двигуном 9. Системі двох дискових ріжучи х інструментів надається хитний рух за допомогою триланкового, центрального кривошипно-кулісного механізму та головної вісі 4, яка закріплена на станині секції обрізування. Кривошип 6 приводиться в рух двигуном 8 і рухає повзун 7, який входить в паз хитної куліси. Куліса 5 є частиною водила, на двох гілках l2 якого закріплено два дискових ріжучих інструменти, і працює як важіль за допомогою опори 4. Куліса 5 відхиляється на деякий кут g, при цьому кожна з двох гілок водила, на яких закріплено дискові ріжучі інструменти, за повний оберт кривошипу 6 відхиляються на кут g/2. Під час свого робочого ходу кожен дисковий ріжучий інструмент відхиляється на певний кут g/2 таким чином, щоб заходити за середину корінця книжкового блоку щонайменше на 1мм для якісного його дорізування. Отже, кожен дисковий ріжучий інструмент рухається на величину S=Н/2+1мм, де Н - ширина корінця блоку. Джерела інформації: 1. Топольницький П.В., Книш О.Б. Нові технології та пристрої для різання поліграфічних матеріалів та книжково-журнальних блоків: навчальний посібник - Львів, Афіша, 2003 - с. 19-21. 2. Авторское свидетельство СССР №403548 МПК6 B26D1/14. 3. Деклараційний патент України №42453. МПК B26D1/00 (прототип). 5 Комп’ютерна в ерстка А. Крулевський 34851 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
