Пристрій для безвистійного обрізування книжково-журнальних блоків

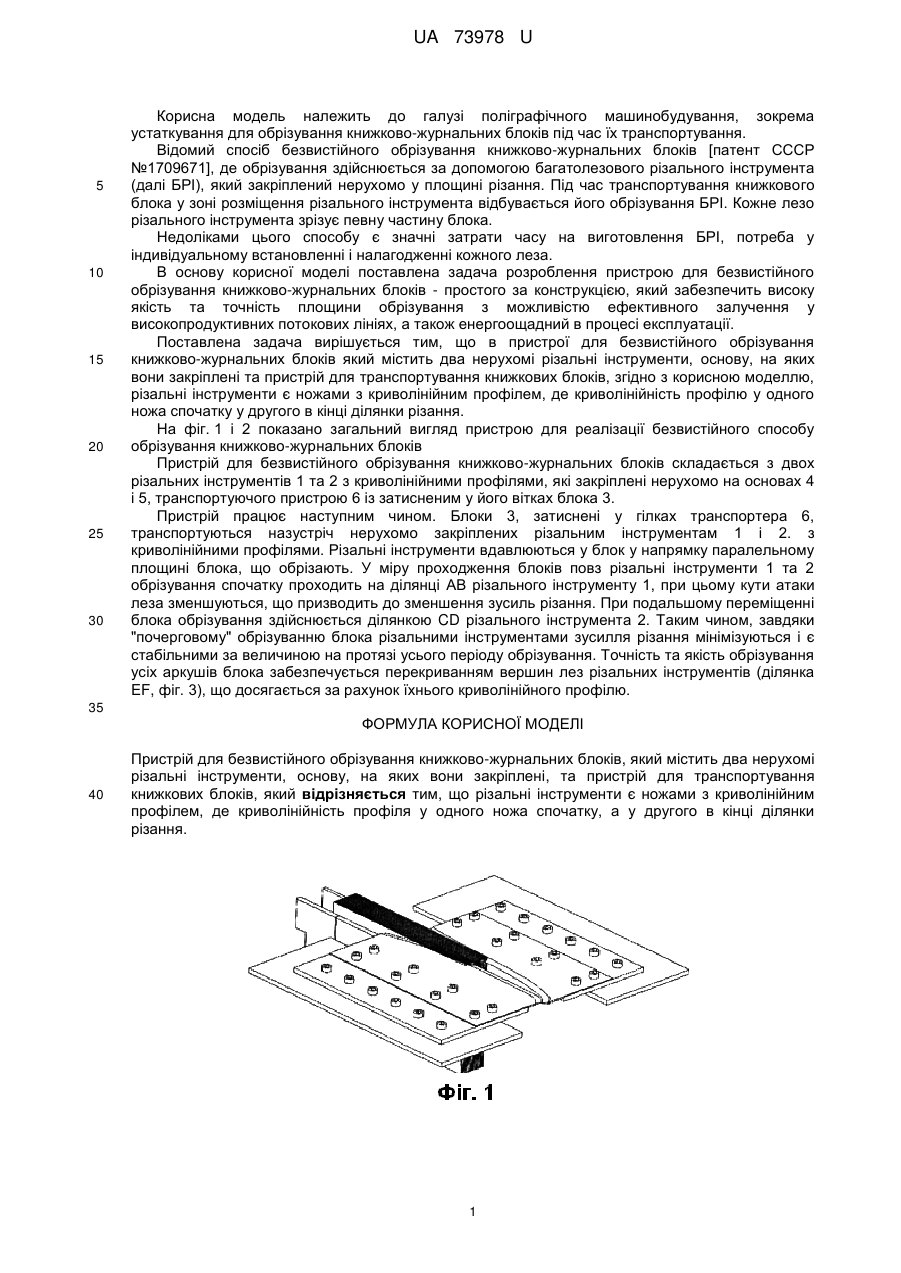

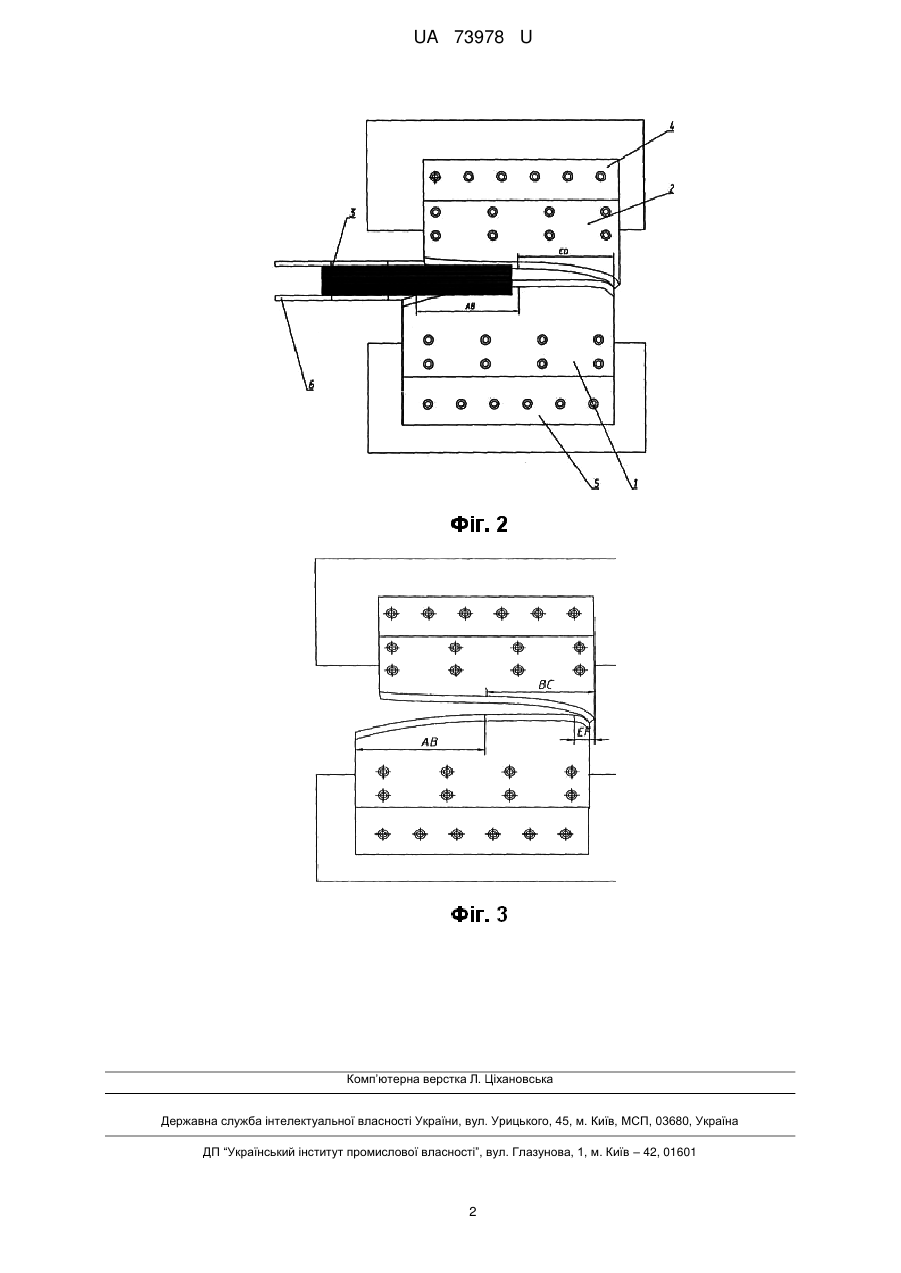

Реферат: UA 73978 U UA 73978 U 5 10 15 20 25 30 Корисна модель належить до галузі поліграфічного машинобудування, зокрема устаткування для обрізування книжково-журнальних блоків під час їх транспортування. Відомий спосіб безвистійного обрізування книжково-журнальних блоків [патент СССР №1709671], де обрізування здійснюється за допомогою багатолезового різального інструмента (далі БРІ), який закріплений нерухомо у площині різання. Під час транспортування книжкового блока у зоні розміщення різального інструмента відбувається його обрізування БРІ. Кожне лезо різального інструмента зрізує певну частину блока. Недоліками цього способу є значні затрати часу на виготовлення БРІ, потреба у індивідуальному встановленні і налагодженні кожного леза. В основу корисної моделі поставлена задача розроблення пристрою для безвистійного обрізування книжково-журнальних блоків - простого за конструкцією, який забезпечить високу якість та точність площини обрізування з можливістю ефективного залучення у високопродуктивних потокових лініях, а також енергоощадний в процесі експлуатації. Поставлена задача вирішується тим, що в пристрої для безвистійного обрізування книжково-журнальних блоків який містить два нерухомі різальні інструменти, основу, на яких вони закріплені та пристрій для транспортування книжкових блоків, згідно з корисною моделлю, різальні інструменти є ножами з криволінійним профілем, де криволінійність профілю у одного ножа спочатку у другого в кінці ділянки різання. На фіг. 1 і 2 показано загальний вигляд пристрою для реалізації безвистійного способу обрізування книжково-журнальних блоків Пристрій для безвистійного обрізування книжково-журнальних блоків складається з двох різальних інструментів 1 та 2 з криволінійними профілями, які закріплені нерухомо на основах 4 і 5, транспортуючого пристрою 6 із затисненим у його вітках блока 3. Пристрій працює наступним чином. Блоки 3, затиснені у гілках транспортера 6, транспортуються назустріч нерухомо закріплених різальним інструментам 1 і 2. з криволінійними профілями. Різальні інструменти вдавлюються у блок у напрямку паралельному площині блока, що обрізають. У міру проходження блоків повз різальні інструменти 1 та 2 обрізування спочатку проходить на ділянці АВ різального інструменту 1, при цьому кути атаки леза зменшуються, що призводить до зменшення зусиль різання. При подальшому переміщенні блока обрізування здійснюється ділянкою CD різального інструмента 2. Таким чином, завдяки "почерговому" обрізуванню блока різальними інструментами зусилля різання мінімізуються і є стабільними за величиною на протязі усього періоду обрізування. Точність та якість обрізування усіх аркушів блока забезпечується перекриванням вершин лез різальних інструментів (ділянка EF, фіг. 3), що досягається за рахунок їхнього криволінійного профілю. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пристрій для безвистійного обрізування книжково-журнальних блоків, який містить два нерухомі різальні інструменти, основу, на яких вони закріплені, та пристрій для транспортування книжкових блоків, який відрізняється тим, що різальні інструменти є ножами з криволінійним профілем, де криволінійність профіля у одного ножа спочатку, а у другого в кінці ділянки різання. 1 UA 73978 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
