Викопувальний орган коренезбиральної машини

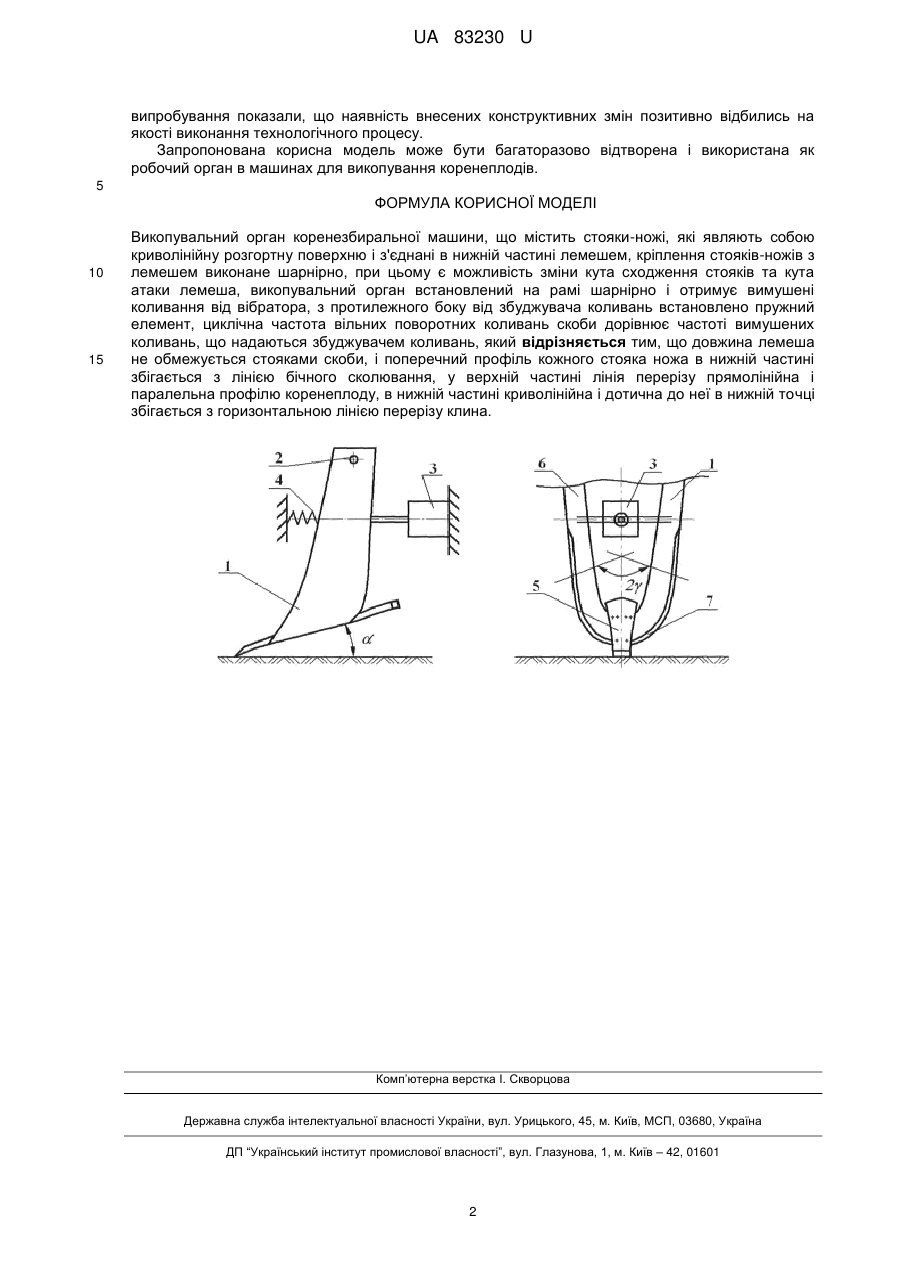

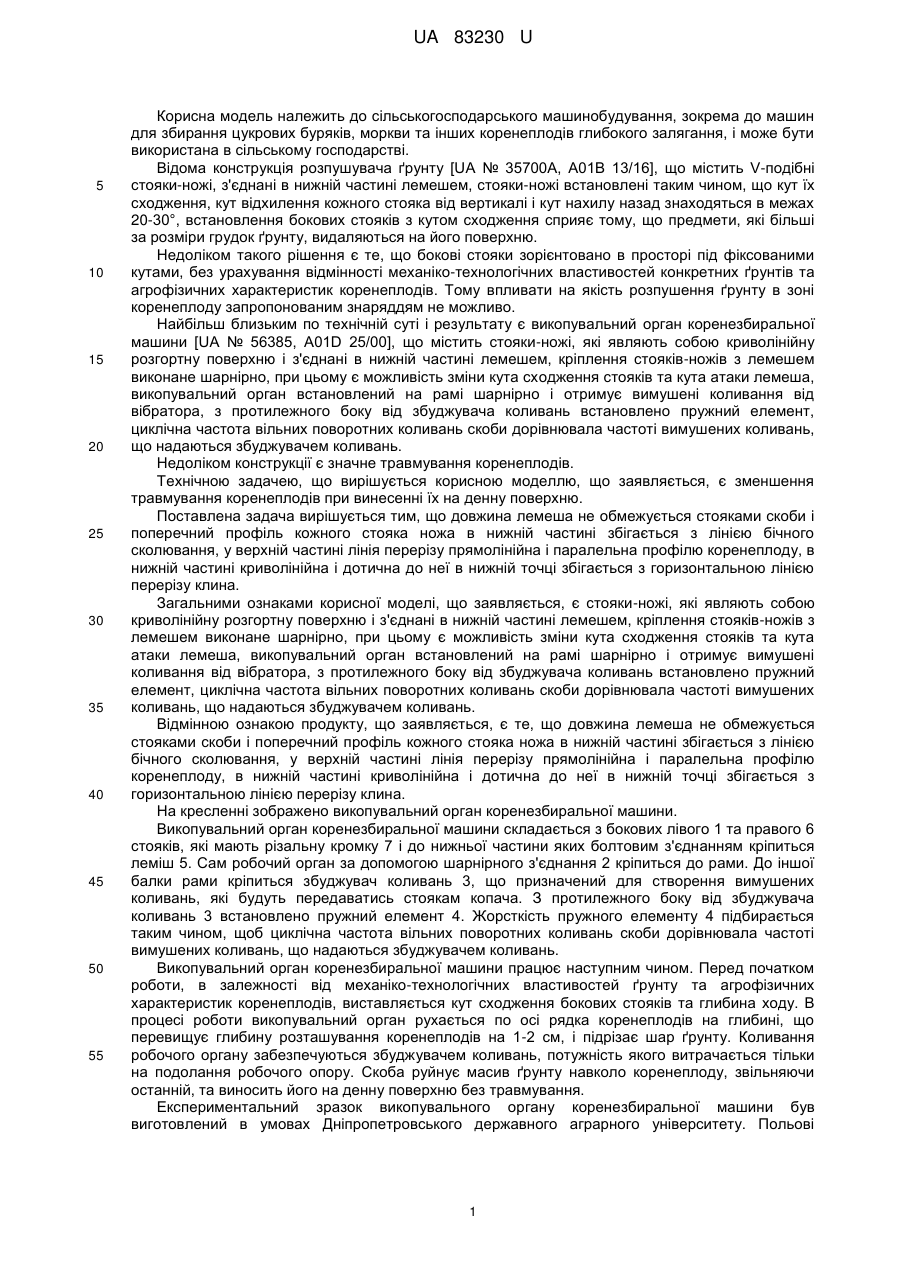

Реферат: Викопувальний орган коренезбиральної машини містить стояки-ножі, які являють собою криволінійну розгортну поверхню і з'єднані в нижній частині лемешем, кріплення стояків-ножів з лемешем виконане шарнірно, при цьому є можливість зміни кута сходження стояків та кута атаки лемеша. Викопувальний орган встановлений на рамі шарнірно і отримує вимушені коливання від вібратора, з протилежного боку від збуджувача коливань встановлено пружний елемент, циклічна частота вільних поворотних коливань скоби дорівнює частоті вимушених коливань, що надаються збуджувачем коливань. При цьому довжина лемеша не обмежується стояками скоби, поперечний профіль кожного стояка ножа в нижній частині збігається з лінією бічного сколювання, у верхній частині лінія перерізу прямолінійна і паралельна профілю коренеплоду, в нижній частині криволінійна і дотична до неї в нижній точці збігається з горизонтальною лінією перерізу клина. UA 83230 U (54) ВИКОПУВАЛЬНИЙ ОРГАН КОРЕНЕЗБИРАЛЬНОЇ МАШИНИ UA 83230 U UA 83230 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема до машин для збирання цукрових буряків, моркви та інших коренеплодів глибокого залягання, і може бути використана в сільському господарстві. Відома конструкція розпушувача ґрунту [UA № 35700А, А01В 13/16], що містить V-подібні стояки-ножі, з'єднані в нижній частині лемешем, стояки-ножі встановлені таким чином, що кут їх сходження, кут відхилення кожного стояка від вертикалі і кут нахилу назад знаходяться в межах 20-30°, встановлення бокових стояків з кутом сходження сприяє тому, що предмети, які більші за розміри грудок ґрунту, видаляються на його поверхню. Недоліком такого рішення є те, що бокові стояки зорієнтовано в просторі під фіксованими кутами, без урахування відмінності механіко-технологічних властивостей конкретних ґрунтів та агрофізичних характеристик коренеплодів. Тому впливати на якість розпушення ґрунту в зоні коренеплоду запропонованим знаряддям не можливо. Найбільш близьким по технічній суті і результату є викопувальний орган коренезбиральної машини [UA № 56385, A01D 25/00], що містить стояки-ножі, які являють собою криволінійну розгортну поверхню і з'єднані в нижній частині лемешем, кріплення стояків-ножів з лемешем виконане шарнірно, при цьому є можливість зміни кута сходження стояків та кута атаки лемеша, викопувальний орган встановлений на рамі шарнірно і отримує вимушені коливання від вібратора, з протилежного боку від збуджувача коливань встановлено пружний елемент, циклічна частота вільних поворотних коливань скоби дорівнювала частоті вимушених коливань, що надаються збуджувачем коливань. Недоліком конструкції є значне травмування коренеплодів. Технічною задачею, що вирішується корисною моделлю, що заявляється, є зменшення травмування коренеплодів при винесенні їх на денну поверхню. Поставлена задача вирішується тим, що довжина лемеша не обмежується стояками скоби і поперечний профіль кожного стояка ножа в нижній частині збігається з лінією бічного сколювання, у верхній частині лінія перерізу прямолінійна і паралельна профілю коренеплоду, в нижній частині криволінійна і дотична до неї в нижній точці збігається з горизонтальною лінією перерізу клина. Загальними ознаками корисної моделі, що заявляється, є стояки-ножі, які являють собою криволінійну розгортну поверхню і з'єднані в нижній частині лемешем, кріплення стояків-ножів з лемешем виконане шарнірно, при цьому є можливість зміни кута сходження стояків та кута атаки лемеша, викопувальний орган встановлений на рамі шарнірно і отримує вимушені коливання від вібратора, з протилежного боку від збуджувача коливань встановлено пружний елемент, циклічна частота вільних поворотних коливань скоби дорівнювала частоті вимушених коливань, що надаються збуджувачем коливань. Відмінною ознакою продукту, що заявляється, є те, що довжина лемеша не обмежується стояками скоби і поперечний профіль кожного стояка ножа в нижній частині збігається з лінією бічного сколювання, у верхній частині лінія перерізу прямолінійна і паралельна профілю коренеплоду, в нижній частині криволінійна і дотична до неї в нижній точці збігається з горизонтальною лінією перерізу клина. На кресленні зображено викопувальний орган коренезбиральної машини. Викопувальний орган коренезбиральної машини складається з бокових лівого 1 та правого 6 стояків, які мають різальну кромку 7 і до нижньої частини яких болтовим з'єднанням кріпиться леміш 5. Сам робочий орган за допомогою шарнірного з'єднання 2 кріпиться до рами. До іншої балки рами кріпиться збуджувач коливань 3, що призначений для створення вимушених коливань, які будуть передаватись стоякам копача. З протилежного боку від збуджувача коливань 3 встановлено пружний елемент 4. Жорсткість пружного елементу 4 підбирається таким чином, щоб циклічна частота вільних поворотних коливань скоби дорівнювала частоті вимушених коливань, що надаються збуджувачем коливань. Викопувальний орган коренезбиральної машини працює наступним чином. Перед початком роботи, в залежності від механіко-технологічних властивостей ґрунту та агрофізичних характеристик коренеплодів, виставляється кут сходження бокових стояків та глибина ходу. В процесі роботи викопувальний орган рухається по осі рядка коренеплодів на глибині, що перевищує глибину розташування коренеплодів на 1-2 см, і підрізає шар ґрунту. Коливання робочого органу забезпечуються збуджувачем коливань, потужність якого витрачається тільки на подолання робочого опору. Скоба руйнує масив ґрунту навколо коренеплоду, звільняючи останній, та виносить його на денну поверхню без травмування. Експериментальний зразок викопувального органу коренезбиральної машини був виготовлений в умовах Дніпропетровського державного аграрного університету. Польові 1 UA 83230 U випробування показали, що наявність внесених конструктивних змін позитивно відбились на якості виконання технологічного процесу. Запропонована корисна модель може бути багаторазово відтворена і використана як робочий орган в машинах для викопування коренеплодів. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Викопувальний орган коренезбиральної машини, що містить стояки-ножі, які являють собою криволінійну розгортну поверхню і з'єднані в нижній частині лемешем, кріплення стояків-ножів з лемешем виконане шарнірно, при цьому є можливість зміни кута сходження стояків та кута атаки лемеша, викопувальний орган встановлений на рамі шарнірно і отримує вимушені коливання від вібратора, з протилежного боку від збуджувача коливань встановлено пружний елемент, циклічна частота вільних поворотних коливань скоби дорівнює частоті вимушених коливань, що надаються збуджувачем коливань, який відрізняється тим, що довжина лемеша не обмежується стояками скоби, і поперечний профіль кожного стояка ножа в нижній частині збігається з лінією бічного сколювання, у верхній частині лінія перерізу прямолінійна і паралельна профілю коренеплоду, в нижній частині криволінійна і дотична до неї в нижній точці збігається з горизонтальною лінією перерізу клина. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
