Робочий орган культиватора

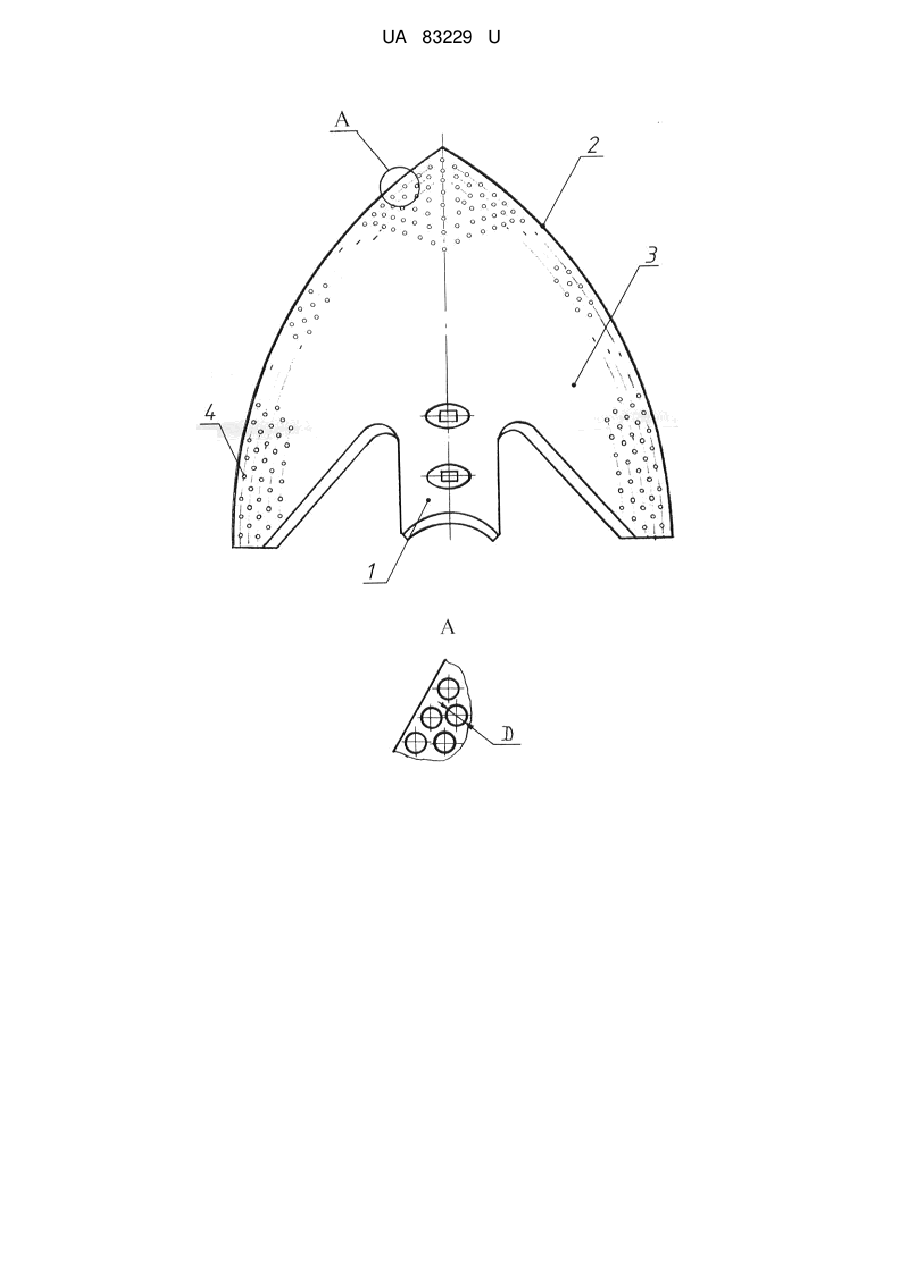

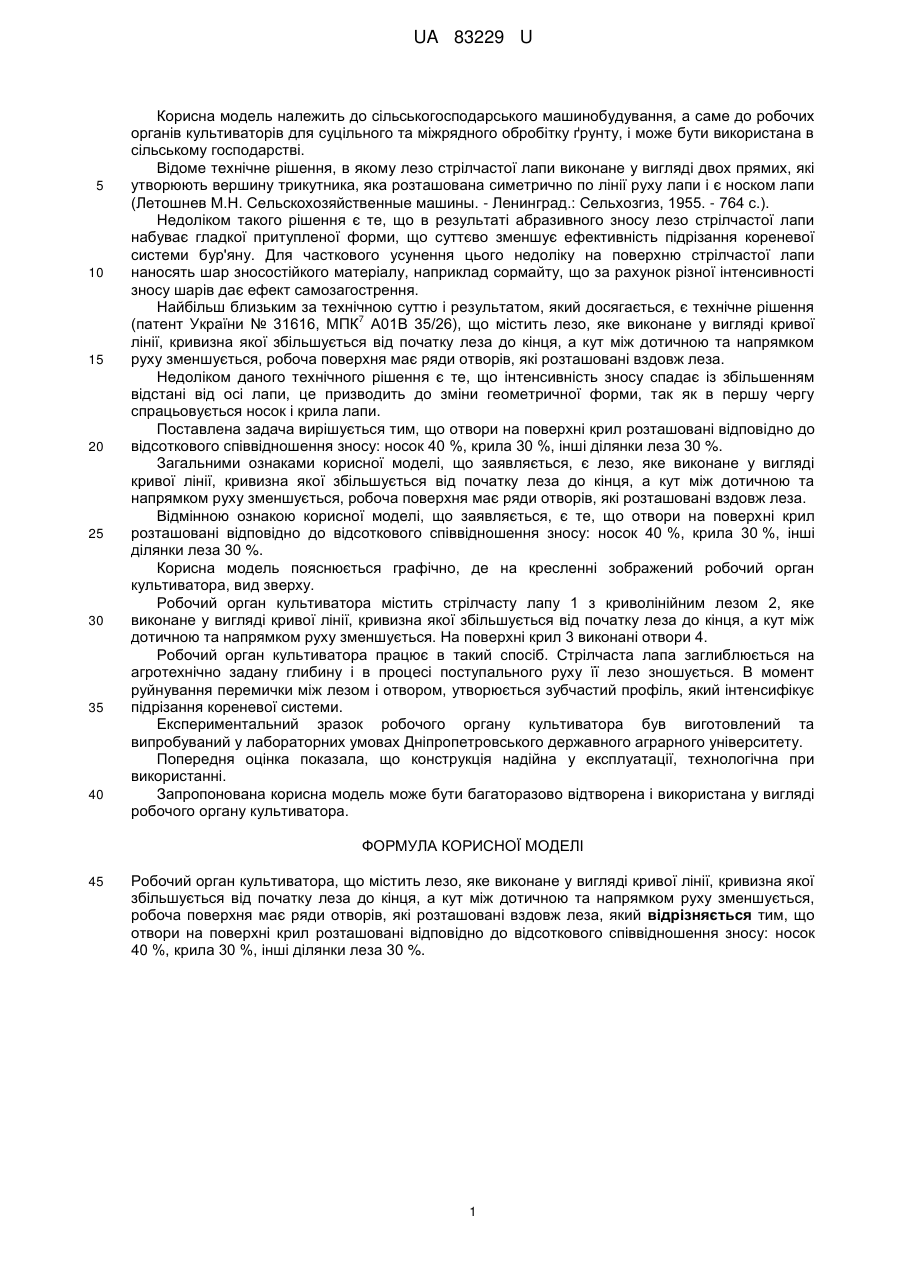

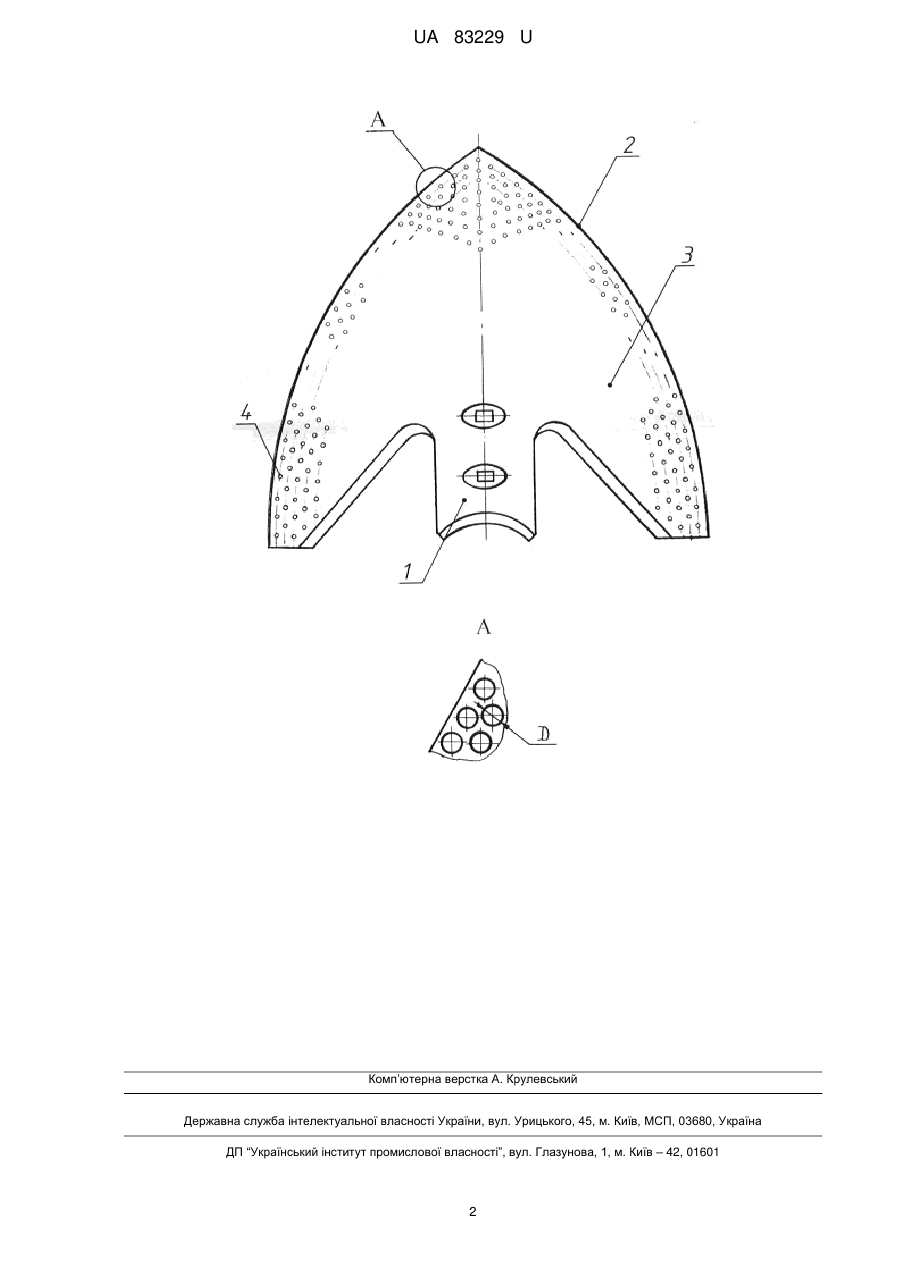

Реферат: Робочий орган культиватора містить лезо, яке виконане у вигляді кривої лінії, кривизна якої збільшується від початку леза до кінця, а кут між дотичною та напрямком руху зменшується, робоча поверхня має ряди отворів, які розташовані вздовж леза. При цьому отвори на поверхні крил розташовані відповідно до відсоткового співвідношення зносу. UA 83229 U (12) UA 83229 U UA 83229 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарського машинобудування, а саме до робочих органів культиваторів для суцільного та міжрядного обробітку ґрунту, і може бути використана в сільському господарстві. Відоме технічне рішення, в якому лезо стрілчастої лапи виконане у вигляді двох прямих, які утворюють вершину трикутника, яка розташована симетрично по лінії руху лапи і є носком лапи (Летошнев М.Н. Сельскохозяйственные машины. - Ленинград.: Сельхозгиз, 1955. - 764 с.). Недоліком такого рішення є те, що в результаті абразивного зносу лезо стрілчастої лапи набуває гладкої притупленої форми, що суттєво зменшує ефективність підрізання кореневої системи бур'яну. Для часткового усунення цього недоліку на поверхню стрілчастої лапи наносять шар зносостійкого матеріалу, наприклад сормайту, що за рахунок різної інтенсивності зносу шарів дає ефект самозагострення. Найбільш близьким за технічною суттю і результатом, який досягається, є технічне рішення 7 (патент України № 31616, МПК А01В 35/26), що містить лезо, яке виконане у вигляді кривої лінії, кривизна якої збільшується від початку леза до кінця, а кут між дотичною та напрямком руху зменшується, робоча поверхня має ряди отворів, які розташовані вздовж леза. Недоліком даного технічного рішення є те, що інтенсивність зносу спадає із збільшенням відстані від осі лапи, це призводить до зміни геометричної форми, так як в першу чергу спрацьовується носок і крила лапи. Поставлена задача вирішується тим, що отвори на поверхні крил розташовані відповідно до відсоткового співвідношення зносу: носок 40 %, крила 30 %, інші ділянки леза 30 %. Загальними ознаками корисної моделі, що заявляється, є лезо, яке виконане у вигляді кривої лінії, кривизна якої збільшується від початку леза до кінця, а кут між дотичною та напрямком руху зменшується, робоча поверхня має ряди отворів, які розташовані вздовж леза. Відмінною ознакою корисної моделі, що заявляється, є те, що отвори на поверхні крил розташовані відповідно до відсоткового співвідношення зносу: носок 40 %, крила 30 %, інші ділянки леза 30 %. Корисна модель пояснюється графічно, де на кресленні зображений робочий орган культиватора, вид зверху. Робочий орган культиватора містить стрілчасту лапу 1 з криволінійним лезом 2, яке виконане у вигляді кривої лінії, кривизна якої збільшується від початку леза до кінця, а кут між дотичною та напрямком руху зменшується. На поверхні крил 3 виконані отвори 4. Робочий орган культиватора працює в такий спосіб. Стрілчаста лапа заглиблюється на агротехнічно задану глибину і в процесі поступального руху її лезо зношується. В момент руйнування перемички між лезом і отвором, утворюється зубчастий профіль, який інтенсифікує підрізання кореневої системи. Експериментальний зразок робочого органу культиватора був виготовлений та випробуваний у лабораторних умовах Дніпропетровського державного аграрного університету. Попередня оцінка показала, що конструкція надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органу культиватора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Робочий орган культиватора, що містить лезо, яке виконане у вигляді кривої лінії, кривизна якої збільшується від початку леза до кінця, а кут між дотичною та напрямком руху зменшується, робоча поверхня має ряди отворів, які розташовані вздовж леза, який відрізняється тим, що отвори на поверхні крил розташовані відповідно до відсоткового співвідношення зносу: носок 40 %, крила 30 %, інші ділянки леза 30 %. 1 UA 83229 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
