Пристрій тестування пристроїв захисного відключення і нульових захисних провідників

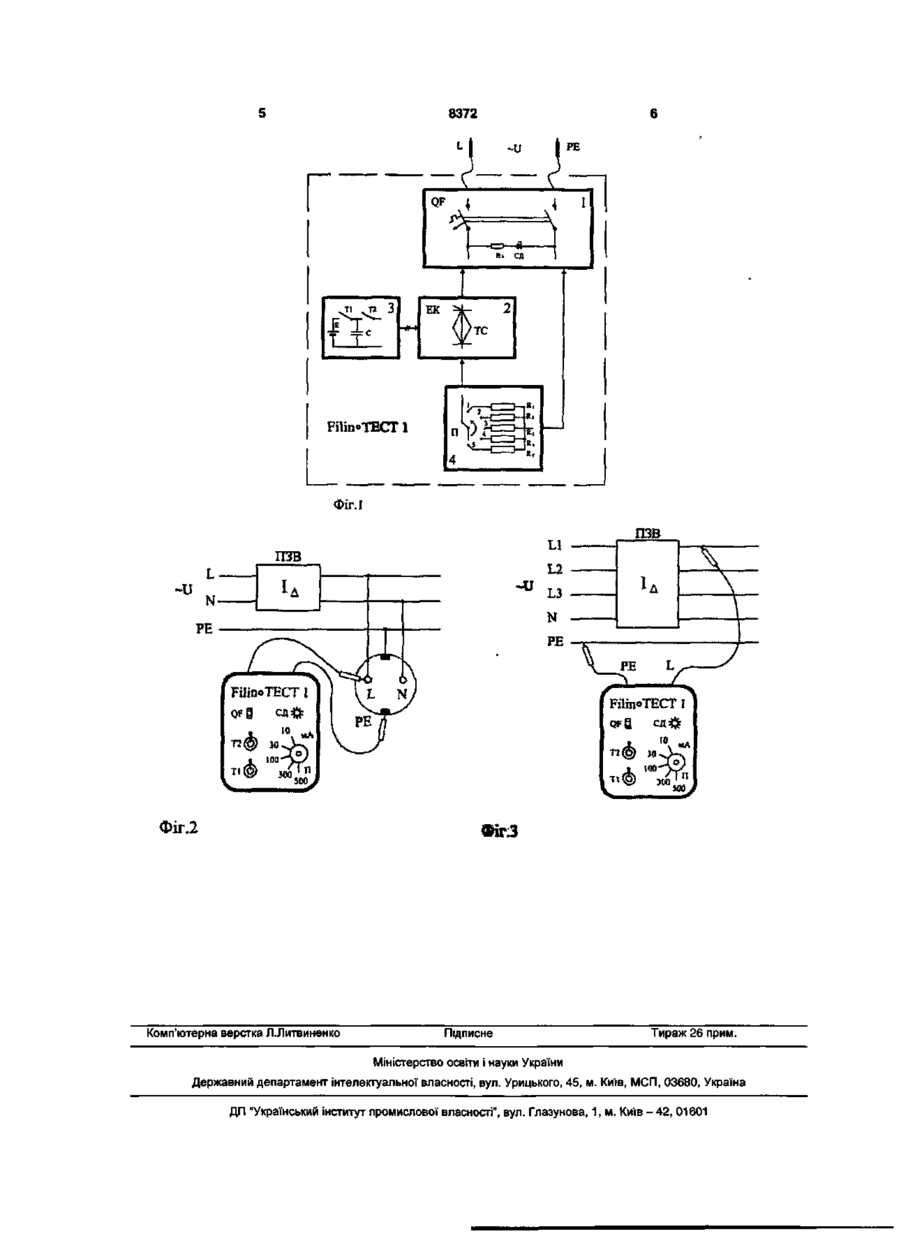

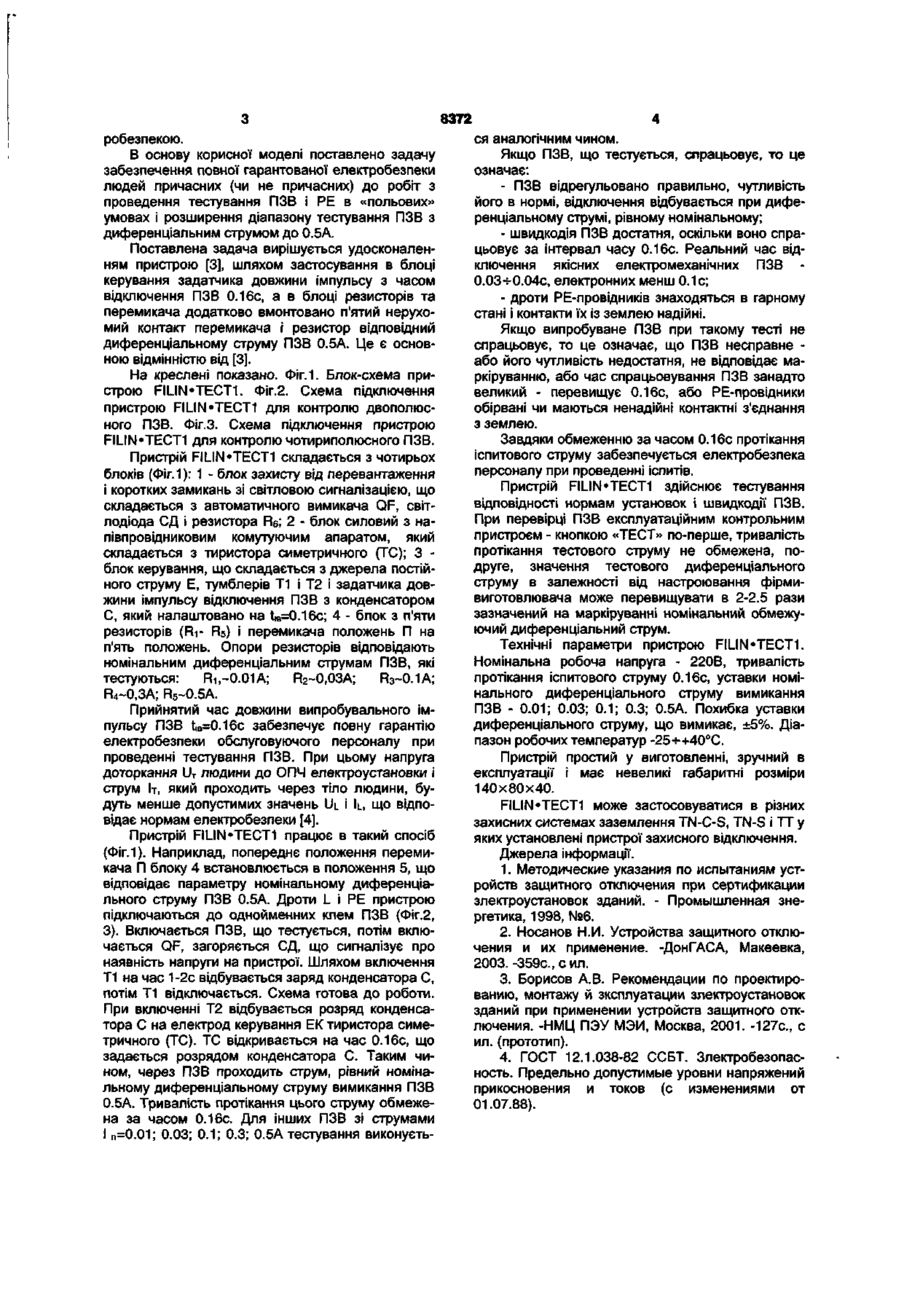

Пристрій тестування пристроїв захисного відключення і нульових захисних провідників, що містить блоки захисту від струмів короткого замикання і перевантаження зі світловою сигналізацією, силового напівпровідникового комутувального апарата, керування з задатчиком часу імпульсу відключення пристрою захисного відключення і резисторів з перемикачем, який відрізняється тим, що в ланцюг блока керування з задатчиком часу імпульсу відключення пристрою захисного відключення введений конденсатор, з'єднаний з електродом керування симетричного тиристора, а в блок резисторів з перемикачем додатково введені нерухомий контакт перемикача і резистор. Корисна модель відноситься до електротехніки, зокрема до питань електробезпеки з застосуванням пристроїв захисного відключення (ПЗВ). ПЗВ призначені для захисту людей від поразки електричним струмом, попередження пожеж і захисту від розкрадання електричної енергії. Після закінчення монтажних робіт з установки ПЗВ в електричних мережах будинків, їм необхідно виконувати пуско-налагоджувальні роботи з проведенням контролю їхньої працездатності і перевірку справності нульових захисних РЕпровідників із заземленням, надійність клемних з'єднань, селективність дії ПЗВ при каскадній системі захисту. Для цього необхідно мати переносні, універсальні, невеликих габаритів прилади. Аналоги таких портативних приладів в Україні відсутні. Це призводить до технічних труднощів і великих економічних витрат на тестування ПЗВ у «польових» умовах. Є стаціонарні установки по сертифікації ПЗВ [1, 2], але вони не можуть застосовуватися в «польових» умовах за різних причин: наявність значної кількості апаратури, їхніх габаритних розмірів, транспортні витрати і т.д. Найбільш близьким прототипом до запропонованої корисної моделі є портативний пристрій АСТРО*ТЕСТ [3], який дозволяє проводити перевірку основних параметрів ПЗВ, вимикаючого диференціального струму (І п ) за час 0.2с, швидкодії спрацьовування та справність РЕ-провідників в «польових» умовах. АСТРО*ТЕСТ складається з наступних блоків: захисту від струмів короткого замикання і перевантаження зі світловою сигналізацією; силового напівпровідникового комутуючого апарату; керування з задатчиком часу імпульсу відключення (t,B) ПЗВ, налагодженим на (t,B)=0.2c; чотирьох резисторів з перемикачем на чотири положення, резистори відкалібровані за опорами на відповідні номінальні диференціальні струми ПЗВ, що тестуються - 0.01; 0.03; 0.1; 0.3 А та призначені для роботи при фазному діючому значенні напруги 220В і частоті 50Гц. До недоліків АСТРО*ТЕСТ можна віднести те, що прийнятий час імпульсу відключення ПЗВ 0.2с не дозволяє забезпечити повну гарантовану електробезпеку людей, причасних (чи не причасних) до проведення випробувальних робіт ПЗВ і РЕ. Наприклад, при тестуванні ПЗВ з номінальним диференціальним струмом 0,ЗА і при обриві PEN (нульові захисний і робочій провідники, об'єднані в один провід)-провідника у системі TN-C-S або РЕ у системі TN-S (без наявності повторного заземлення), за точкою обриву на відкритих провідних частинах (ВПЧ) електроустановки, PEN і РЕ з'явиться небезпечна напруга доторкнення UT, яка буде більше допустимого значення UL ( U T = 1 2 7 B > U L = 1 0 0 B при t,B=0.2c), що не відповідає нормам електробезпеки [4]. Прийнятий час випробування (0.2с) не дозволяє розширити діапазон тестування ПЗВ в більшу сторону, до І п=0.5А, що також пов'язано з елект ^ «* 00 5Г 8372 робезпекою. В основу корисної моделі поставлено задачу забезпечення повної гарантованої електробезпеки людей причасних (чи не причасних) до робіт з проведення тестування ПЗВ і РЕ в «польових» умовах і розширення діапазону тестування ПЗВ з диференціальним струмом до 0.5А. Поставлена задача вирішується удосконаленням пристрою [3], шляхом застосування в блоці керування задатчика довжини імпульсу з часом відключення ПЗВ 0.16с, а в блоці резисторів та перемикача додатково вмонтовано п'ятий нерухомий контакт перемикача і резистор відповідний диференціальному струму ПЗВ 0.5А. Це є основною відмінністю від [3]. На креслені показано. Фіг. 1. Блок-схема пристрою FILIN«ТЕСТІ. Фіг.2. Схема підключення пристрою FILIN«TECT1 для контролю двополюсного ПЗВ. Фіг.З. Схема підключення пристрою FILIN»TECT1 для контролю чотириполюсного ПЗВ. Пристрій FILIN-TECT1 складається з чотирьох блоків (Фіг. 1): 1 - блок захисту від перевантаження і коротких замикань зі світловою сигналізацією, що складається з автоматичного вимикача QF, світлодіода СД і резистора Fta 2 - блок силовий з напівпровідниковим комутуючим апаратом, якийскладається з тиристора симетричного (ТС); 3 блок керування, що складається з джерела постійного струму Е, тумблерів Т1 і Т2 і задатчика довжини імпульсу відключення ПЗВ з конденсатором С, який налаштовано на t,B=0.16c; 4 - блок з п'яти резисторів (Rr R5) і перемикача положень П на п'ять положень. Опори резисторів відповідають номінальним диференціальним струмам ПЗВ, які тестуються: Ri,~0.01A; R2~0,03A; R3-0.1A; R4~0,3A; R5~0.5A. Прийнятий час довжини випробувального імпульсу ПЗВ t,B=0.16c забезпечує повну гарантію електробезпеки обслуговуючого персоналу при проведенні тестування ПЗВ. При цьому напруга доторкання UT людини до ОПЧ електроустановки і струм Іт, який проходить через тіло людини, будуть менше допустимих значень UL І I I , ЩО відповідає нормам електробезпеки [4]. Пристрій FILIN»TECT1 працює в такий спосіб (Фіг. 1). Наприклад, попереднє положення перемикача П блоку 4 встановлюється в положення 5, що відповідає параметру номінальному диференціального струму ПЗВ 0.5А. Дроти L і РЕ пристрою підключаються до однойменних клем ПЗВ (Фіг.2, 3). Включається ПЗВ, що тестується, потім включається QF, загоряється СД, що сигналізує про наявність напруги на пристрої. Шляхом включення Т1 на час 1-2с відбувається заряд конденсатора С, потім Т1 відключається. Схема готова до роботи. При включенні Т2 відбувається розряд конденсатора С на електрод керування ЕК тиристора симетричного (ТС). ТС відкривається на час 0.16с, що задається розрядом конденсатора С Таким чином, через ПЗВ проходить струм, рівний номінальному диференціальному струму вимикання ПЗВ 0.5А. Тривалість протікання цього струму обмежена за часом 0.16с. Для інших ПЗВ зі струмами І п=0.01; 0.03; 0.1; 0.3; 0.5А тестування виконуєть ся аналогічним чином. Якщо ПЗВ, що тестується, спрацьовує, то це означає: - ПЗВ відрегульовано правильно, чутливість його в нормі, відключення відбувається при диференціальному струмі, рівному номінальному; - швидкодія ПЗВ достатня, оскільки воно спрацьовує за інтервал часу 0.16с. Реальний час відключення якісних електромеханічних ПЗВ 0.03-ь0.04с, електронних менш 0.1с; - дроти РЕ-провідників знаходяться в гарному стані і контакти їх із землею надійні. Якщо випробуване ПЗВ при такому тесті не спрацьовує, то це означає, що ПЗВ несправне або його чутливість недостатня, не відповідає маркіруванню, або час спрацьовування ПЗВ занадто великий - перевищує 0.16с, або РЕ-провідники обірвані чи маються ненадійні контактні з'єднання з землею. Завдяки обмеженню за часом 0.16с протікання іспитового струму забезпечується електробезпека персоналу при проведенні іспитів. Пристрій FILIN»TECT1 здійснює тестування відповідності нормам установок і швидкодії ПЗВ. При перевірці ПЗВ експлуатаційним контрольним пристроєм - кнопкою «ТЕСТ» по-перше, тривалість протікання тестового струму не обмежена, подруге, значення тестового диференціального струму в залежності від настроювання фірмивиготовлювача може перевищувати в 2-2.5 рази зазначений на маркіруванні номінальний обмежуючий диференціальний струм. Технічні параметри пристрою FILIN-TECT1. Номінальна робоча напруга - 220В, тривалість протікання іспитового струму 0.16с, уставки номінального диференціального струму вимикання ПЗВ - 0.01; 0.03; 0.1; 0.3; 0.5А. Похибка уставки диференціального струму, що вимикає, ±5%. Діапазон робочих температур -25-г-+40°С. Пристрій простий у виготовленні, зручний в експлуатації і має невеликі габаритні розміри 140x80x40. FILIN-TECT1 може застосовуватися в різних захисних системах заземлення TN-C-S, TN-S і ТТ у яких установлені пристрої захисного відключення. Джерела інформації. 1. Методические указания по испытаниям устройств защитного отключения при сертификации электроустановок зданий. - Промышленная энергетика, 1998, №6. 2. Носанов Н.И. Устройства защитного отключения и их применение. -ДонГАСА, Макеевка, 2003. -359с, с ил. 3. Борисов А.В. Рекомендации по проектированию, монтажу й эксплуатации электроустановок зданий при применении устройств защитного отключения. -НМЦ ПЭУ МЭИ, Москва, 2001. -127с, с ил. (прототип). 4. ГОСТ 12.1.038-82 ССБТ. Злектробезопасность. Предельно допустимые уровни напряжений прикосновения и токов (с изменениями от 01.07.88). Фіг.1 тш ГОВ Фіг.2 Фіг.З Комп'ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
