Комплексний пристрій захисного відключення у однофазних і трифазних чотирипровідних мережах змінного струму з глухозаземленою нейтраллю
Номер патенту: 36632
Опубліковано: 15.08.2003
Автори: Самсоненко Микола Демидович, Носанов Максим Миколайович, Куренний Едуард Григорович, Самсоненко Сергій Миколайович
Формула / Реферат
Комплексний пристрій захисного відключення у однофазних і трифазних чотирипровідних мережах змінного струму з глухозаземленою нейтраллю, який містить трансформатор струму нульової послідовності, до вторинної обмотки якого ввімкнений вхід підсилюючого електронного блока, який відрізняється тим, що він додатково містить послідовно з’єднані з підсилюючим електронним блоком високочутливе герконове реле з швидкодіючим розмикаючим контактом, блок керування і силовий блок, включений в мережу змінного струму, причому вказані блоки виконані безконтактними з керованих напівпровідникових вентилів.
Текст

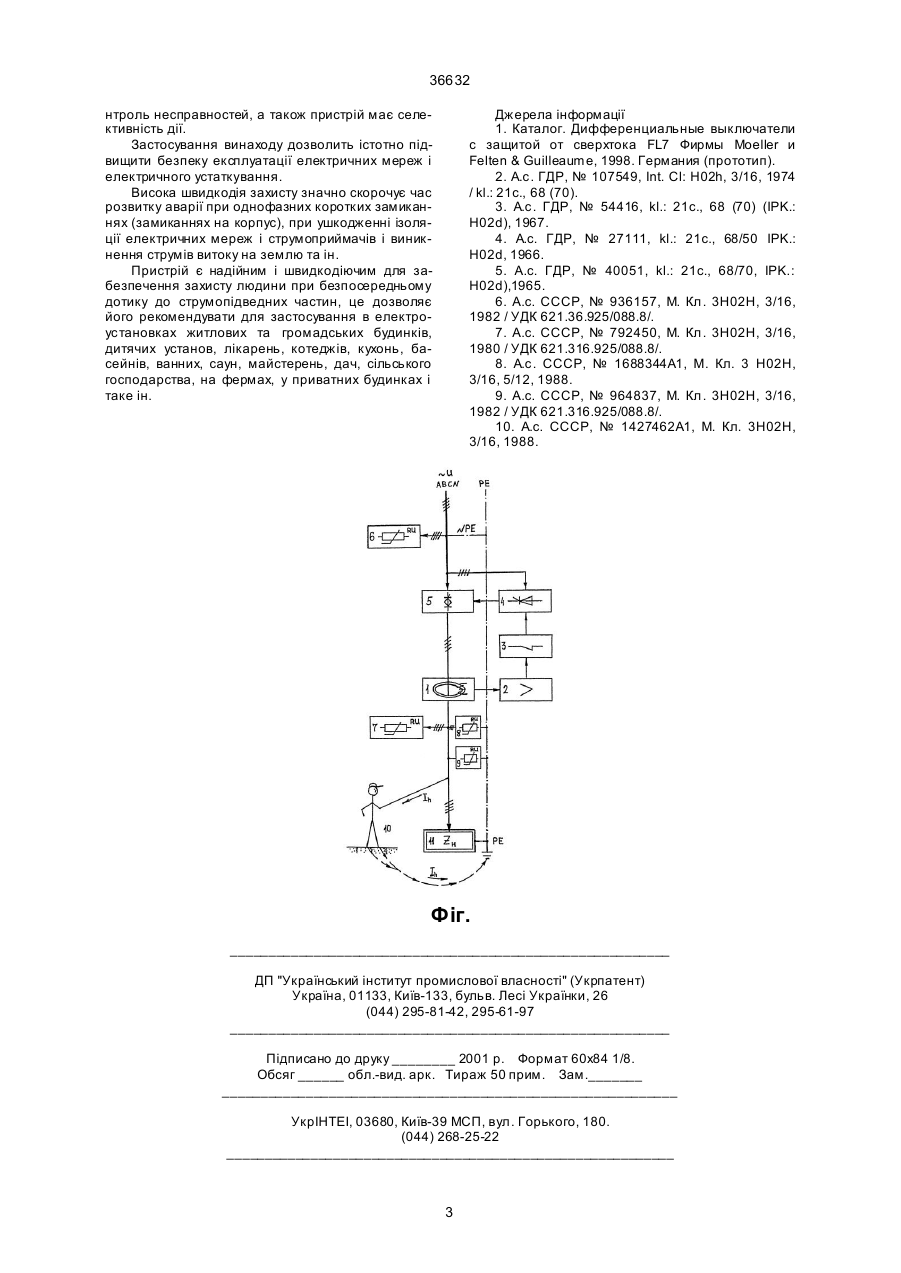

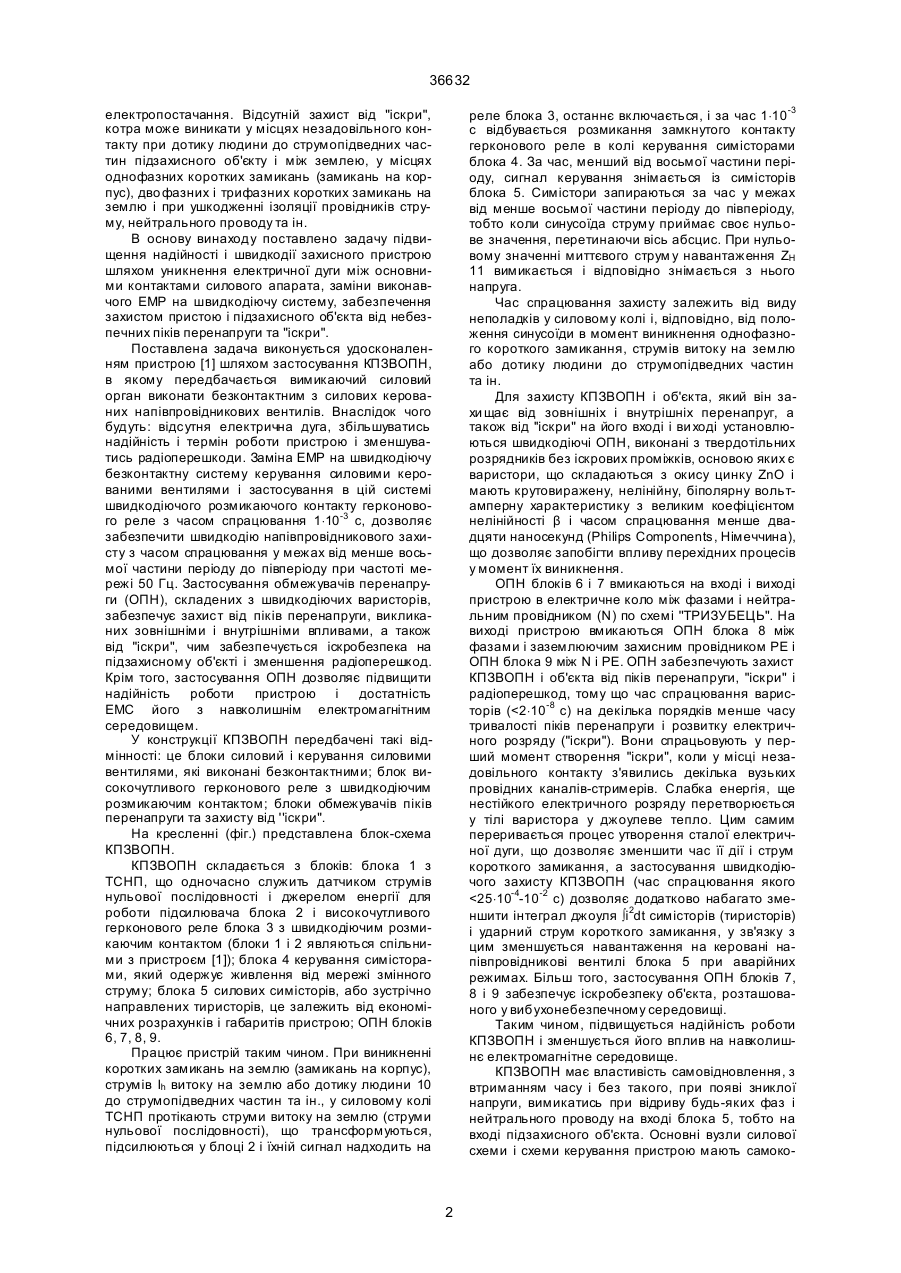

Комплексний пристрій захисного відключення і обмеження піків перенапруги у однофазних і трифазних чотирьохпровідних мережах змінного струму з глухозаземленою нейтраллю, який містить трансформатор струму нульової послідовнос 36632 реле блока 3, останнє включається, і за час 1×10-3 с відбувається розмикання замкнутого контакту герконового реле в колі керування симісторами блока 4. За час, менший від восьмої частини періоду, сигнал керування знімається із симісторів блока 5. Симістори запираються за час у межах від менше восьмої частини періоду до півперіоду, тобто коли синусоїда струму приймає своє нульове значення, перетинаючи вісь абсцис. При нульовому значенні миттєвого струм у навантаження ZH 11 вимикається і відповідно знімається з нього напруга. Час спрацювання захисту залежить від виду неполадків у силовому колі і, відповідно, від положення синусоїди в момент виникнення однофазного короткого замикання, струмів витоку на землю або дотику людини до струмопідведних частин та ін. Для захисту КПЗВОПН і об'єкта, який він захи щає від зовнішніх і внутрішніх перенапруг, а також від ''іскри'' на його вході і ви ході установлюються швидкодіючі ОПН, виконані з твердотільних розрядників без іскрових проміжків, основою яких є варистори, що складаються з окису цинку ZnO і мають крутовиражену, нелінійну, біполярну вольтамперну характеристику з великим коефіцієнтом нелінійності β і часом спрацювання менше двадцяти наносекунд (Philips Components, Німеччина), що дозволяє запобігти впливу перехідних процесів у момент їх виникнення. ОПН блоків 6 і 7 вмикаються на вході і виході пристрою в електричне коло між фазами і нейтральним провідником (N) по схемі ''ТРИЗУБЕЦЬ''. На виході пристрою вмикаються ОПН блока 8 між фазами і заземлюючим захисним провідником РЕ і ОПН блока 9 між N і РЕ. ОПН забезпечують захист КПЗВОПН і об'єкта від піків перенапруги, ''іскри'' і радіоперешкод, тому що час спрацювання варисторів (
ДивитисяДодаткова інформація
Назва патенту англійськоюComplex device for protective disconnection in single-phase and three-phase four-wire ac mains with a solidly-earthed neutral
Автори англійськоюSamsonenko Serhii Mykolaiovych, Nosanov Maksym Mykolaiovych
Назва патенту російськоюКомплексное устройство для защитного отключения в однофазных и трехфазных четырехпроводных сетях переменного тока с глухозаземленной нейтралью
Автори російськоюСамсоненко Сергей Николаевич, Носанов Максим Николаевич
МПК / Мітки
МПК: H02H 3/16
Мітки: струму, відключення, захисного, нейтраллю, мережах, змінного, глухозаземленою, трифазних, однофазних, чотирипровідних, пристрій, комплексний
