Спосіб визначення довжин ліній еталонного геодезичного базису

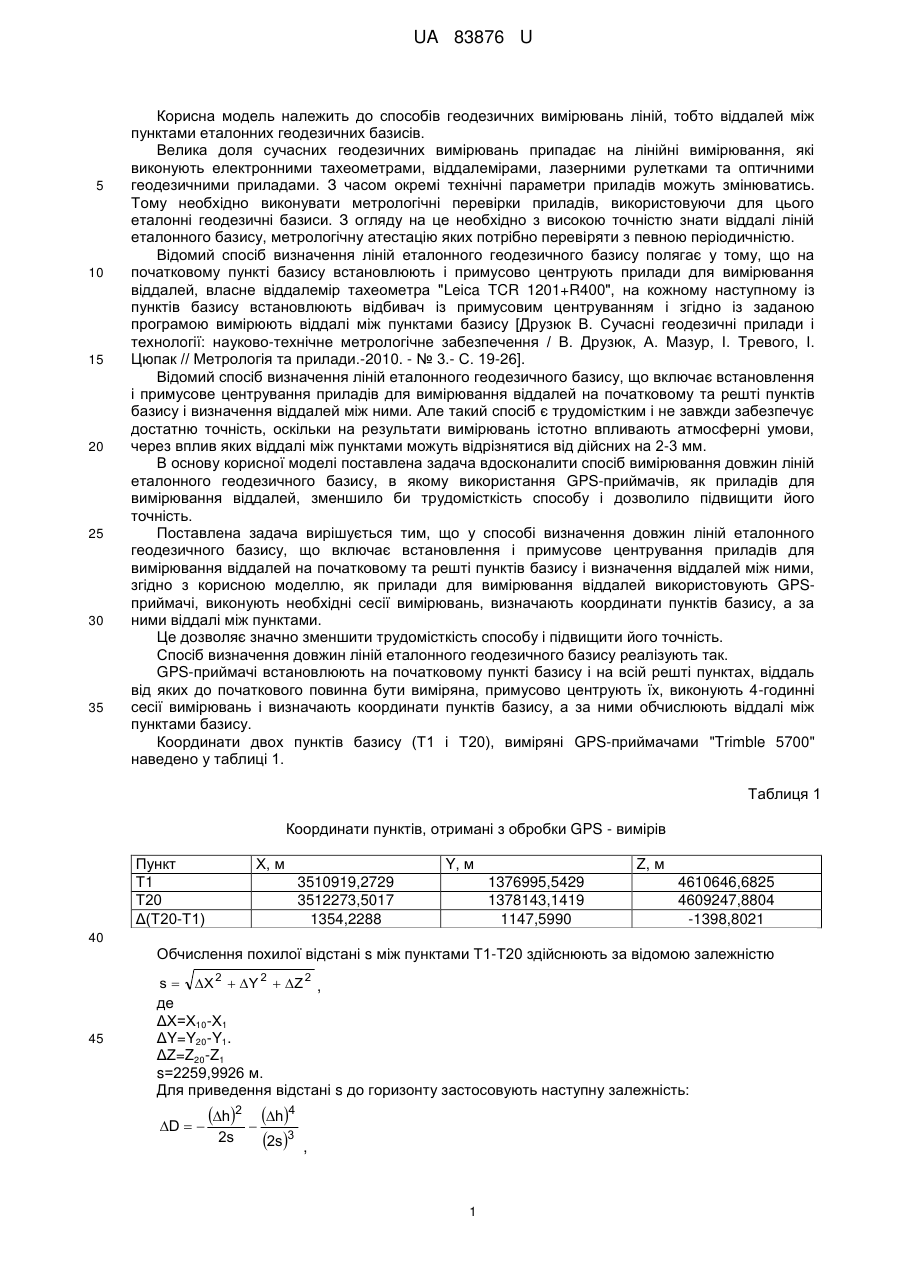

Реферат: Спосіб визначення довжин ліній еталонного геодезичного базису включає встановлення і примусове центрування приладів для вимірювання віддалей на початковому та решті пунктів базису і визначення віддалей між ними. Як прилади для вимірювання віддалей використовують GPS-приймачі, виконують необхідні сесії вимірювань, визначають координати пунктів базису, а за ними віддалі між пунктами. UA 83876 U (12) UA 83876 U UA 83876 U 5 10 15 20 25 30 35 Корисна модель належить до способів геодезичних вимірювань ліній, тобто віддалей між пунктами еталонних геодезичних базисів. Велика доля сучасних геодезичних вимірювань припадає на лінійні вимірювання, які виконують електронними тахеометрами, віддалемірами, лазерними рулетками та оптичними геодезичними приладами. З часом окремі технічні параметри приладів можуть змінюватись. Тому необхідно виконувати метрологічні перевірки приладів, використовуючи для цього еталонні геодезичні базиси. З огляду на це необхідно з високою точністю знати віддалі ліній еталонного базису, метрологічну атестацію яких потрібно перевіряти з певною періодичністю. Відомий спосіб визначення ліній еталонного геодезичного базису полягає у тому, що на початковому пункті базису встановлюють і примусово центрують прилади для вимірювання віддалей, власне віддалемір тахеометра "Leica TCR 1201+R400", на кожному наступному із пунктів базису встановлюють відбивач із примусовим центруванням і згідно із заданою програмою вимірюють віддалі між пунктами базису [Друзюк В. Сучасні геодезичні прилади і технології: науково-технічне метрологічне забезпечення / В. Друзюк, А. Мазур, І. Тревого, І. Цюпак // Метрологія та прилади.-2010. - № 3.- С. 19-26]. Відомий спосіб визначення ліній еталонного геодезичного базису, що включає встановлення і примусове центрування приладів для вимірювання віддалей на початковому та решті пунктів базису і визначення віддалей між ними. Але такий спосіб є трудомістким і не завжди забезпечує достатню точність, оскільки на результати вимірювань істотно впливають атмосферні умови, через вплив яких віддалі між пунктами можуть відрізнятися від дійсних на 2-3 мм. В основу корисної моделі поставлена задача вдосконалити спосіб вимірювання довжин ліній еталонного геодезичного базису, в якому використання GPS-приймачів, як приладів для вимірювання віддалей, зменшило би трудомісткість способу і дозволило підвищити його точність. Поставлена задача вирішується тим, що у способі визначення довжин ліній еталонного геодезичного базису, що включає встановлення і примусове центрування приладів для вимірювання віддалей на початковому та решті пунктів базису і визначення віддалей між ними, згідно з корисною моделлю, як прилади для вимірювання віддалей використовують GPSприймачі, виконують необхідні сесії вимірювань, визначають координати пунктів базису, а за ними віддалі між пунктами. Це дозволяє значно зменшити трудомісткість способу і підвищити його точність. Спосіб визначення довжин ліній еталонного геодезичного базису реалізують так. GPS-приймачі встановлюють на початковому пункті базису і на всій решті пунктах, віддаль від яких до початкового повинна бути виміряна, примусово центрують їх, виконують 4-годинні сесії вимірювань і визначають координати пунктів базису, а за ними обчислюють віддалі між пунктами базису. Координати двох пунктів базису (Т1 і Т20), виміряні GPS-приймачами "Trimble 5700" наведено у таблиці 1. Таблиця 1 Координати пунктів, отримані з обробки GPS - вимірів Пункт Т1 Т20 Δ(Т20-Т1) Х, м Y, м 3510919,2729 3512273,5017 1354,2288 Z, м 1376995,5429 1378143,1419 1147,5990 4610646,6825 4609247,8804 -1398,8021 40 Обчислення похилої відстані s між пунктами Т1-Т20 здійснюють за відомою залежністю 45 s  X 2  Y 2  Z 2 , де ΔХ=Х10-Х1 ΔY=Y20-Y1. ΔZ=Z20-Z1 s=2259,9926 м. Для приведення відстані s до горизонту застосовують наступну залежність: D   h2  h4 2s 2s3 , 1 UA 83876 U 5 де Δh=H20-H1. Δh=19,3331 м. ΔD=-0,0827 м. d=s+ΔD. d=2259,9926+(-0,0827) = 2259,9099 Порівняння відстані d, отриманої за результатами GPS вимірів, приведеної до горизонту, з відповідними відстанями, виміряними лазерним віддалеміром та електронним тахеометром, подано у таблиці 2. 10 Таблиця 2 Порівняння результатів вимірювання відстані різними приладами приведеної до горизонту 1 2 3 15 Прилад Прецизійний лазерний віддалемір "ПЛД-1М" Тахеометр "Leica TCR 1201+R400" GPS "Trimble 5700" Відстань d, м 2259,9109 2259,9095 2259,9099 Слід зауважити, що віддаль між пунктами Т.1 і Т.20 вимірювали прецизійним лазерним віддалеміром "ПЛД-1М" один раз у 2003 р. На точність вимірювань тахеометром "Leica TCR 1201+R400" Істотно впливають атмосферні умови, тобто рефракція, яка може спотворювати результати вимірювань на 2-3 мм. Результати вимірювань GPS-приймачем стабільно однакові, тому точність вимірювань гарантовано підвищується. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Спосіб визначення довжин ліній еталонного геодезичного базису, що включає встановлення і примусове центрування приладів для вимірювання віддалей на початковому та решті пунктів базису і визначення віддалей між ними, який відрізняється тим, що як прилади для вимірювання віддалей використовують GPS-приймачі, виконують необхідні сесії вимірювань, визначають координати пунктів базису, а за ними віддалі між пунктами. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
