Спосіб визначення первинних параметрів кабельних та рейкових ліній рейкових кіл при центральному розміщенні апаратури
Номер патенту: 61018
Опубліковано: 11.07.2011
Формула / Реферат
Спосіб визначення первинних параметрів кабельних та рейкових ліній рейкових кіл при центральному розміщенні апаратури, при якому визначають робочий сигнальний струм та напругу на релейних та живильних кінцях, фазовий зсув між ними, вторинні та первинні параметри ліній, який відрізняється тим, що проводять запис вказаних електричних величин при проходженні рухомого складу, далі визначають первинні параметри кабельних ліній, після чого знаходять значення параметрів рейкових кіл за відомими формулами.
Текст

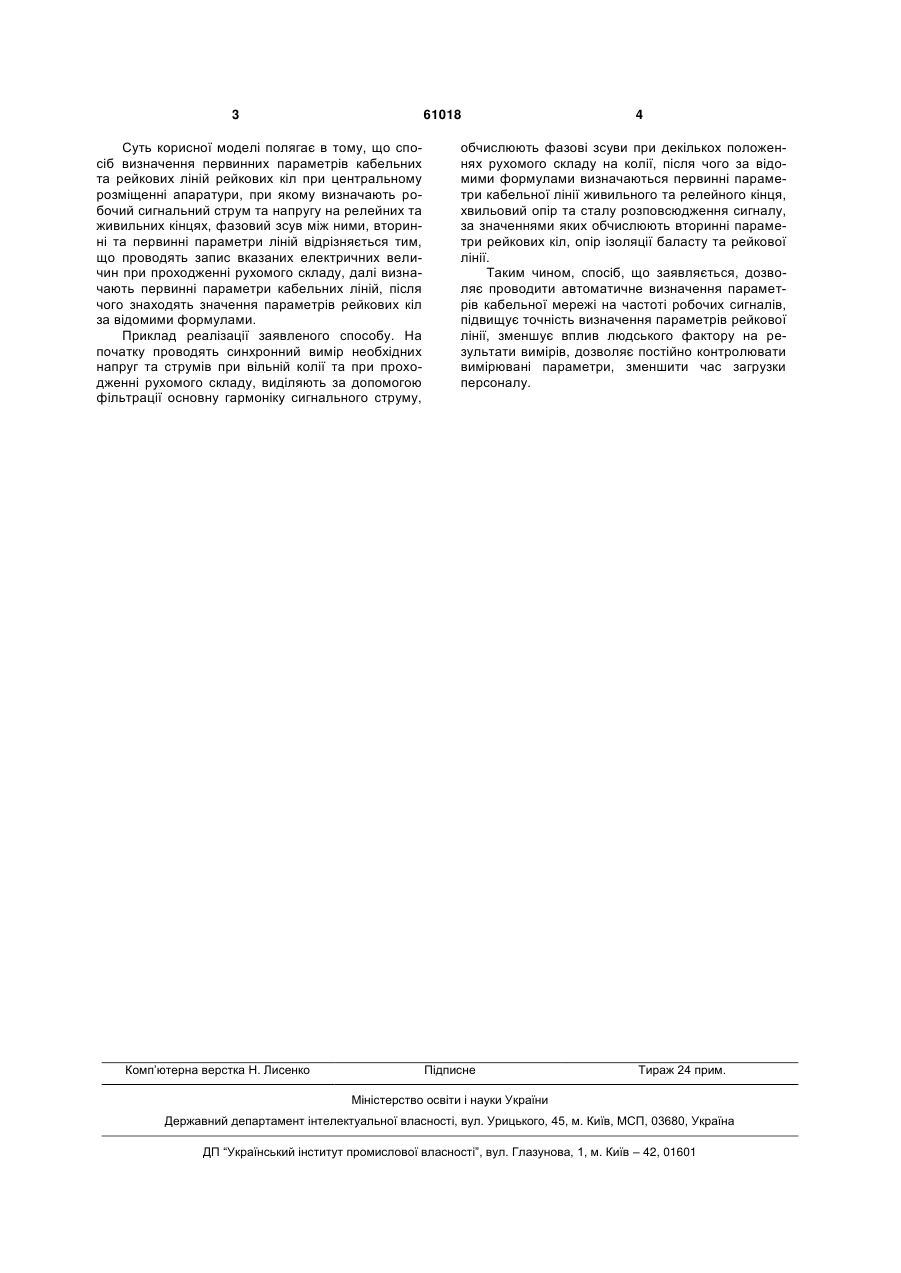

Спосіб визначення первинних параметрів кабельних та рейкових ліній рейкових кіл при 3 61018 Суть корисної моделі полягає в тому, що спосіб визначення первинних параметрів кабельних та рейкових ліній рейкових кіл при центральному розміщенні апаратури, при якому визначають робочий сигнальний струм та напругу на релейних та живильних кінцях, фазовий зсув між ними, вторинні та первинні параметри ліній відрізняється тим, що проводять запис вказаних електричних величин при проходженні рухомого складу, далі визначають первинні параметри кабельних ліній, після чого знаходять значення параметрів рейкових кіл за відомими формулами. Приклад реалізації заявленого способу. На початку проводять синхронний вимір необхідних напруг та струмів при вільній колії та при проходженні рухомого складу, виділяють за допомогою фільтрації основну гармоніку сигнального струму, Комп’ютерна верстка Н. Лиcенко 4 обчислюють фазові зсуви при декількох положеннях рухомого складу на колії, після чого за відомими формулами визначаються первинні параметри кабельної лінії живильного та релейного кінця, хвильовий опір та сталу розповсюдження сигналу, за значеннями яких обчислюють вторинні параметри рейкових кіл, опір ізоляції баласту та рейкової лінії. Таким чином, спосіб, що заявляється, дозволяє проводити автоматичне визначення параметрів кабельної мережі на частоті робочих сигналів, підвищує точність визначення параметрів рейкової лінії, зменшує вплив людського фактору на результати вимірів, дозволяє постійно контролювати вимірювані параметри, зменшити час загрузки персоналу. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determining primary parameters of cable and rail lines of track circuits at central arrangement of equipment
Автори англійськоюHavryliuk Volodymyr Illich, Romantsev Ivan Olehovych
Назва патенту російськоюСпособ определения первичных параметров кабельных и рельсовых линий рельсовых цепей при центральном размещении аппаратуры
Автори російськоюГаврилюк Владимир Ильич, Романцев Иван Олегович
МПК / Мітки
МПК: B61L 25/06
Мітки: параметрів, центральному, визначення, рейкових, ліній, розміщенні, апаратури, кабельних, спосіб, первинних, кіл
