Модульна станція очищення води

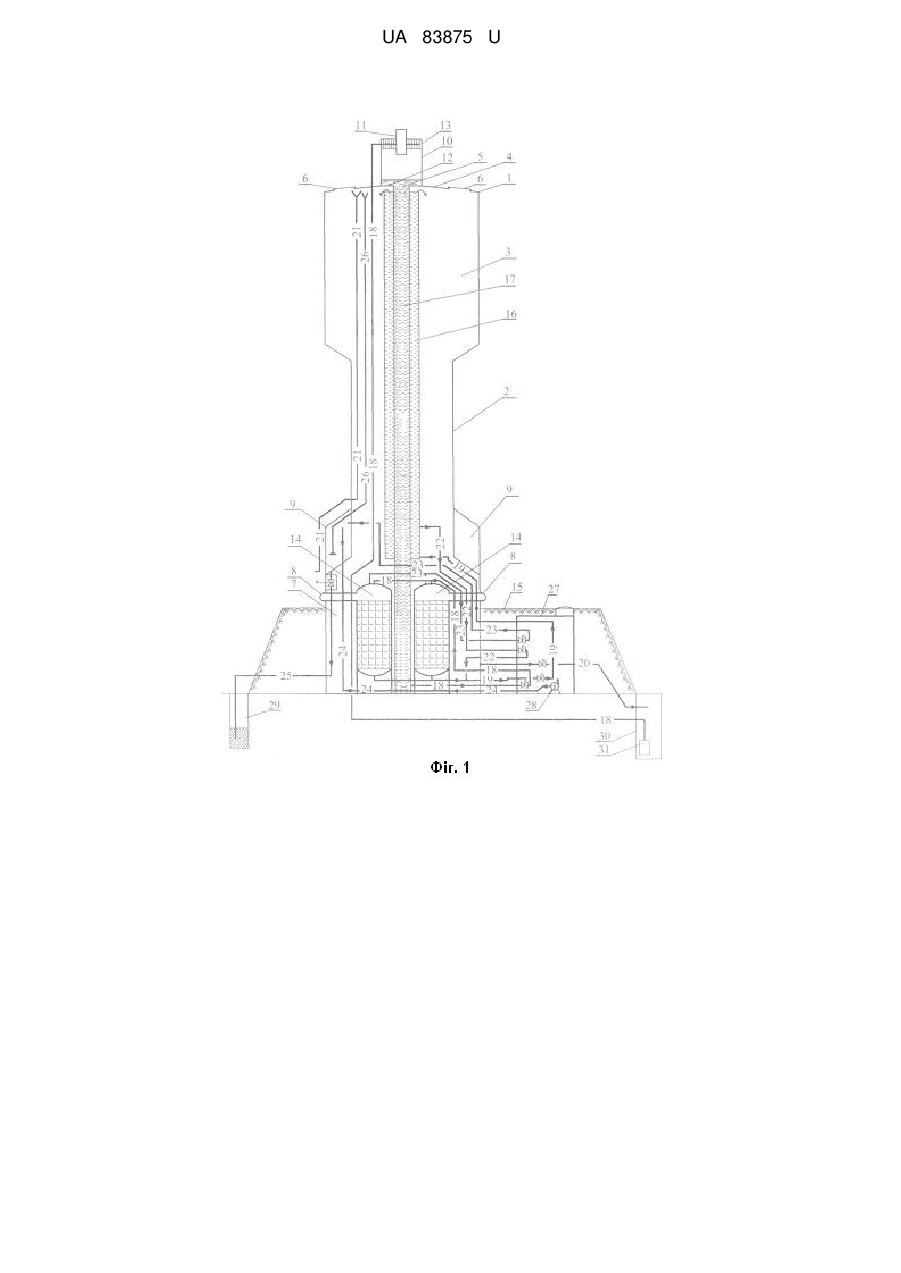

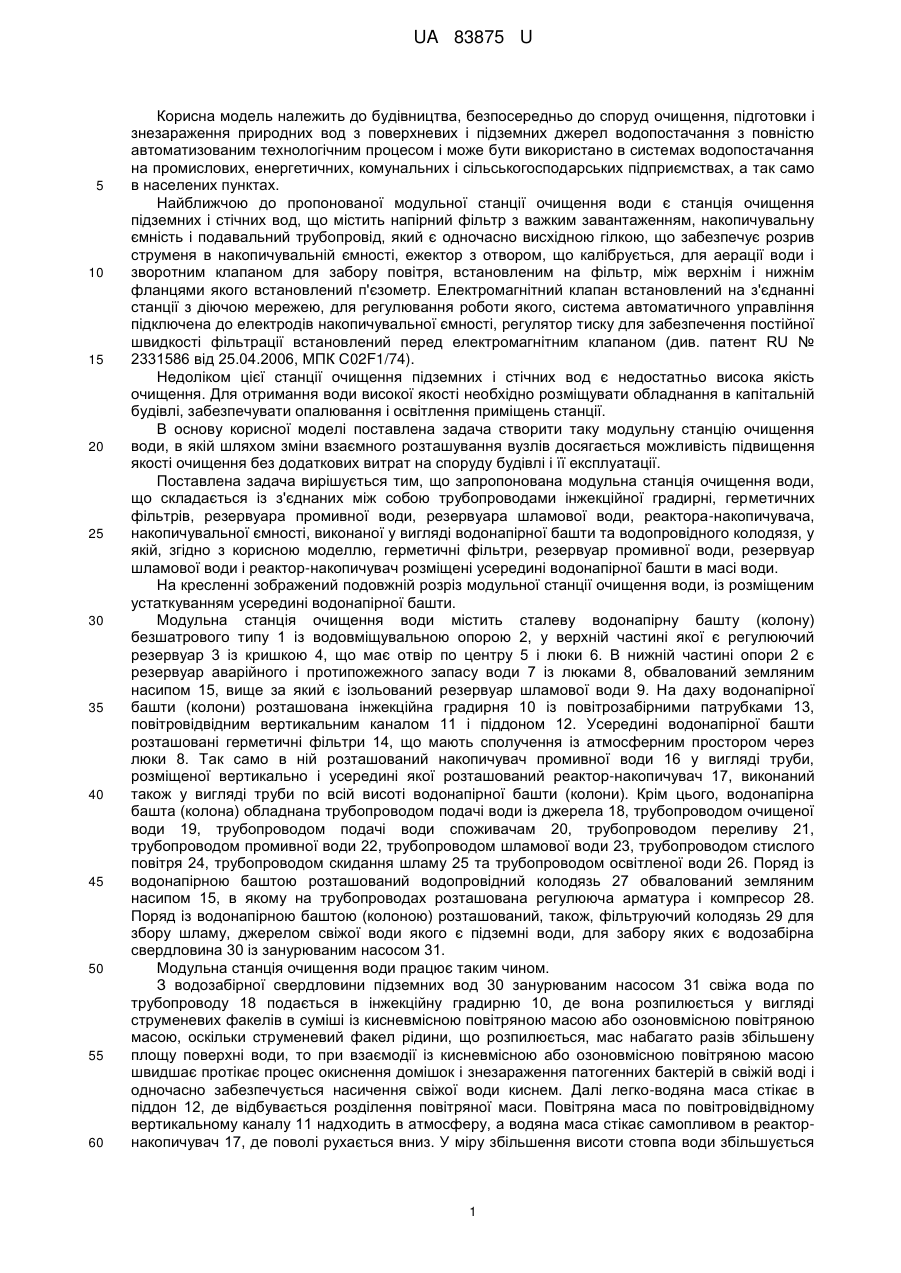

Реферат: UA 83875 U UA 83875 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, безпосередньо до споруд очищення, підготовки і знезараження природних вод з поверхневих і підземних джерел водопостачання з повністю автоматизованим технологічним процесом і може бути використано в системах водопостачання на промислових, енергетичних, комунальних і сільськогосподарських підприємствах, а так само в населених пунктах. Найближчою до пропонованої модульної станції очищення води є станція очищення підземних і стічних вод, що містить напірний фільтр з важким завантаженням, накопичувальну ємність і подавальний трубопровід, який є одночасно висхідною гілкою, що забезпечує розрив струменя в накопичувальній ємності, ежектор з отвором, що калібрується, для аерації води і зворотним клапаном для забору повітря, встановленим на фільтр, між верхнім і нижнім фланцями якого встановлений п'єзометр. Електромагнітний клапан встановлений на з'єднанні станції з діючою мережею, для регулювання роботи якого, система автоматичного управління підключена до електродів накопичувальної ємності, регулятор тиску для забезпечення постійної швидкості фільтрації встановлений перед електромагнітним клапаном (див. патент RU № 2331586 від 25.04.2006, МПК C02F1/74). Недоліком цієї станції очищення підземних і стічних вод є недостатньо висока якість очищення. Для отримання води високої якості необхідно розміщувати обладнання в капітальній будівлі, забезпечувати опалювання і освітлення приміщень станції. В основу корисної моделі поставлена задача створити таку модульну станцію очищення води, в якій шляхом зміни взаємного розташування вузлів досягається можливість підвищення якості очищення без додаткових витрат на споруду будівлі і її експлуатації. Поставлена задача вирішується тим, що запропонована модульна станція очищення води, що складається із з'єднаних між собою трубопроводами інжекційної градирні, герметичних фільтрів, резервуара промивної води, резервуара шламової води, реактора-накопичувача, накопичувальної ємності, виконаної у вигляді водонапірної башти та водопровідного колодязя, у якій, згідно з корисною моделлю, герметичні фільтри, резервуар промивної води, резервуар шламової води і реактор-накопичувач розміщені усередині водонапірної башти в масі води. На кресленні зображений подовжній розріз модульної станції очищення води, із розміщеним устаткуванням усередині водонапірної башти. Модульна станція очищення води містить сталеву водонапірну башту (колону) безшатрового типу 1 із водовміщувальною опорою 2, у верхній частині якої є регулюючий резервуар 3 із кришкою 4, що має отвір по центру 5 і люки 6. В нижній частині опори 2 є резервуар аварійного і протипожежного запасу води 7 із люками 8, обвалований земляним насипом 15, вище за який є ізольований резервуар шламової води 9. На даху водонапірної башти (колони) розташована інжекційна градирня 10 із повітрозабірними патрубками 13, повітровідвідним вертикальним каналом 11 і піддоном 12. Усередині водонапірної башти розташовані герметичні фільтри 14, що мають сполучення із атмосферним простором через люки 8. Так само в ній розташований накопичувач промивної води 16 у вигляді труби, розміщеної вертикально і усередині якої розташований реактор-накопичувач 17, виконаний також у вигляді труби по всій висоті водонапірної башти (колони). Крім цього, водонапірна башта (колона) обладнана трубопроводом подачі води із джерела 18, трубопроводом очищеної води 19, трубопроводом подачі води споживачам 20, трубопроводом переливу 21, трубопроводом промивної води 22, трубопроводом шламової води 23, трубопроводом стислого повітря 24, трубопроводом скидання шламу 25 та трубопроводом освітленої води 26. Поряд із водонапірною баштою розташований водопровідний колодязь 27 обвалований земляним насипом 15, в якому на трубопроводах розташована регулююча арматура і компресор 28. Поряд із водонапірною баштою (колоною) розташований, також, фільтруючий колодязь 29 для збору шламу, джерелом свіжої води якого є підземні води, для забору яких є водозабірна свердловина 30 із занурюваним насосом 31. Модульна станція очищення води працює таким чином. З водозабірної свердловини підземних вод 30 занурюваним насосом 31 свіжа вода по трубопроводу 18 подається в інжекційну градирню 10, де вона розпилюється у вигляді струменевих факелів в суміші із кисневмісною повітряною масою або озоновмісною повітряною масою, оскільки струменевий факел рідини, що розпилюється, мас набагато разів збільшену площуповерхні води, то при взаємодії із кисневмісною або озоновмісною повітряною масою швидшає протікає процес окиснення домішок і знезараження патогенних бактерій в свіжій воді і одночасно забезпечується насичення свіжої води киснем. Далі легко-водяна маса стікає в піддон 12, де відбувається розділення повітряної маси. Повітряна маса по повітровідвідному вертикальному каналу 11 надходить в атмосферу, а водяна маса стікає самопливом в реакторнакопичувач 17, де поволі рухається вниз. У міру збільшення висоти стовпа води збільшується 1 UA 83875 U 5 10 15 20 25 розчинність кисню у воді, а надлишки кисню і побічного газу підіймаються вгору. З нижньої частини реактора-накопичувача 17 вода по трубопроводу 18 через водопровідний колодязь 27, при відкритій трубопровідній арматурі, надходить у верхню частину герметичних фільтрів 14, де звільняється від механічних домішок і і; нижньої частини герметичного фільтра 14 по трубопроводу очищеної води 19 надходить, під залишковим напором в накопичувач промивної води 16 і через верхній край переливається у водонапірну башту (колону) 1. Досягши верхнього рівня води в регулюючому резервуарі 3 надходження води із джерела 30 припиняється, надходження води споживачам здійснюється через трубопровід 20 і досягши нижнього рівня води у водонапірній башті, автоматично включається в роботу занурюваний насос 31 і надходження води поновлюється. При підвищенні рівня води в реакторі-накопичувачі 17 вище певного рівня, здійснюється промивка герметичних фільтрів 14. Для цього автоматично закривається запірна арматура на трубопроводі 18 у водопровідному колодязі 27 і відкривається запірна арматура на трубопроводі промивної води, трубопроводі шламової води 23, але закривається на трубопроводі скидання шламу 25 Промивка герметичних фільтрів 14 здійснюється потоком води від знизу до верху. Забруднена вода по трубопроводу шламової води 23 поступає під залишковим напором в герметичиий резервуар шламової води 9, де витримується певний час, а фільтри 14 включається в роботу. Після відстою шламової коди в резервуарі шламової води 9, при закритій арматурі на трубопроводі шламової води 25, автоматично включається в роботу компресор 28, який по трубопроводу стисного повітря 24 подає повітря в резервуар шламової води 9. В результаті цього освітлена вода по трубопроводу освітленої води 26 надходить у водонапірну башту 1. При зниженні рівня води в резервуарі шламової води 9 до рівня низу трубопроводу освітленої води 26, відбувається прорив стислого повітря і компресор 28 виключається з роботи, а на трубопроводі скидання шламу 25 автоматично відкривається запірна арматура і шлам із резервуара шламової води 9 по трубопроводу шламової води 25 скидається самопливом у фільтруючий колодязь 29. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Модульна станція очищення води, що містить з'єднані між собою трубопроводами інжекційну градильню, герметичні фільтри, резервуар промивної води, резервуар шламової води, реакторнакопичувач, накопичувальну ємність, виконану у вигляді водонапірної башти та водопровідного колодязя, яка відрізняється тим, що герметичні фільтри, резервуар промивної води, резервуар шламової води і реактор-накопичувач розміщені всередині водонапірної башти в масі води. 2 UA 83875 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
