Пристрій для регулювання переміщень рейки

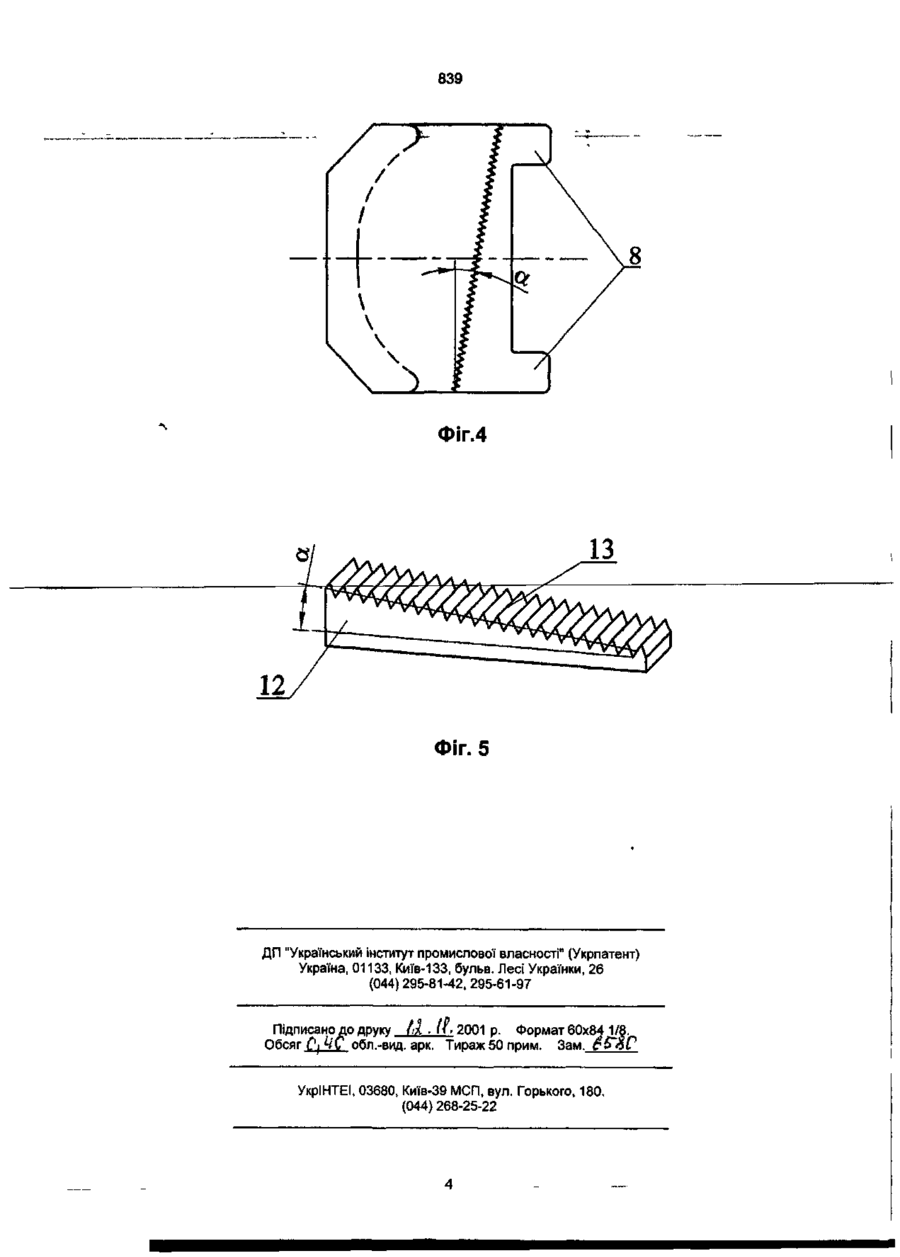

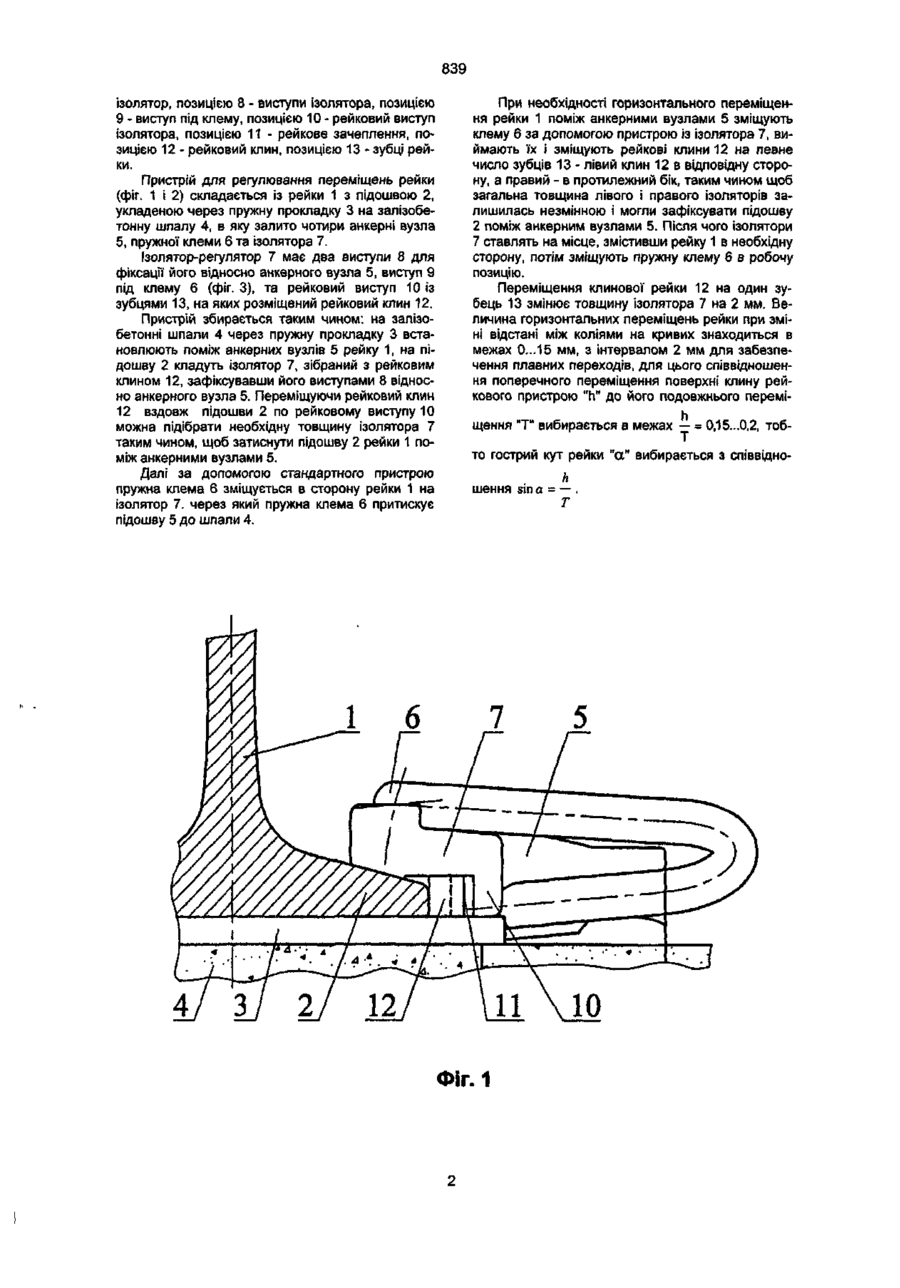

Пристрій для регулювання переміщень рейки, який включає пружну клему, що вмонтована в пазах анкера, нижня частина якого залита в бетонній шпалі і взаємодіє з підошвою рейки через ізолятор, який відрізняється тим, що обмежувальний виступ ізолятора виконаний у вигляді рейкового пристрою, розташованого поміж обмежувальним виступом ізолятора та торцем підошви рейки або якорем і виконаний під кутом "а" відносно осі рейки, a sinot = h/T, де співвідношення поперечного переміщення поверхні клину рейкового пристрою "h" до його подовжнього переміщення "Т" вибирається в межах h/T = 0,15...0,2. Корисна модель відноситься до будівництва залізниці, зокрема механізмів кріплення рейки до шпали. Найближчим до пристрою, що пропонується, з функціонального призначення і конструктивного виконання є пристрій, який описано в Європейському патенті ЕРО826826А1 від 04.03.98. Відомий пристрій включає фігурну пружну клему, що взаємодіє з підошвою рейки через ізолятори закріплений в бетонній шпалі анкерний вузол, головка якого має пази для фіксації кінців пружної клеми та стінку фіксації ізолятора для відтворення горизонтальних переміщень рейки. На зовнішній поверхні головки утворена напрямна, по якій подається в сторону рейки робоча частина пружної клеми. Одночасно в нахилені пази подаються кінці пружної клеми, і таким чином здійснюється розведення робочої частини пружної клеми та її кінців. Однак така конструкція відомого пристрою має недолік. Він обумовлений тим, що для відтворення горизонтальних переміщень рейки при зміні відстані між рейками на зміні напрямку колії залізниці необхідно замінити ізолятори, які фіксують підошви рейок. В основу корисної моделі поставлено задачу в механізмі для кріплення рейки до шпали використати пристрій для регулювання горизонтальних переміщень рейки шляхом заміни ізоляторів, що фіксують підошву рейки з визначеними розмірами товщини ізоляторів на ізолятори, які дозволяють змінювати їх товщину і таким чином звести велику кількість типів ізоляторів до одного. Технічний результат полягає в плавному гори зонтальному переміщенні рейок при зміні міжрейкової відстані. Для досягнення її обмежувальний виступ ізолятора виконаний у вигляді рейкового пристрою. Цей пристрій розташовано поміж обмежувальним виступом ізолятора та торцем підошви рейки або якорем і виконаний під кутом "а" відно. . . h сно осі рейки, a sin а = — , де співвідношення поперечного переміщення поверхні клину рейкового пристрою "h" до його подовжнього переміщення "Т" вибрано в межах — = 0,15...0,2. Причинно-наслідковий зв'язок між ознаками корисної моделі і технічним результатом полягає в тому, що обмежувальний виступ ізолятора виконаний у вигляді рейкового пристрою. Цей пристрій розташовано поміж обмежувальним виступом ізолятора та торцем підошви рейки або якорем. Це дає можливість плавно змінювати за допомогою клинової рейки товщину ізолятора і регулювати горизонтальні переміщення рейки, тим самим змінювати відстань між рейками при зміні напрямку колії залізниці. Корисна модель пояснюється кресленнями, де на фіг. 1 зображений пристрій (вид збоку), на фіг. 2 - пристрій, що пропонується, (вид зверху), на фіг. З - ізолятор без клина (вид збоку), на фіг. 4 - ізолятор без клина (вид знизу), на фіг. 5 - рейковий клин. На фіг. 1, 2 позицією 1 позначена рейка, позицією 2 її підошву, позицією 3 - підкладка під рейку 1, позицією 4 - бетонна шпала, позицією 5 - анкерний вузол, позицією 6 - пружна клема, позицією 7 О со 00 < D 839 ізолятор, позицією 8 - виступи ізолятора, позицією 9 - виступ під клему, позицією 10 - рейковий виступ ізолятора, позицією 11 - рейкове зачеплення, позицією 12 - рейковий клин, позицією 13 - зубці рейки. Пристрій для регулювання переміщень рейки (фіг. 1 і 2) складається із рейки 1 з підошвою 2, укладеною через пружну прокладку 3 на залізобетонну шпалу 4, в яку залито чотири анкерні вузла 5, пружної клеми 6 та ізолятора 7. Ізолятор-регулятор 7 має два виступи 8 для фіксації його відносно анкерного вузла 5, виступ 9 під клему 6 (фіг. 3), та рейковий виступ 10 із зубцями 13, на яких розміщений рейковий клин 12. Пристрій збирається таким чином: на залізобетонні шпали 4 через пружну прокладку 3 встановлюють поміж анкерних вузлів 5 рейку 1, на підошву 2 кладуть ізолятор 7, зібраний з рейковим клином 12, зафіксувавши його виступами 8 відносно анкерного вузла 5. Переміщуючи рейковий клин 12 вздовж підошви 2 по рейковому виступу 10 можна підібрати необхідну товщину ізолятора 7 таким чином, щоб затиснути підошву 2 рейки 1 поміж анкерними вузлами 5. Далі за допомогою стандартного пристрою пружна клема 6 зміщується в сторону рейки 1 на ізолятор 7. через який пружна клема 6 притискує підошву 5 до шпали 4. При необхідності горизонтального переміщення рейки 1 поміж анкерними вузлами 5 зміщують клему 6 за допомогою пристрою із ізолятора 7, виймають їх і зміщують рейкові клини 12 на певне число зубців 13 - лівий клин 12 в відповідну сторону, а правий - в протилежний бік, таким чином щоб загальна товщина лівого і правого ізоляторів залишилась незмінною і могли зафіксувати підошву 2 поміж анкерним вузлами 5. Після чого ізолятори 7 ставлять на місце, змістивши рейку 1 в необхідну сторону, потім зміщують пружну клему 6 в робочу позицію. Переміщення клинової рейки 12 на один зубець 13 змінює товщину ізолятора 7 на 2 мм. Величина горизонтальних переміщень рейки при зміні відстані між коліями на кривих знаходиться в межах 0...15 мм, з інтервалом 2 мм для забезпечення плавних переходів, для цього співвідношення поперечного переміщення поверхні клину рейкового пристрою "h" до його подовжнього переміщення "Т" вибирається в межах — = 0,15...0,2, тобто гострий кут рейки "а" вибирається з співвідноh шення sin а = — . Т ФІГ. 1 Z М! 6Є8 839 Фіг.4 Фіг. 5 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку /d • и » 2001 p. Формат 60x84 1/8. Обсяг Cj^C обл.-вид. арк. Тираж 50 прим. Зам. £5~%С УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
