Спосіб кріплення кристалічних заготовок
Номер патенту: 83916
Опубліковано: 10.10.2013
Автори: Каніщев Василь Миколайович, Будніков Олександр Тимофійович, Кривоногов Сергій Іванович, Вовк Олена Олександрівна
Формула / Реферат

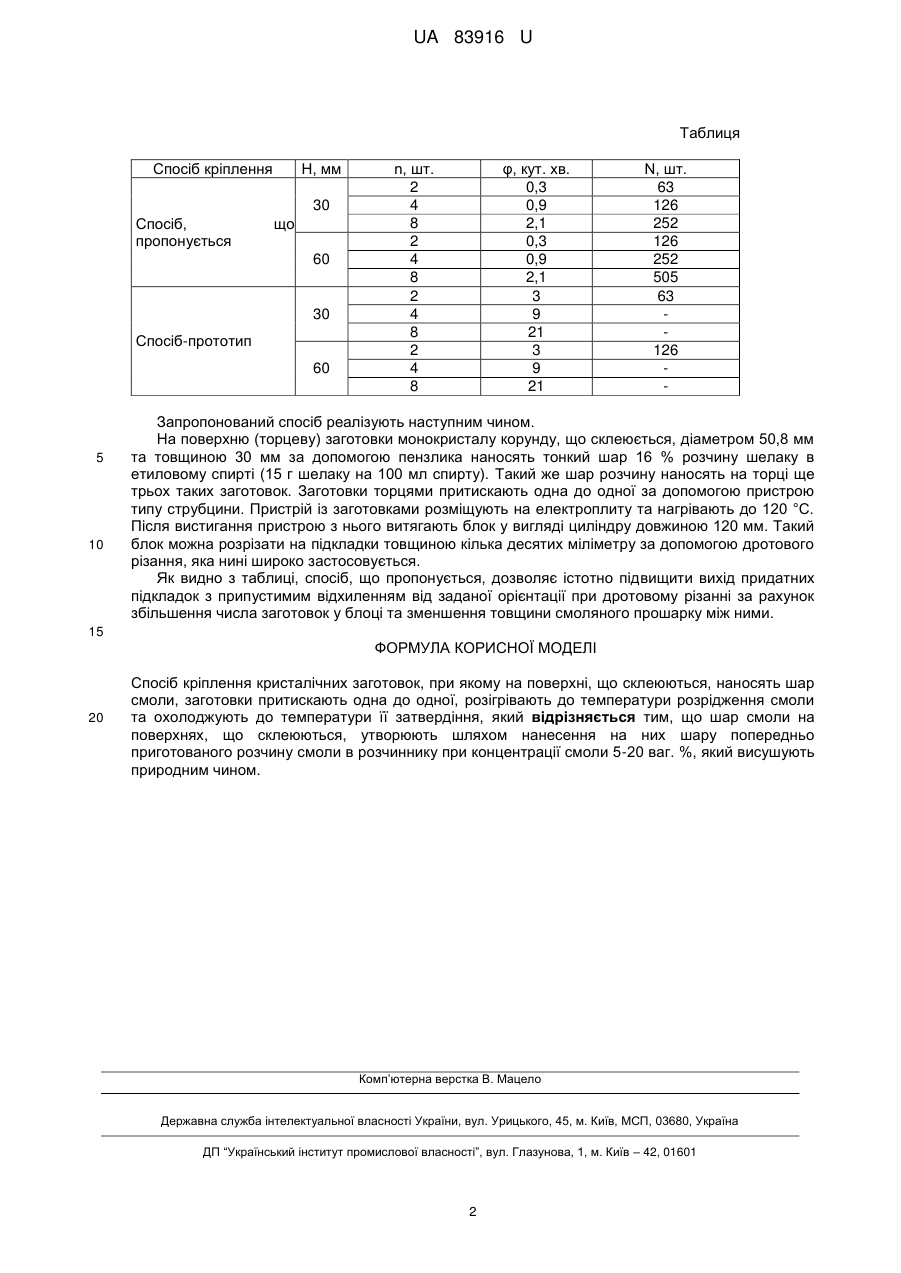

Спосіб кріплення кристалічних заготовок, при якому на поверхні, що склеюються, наносять шар смоли, заготовки притискають одна до одної, розігрівають до температури розрідження смоли та охолоджують до температури її затвердіння, який відрізняється тим, що шар смоли на поверхнях, що склеюються, утворюють шляхом нанесення на них шару попередньо приготованого розчину смоли в розчиннику при концентрації смоли 5-20 ваг. %, який висушують природним чином.
Текст

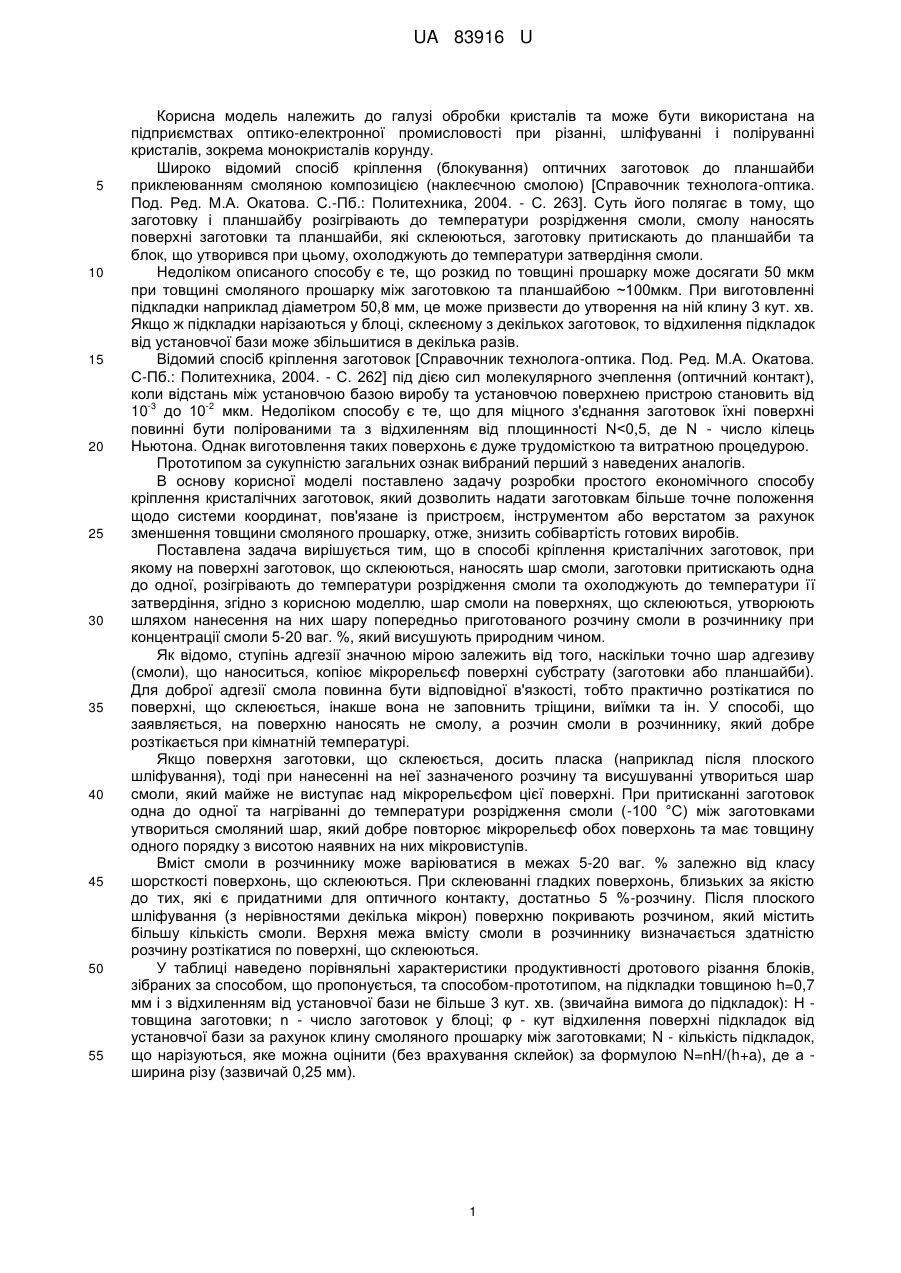

Реферат: UA 83916 U UA 83916 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі обробки кристалів та може бути використана на підприємствах оптико-електронної промисловості при різанні, шліфуванні і поліруванні кристалів, зокрема монокристалів корунду. Широко відомий спосіб кріплення (блокування) оптичних заготовок до планшайби приклеюванням смоляною композицією (наклеєчною смолою) [Справочник технолога-оптика. Под. Ред. М.А. Окатова. С.-Пб.: Политехника, 2004. - С. 263]. Суть його полягає в тому, що заготовку і планшайбу розігрівають до температури розрідження смоли, смолу наносять поверхні заготовки та планшайби, які склеюються, заготовку притискають до планшайби та блок, що утворився при цьому, охолоджують до температури затвердіння смоли. Недоліком описаного способу є те, що розкид по товщині прошарку може досягати 50 мкм при товщині смоляного прошарку між заготовкою та планшайбою ~100мкм. При виготовленні підкладки наприклад діаметром 50,8 мм, це може призвести до утворення на ній клину 3 кут. хв. Якщо ж підкладки нарізаються у блоці, склеєному з декількох заготовок, то відхилення підкладок від установчої бази може збільшитися в декілька разів. Відомий спосіб кріплення заготовок [Справочник технолога-оптика. Под. Ред. М.А. Окатова. С-Пб.: Политехника, 2004. - С. 262] під дією сил молекулярного зчеплення (оптичний контакт), коли відстань між установчою базою виробу та установчою поверхнею пристрою становить від -3 -2 10 до 10 мкм. Недоліком способу є те, що для міцного з'єднання заготовок їхні поверхні повинні бути полірованими та з відхиленням від площинності N
ДивитисяДодаткова інформація
Автори англійськоюBudnikov Oleksandr Tymofiiovych, Kanischev Vasyl Mykolaiovych, Vovk Olena Oleksandrivna
Автори російськоюБудников Александр Тимофеевич, Канищев Василий Николаевич, Вовк Елена Александровна
МПК / Мітки
МПК: B65H 9/00
Мітки: заготовок, спосіб, кріплення, кристалічних
