Хірургічний інструмент для фіксації і утримання тканини молочної залози

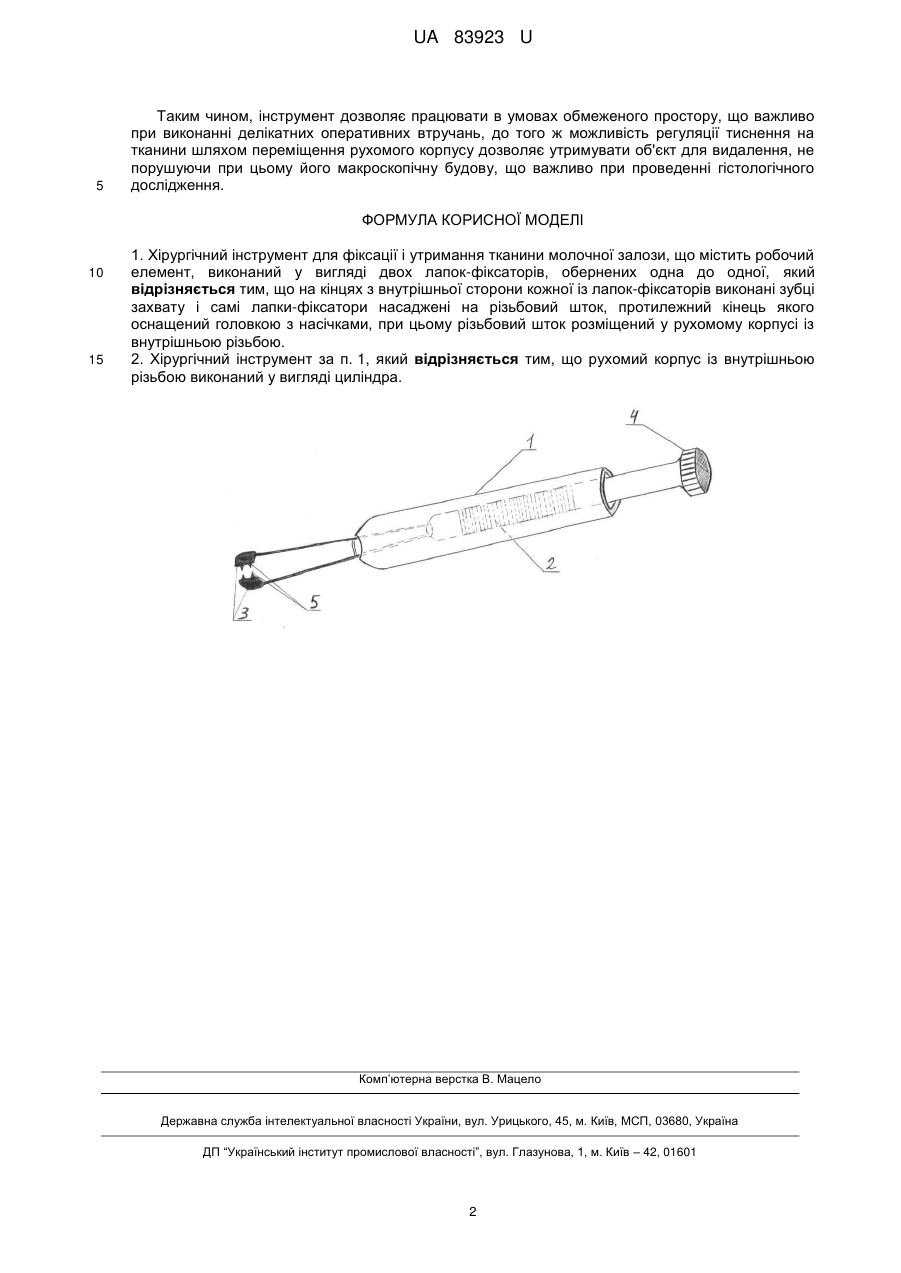

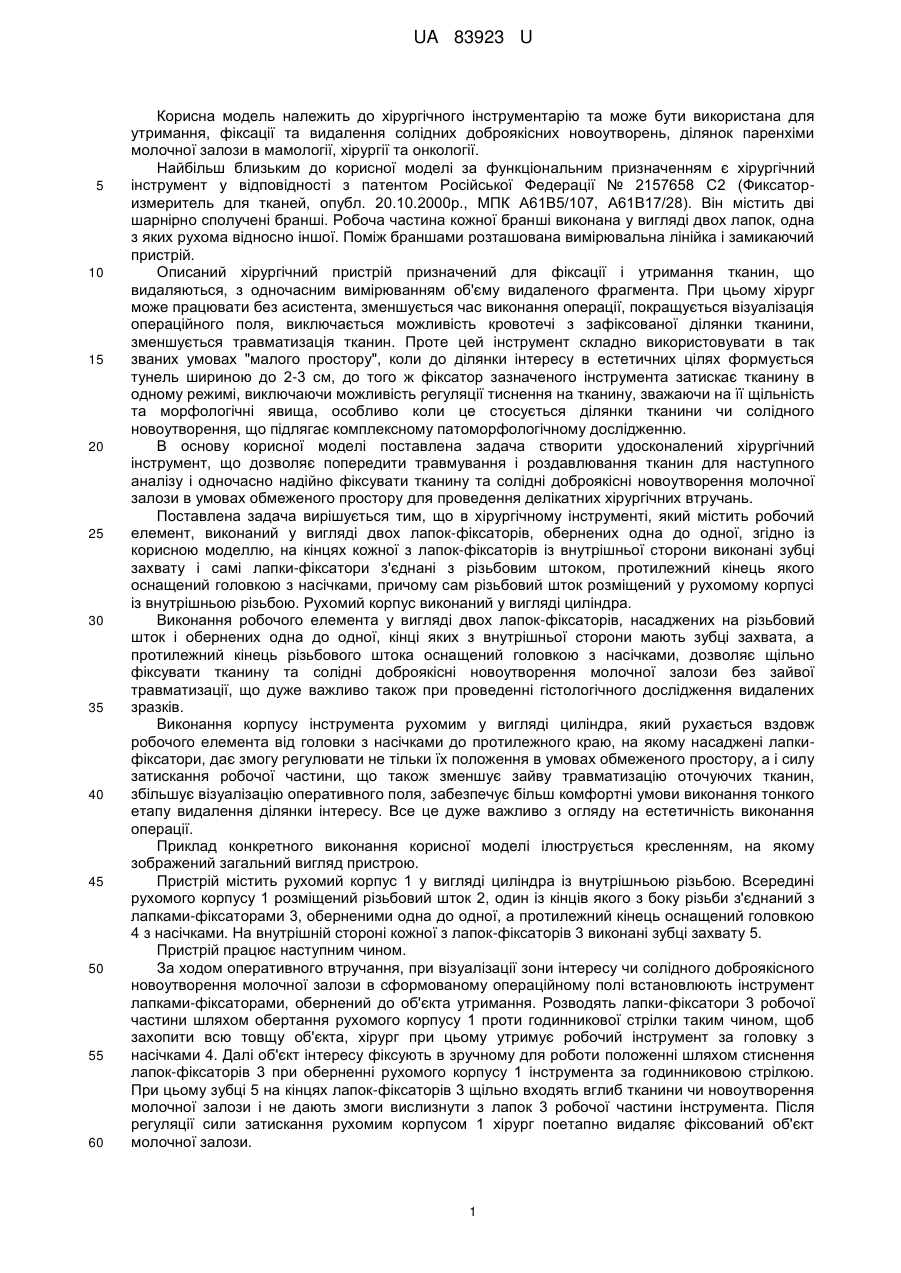

Реферат: Хірургічний інструмент для фіксації і утримання тканини молочної залози містить робочий елемент, виконаний у вигляді двох лапок-фіксаторів, обернених одна до одної. На кінцях з внутрішньої сторони кожної із лапок-фіксаторів виконані зубці захвату, а самі лапки-фіксатори насаджені на різьбовий шток, протилежний кінець якого оснащений головкою з насічками. При цьому різьбовий шток розміщений у рухомому корпусі із внутрішньою різьбою. UA 83923 U (54) ХІРУРГІЧНИЙ ІНСТРУМЕНТ ДЛЯ ФІКСАЦІЇ І УТРИМАННЯ ТКАНИНИ МОЛОЧНОЇ ЗАЛОЗИ UA 83923 U UA 83923 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до хірургічного інструментарію та може бути використана для утримання, фіксації та видалення солідних доброякісних новоутворень, ділянок паренхіми молочної залози в мамології, хірургії та онкології. Найбільш близьким до корисної моделі за функціональним призначенням є хірургічний інструмент у відповідності з патентом Російської Федерації № 2157658 С2 (Фиксаторизмеритель для тканей, опубл. 20.10.2000р., МПК А61В5/107, А61В17/28). Він містить дві шарнірно сполучені бранші. Робоча частина кожної бранші виконана у вигляді двох лапок, одна з яких рухома відносно іншої. Поміж браншами розташована вимірювальна лінійка і замикаючий пристрій. Описаний хірургічний пристрій призначений для фіксації і утримання тканин, що видаляються, з одночасним вимірюванням об'єму видаленого фрагмента. При цьому хірург може працювати без асистента, зменшується час виконання операції, покращується візуалізація операційного поля, виключається можливість кровотечі з зафіксованої ділянки тканини, зменшується травматизація тканин. Проте цей інструмент складно використовувати в так званих умовах "малого простору", коли до ділянки інтересу в естетичних цілях формується тунель шириною до 2-3 см, до того ж фіксатор зазначеного інструмента затискає тканину в одному режимі, виключаючи можливість регуляції тиснення на тканину, зважаючи на її щільність та морфологічні явища, особливо коли це стосується ділянки тканини чи солідного новоутворення, що підлягає комплексному патоморфологічному дослідженню. В основу корисної моделі поставлена задача створити удосконалений хірургічний інструмент, що дозволяє попередити травмування і роздавлювання тканин для наступного аналізу і одночасно надійно фіксувати тканину та солідні доброякісні новоутворення молочної залози в умовах обмеженого простору для проведення делікатних хірургічних втручань. Поставлена задача вирішується тим, що в хірургічному інструменті, який містить робочий елемент, виконаний у вигляді двох лапок-фіксаторів, обернених одна до одної, згідно із корисною моделлю, на кінцях кожної з лапок-фіксаторів із внутрішньої сторони виконані зубці захвату і самі лапки-фіксатори з'єднані з різьбовим штоком, протилежний кінець якого оснащений головкою з насічками, причому сам різьбовий шток розміщений у рухомому корпусі із внутрішньою різьбою. Рухомий корпус виконаний у вигляді циліндра. Виконання робочого елемента у вигляді двох лапок-фіксаторів, насаджених на різьбовий шток і обернених одна до одної, кінці яких з внутрішньої сторони мають зубці захвата, а протилежний кінець різьбового штока оснащений головкою з насічками, дозволяє щільно фіксувати тканину та солідні доброякісні новоутворення молочної залози без зайвої травматизації, що дуже важливо також при проведенні гістологічного дослідження видалених зразків. Виконання корпусу інструмента рухомим у вигляді циліндра, який рухається вздовж робочого елемента від головки з насічками до протилежного краю, на якому насаджені лапкифіксатори, дає змогу регулювати не тільки їх положення в умовах обмеженого простору, а і силу затискання робочої частини, що також зменшує зайву травматизацію оточуючих тканин, збільшує візуалізацію оперативного поля, забезпечує більш комфортні умови виконання тонкого етапу видалення ділянки інтересу. Все це дуже важливо з огляду на естетичність виконання операції. Приклад конкретного виконання корисної моделі ілюструється кресленням, на якому зображений загальний вигляд пристрою. Пристрій містить рухомий корпус 1 у вигляді циліндра із внутрішньою різьбою. Всередині рухомого корпусу 1 розміщений різьбовий шток 2, один із кінців якого з боку різьби з'єднаний з лапками-фіксаторами 3, оберненими одна до одної, а протилежний кінець оснащений головкою 4 з насічками. На внутрішній стороні кожної з лапок-фіксаторів 3 виконані зубці захвату 5. Пристрій працює наступним чином. За ходом оперативного втручання, при візуалізації зони інтересу чи солідного доброякісного новоутворення молочної залози в сформованому операційному полі встановлюють інструмент лапками-фіксаторами, обернений до об'єкта утримання. Розводять лапки-фіксатори 3 робочої частини шляхом обертання рухомого корпусу 1 проти годинникової стрілки таким чином, щоб захопити всю товщу об'єкта, хірург при цьому утримує робочий інструмент за головку з насічками 4. Далі об'єкт інтересу фіксують в зручному для роботи положенні шляхом стиснення лапок-фіксаторів 3 при оберненні рухомого корпусу 1 інструмента за годинниковою стрілкою. При цьому зубці 5 на кінцях лапок-фіксаторів 3 щільно входять вглиб тканини чи новоутворення молочної залози і не дають змоги вислизнути з лапок 3 робочої частини інструмента. Після регуляції сили затискання рухомим корпусом 1 хірург поетапно видаляє фіксований об'єкт молочної залози. 1 UA 83923 U 5 Таким чином, інструмент дозволяє працювати в умовах обмеженого простору, що важливо при виконанні делікатних оперативних втручань, до того ж можливість регуляції тиснення на тканини шляхом переміщення рухомого корпусу дозволяє утримувати об'єкт для видалення, не порушуючи при цьому його макроскопічну будову, що важливо при проведенні гістологічного дослідження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Хірургічний інструмент для фіксації і утримання тканини молочної залози, що містить робочий елемент, виконаний у вигляді двох лапок-фіксаторів, обернених одна до одної, який відрізняється тим, що на кінцях з внутрішньої сторони кожної із лапок-фіксаторів виконані зубці захвату і самі лапки-фіксатори насаджені на різьбовий шток, протилежний кінець якого оснащений головкою з насічками, при цьому різьбовий шток розміщений у рухомому корпусі із внутрішньою різьбою. 2. Хірургічний інструмент за п. 1, який відрізняється тим, що рухомий корпус із внутрішньою різьбою виконаний у вигляді циліндра. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
