Хірургічний інструмент

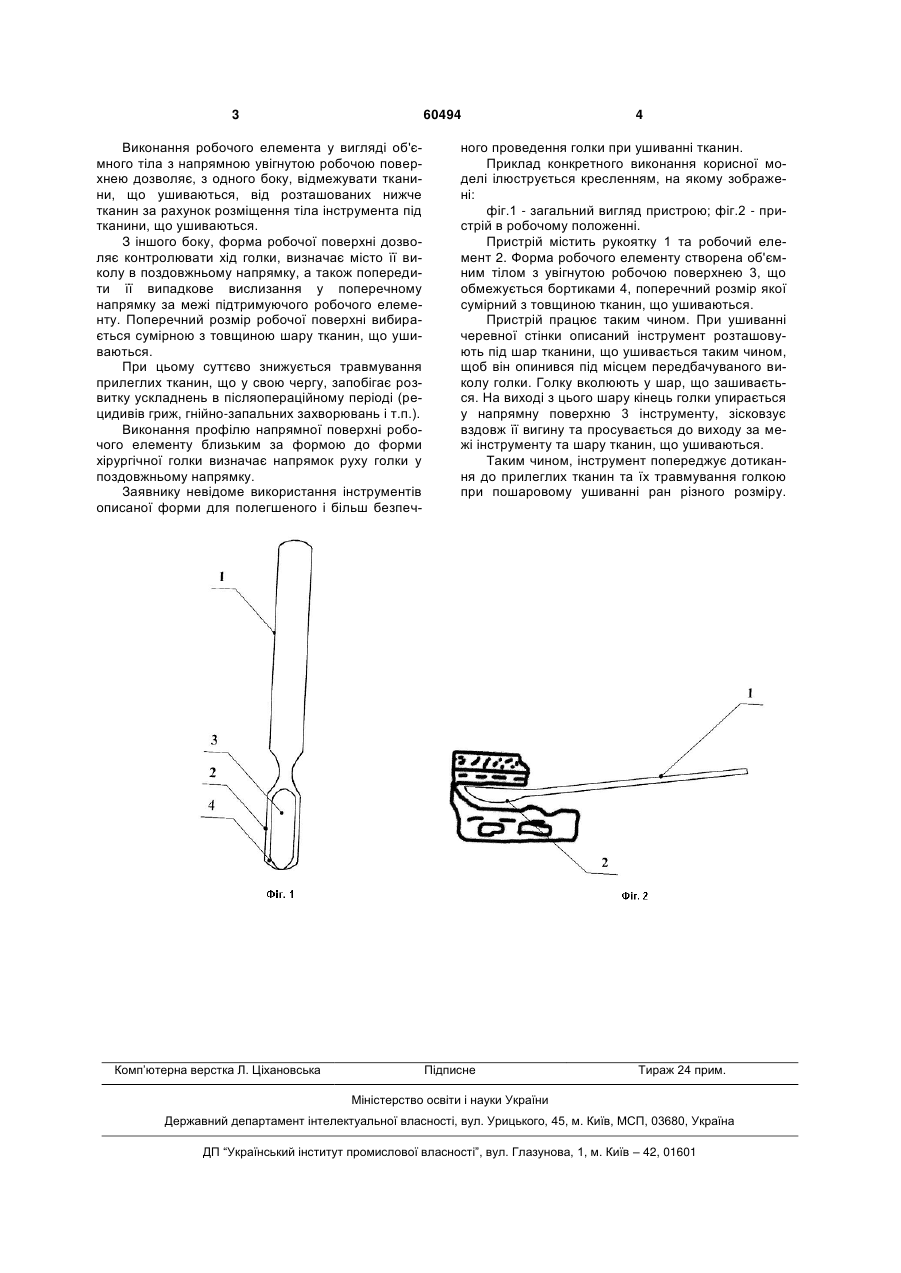

1. Хірургічний інструмент, який містить рукоятку та робочий елемент, який відрізняється тим, що форма робочого елемента створена об'ємним тілом з увігнутою робочою поверхнею, що обмежується бортиками, поперечний розмір якої сумірний з товщиною тканин, що ушиваються. 2. Хірургічний інструмент за п. 1, який відрізняється тим, що профіль поздовжнього перерізу робочого елемента виконаний близьким до форми хірургічної голки. (19) (21) u201013215 (22) 08.11.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) БОЙКО ВАЛЕРІЙ ВОЛОДИМИРОВИЧ, САВВІ СЕРГІЙ ОЛЕКСАНДРОВИЧ, НОВІКОВ ЄВГЕН АНАТОЛІЙОВИЧ, ЖИДЕЦЬКИЙ ВІТАЛІЙ ВІКТОРОВИЧ (73) ДЕРЖАВНА УСТАНОВА "ІНСТИТУТ ЗАГАЛЬНОЇ ТА НЕВІДКЛАДНОЇ ХІРУРГІЇ АКАДЕМІЇ МЕДИЧНИХ НАУК УКРАЇНИ" 3 60494 Виконання робочого елемента у вигляді об'ємного тіла з напрямною увігнутою робочою поверхнею дозволяє, з одного боку, відмежувати тканини, що ушиваються, від розташованих нижче тканин за рахунок розміщення тіла інструмента під тканини, що ушиваються. З іншого боку, форма робочої поверхні дозволяє контролювати хід голки, визначає місто її виколу в поздовжньому напрямку, а також попередити її випадкове вислизання у поперечному напрямку за межі підтримуючого робочого елементу. Поперечний розмір робочої поверхні вибирається сумірною з товщиною шару тканин, що ушиваються. При цьому суттєво знижується травмування прилеглих тканин, що у свою чергу, запобігає розвитку ускладнень в післяопераційному періоді (рецидивів гриж, гнійно-запальних захворювань і т.п.). Виконання профілю напрямної поверхні робочого елементу близьким за формою до форми хірургічної голки визначає напрямок руху голки у поздовжньому напрямку. Заявнику невідоме використання інструментів описаної форми для полегшеного і більш безпеч Комп’ютерна верстка Л. Ціхановська 4 ного проведення голки при ушиванні тканин. Приклад конкретного виконання корисної моделі ілюструється кресленням, на якому зображені: фіг.1 - загальний вигляд пристрою; фіг.2 - пристрій в робочому положенні. Пристрій містить рукоятку 1 та робочий елемент 2. Форма робочого елементу створена об'ємним тілом з увігнутою робочою поверхнею 3, що обмежується бортиками 4, поперечний розмір якої сумірний з товщиною тканин, що ушиваються. Пристрій працює таким чином. При ушиванні черевної стінки описаний інструмент розташовують під шар тканини, що ушивається таким чином, щоб він опинився під місцем передбачуваного виколу голки. Голку вколюють у шар, що зашивається. На виході з цього шару кінець голки упирається у напрямну поверхню 3 інструменту, зісковзує вздовж її вигину та просувається до виходу за межі інструменту та шару тканин, що ушиваються. Таким чином, інструмент попереджує дотикання до прилеглих тканин та їх травмування голкою при пошаровому ушиванні ран різного розміру. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
