Пристрій для оцінки ступеня деградації матеріалу великогабаритних конструкцій

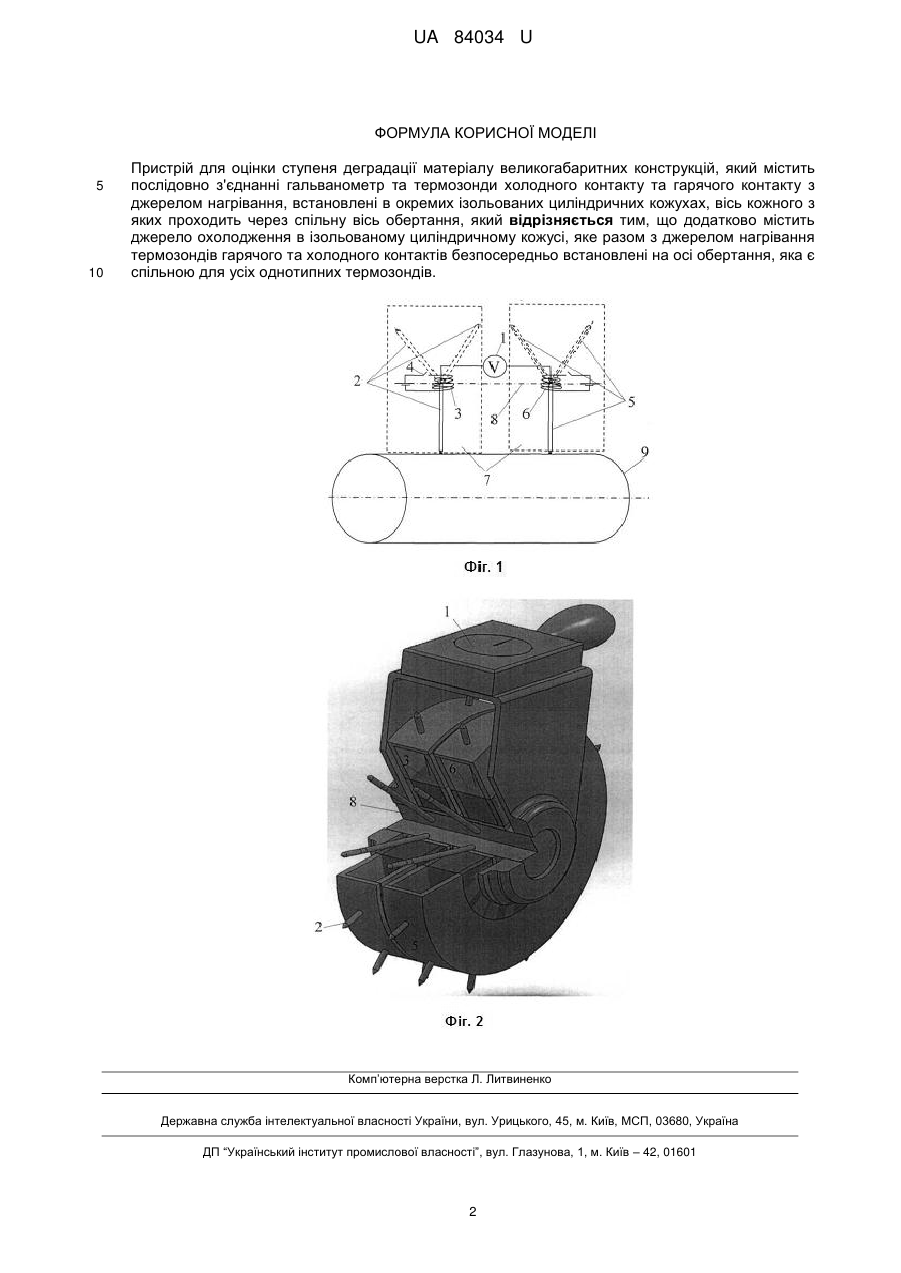

Реферат: Пристрій для оцінки ступеня деградації матеріалу великогабаритних конструкцій містить послідовно з'єднанні гальванометр та термозонди холодного контакту та гарячого контакту з джерелом нагрівання, встановлені в окремих ізольованих циліндричних кожухах, вісь кожного з яких проходить через спільну вісь обертання. Він додатково містить джерело охолодження в ізольованому циліндричному кожусі, яке разом з джерелом нагрівання термозондів гарячого та холодного контактів безпосередньо встановлені на осі обертання, яка є спільною для усіх однотипних термозондів. UA 84034 U (54) ПРИСТРІЙ ДЛЯ ОЦІНКИ СТУПЕНЯ ДЕГРАДАЦІЇ МАТЕРІАЛУ ВЕЛИКОГАБАРИТНИХ КОНСТРУКЦІЙ UA 84034 U UA 84034 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування, зокрема для оцінки ступеня деградації матеріалу великогабаритних конструкцій. Відомий пристрій для оцінки ступеня деградації матеріалу великогабаритних конструкцій, який містить послідовно з'єднанні гальванометр та термозонди холодного контакту та гарячого контакту з джерелом нагрівання, встановлені в окремих ізольованих циліндричних кожухах, вісь кожного з яких проходить через спільну вісь обертання. Джерело нагрівання однотипних термозондів гарячого контакту встановлено безпосередньо на кожному із них. (патент 59768 Україна, МПК H01L 35/28 (2006.01), H01L 35/30 (2006.01), H01L 35/32 (2006.01). Пристрій для оцінки ступеня деградації матеріалу корпусу обертового агрегату / Дзюбик Л.В., Кузьо І.В.; заявник і патентовласник НУ "Львівська політехніка". - № u201014350; заявл. 30.11.10; опубл. 25.05.11, Бюл. № 10). Однак при застосуванні відомого пристрою необхідно значні енергозатрати на забезпечення функціонування окремих нагрівальних елементів термозондів, крок вимірювання є обмежений та визначається геометричними розмірами нагрівальних елементів, а величина термоелектрорушійної сили між термозондами гарячого і холодного контактів регулюється недостатньо, як наслідок, зменшується продуктивність праці та точність вимірювань. В основу корисної моделі поставлено задачу створити пристрій для оцінки ступеня деградації матеріалу великогабаритних конструкцій, в якому введення додаткової кількості регульованих термозондів як гарячого, так і холодного контактів дозволило б збільшити величину термоелектрорушійної сили та дискретність її вимірювання і тим самим підвищити продуктивність та точність вимірювань. Поставлена задача вирішується тим, що пристрій для оцінки ступеня деградації матеріалу великогабаритних конструкцій, який містить послідовно з'єднанні гальванометр та термозонди холодного контакту та гарячого контакту з джерелом нагрівання, встановленні в окремих ізольованих циліндричних кожухах, вісь кожного з яких проходить через спільну вісь обертання, згідно з корисною моделлю, додатково містить джерело охолодження в ізольованому циліндричному кожусі, яке разом з джерелом нагрівання термозондів гарячого та холодного контактів безпосередньо встановлені на осі обертання, яка є спільною для усіх однотипних термозондів. Це дозволить збільшити кількість термозондів як гарячого, так і холодного контактів в ізольованих циліндричних кожухах, збільшити кількість вимірювань на одиницю довжини та збільшити точність отриманих результатів та підвищити продуктивність праці. Застосування джерела охолодження для термозондів холодного контакту збільшує регульовану різницю температур термозондів, що підвищить величину вимірюваної термоелектрорушійної сили, підвищиться надійність та точність вимірювання. На фіг. 1 зображено схему вимірювального тракту пристрою для оцінки ступеня деградації матеріалу великогабаритних конструкцій, де: 1 - гальванометр; 2 - термозонд гарячого контакту; 3 - джерело нагрівання; 4 - вимикач; 5 - термозонд холодного контакту; 6 - джерело охолодження; 7 - ізольовані циліндричні кожухи; 8 - вісь обертання; 9 - поверхня великогабаритної конструкції. На фіг. 2 показано будову пристрою. Пристрій для оцінки ступеня деградації матеріалу великогабаритних конструкцій містить послідовно з'єднанні гальванометр 1 та термозонди холодного 5 та гарячого 2 контактів разом із джерелами охолодження 6 та нагрівання 3 в ізольованих циліндричних кожухах 7 та встановлені на осі обертання 8, яка є спільною для усіх однотипних термозондів 2 і 5. Пристрій працює так. Вмикаємо джерело нагрівання 3 термозонда гарячого контакту 2, а також джерело охолодження 6 термозонда холодного контакту 5 та одночасно вводимо обидва термозонди 2, 5 в контакт із поверхнею великогабаритної конструкції 9. Здійснюючи поступальний рух приладу по поверхні конструкції 9 реєструємо гальванометром 1 значення контактних термоелектрорушійних сил при обертанні циліндричних ізольованих кожухів 7 та дотиканні термозондів холодного 5 та гарячого 2 контактів із поверхнею конструкції 9. Отримані значення порівнюють із показами пристрою на еталонних взірцях та оцінюють ступінь деградації матеріалу великогабаритної конструкції 9. 1 UA 84034 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для оцінки ступеня деградації матеріалу великогабаритних конструкцій, який містить послідовно з'єднанні гальванометр та термозонди холодного контакту та гарячого контакту з джерелом нагрівання, встановлені в окремих ізольованих циліндричних кожухах, вісь кожного з яких проходить через спільну вісь обертання, який відрізняється тим, що додатково містить джерело охолодження в ізольованому циліндричному кожусі, яке разом з джерелом нагрівання термозондів гарячого та холодного контактів безпосередньо встановлені на осі обертання, яка є спільною для усіх однотипних термозондів. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
