Спосіб визначення розмірів зони пластичних деформацій у зварному з’єднанні трубопроводу кільцевим швом

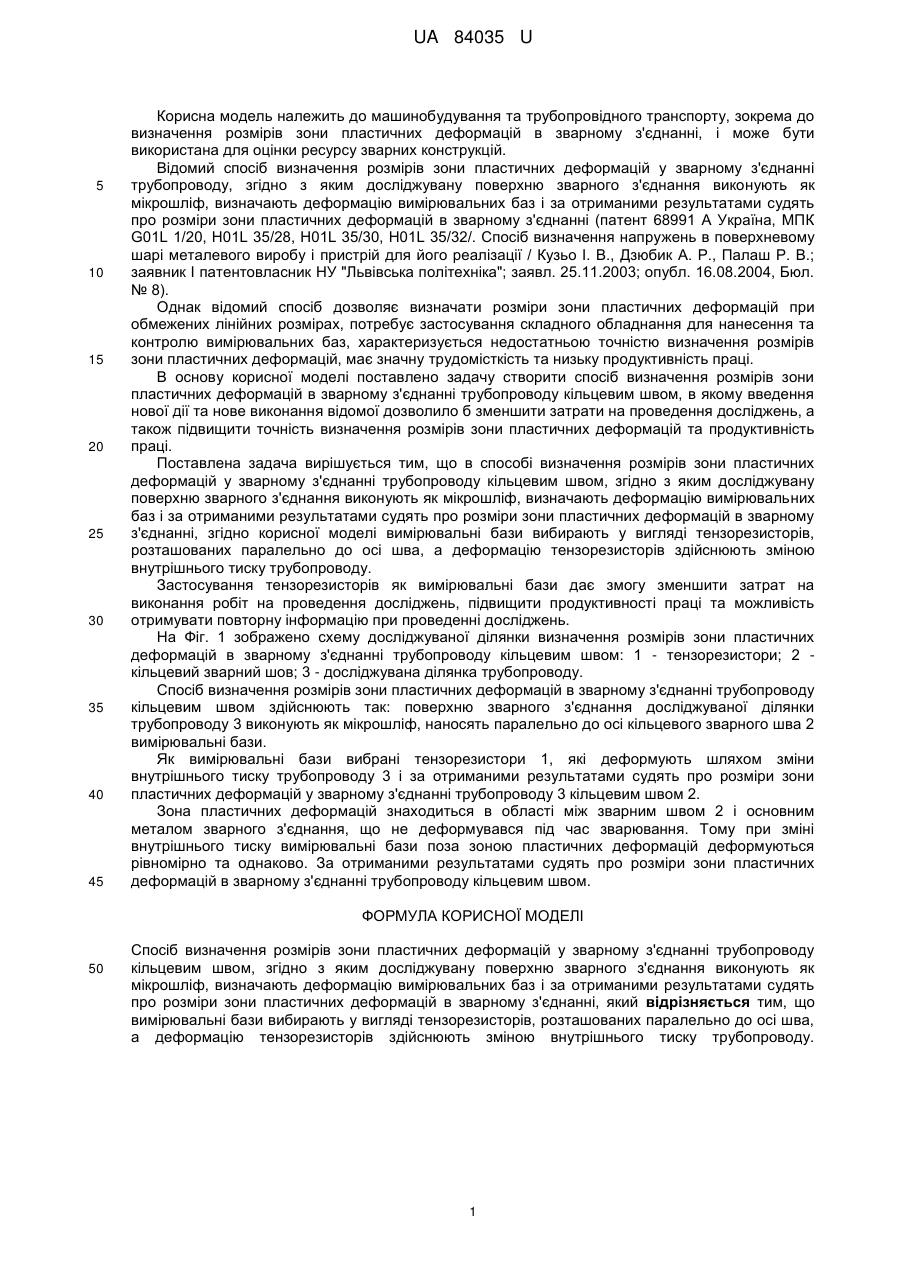

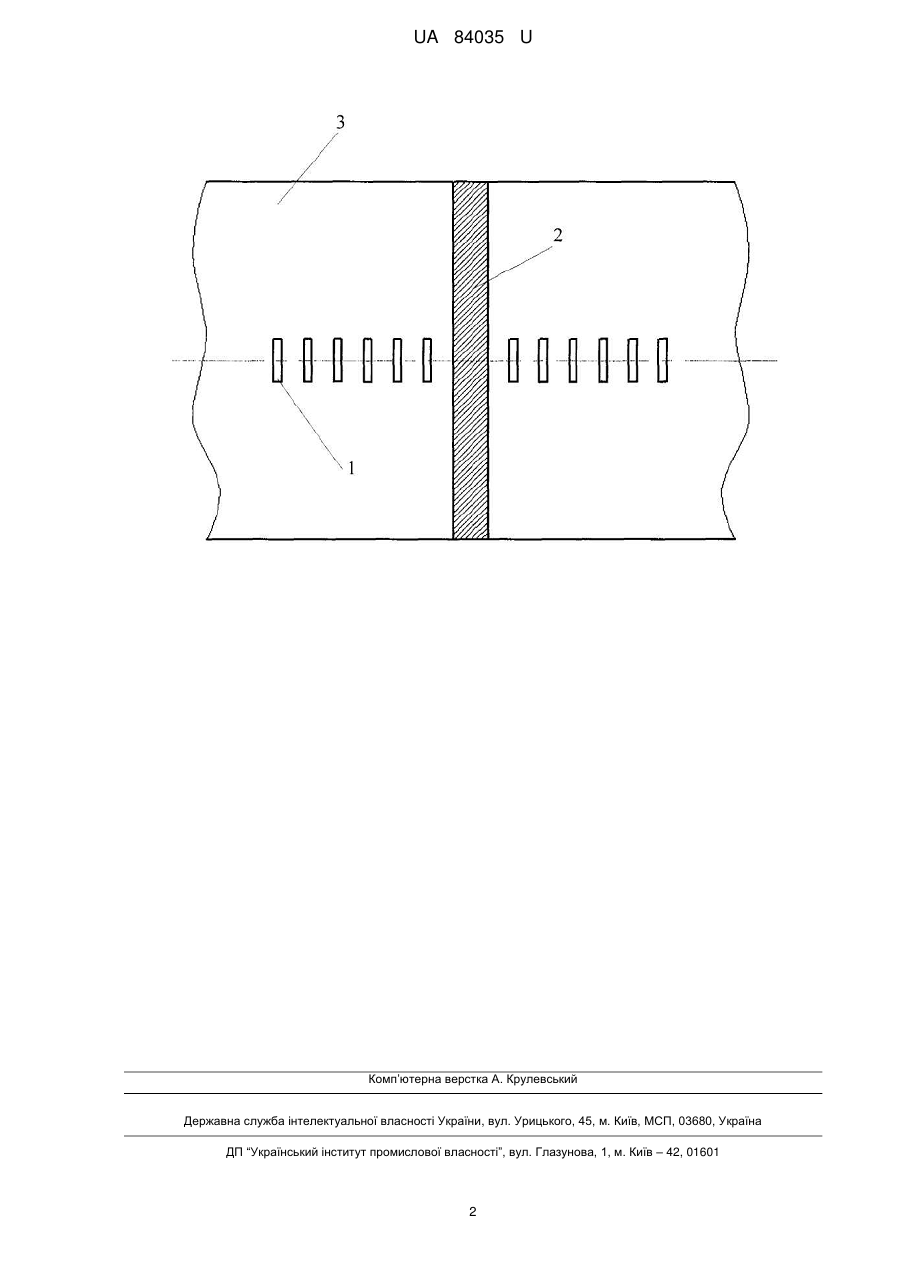

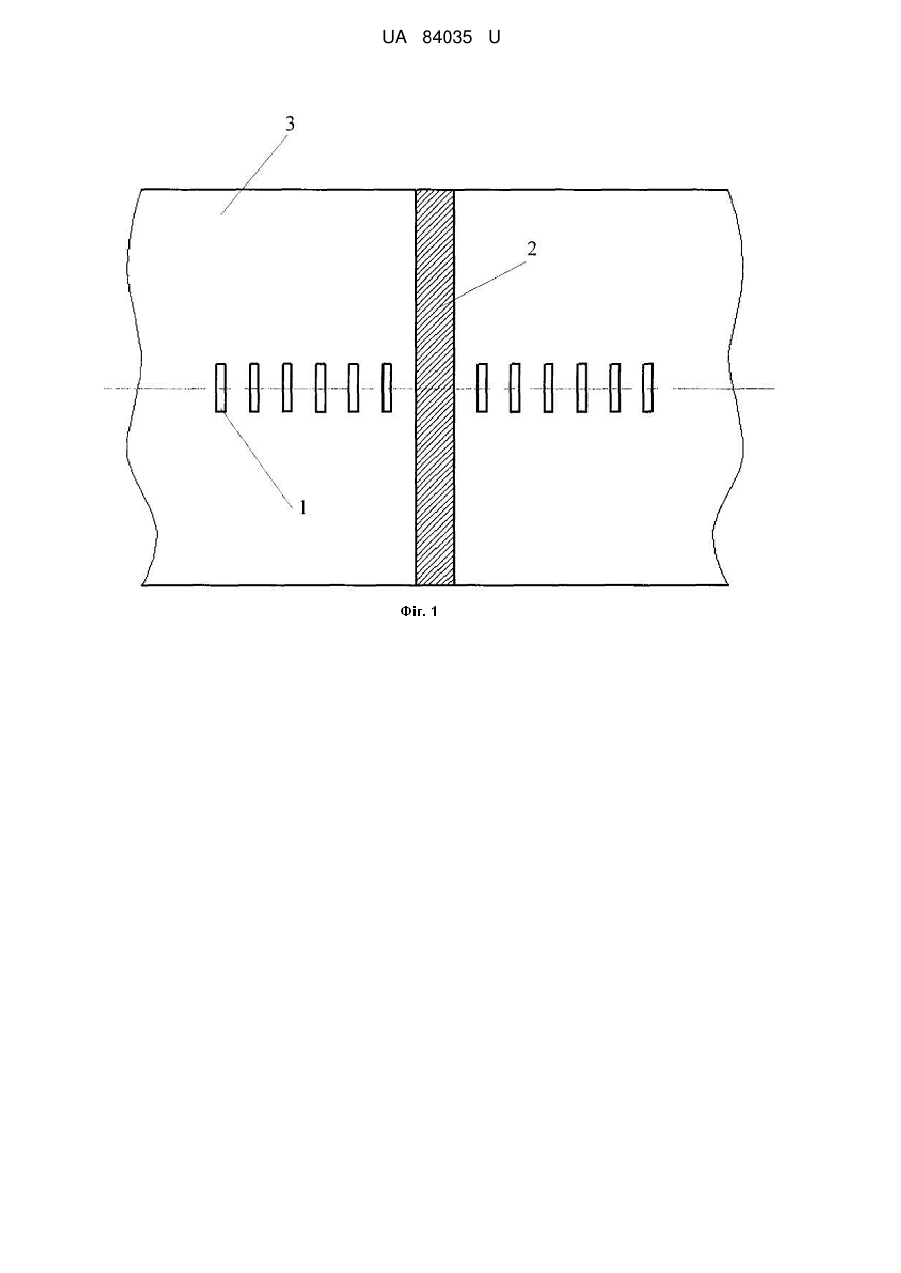

Реферат: Спосіб визначення розмірів зони пластичних деформацій у зварному з'єднанні трубопроводу кільцевим швом, згідно з яким досліджувану поверхню зварного з'єднання виконують як мікрошліф, визначають деформацію вимірювальних баз і за отриманими результатами судять про розміри зони пластичних деформацій в зварному з'єднанні. Вимірювальні бази вибирають у вигляді тензорезисторів, розташованих паралельно до осі шва, а деформацію тензорезисторів здійснюють зміною внутрішнього тиску трубопроводу. UA 84035 U (12) UA 84035 U UA 84035 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машинобудування та трубопровідного транспорту, зокрема до визначення розмірів зони пластичних деформацій в зварному з'єднанні, і може бути використана для оцінки ресурсу зварних конструкцій. Відомий спосіб визначення розмірів зони пластичних деформацій у зварному з'єднанні трубопроводу, згідно з яким досліджувану поверхню зварного з'єднання виконують як мікрошліф, визначають деформацію вимірювальних баз і за отриманими результатами судять про розміри зони пластичних деформацій в зварному з'єднанні (патент 68991 А Україна, МПК G01L 1/20, H01L 35/28, H01L 35/30, H01L 35/32/. Спосіб визначення напружень в поверхневому шарі металевого виробу і пристрій для його реалізації / Кузьо І. В., Дзюбик А. Р., Палаш Р. В.; заявник І патентовласник НУ "Львівська політехніка"; заявл. 25.11.2003; опубл. 16.08.2004, Бюл. № 8). Однак відомий спосіб дозволяє визначати розміри зони пластичних деформацій при обмежених лінійних розмірах, потребує застосування складного обладнання для нанесення та контролю вимірювальних баз, характеризується недостатньою точністю визначення розмірів зони пластичних деформацій, має значну трудомісткість та низьку продуктивність праці. В основу корисної моделі поставлено задачу створити спосіб визначення розмірів зони пластичних деформацій в зварному з'єднанні трубопроводу кільцевим швом, в якому введення нової дії та нове виконання відомої дозволило б зменшити затрати на проведення досліджень, а також підвищити точність визначення розмірів зони пластичних деформацій та продуктивність праці. Поставлена задача вирішується тим, що в способі визначення розмірів зони пластичних деформацій у зварному з'єднанні трубопроводу кільцевим швом, згідно з яким досліджувану поверхню зварного з'єднання виконують як мікрошліф, визначають деформацію вимірювальних баз і за отриманими результатами судять про розміри зони пластичних деформацій в зварному з'єднанні, згідно корисної моделі вимірювальні бази вибирають у вигляді тензорезисторів, розташованих паралельно до осі шва, а деформацію тензорезисторів здійснюють зміною внутрішнього тиску трубопроводу. Застосування тензорезисторів як вимірювальні бази дає змогу зменшити затрат на виконання робіт на проведення досліджень, підвищити продуктивності праці та можливість отримувати повторну інформацію при проведенні досліджень. На Фіг. 1 зображено схему досліджуваної ділянки визначення розмірів зони пластичних деформацій в зварному з'єднанні трубопроводу кільцевим швом: 1 - тензорезистори; 2 кільцевий зварний шов; 3 - досліджувана ділянка трубопроводу. Спосіб визначення розмірів зони пластичних деформацій в зварному з'єднанні трубопроводу кільцевим швом здійснюють так: поверхню зварного з'єднання досліджуваної ділянки трубопроводу 3 виконують як мікрошліф, наносять паралельно до осі кільцевого зварного шва 2 вимірювальні бази. Як вимірювальні бази вибрані тензорезистори 1, які деформують шляхом зміни внутрішнього тиску трубопроводу 3 і за отриманими результатами судять про розміри зони пластичних деформацій у зварному з'єднанні трубопроводу 3 кільцевим швом 2. Зона пластичних деформацій знаходиться в області між зварним швом 2 і основним металом зварного з'єднання, що не деформувався під час зварювання. Тому при зміні внутрішнього тиску вимірювальні бази поза зоною пластичних деформацій деформуються рівномірно та однаково. За отриманими результатами судять про розміри зони пластичних деформацій в зварному з'єднанні трубопроводу кільцевим швом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб визначення розмірів зони пластичних деформацій у зварному з'єднанні трубопроводу кільцевим швом, згідно з яким досліджувану поверхню зварного з'єднання виконують як мікрошліф, визначають деформацію вимірювальних баз і за отриманими результатами судять про розміри зони пластичних деформацій в зварному з'єднанні, який відрізняється тим, що вимірювальні бази вибирають у вигляді тензорезисторів, розташованих паралельно до осі шва, а деформацію тензорезисторів здійснюють зміною внутрішнього тиску трубопроводу. 1 UA 84035 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
