Перехідна секція стрічкового конвейєра

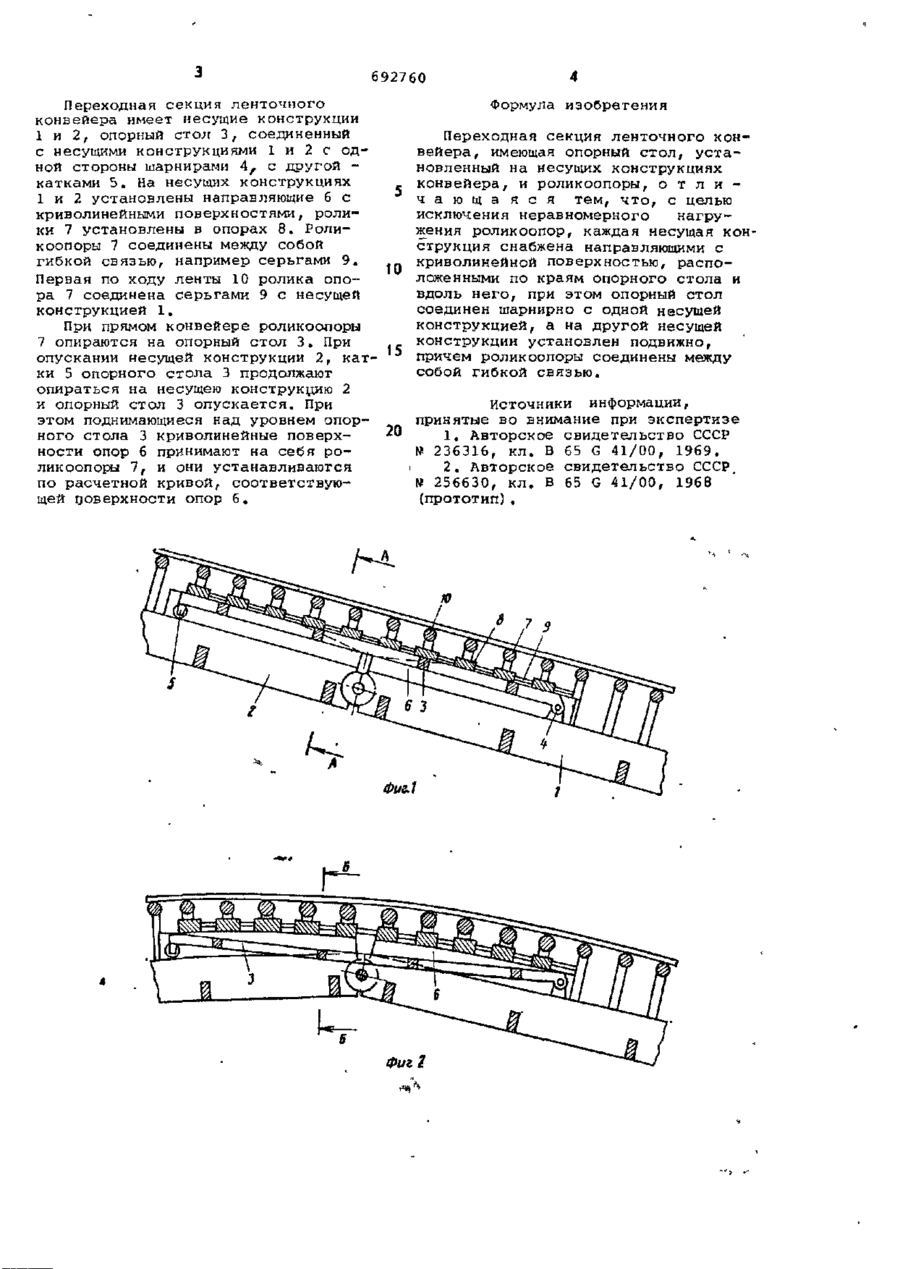

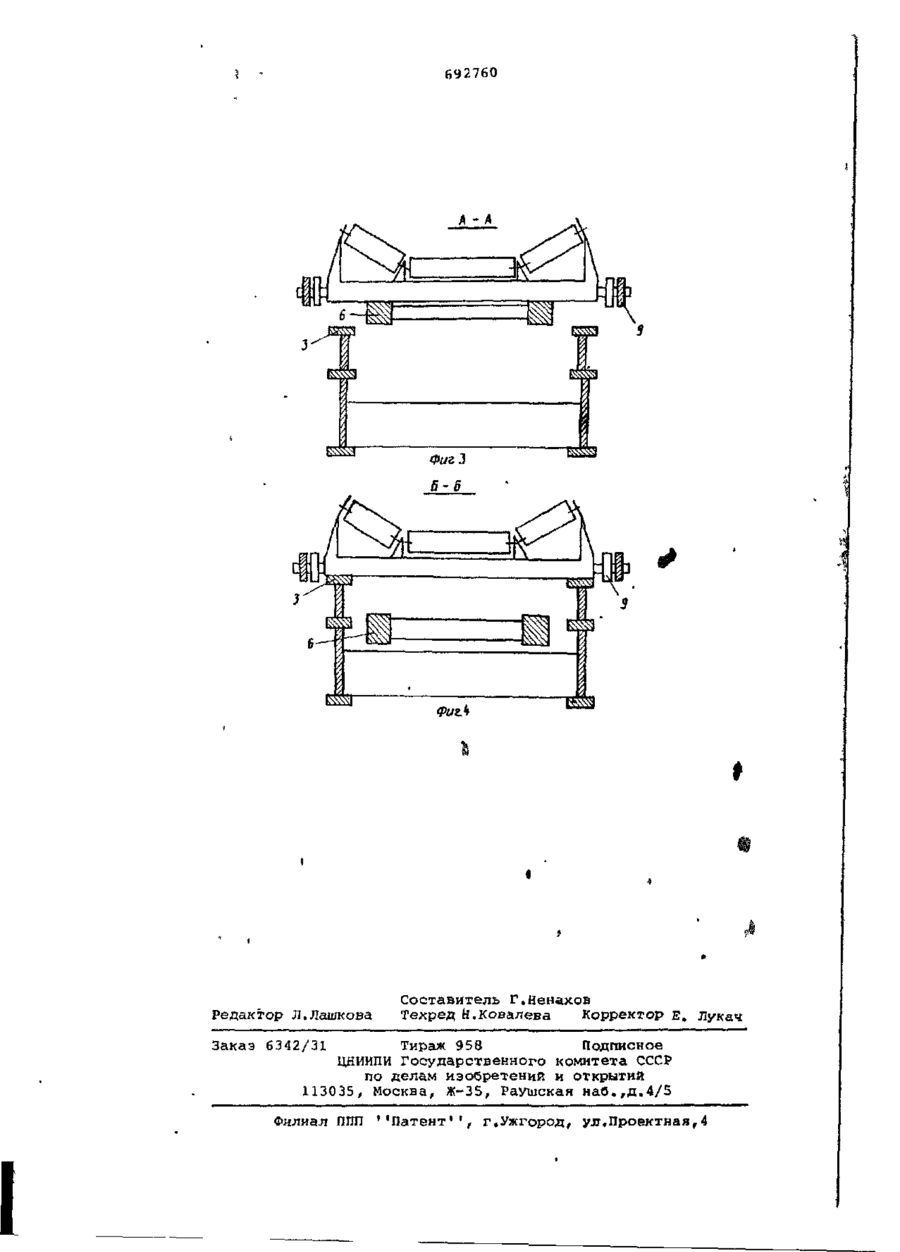

Союз Советских Социалистических Республик ИЗО К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное н авт. соид-ву Нл.2 (22) Заявлено 2 5.0 7.77 (21)2511347/29-03 В 65 G 41/00 Государственный есер по с присоединением заявим № комитет (23) Приоритет делам изобретений и открытий " Опубликовано2^10„79. Бюллетень № 39 Дата опубликования описания (72) Авторы изобретения (53)УДК621.867. .2 (088.8) 25.10.79 Г.М.Сорока, А.Г.Андреев и В.М.Макаров (71) Заявитель Производственное объединение ' 'Ждановтяжмаат1 (54) ПЕРЕХОДНАЯ СЕКЦИЯ ЛЕНТОЧНОГО КОНВЕЙЕРА 1 Изобретение относится к подъемнотранспортному машиностроению, а имен-' 'но к конструкциям переходной секции конвейера, изгибающегося в вертикальной плоскости, используемого, например, на отвалообразователе или роторном экскаваторе. Известна конструкци переходной секции ленточного конвейера, кото10 рая имеет роликоопоры, установленные на выпуклой криволинейной поверхности опорного стола, соединенного • в свою очередь с помощью рычагов со смежными секциями несущих конструкций [1]. Однако такая конструкция переходной секции не обеспечивает надежное сопряжение конвейерной ленты с роликоопорами стола при прямом конвей20 ере, а также не обеспечивается . изгиб ленты на переходной секции по расчетному радиусу. Известна также переходная секция ленточного конвейера, которая име25 ет опорный стол, установленный на . несущих конструкциях конвейера и роликоопоры [2 3. Однако роликоопоры на участках,, перегиба не могут заменить f p f y b v , , tr&fy,^. что вызывает неравномерность Harg^t-J жения роликоопоры. Этот недостаток усугубляется при увеличении скорости ленты и особенно при транспортировании крупнокускового материала. Роликоопоры, находящиеся в контакте с лентой, принимают на себя большую нагрузку, чем остальные, особенно динамическую нагрузку от движущегося куска материала. Все это отрицательно сказывается на работе всего конвейера. Цель изобретения - исключение неравномерного нагружения роликоопор переходной секции конвейера. Для этого каждая несущая конструкция снабжена направляющими с криволинейной поверхностью, расположенными по краям опорного стола и вдоль него, при этом опорный стол соединен шариирно с одной несущей конструкцией, а на другой несущей конструкции установлен подвижно, причем роликоопоры соединены между собой гибкой связью. На фиг. 1 изображена переходная секция ленточного конвейера; на фиг* 2 - то же, при изгибе конвейера; на фиг. 3 разрез А~А фиг, 1; на фиг , 4 - разрез Б-Б на фиг. 2. 692760 Переходная секция ленточного конвейера имеет несущие конструкции 1 и 2, опорный стол 3, соединенный с несущими конструкциями 1 и 2 с одной стороны шарнирами Af с другой катками 5. На несущих конструкциях 1 и 2 установлены направляющие 6 с криволинейными поверхностями, ролики 7 установлены в опорах 8. Роликоопоры 7 соединены между собой гибкой связью, например серьгами 9. Первая по ходу ленты 10 ролика опора 7 соединена серьгами 9 с несущей конструкцией 1. При прямом конвейере роликоолоры 7 опираются на опорный стол 3, При опускании несущей конструкции 2, катки 5 опорного стола 3 продолжают опираться на несущею конструкцию 2 и опорный стол 3 опускается. При этом поднимающиеся над уровнем опорного стола 3 криволинейные поверхности опор 6 принимают на себя роликоопоры 7, и они устанавливаются по расчетной кривой, соответствующей поверхности опор 6. Формула изобретения t o 15 20 Переходная секция ленточного конвейера, имеющая опорный стол, установленный на несущих конструкциях конвейера, и роликоопоры, о т л и ч а ю щ а яся тем, что, с целью исключения неравномерного нагружения роликоопор, каждая несущая конструкция снабжена направляющими с криволинейной поверхностью, расположенными по краям опорного стола и вдоль него, при этом опорный стол соединен шарнирно с одной несушей конструкцией, а на другой несущей конструкции установлен подвижно, причем роликоопоры соединены между собой гибкой связью. Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР № 236316, кл. В 65 G 41/00, 1969. 2. Авторское свидетельство СССР. № 256630, кл, В 65 G 41/00, 1968 (прототип). I 692760 Л -А ФигМ Редактор Л.Лашкова Составитель Г.Ненахов Техред Н.Ковалева Корректор Е. Лукач Заказ 6342/31 Тираж 958 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб,,д.4/5 Филиал ППП ''Патент 1 1 , г.Ужгород, ул.Проектная,4
