Спосіб передавання цифрової інформації

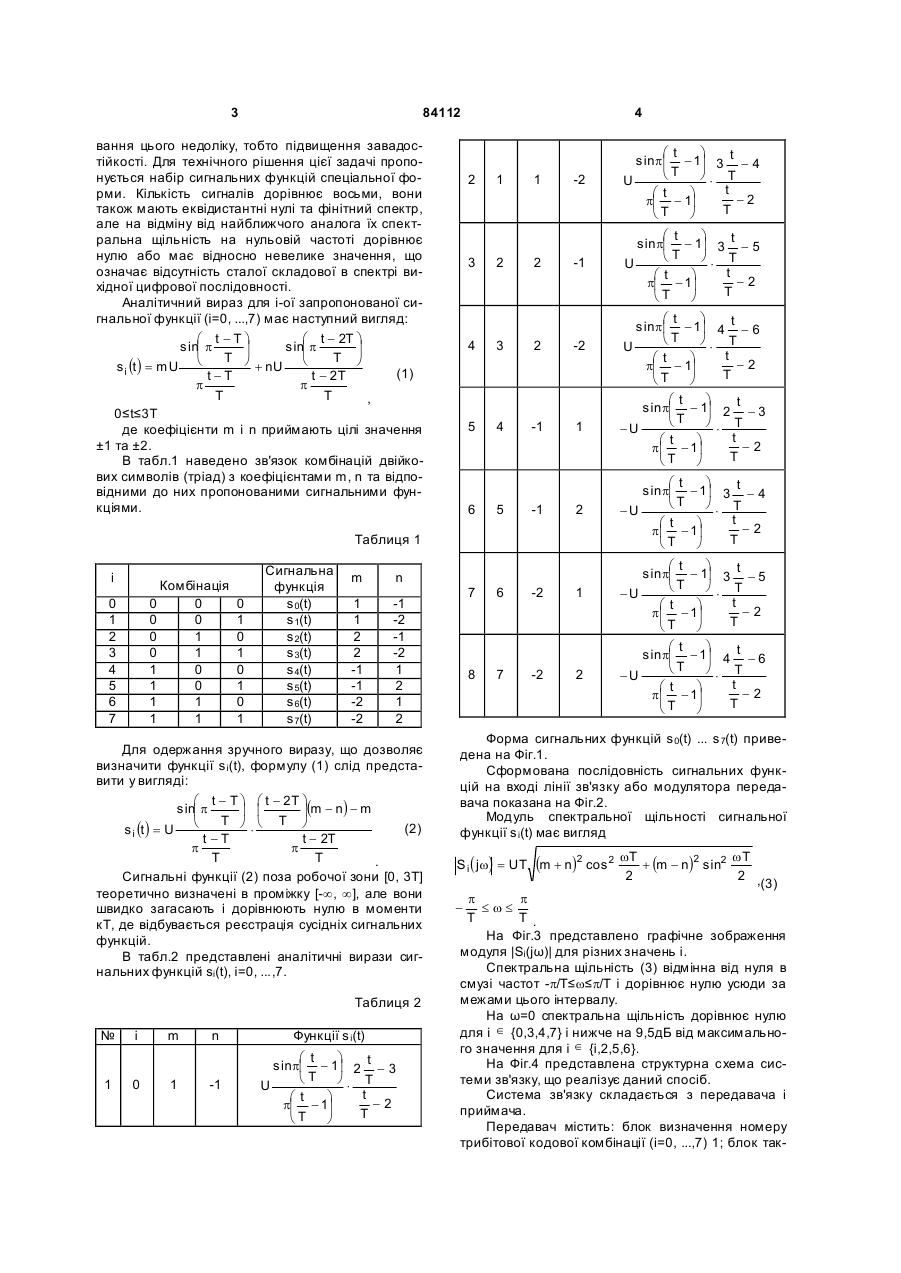

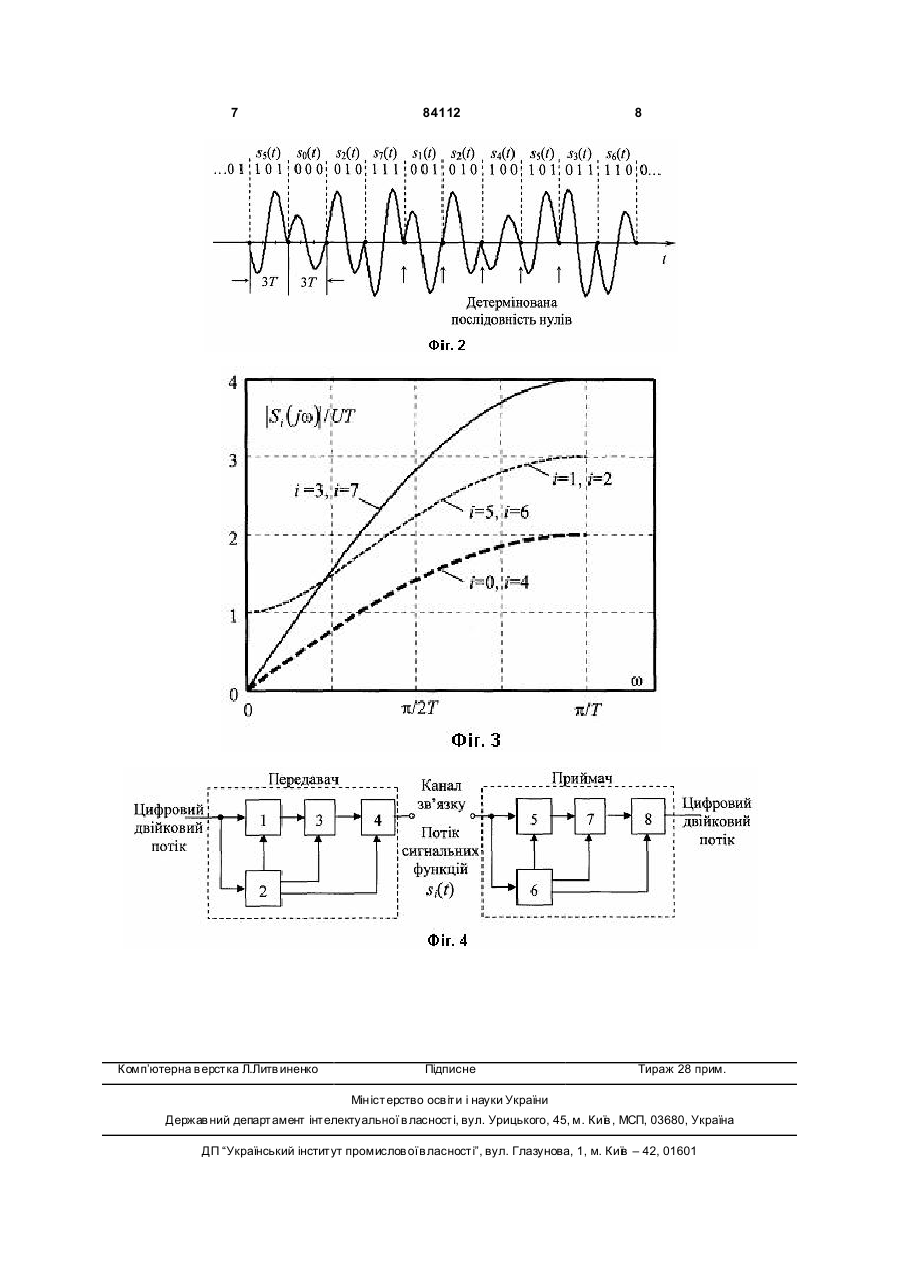

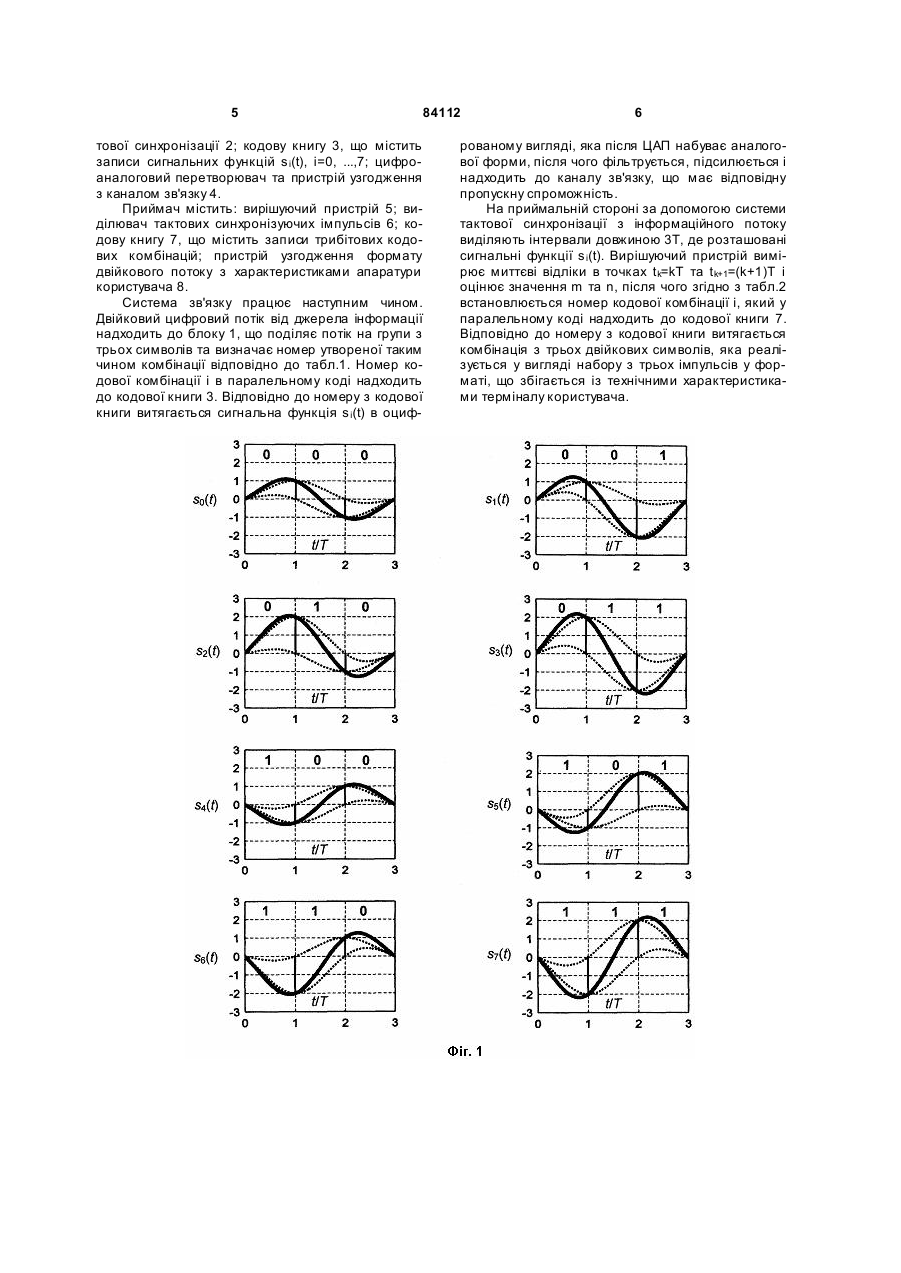

Спосіб передавання цифрової інформації без міжсимвольної інтерференції, що включає поділ вхідної послідовності двійкових сигналів на групи з трьох імпульсів, яким ставляться у відповідність неперервні сигнальні функції з фінітним спектром, який відрізняється тим, що форму сигнальних функцій визначають за формулою: 2 3 84112 вання цього недоліку, тобто підвищення завадостійкості. Для технічного рішення цієї задачі пропонується набір сигнальних функцій спеціальної форми. Кількість сигналів дорівнює восьми, вони також мають еквідистантні нулі та фінітний спектр, але на відміну від найближчого аналога їх спектральна щільність на нульовій частоті дорівнює нулю або має відносно невелике значення, що означає відсутність сталої складової в спектрі вихідної цифрової послідовності. Аналітичний вираз для і-ої запропонованої сигнальної функції (і=0, ...,7) має наступний вигляд: æ t -Tö æ t - 2T ö sinç p sinç p ÷ ÷ T ø T ø s i (t ) = mU è + nU è (1) t-T t - 2T p p T T , 0≤t≤3T де коефіцієнти m і n приймають цілі значення ±1 та ±2. В табл.1 наведено зв'язок комбінацій двійкових символів (тріад) з коефіцієнтами m, n та відповідними до них пропонованими сигнальними функціями. 4 2 3 4 5 6 1 2 3 4 5 1 2 2 -1 -1 -2 æt ö sinp ç - 1÷ 3 t - 4 èT ø× T U t æt ö -2 pç - 1÷ T T è ø -1 æ t ö sinpç - 1÷ 3 t - 5 T è ø× T U t æt ö -2 pç - 1÷ T èT ø -2 æt ö sinp ç - 1÷ 4 t - 6 T è ø× T U t æt ö -2 pç - 1÷ T èT ø 1 æt ö sinpç - 1÷ 2 t - 3 èT ø× T -U t æt ö -2 p ç - 1÷ T T è ø 2 æt ö sinpç - 1÷ 3 t - 4 T è ø× T -U t æt ö -2 p ç - 1÷ T èT ø 1 æt ö sinpç - 1÷ 3 t - 5 èT ø× T -U t æt ö -2 p ç - 1÷ T èT ø 2 æt ö sinpç - 1÷ 4 t - 6 èT ø× T -U t æt ö -2 p ç - 1÷ T èT ø Таблиця 1 і Комбінація 0 0 0 0 0 1 0 1 1 0 1 0 1 1 1 1 0 1 2 3 4 5 6 7 0 1 0 1 0 1 0 1 Сигнальна функція s 0(t) s 1(t) s 2(t) s 3(t) s 4(t) s 5(t) s 6(t) s 7(t) m n 1 1 2 2 -1 -1 -2 -2 -1 -2 -1 -2 1 2 1 2 Для одержання зручного виразу, що дозволяє визначити функції s i(t), формулу (1) слід представити у вигляді: æ t - T ö æ t - 2T ö sinç p ÷ ç ÷(m - n) - m T ø è T ø è (2) s i (t ) = U × t -T t - 2T p p T T . Сигнальні функції (2) поза робочої зони [0, 3Т] теоретично визначені в проміжку [-¥, ¥], але вони швидко загасають і дорівнюють нулю в моменти кТ, де відбувається реєстрація сусідніх сигнальних функцій. В табл.2 представлені аналітичні вирази сигнальних функцій si(t), і=0, ...,7. Таблиця 2 № 1 і 0 m 1 n Функції s i(t) -1 æ t ö sinpç - 1÷ 2 t - 3 T è ø× T U t æt ö -2 pç - 1÷ T èT ø 7 8 6 7 -2 -2 Форма сигнальних функцій s 0(t) ... s 7(t) приведена на Фіг.1. Сформована послідовність сигнальних функцій на вході лінії зв'язку або модулятора передавача показана на Фіг.2. Модуль спектральної щільності сигнальної функції s i(t) має вигляд S i ( jw) = UT (m + n)2 cos 2 wT wT + (m - n)2 sin2 2 2 , (3) p p £w£ T T. На Фіг.3 представлено графічне зображення модуля |Si(jω)| для різних значень і. Спектральна щільність (3) відмінна від нуля в смузі частот -p/T≤w≤p/T і дорівнює нулю усюди за межами цього інтервалу. На ω=0 спектральна щільність дорівнює нулю для і Î {0,3,4,7} і нижче на 9,5дБ від максимального значення для і Î {і,2,5,6}. На Фіг.4 представлена структурна схема системи зв'язку, що реалізує даний спосіб. Система зв'язку складається з передавача і приймача. Передавач містить: блок визначення номеру трибітової кодової комбінації (i=0, ...,7) 1; блок так 5 84112 тової синхронізації 2; кодову книгу 3, що містить записи сигнальних функцій s i(t), і=0, ...,7; цифроаналоговий перетворювач та пристрій узгодження з каналом зв'язку 4. Приймач містить: вирішуючий пристрій 5; виділювач тактових синхронізуючих імпульсів 6; кодову книгу 7, що містить записи трибітових кодових комбінацій; пристрій узгодження формату двійкового потоку з характеристиками апаратури користувача 8. Система зв'язку працює наступним чином. Двійковий цифровий потік від джерела інформації надходить до блоку 1, що поділяє потік на групи з трьох символів та визначає номер утвореної таким чином комбінації відповідно до табл.1. Номер кодової комбінації і в паралельному коді надходить до кодової книги 3. Відповідно до номеру з кодової книги витягається сигнальна функція s i(t) в оциф 6 рованому вигляді, яка після ЦАП набуває аналогової форми, після чого фільтрується, підсилюється і надходить до каналу зв'язку, що має відповідну пропускну спроможність. На приймальній стороні за допомогою системи тактової синхронізації з інформаційного потоку виділяють інтервали довжиною 3Т, де розташовані сигнальні функції s i(t). Вирішуючий пристрій вимірює миттєві відліки в точках t k=kT та t k+1=(k+1)Т і оцінює значення m та n, після чого згідно з табл.2 встановлюється номер кодової комбінації і, який у паралельному коді надходить до кодової книги 7. Відповідно до номеру з кодової книги витягається комбінація з трьох двійкових символів, яка реалізується у вигляді набору з трьох імпульсів у форматі, що збігається із технічними характеристиками терміналу користувача. 7 Комп’ютерна в ерстка Л.Литв иненко 84112 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
