Спосіб контролю і блокування витоків газових сумішей

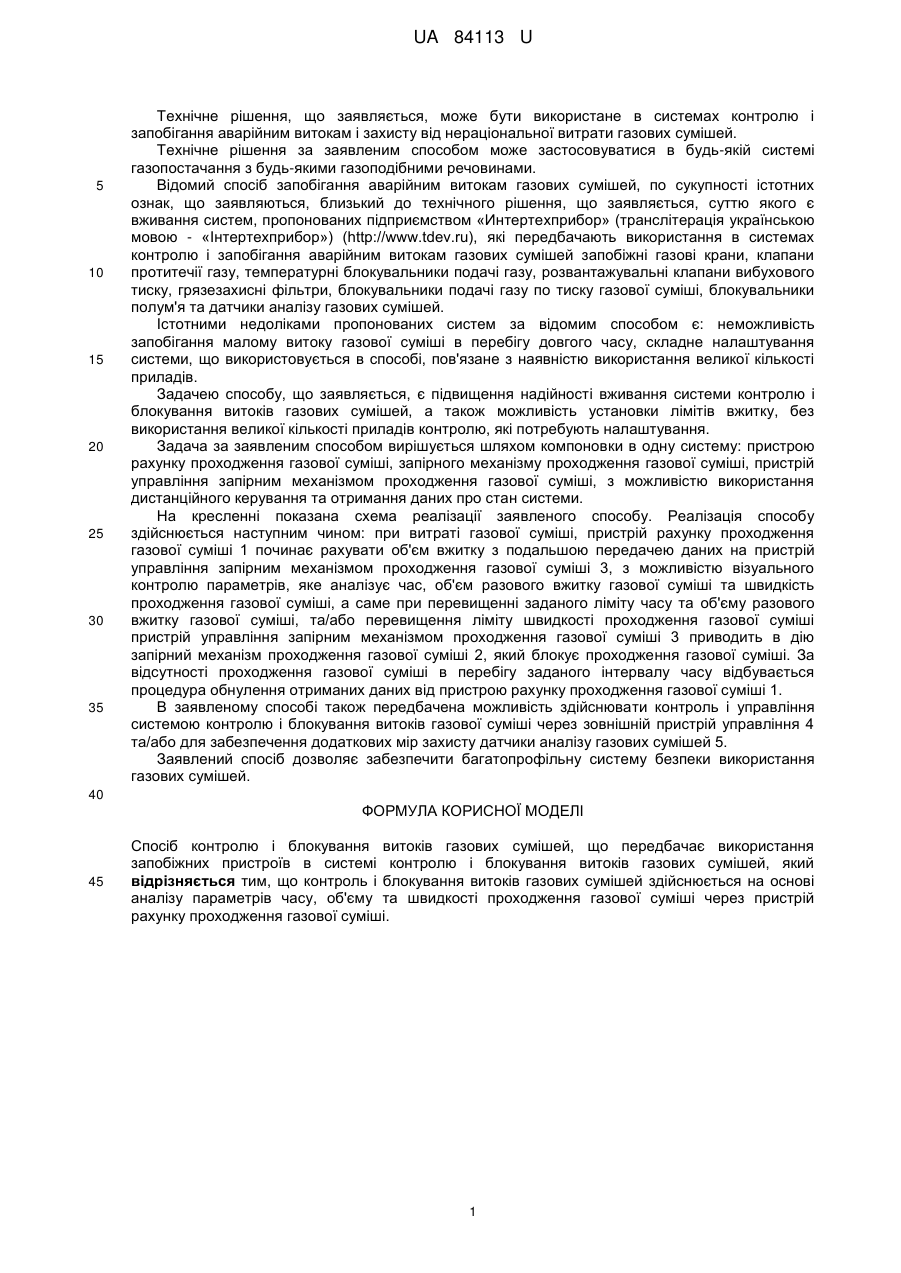

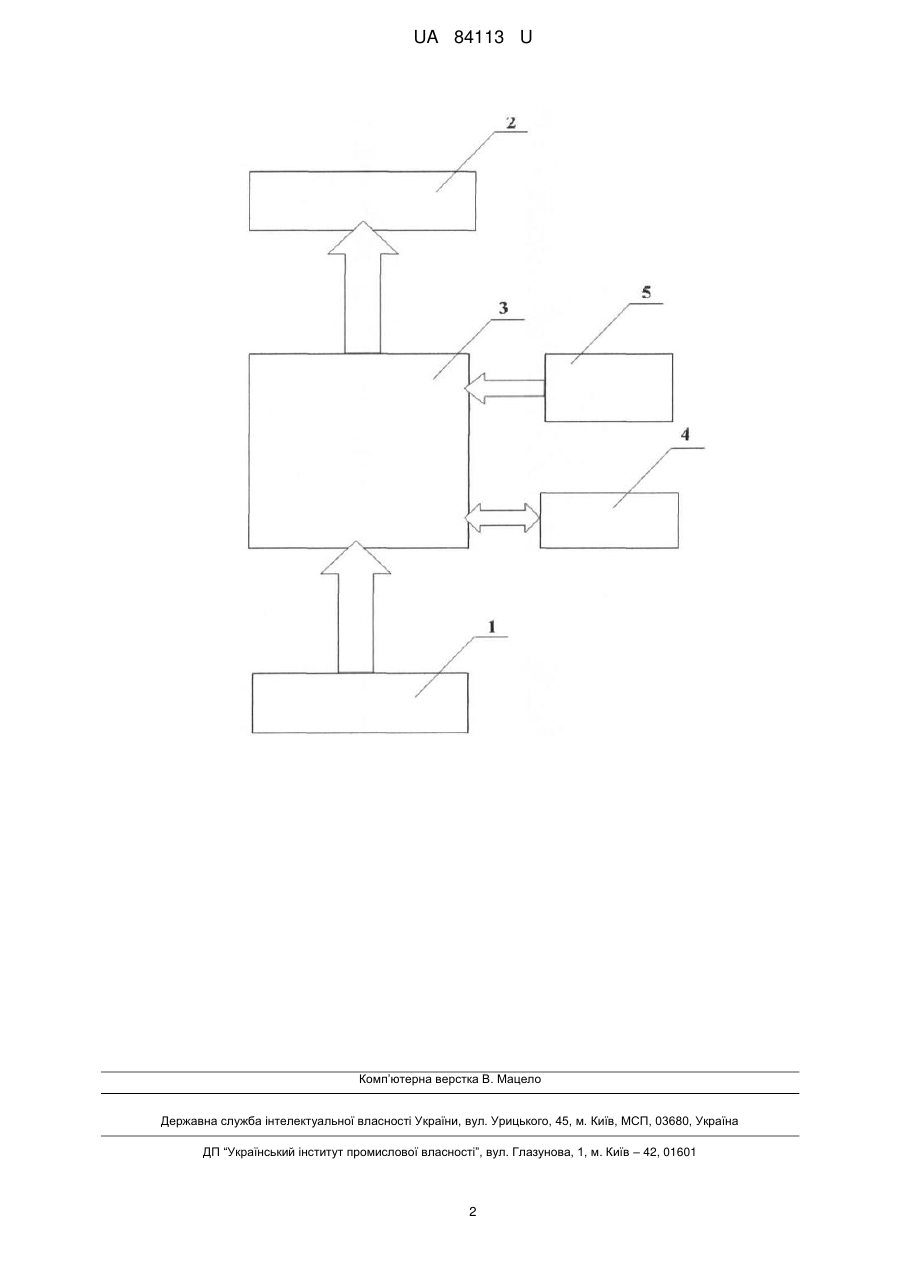

Реферат: Спосіб контролю і блокування витоків газових сумішей передбачає використання запобіжних пристроїв в системі контролю і блокування витоків газових сумішей. Контроль і блокування витоків газових сумішей здійснюється на основі аналізу параметрів часу, об'єму та швидкості проходження газової суміші через пристрій рахунку проходження газової суміші. UA 84113 U (12) UA 84113 U UA 84113 U 5 10 15 20 25 30 35 Технічне рішення, що заявляється, може бути використане в системах контролю і запобігання аварійним витокам і захисту від нераціональної витрати газових сумішей. Технічне рішення за заявленим способом може застосовуватися в будь-якій системі газопостачання з будь-якими газоподібними речовинами. Відомий спосіб запобігання аварійним витокам газових сумішей, по сукупності істотних ознак, що заявляються, близький до технічного рішення, що заявляється, суттю якого є вживання систем, пропонованих підприємством «Интертехприбор» (транслітерація українською мовою - «Інтертехприбор») (http://www.tdev.ru), які передбачають використання в системах контролю і запобігання аварійним витокам газових сумішей запобіжні газові крани, клапани протитечії газу, температурні блокувальники подачі газу, розвантажувальні клапани вибухового тиску, грязезахисні фільтри, блокувальники подачі газу по тиску газової суміші, блокувальники полум'я та датчики аналізу газових сумішей. Істотними недоліками пропонованих систем за відомим способом є: неможливість запобігання малому витоку газової суміші в перебігу довгого часу, складне налаштування системи, що використовується в способі, пов'язане з наявністю використання великої кількості приладів. Задачею способу, що заявляється, є підвищення надійності вживання системи контролю і блокування витоків газових сумішей, а також можливість установки лімітів вжитку, без використання великої кількості приладів контролю, які потребують налаштування. Задача за заявленим способом вирішується шляхом компоновки в одну систему: пристрою рахунку проходження газової суміші, запірного механізму проходження газової суміші, пристрій управління запірним механізмом проходження газової суміші, з можливістю використання дистанційного керування та отримання даних про стан системи. На кресленні показана схема реалізації заявленого способу. Реалізація способу здійснюється наступним чином: при витраті газової суміші, пристрій рахунку проходження газової суміші 1 починає рахувати об'єм вжитку з подальшою передачею даних на пристрій управління запірним механізмом проходження газової суміші 3, з можливістю візуального контролю параметрів, яке аналізує час, об'єм разового вжитку газової суміші та швидкість проходження газової суміші, а саме при перевищенні заданого ліміту часу та об'єму разового вжитку газової суміші, та/або перевищення ліміту швидкості проходження газової суміші пристрій управління запірним механізмом проходження газової суміші 3 приводить в дію запірний механізм проходження газової суміші 2, який блокує проходження газової суміші. За відсутності проходження газової суміші в перебігу заданого інтервалу часу відбувається процедура обнулення отриманих даних від пристрою рахунку проходження газової суміші 1. В заявленому способі також передбачена можливість здійснювати контроль і управління системою контролю і блокування витоків газової суміші через зовнішній пристрій управління 4 та/або для забезпечення додаткових мір захисту датчики аналізу газових сумішей 5. Заявлений спосіб дозволяє забезпечити багатопрофільну систему безпеки використання газових сумішей. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб контролю і блокування витоків газових сумішей, що передбачає використання запобіжних пристроїв в системі контролю і блокування витоків газових сумішей, який відрізняється тим, що контроль і блокування витоків газових сумішей здійснюється на основі аналізу параметрів часу, об'єму та швидкості проходження газової суміші через пристрій рахунку проходження газової суміші. 1 UA 84113 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
